双轴剪切式撕碎机钣金结构设计方案

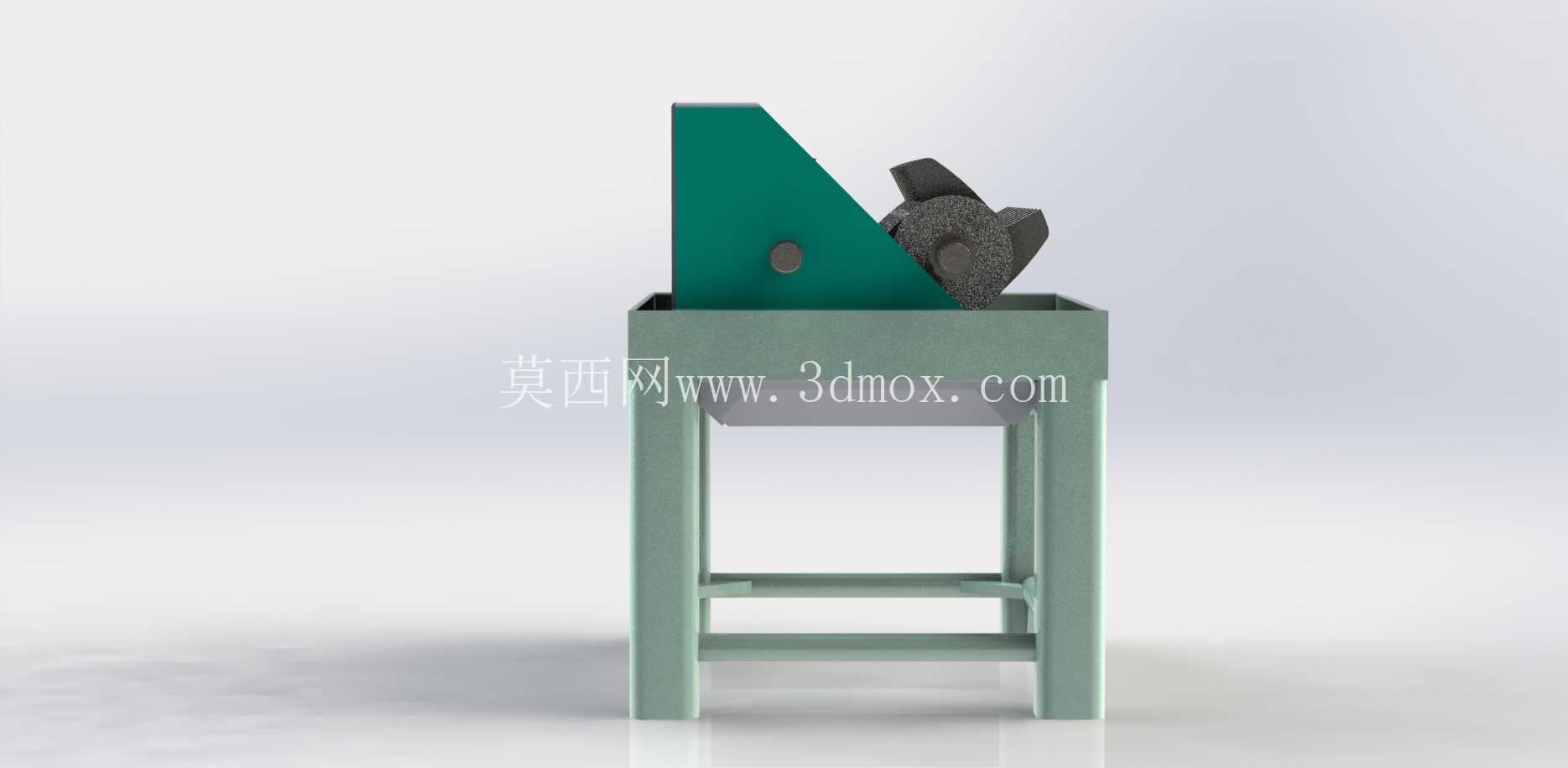

在固废资源化处理、工业边角料回收、生活垃圾减容等作业场景中，撕碎设备是前端预处理环节的核心单元，其结构可靠性直接决定整条处理线的连续运行时长与物料破碎粒度均匀性。本次呈现的撕碎机结构，采用SolidWorks装配环境下的钣金一体化设计思路，重点完成设备外壳防护结构与机架支撑固定部件的参数化建模，可直接对接刀轴组件、驱动单元的装配接口，适配中小处理量的固废破碎作业需求。

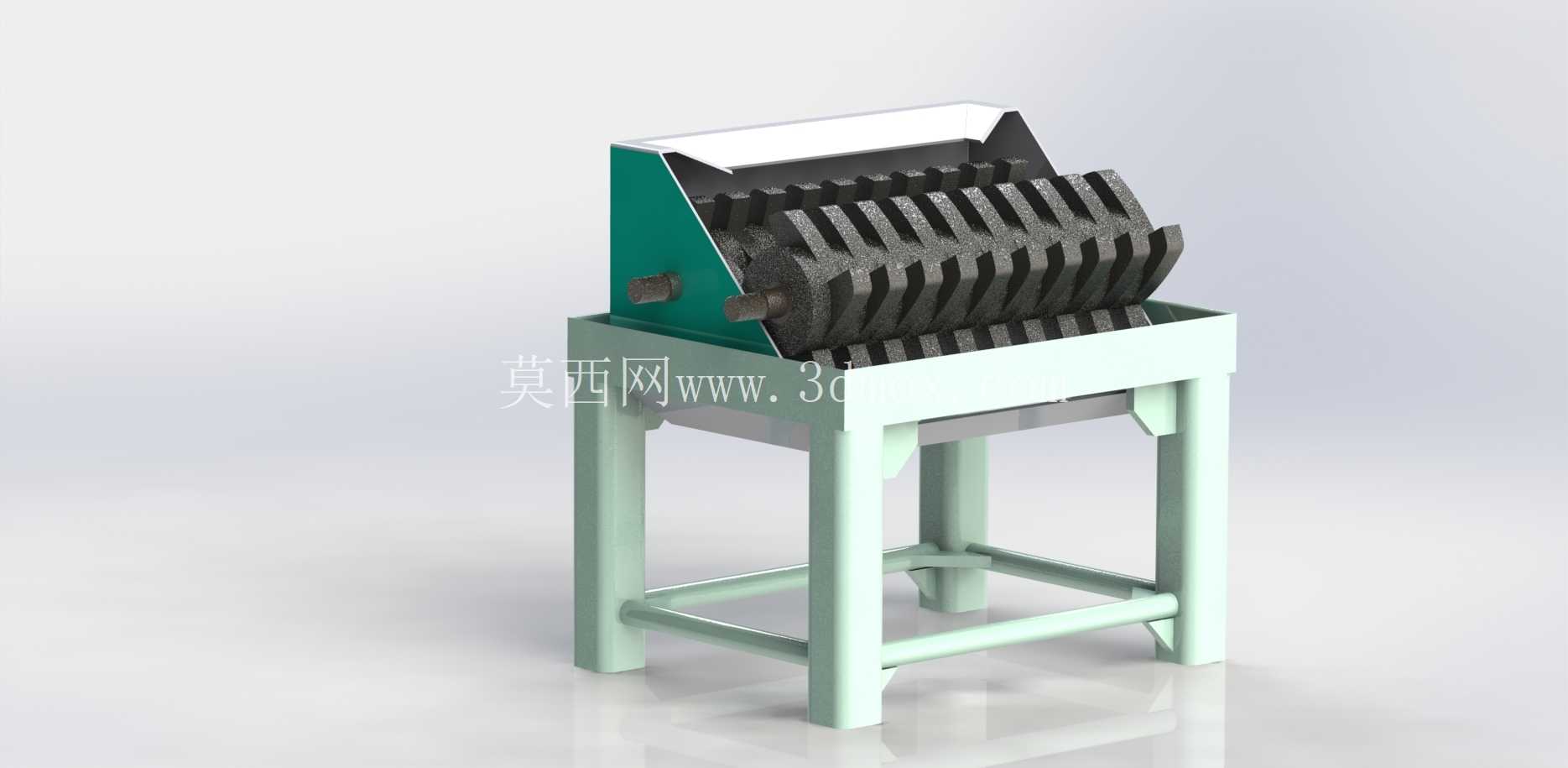

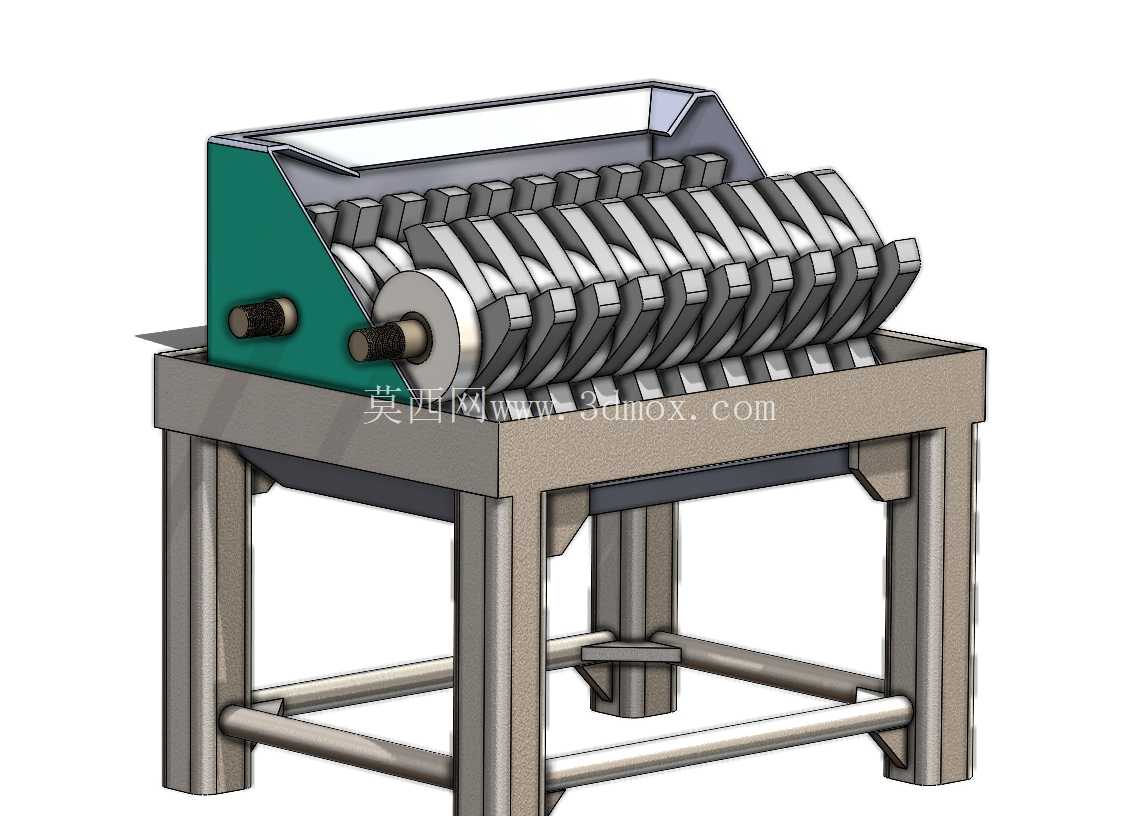

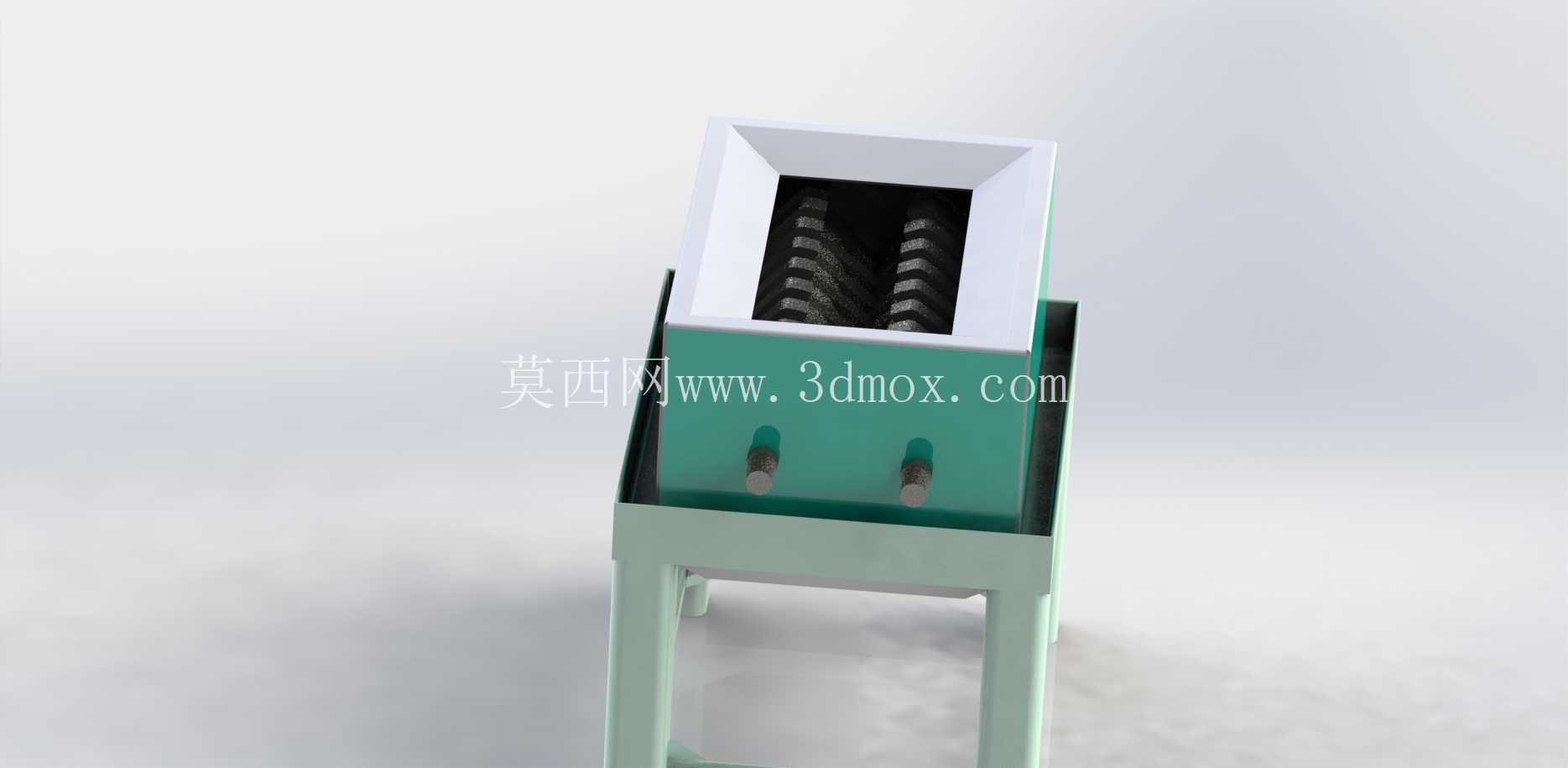

从实际作业场景的适配性来看，该结构可覆盖工业生产中塑料边角料、轻薄金属屑、废包装材料、小型木质废料等常见待破碎物料的处理需求，设备进料口的敞口式钣金护边设计，既能够避免物料在推入过程中从侧边飞溅，也预留了足够的进料操作空间，适配人工上料与小型输送带自动上料两种作业模式。设备的刀轴腔体采用围板式钣金焊接结构，腔体侧壁预留了轴承座安装定位面，可直接匹配标准件轴承座的螺栓孔位，无需二次加工定位基准，减少现场装配的配作工作量。

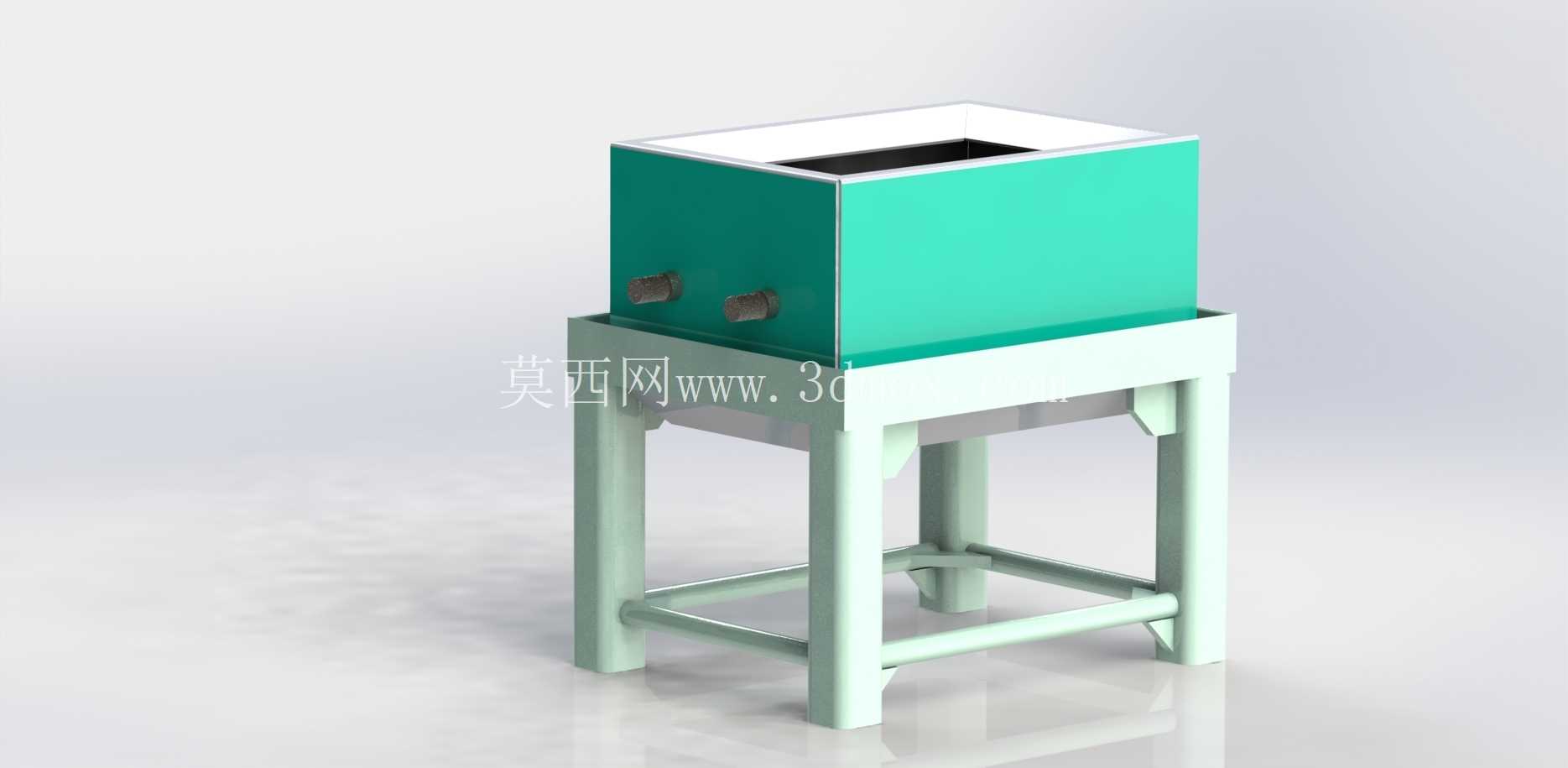

在功能特性的设计考量上，机架部分采用方管焊接的框架式结构，四条竖直支撑腿之间设置了两层横向连接方管，下层横管靠近地面位置，可通过膨胀螺栓与混凝土地面完成固定，抵消刀轴剪切物料时产生的水平方向交变冲击力，避免设备运行过程中出现移位或共振问题；上层横管位于刀轴腔体下方，既作为腔体的支撑承托结构，也可作为后期加装集料斗、导料槽的安装基准，拓展设备的出料适配能力。设备的外壳护板采用折弯钣金件制作，覆盖刀轴传动侧与电机安装侧，既能够防止作业过程中碎屑飞溅到传动部件造成卡滞，也可避免操作人员意外接触运转部件引发安全风险，护板上预留的检修口采用快拆式盖板设计，日常检查刀轴磨损、轴承润滑状态时无需整体拆卸护板，降低运维工作量。

从设计思路的落地逻辑来看，整个钣金结构的建模全程在装配环境下完成，所有折弯边、安装孔位的位置都与刀轴、轴承、电机等标准件、外购件的模型做了干涉检查，避免后期生产加工时出现孔位错位、部件干涉的问题。钣金件的折弯半径、板材厚度都选取了行业通用的加工参数，外壳护板采用3mm厚冷轧钢板折弯成型，机架方管采用40*40*3mm的标准型材，无需定制特殊规格材料，可直接在常规钣金加工厂完成下料、折弯、焊接工序，加工成本可控，生产周期短。

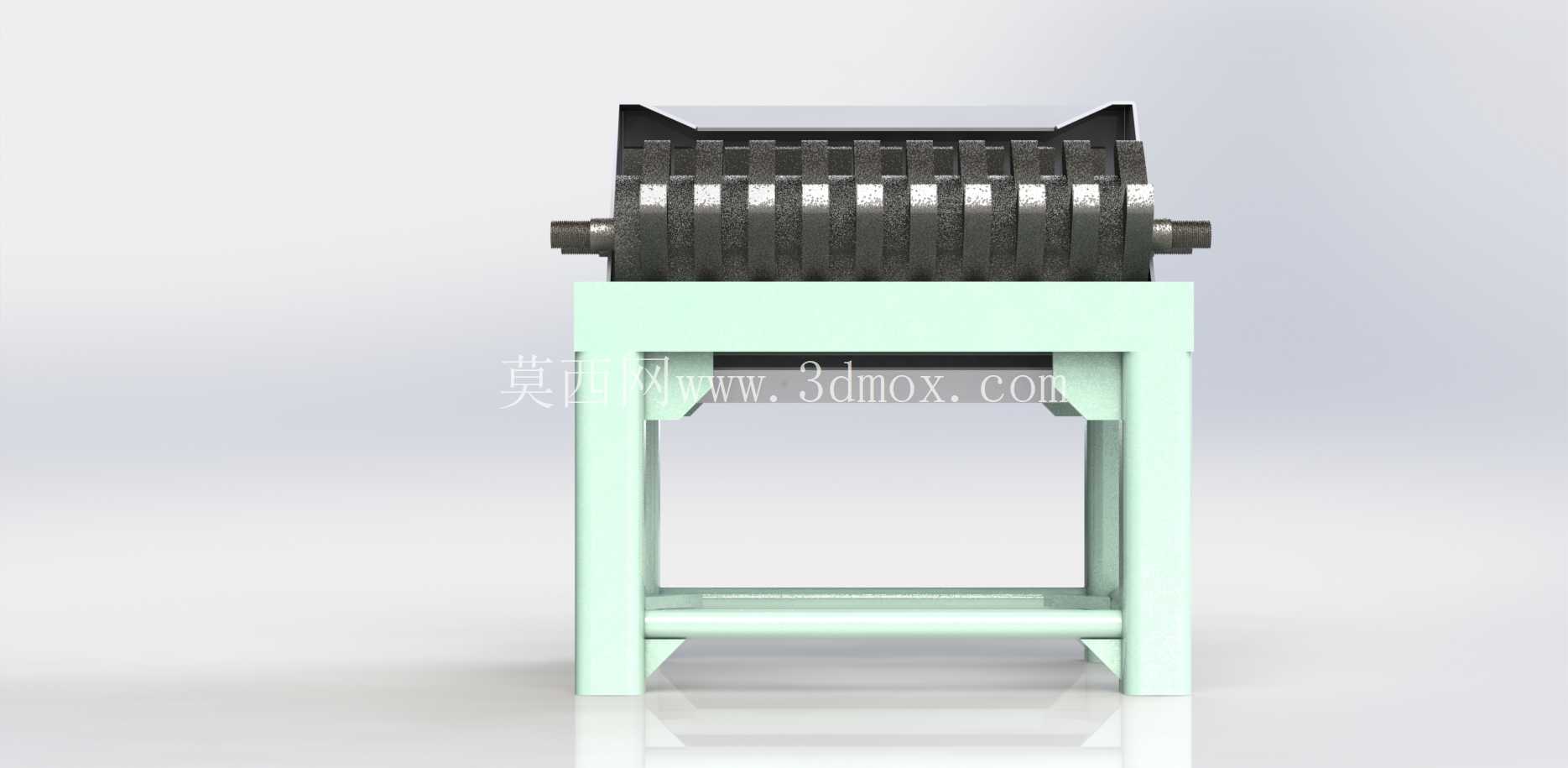

关于外形尺寸与安装边界，该撕碎机整体占地尺寸控制在1200mm*800mm的矩形范围内，设备总高度约1350mm，进料口上沿距离地面高度为1100mm，符合人工上料的舒适操作高度，无需额外搭建操作平台。设备底部支撑腿的安装孔位间距为1000mm*600mm，现场安装时只需在对应位置预埋M16膨胀螺栓即可完成固定，不需要做特殊的设备基础，适合中小型加工车间、废品回收站点的场地条件。设备的驱动单元安装位预留于机架后侧，可匹配7.5kW-11kW的减速电机，安装法兰的孔位按照标准电机尺寸设计，用户可根据实际处理物料的硬度、产量需求灵活选配对应功率的驱动部件，无需对机架结构做二次修改。

在结构细节的处理上，刀轴腔体的底部采用倾斜式导料板设计，破碎完成的物料可顺着导料板滑向出料口，避免细碎物料在腔体底部堆积造成卡料；所有钣金件的外露边都做了折边处理，去除尖锐边角，防止装配、运维过程中划伤操作人员；机架的支撑腿底部预留了调节脚杯安装孔位，当地面不平整时可通过调节脚杯调整设备水平度，保证刀轴的同轴度精度，延长轴承的使用寿命。整个结构的模块化设计程度较高，护板、机架、导料板等部件都可单独拆卸更换，若后期出现局部磨损、变形，无需整体更换设备，只需替换对应损坏部件即可，降低设备的全生命周期使用成本。
