双轴驱动PET塑料瓶破碎处理设备结构

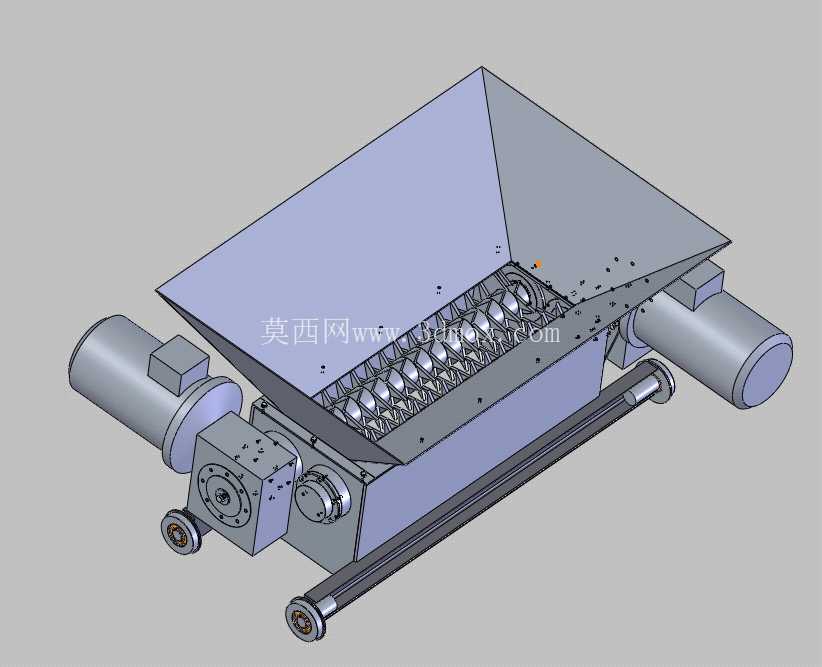

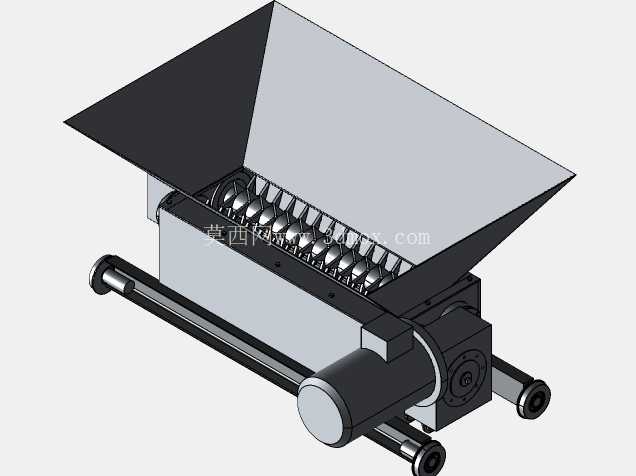

　　这款针对PET瓶装废弃物设计的破碎设备，核心适配再生资源回收站点、塑料造粒前置处理工段、饮品生产企业边角料回收线的实际作业需求，解决整瓶塑料物料堆积密度低、进料易卡滞、破碎粒度不均的现场痛点。设备整体采用卧式对称双轴驱动布局，顶部设置大倾角扩口式进料斗，斗体侧壁倾斜角度经过反复校核，能够保证整瓶、压扁瓶甚至带少量残留液体的瓶料依靠自重顺利滑入破碎腔，无需额外配备强制喂料机构即可避免架桥堵料问题，进料斗的扩口尺寸覆盖常规人工倒料、输送带送料的落料范围，安装时进料口上沿可对接现场料仓出料端或者输送带落料端，预留的安装边能够适配不同高度的送料设备对接需求。

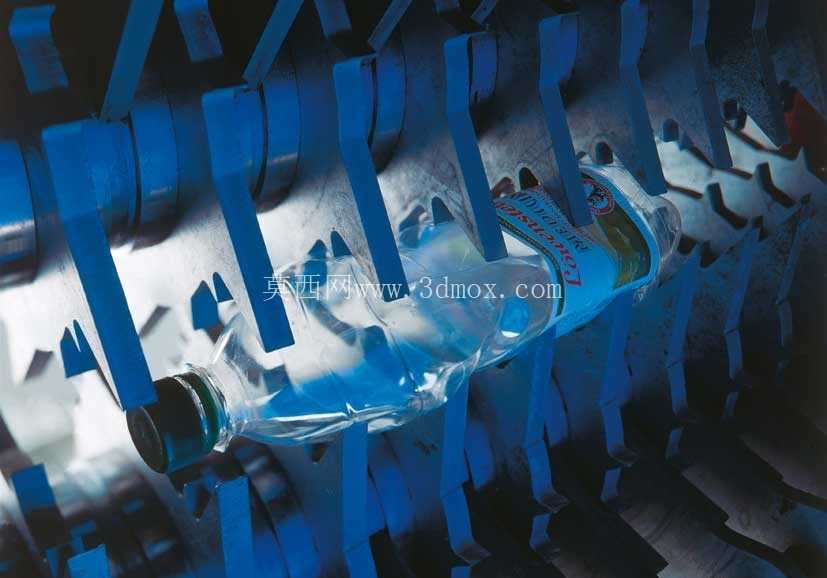

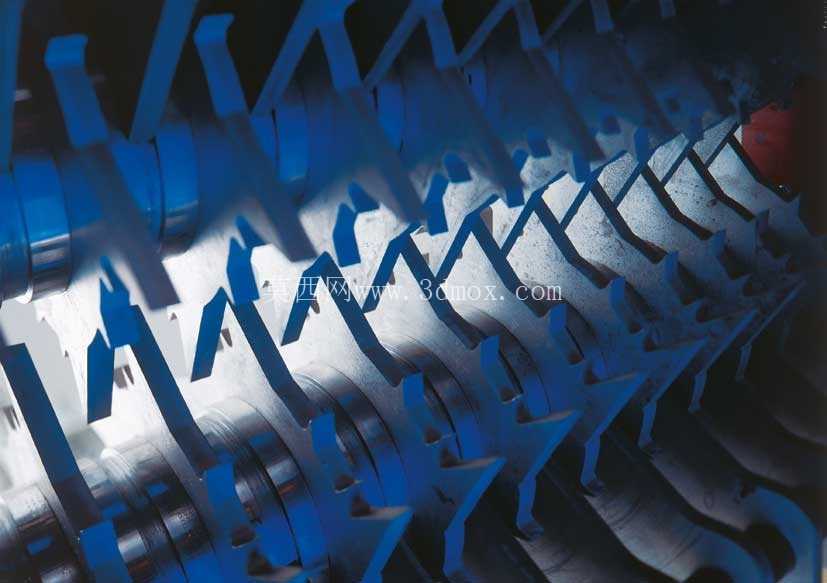

　　破碎腔内部采用交错排布的剪切刀组结构，两根平行破碎轴上的动刀按照螺旋相位差安装，转动过程中相邻轴上的刀齿形成交错剪切副，不仅能够对PET瓶体进行撕扯、剪切，还能将投入的瓶料逐步向腔体内牵引，避免物料在进料口处空转打滑，刀齿的啮合间隙控制在3mm以内，能够保证破碎后的PET片料粒度均匀，减少后续筛分环节的回料量，适配下游清洗、造粒工序的进料尺寸要求。设备两端的驱动单元采用直联减速机构，驱动电机与破碎轴之间通过刚性联轴器连接，减少传动环节的功率损耗，两端对称输出的扭矩能够抵消破碎硬料、大块料时产生的轴向冲击，避免单轴驱动时轴承受偏载过早失效的问题，驱动端的轴承座采用外置式设计，密封结构搭配多重防尘圈，能够阻挡破碎过程中产生的塑料碎屑、粉尘进入轴承腔体，延长润滑维护周期。

　　设备底部设置两根平行的支撑圆轨，既可以作为整机安装的定位基准，也能够适配移动式安装需求，在需要切换作业点位或者对接不同出料输送设备时，可沿着支撑轨方向调整整机位置，无需重新制作安装基础。从结构设计逻辑来看，这款设备没有追求过度复杂的自动化结构，所有易损的刀块都采用螺栓固定式安装，现场维护时不需要整体拆解轴组，仅需要松开紧固螺栓即可更换磨损的刀齿，大幅降低一线运维的工作量；腔体侧壁的衬板采用耐磨钢材制作，能够承受瓶料破碎过程中高速飞溅碎屑的冲刷，避免腔体本体过早磨穿。

　　在实际安装边界上，设备整机宽度控制在常规工业厂房通道的通行尺寸以内，进料斗最高点距离地面的高度适配人工投料的舒适操作区间，不需要额外搭建过高的操作平台，出料端位于破碎腔正下方，可直接对接风送管道或者皮带输送机，将破碎后的片料输送至下一处理工序，整机运行时的动平衡经过校准，正常破碎作业时的振动幅度控制在普通混凝土安装基础的承受范围内，不需要额外做减震地基处理。针对PET瓶料质轻、易弹跳的特性，破碎腔进料端设置了内凹式挡料结构，能够阻挡破碎过程中弹起的瓶料飞出进料口，改善作业现场的安全环境，同时减少物料飞溅造成的浪费。设备的传动端外侧设置了安全防护罩，将旋转部件完全封闭，避免现场运维、操作过程中发生机械伤害风险，防护罩上预留了观察口，可在不停机的状态下观察刀组运转情况以及进料状态。
