DJI数字FPV系统空气单元模块结构设计

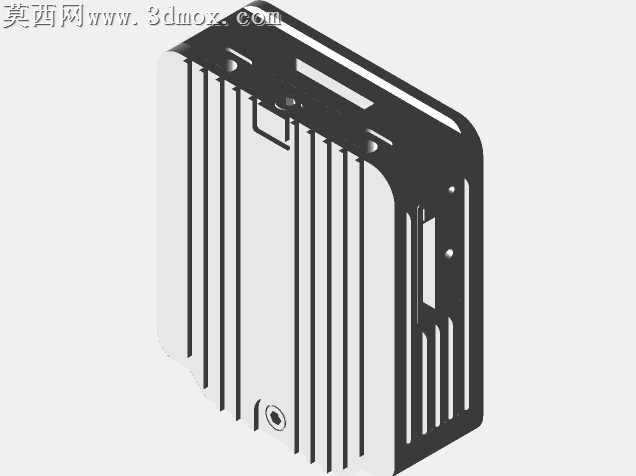

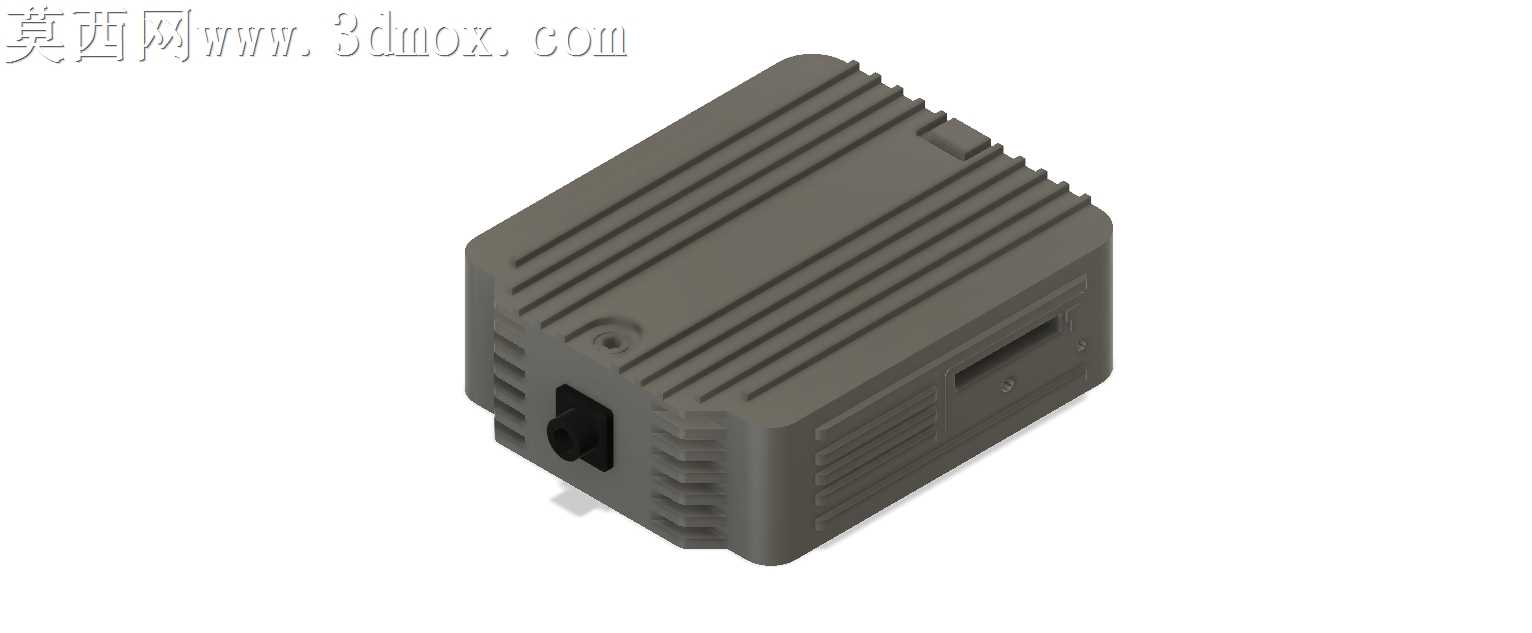

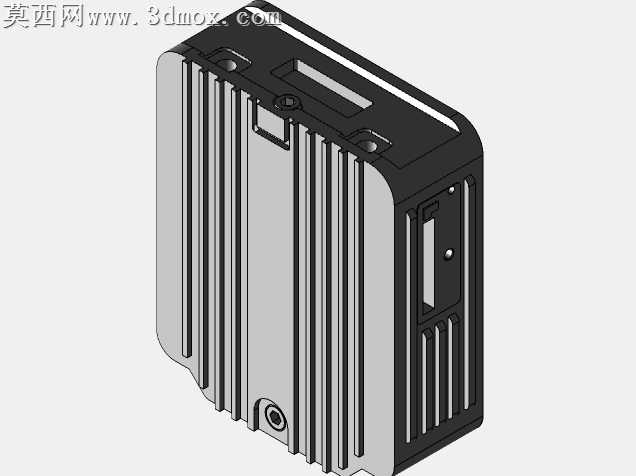

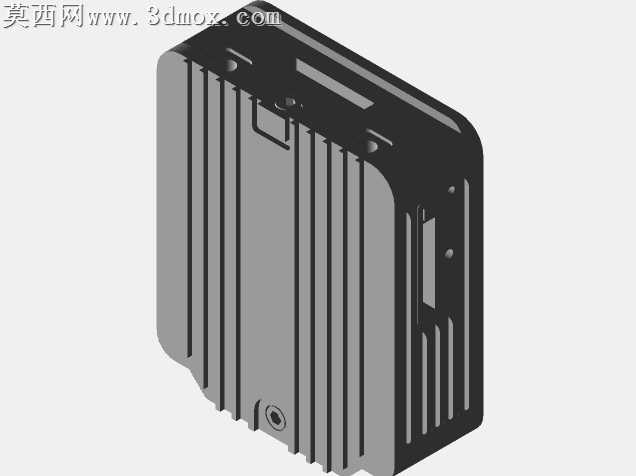

本作品为DJI数字FPV系统配套的空气单元模块三维建模设计，建模过程依托专业三维CAD软件完成全参数化构建，完整还原模块的真实外观与内部装配逻辑。建模阶段首先依据产品实物测绘尺寸搭建基础基体，采用拉伸、切除、拔模等基础特征构建模块的长方体主体轮廓，针对外壳表面的多道平行散热筋结构，采用线性阵列特征完成批量排布，保证每道筋条的间距、高度、倒角参数完全一致，既还原实物的散热结构设计，也确保建模特征的可编辑性。针对外壳侧面的接口安装位，采用精准的草图定位完成接口开孔与安装凸台的构建，预留的接口卡位完全匹配对应接插件的装配尺寸，模块边角处全部做圆角过渡处理，还原工业产品的注塑外壳工艺特征，避免尖锐棱角的设计也符合航模配件的使用安全要求。材质与渲染阶段，外壳主体采用哑光深灰色工程塑料材质，调整材质的粗糙度、漫反射参数还原ABS注塑件的真实质感，散热筋的凹陷处做轻微的阴影加深处理，突出结构的层次感；接口部位的黑色接插件采用略带磨砂质感的橡胶材质参数，与外壳材质形成明确区分，渲染时采用45度斜向柔光打光，完整呈现模块的立体轮廓与表面细节，避免过强反光掩盖结构特征。结构设计层面，模块整体采用密封式外壳设计，外壳的拼接缝做隐藏式止口结构设计，既保证内部电路的防护性能，也让外观更加整洁统一；表面的散热筋沿模块长度方向排布，在不增加模块整体体积的前提下增大外壳散热面积，适配FPV飞行时图传模块的持续散热需求；侧面的接口采用下沉式安装设计，避免飞行过程中连接线拉扯导致接口松动，模块外壳预留的小型固定孔位可适配多种安装支架，满足不同机型的装机需求。整个建模过程严格遵循实物的尺寸比例，所有特征构建均考虑实际注塑生产的工艺可行性，无无法脱模的倒扣结构，无壁厚不均的设计缺陷，模型可直接用于产品结构验证、装机适配模拟以及产品渲染展示等场景，完整呈现了航模电子配件从外观到结构的设计逻辑。
