多节距碳膜电阻PCB布局三维设计

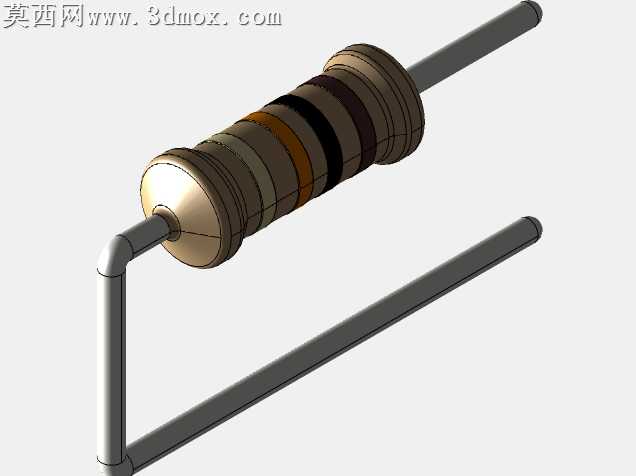

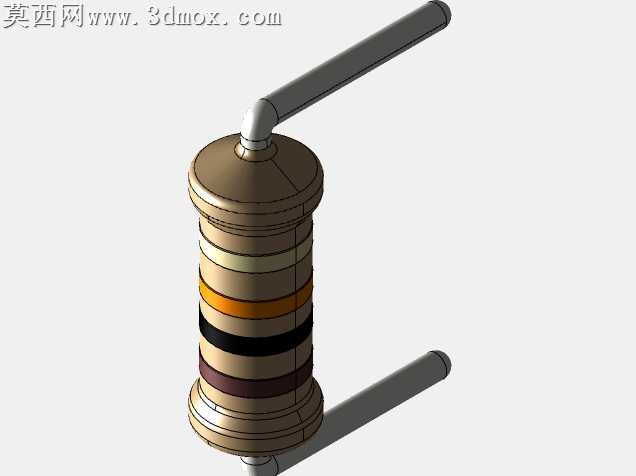

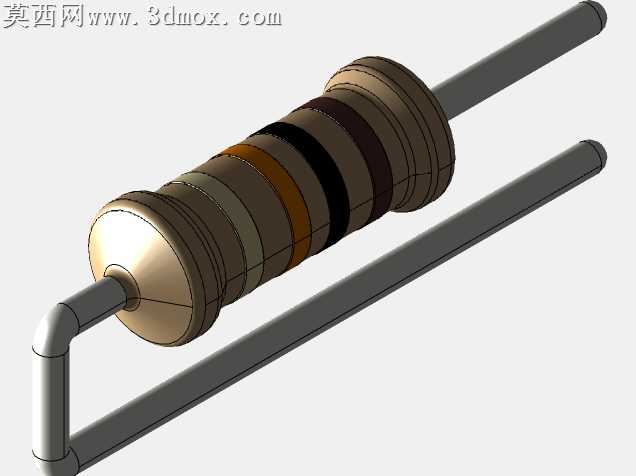

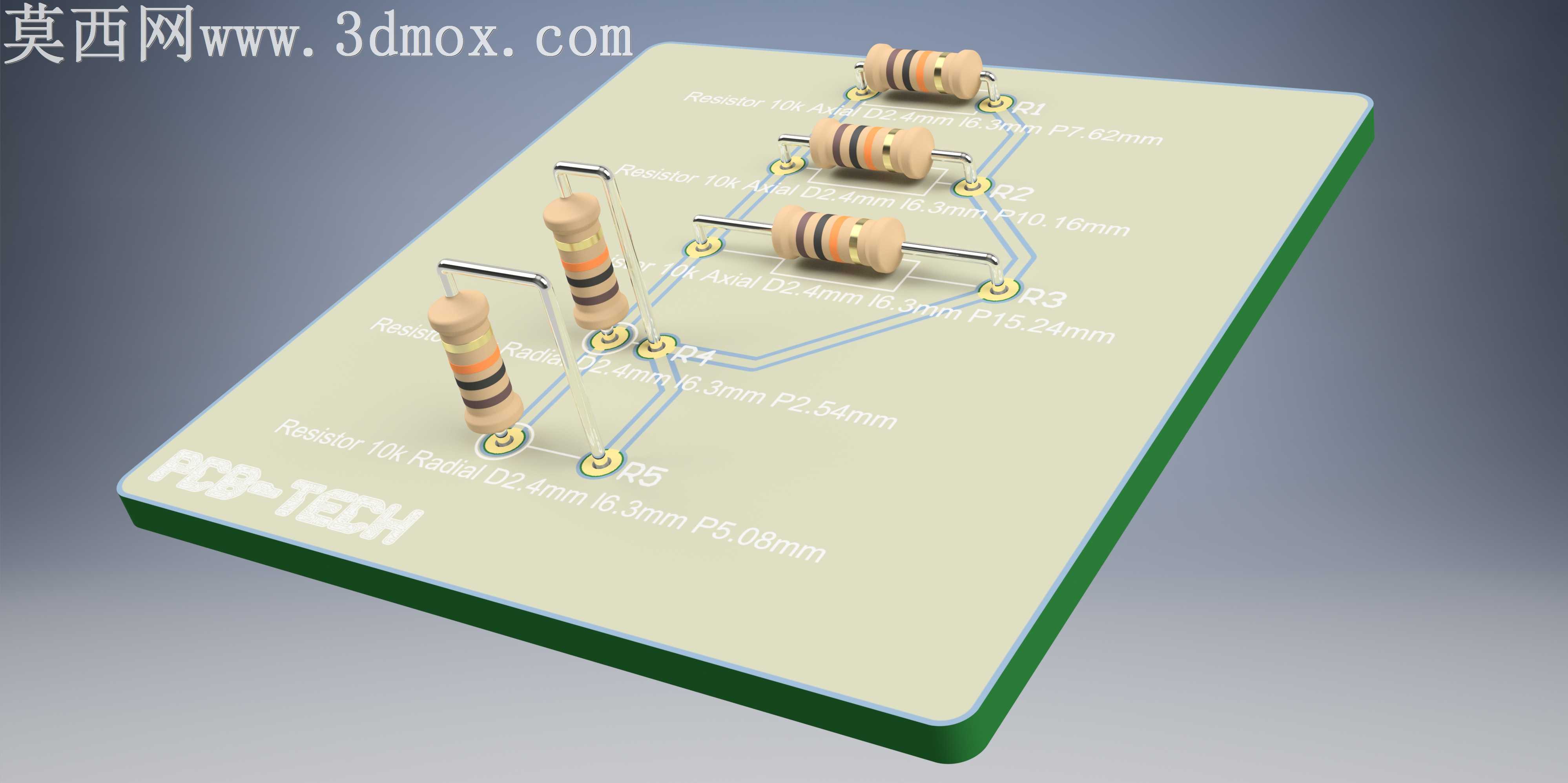

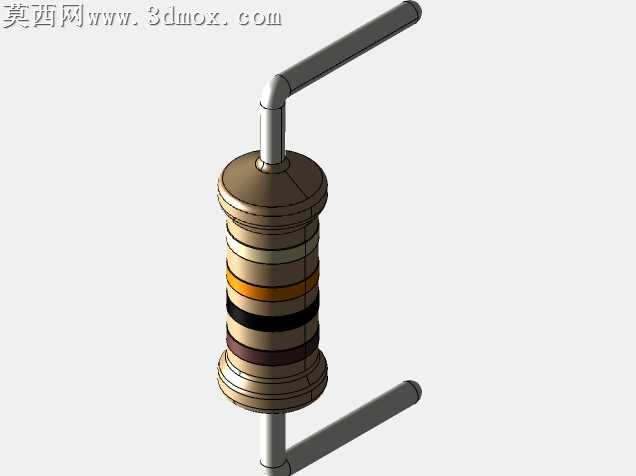

本作品围绕Yageo CFR-25系列10k 1/4W直插碳膜电阻开展三维建模与PCB布局设计，针对电子设计场景中不同引脚节距的电阻应用需求，完成了全系列常用节距规格的电阻三维模型搭建与板级布局演示。建模过程中首先对碳膜电阻的实体结构进行拆解还原，精准复刻了陶瓷基体表面的碳膜色环标识、金属端帽的镀层质感、镀锡引脚的金属光泽与弯折形态，每一处色环的宽度、色彩饱和度都参照实物参数校准，金属部件的反光特性、陶瓷基体的哑光质感都通过材质参数反复调试实现高拟真效果，引脚的直径、伸出长度、弯折角度完全匹配实物加工公差，确保模型可直接用于PCB设计的封装匹配校验。PCB基板建模还原了常规FR-4板材的哑光绿油质感、板边的倒角处理、表面丝印层的白色标识文字，每一个电阻对应的焊盘位置都严格按照对应节距参数定位，板上绘制的走线轮廓清晰还原了电路连接关系，丝印标注的节距数值、电阻位号清晰可辨，直观呈现不同节距电阻在板上的安装占位差异。设计过程中充分考虑Altium、FreeCad等主流电子设计软件的适配需求，将电阻的捕捉标记设置在引脚端点位置，方便设计时快速完成元件捕捉放置，同时预留了色环颜色的参数化调整接口，设计者可根据不同阻值的色环规则快速修改对应色环的色彩参数，无需重新建模即可生成不同阻值的同系列电阻模型。布局上按照常用的水平网格尺寸梯度依次排布不同节距的电阻，涵盖2.54mm、5.08mm、7.92mm、10.16mm、15.24mm等行业通用节距规格，垂直方向统一采用标准网格尺寸对齐，直观展示不同节距电阻的占位差异、引脚弯折形态与安装高度差，可直接用于电子设计教学、PCB封装库校验、产品组装演示等场景，模型的结构精度满足工业级设计的校验需求，渲染效果兼顾展示性与写实性，能够清晰呈现直插电阻在PCB上的实际安装状态，帮助设计者快速评估不同规格电阻的布局空间占用，避免设计阶段出现封装不匹配、安装干涉等问题。
