手动心轴式小型压力机结构设计

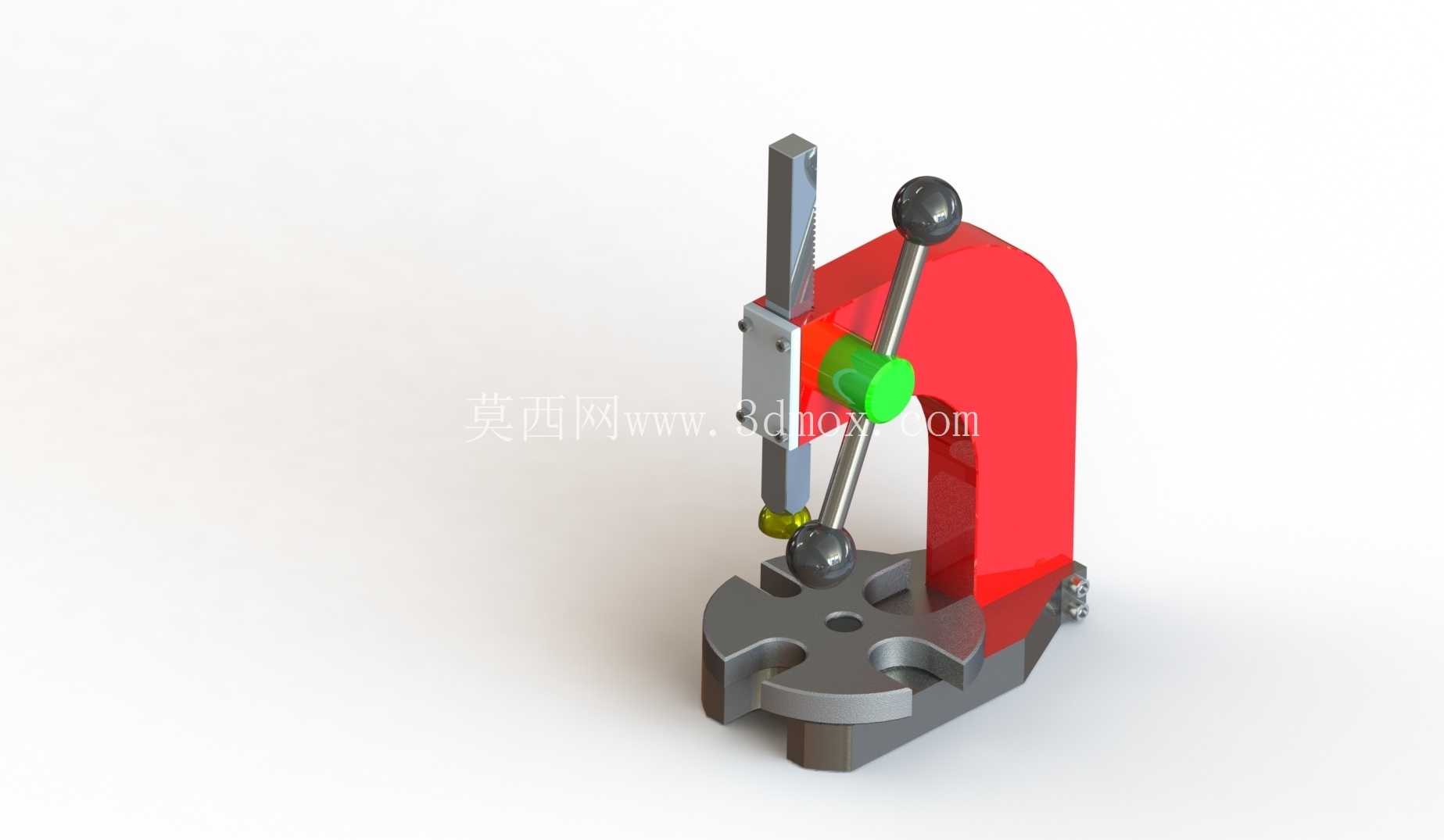

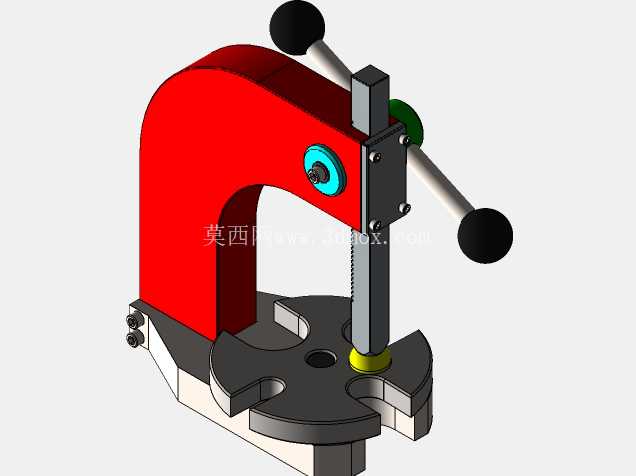

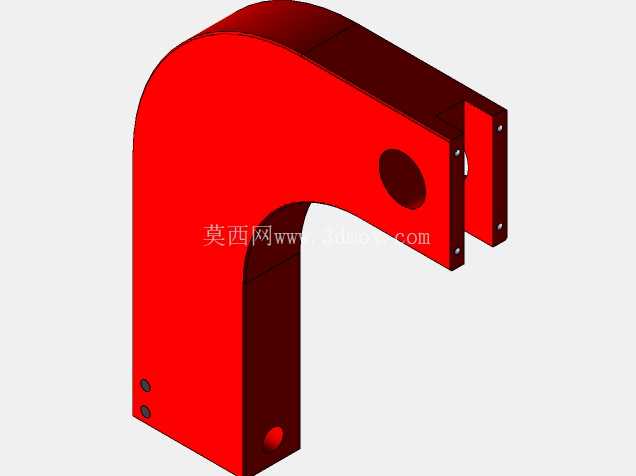

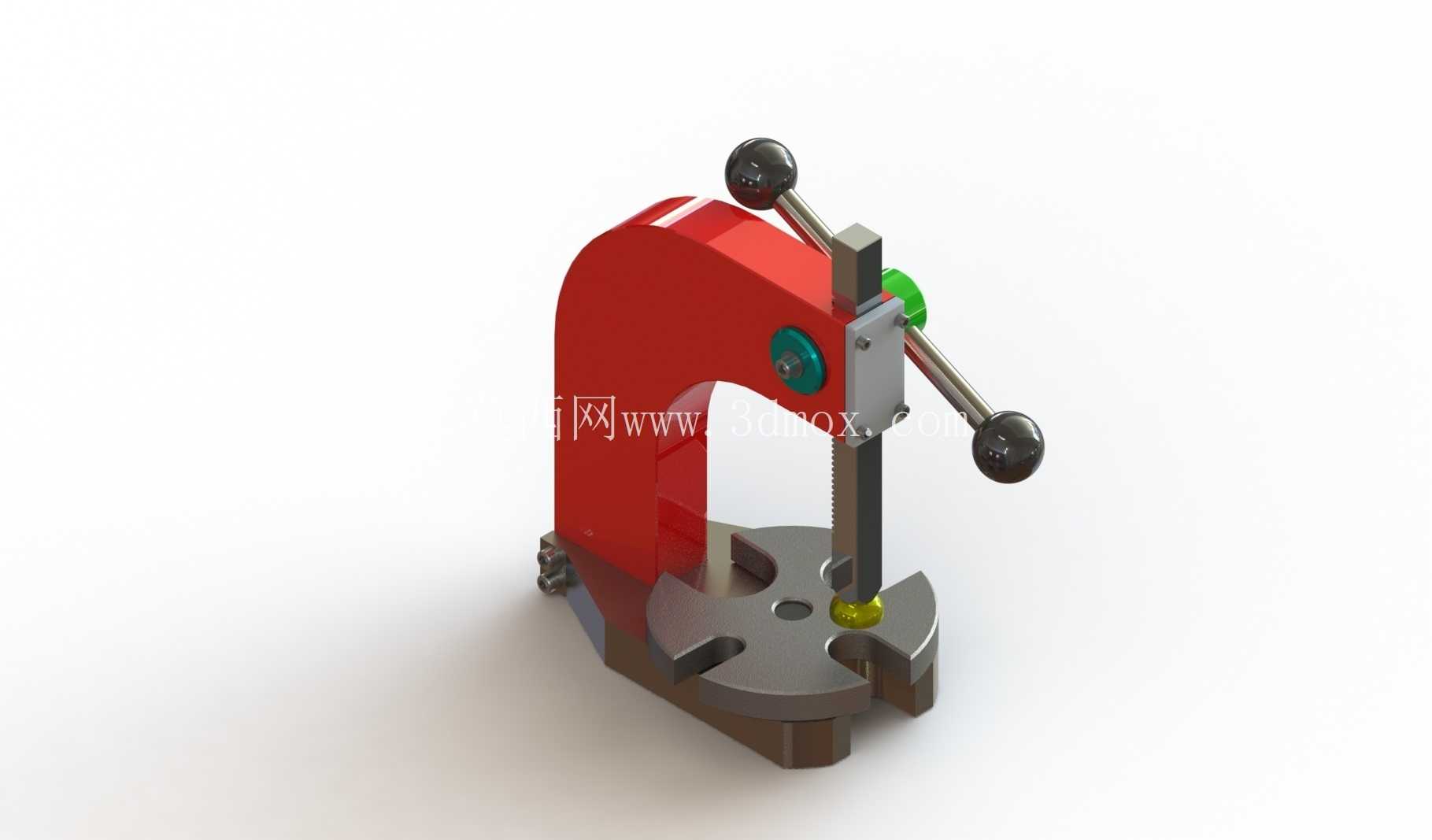

　　这款手动心轴压力机主要面向小批量五金加工、维修工位、教学实训场景设计，可覆盖小型零件压装、薄料冲裁、轴承压入、销钉铆接等轻载压力加工需求，在小型机修车间、五金打样工位、职业院校实训台、电子组件装配线上都能适配，无需外接动力源，仅靠手动操作即可完成作业，对工位供电条件没有要求，移动布置灵活。从结构布局来看，整机采用C型开式机身设计，这种开口结构的优势在于操作空间开阔，工件上下料不受两侧结构遮挡，可适配不同轮廓尺寸的小型工件放置，机身采用一体式弯板承力结构，受力路径从压头沿竖直立柱传递到底座工作台，应力分布均匀，常规作业工况下不会出现机身张口变形的问题。

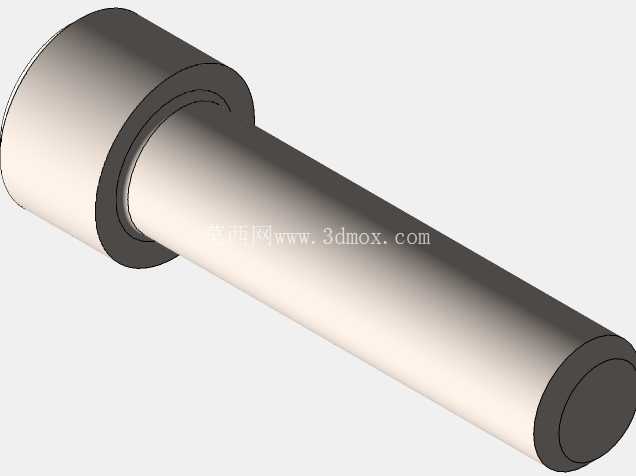

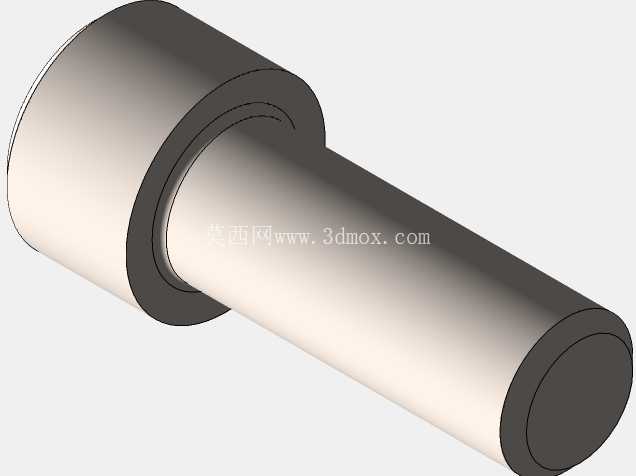

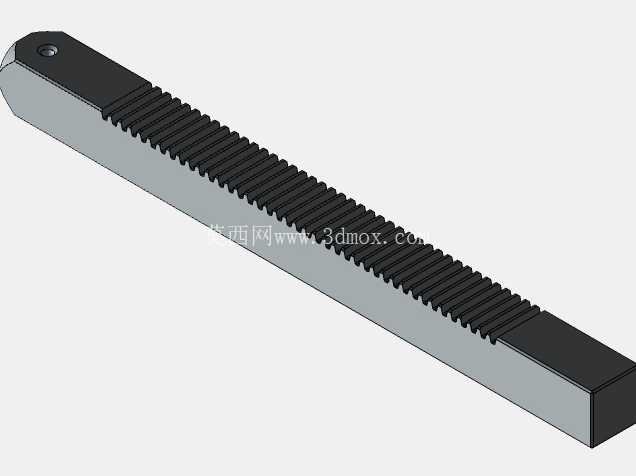

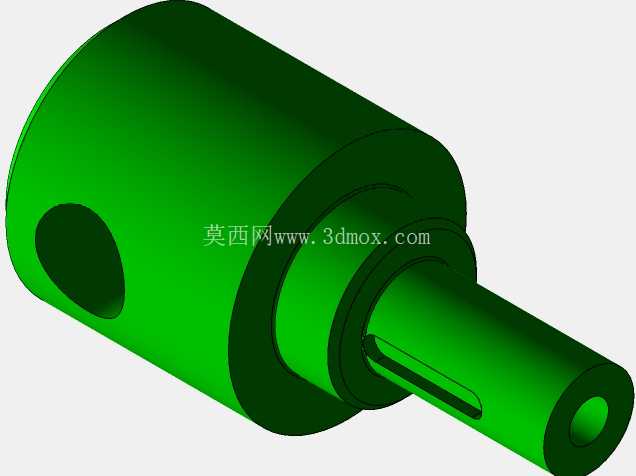

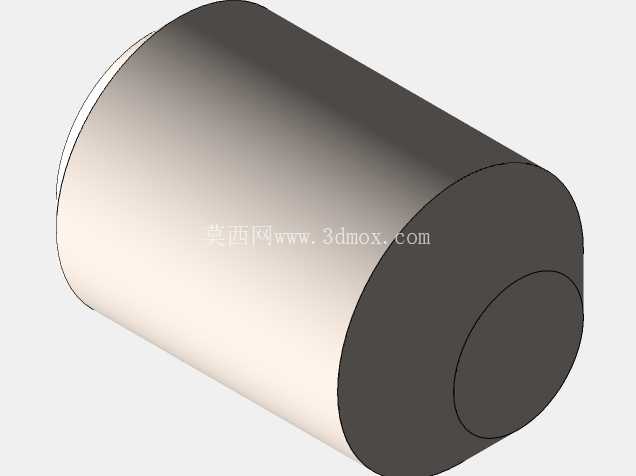

　　操作端采用双球头手柄配合偏心转轴的施力结构，相比传统螺杆式手压机，偏心结构的下压行程固定，力臂长度经过匹配计算，操作人员施加较小的握力即可在压头端获得足够的压装力，操作时无需持续旋转手柄，单次扳动即可完成一个压装行程，作业效率更高，手柄球头采用防滑设计，长时间操作也不会出现脱手问题。压头部分采用可更换式心轴结构，可根据不同作业需求更换对应直径的压头、冲头或者铆接端头，心轴与滑块之间采用快拆定位结构，更换端头时无需额外工具即可完成锁紧固定，滑块与机身导轨之间采用间隙配合，导轨面预留润滑脂存储槽，长期使用也不会出现卡滞、爬行问题，压头的下行行程设置有限位挡块，可根据工件压装深度需求调整限位位置，避免过压损坏工件。

　　底座工作台采用带定位槽的多孔结构，台面上的T型槽可搭配夹具实现不同形状工件的快速装夹，中心位置的定位孔可配合定位销实现圆形工件的同轴定位，保证压装时的同轴度要求，底座底部预留安装孔，可直接通过螺栓固定在工作台面上，也可搭配减震垫直接放置在台面上使用，整机重量控制在单人可搬运范围内，工位调整时无需借助吊装设备。设计过程中重点校核了偏心转轴的抗扭强度、机身C型开口处的抗弯强度以及心轴的压杆稳定性，针对手动操作的冲击载荷特性，在压头与滑块连接处设置了缓冲垫，避免刚性冲击损坏工件或者设备结构，所有运动副都预留了合理的配合公差，既保证运动顺畅，又不会出现过大的间隙影响压装精度。

　　从安装边界来看，整机占用台面尺寸较小，操作时手柄的转动半径经过优化，不会超出机身周边过多空间，相邻工位布置时不会出现操作干涉，压头中心到机身后壁的距离可覆盖常规小型零件的压装深度需求，最大开口高度可满足常见小型轴承、销钉、五金件的压装高度要求，无需额外垫高工件即可完成作业。不同于大型气动、液压压力机，这款手动心轴压力机没有动力管路、电控元件的维护需求，日常仅需定期在导轨、转轴位置涂抹润滑脂即可长期稳定使用，故障率极低，适合没有专业设备维护人员的小型加工场所使用，在打样、小批量生产、维修作业场景下，相比大型压力机的使用成本更低，操作门槛也更低，新员工仅需简单讲解即可掌握操作方法，不存在误操作导致的安全风险。
