带滚珠丝杠与步进驱动的电动压力机结构

这款电动压力机的结构设计，核心面向小载荷精密压装的车间工位场景，常见于电子元器件引脚压合、小型轴承与轴套的过盈装配、薄金属件的浅拉伸成型、塑胶件的热熔压接等工序，相比传统气动压力机，它不需要配套气源管路，相比液压压力机不存在油液泄漏污染工位的问题，很适合洁净车间、小型维修工位、教学实训台这类对环境整洁度有要求、压装载荷不大但对压装位移精度有要求的使用场景。

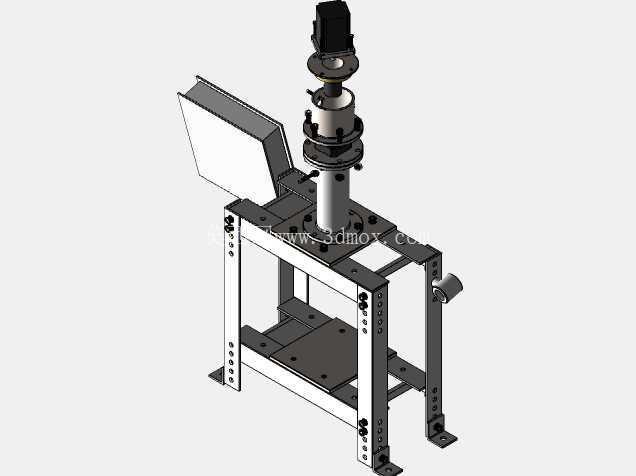

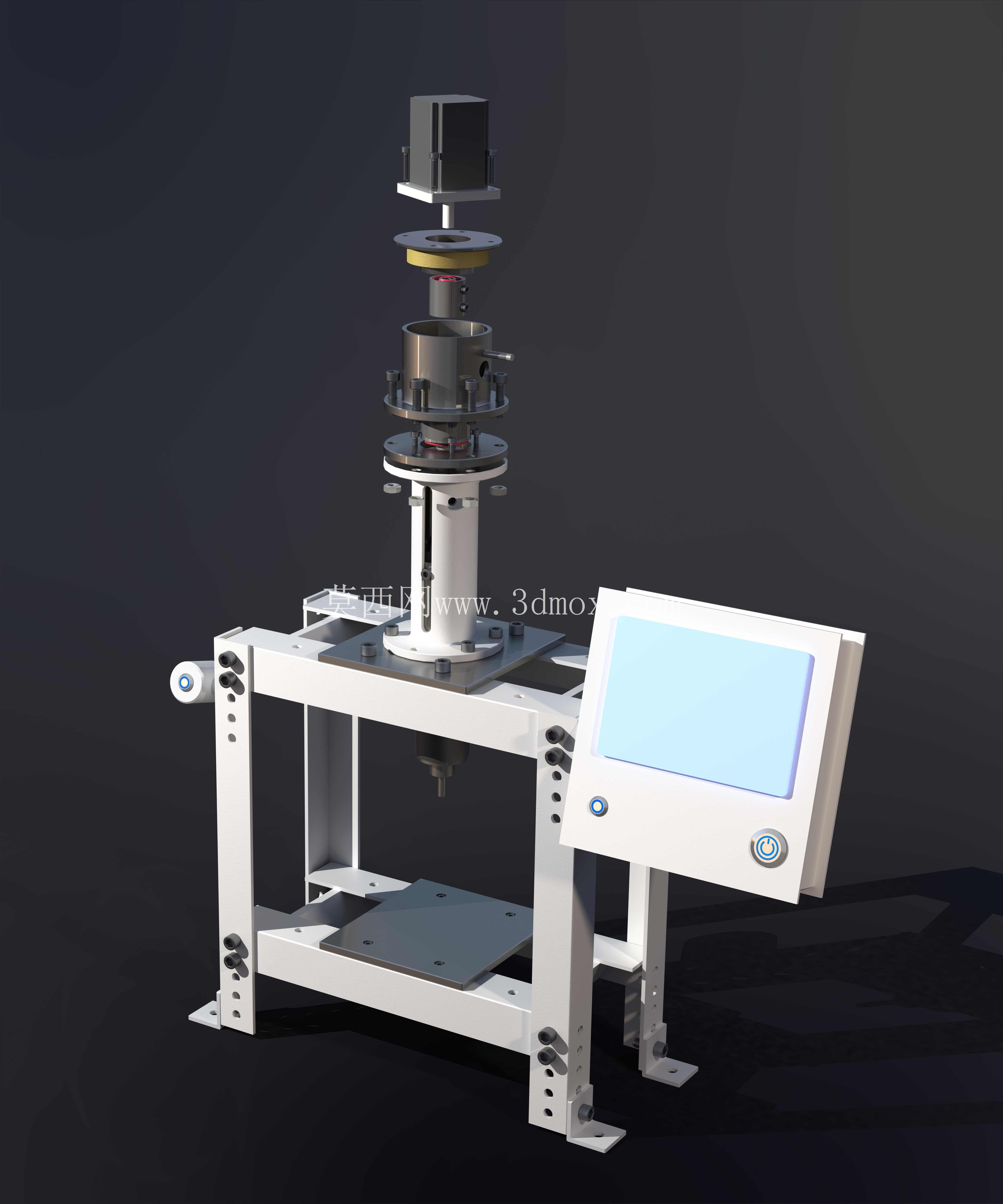

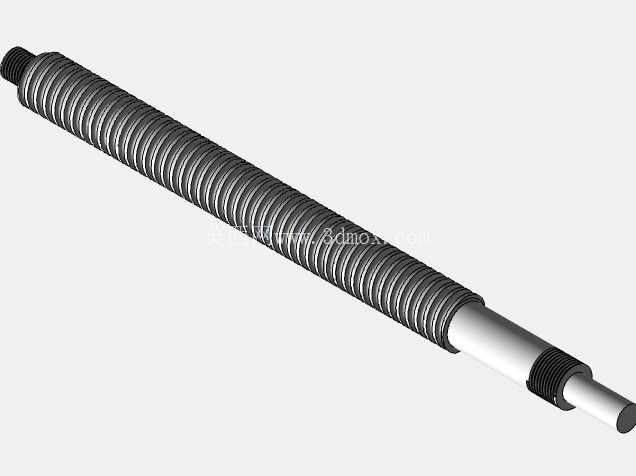

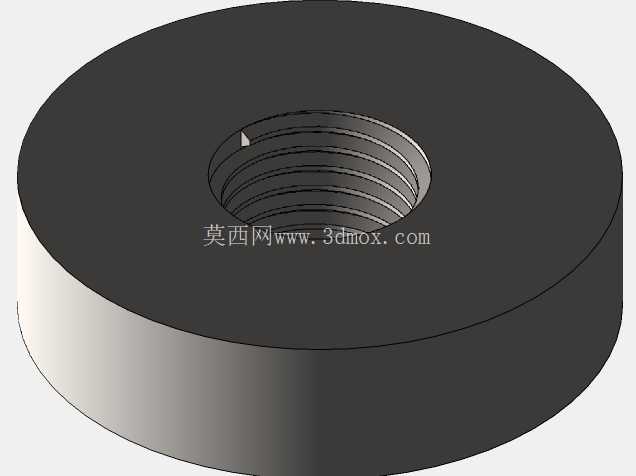

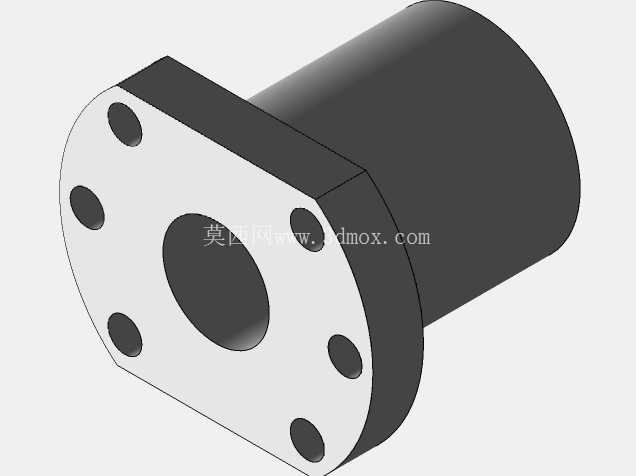

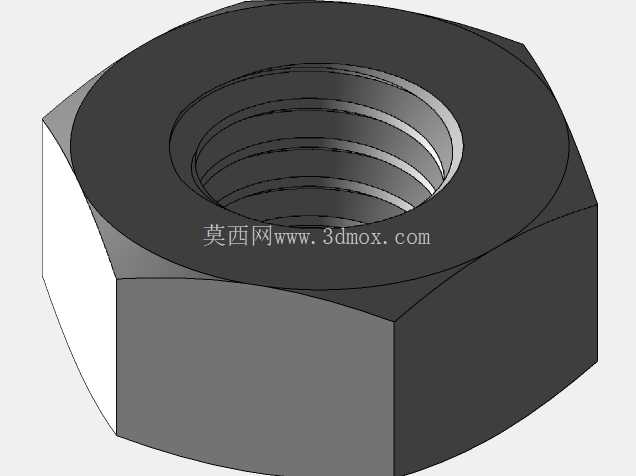

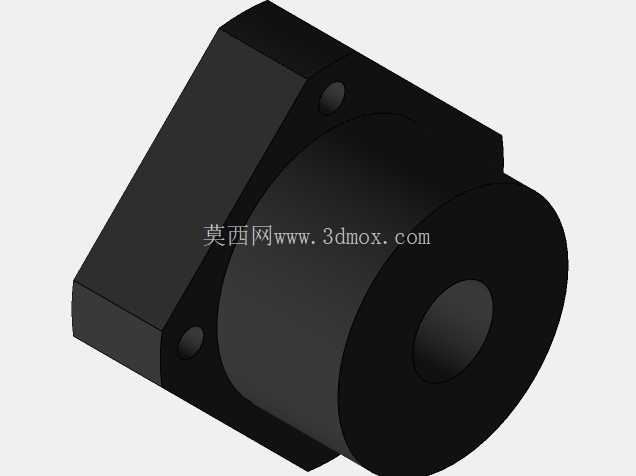

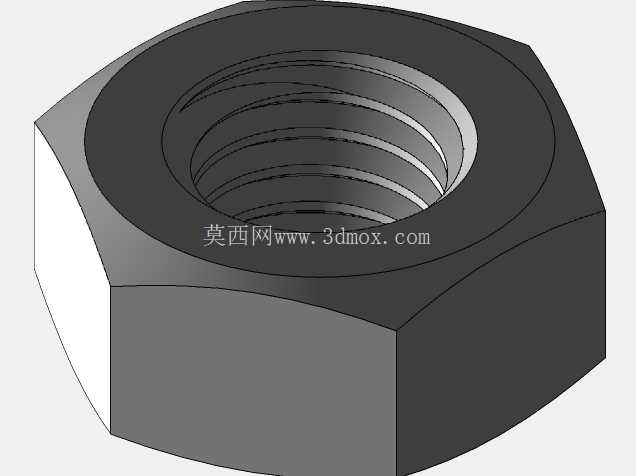

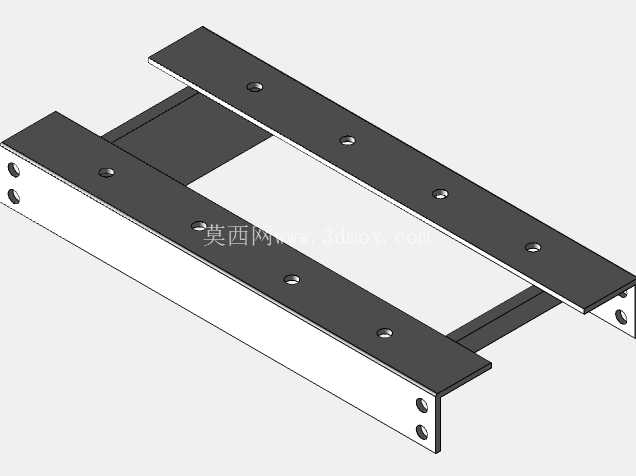

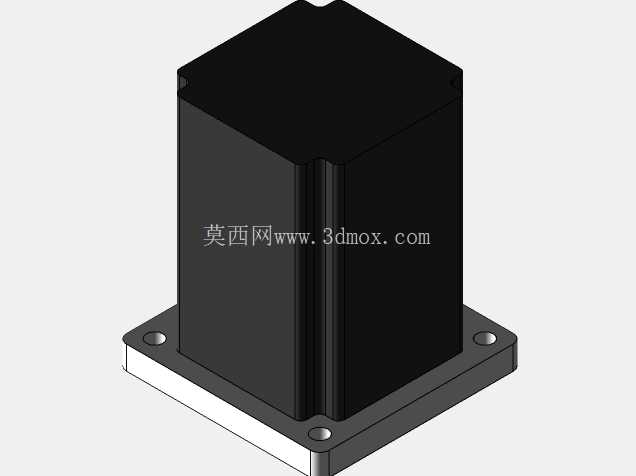

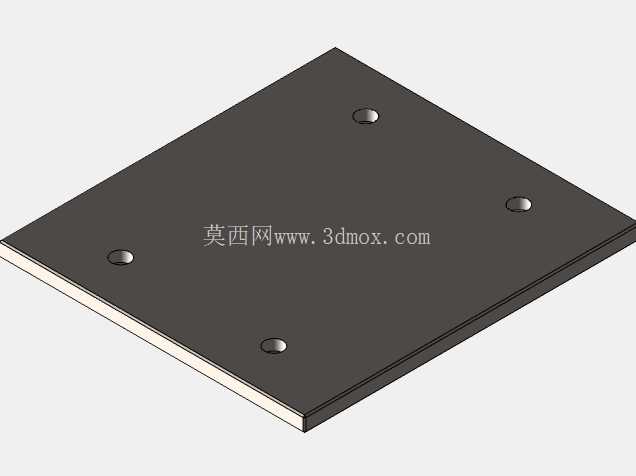

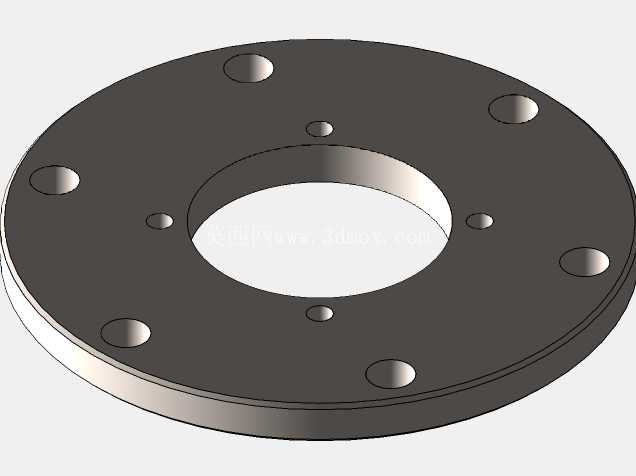

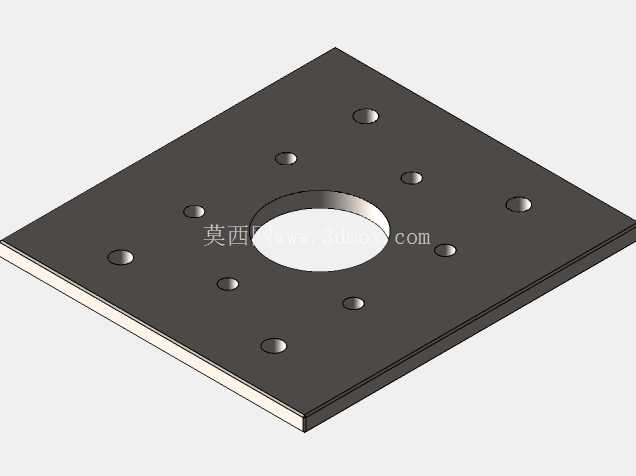

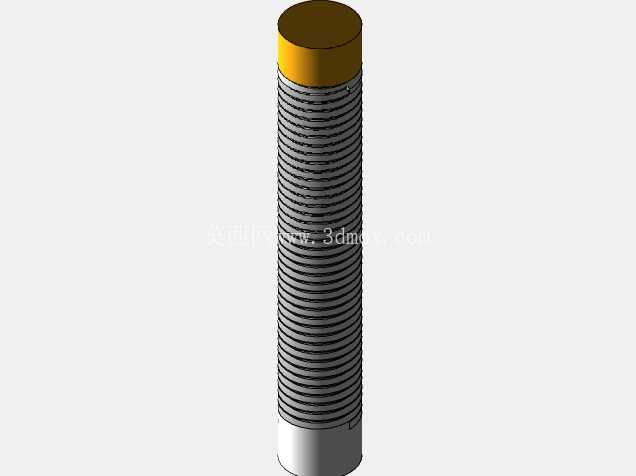

从结构布局来看，设备采用开式C型机架搭配底部可调支撑脚的设计，机架主体采用标准铝型材拼接搭配钢板加工的安装座，整体安装边界控制在长450mm、宽300mm、高550mm左右，工作台面预留了T型槽安装位，可根据不同工装夹具快速更换定位治具，支撑脚带有腰型孔调节结构，既可以调整设备水平度，也能通过膨胀螺栓将设备固定在工作台面上，避免压装作业时设备出现位移。驱动部分采用步进电机搭配滚珠丝杠螺母副的传动方案，相比普通梯形丝杠，滚珠丝杠的传动间隙更小，传动效率可达90%以上，压装位移的重复定位精度可以控制在0.02mm以内，能够满足精密小零件的压装深度控制需求，丝杠末端连接压头安装座，可根据不同作业需求更换平压头、仿形压头、冲孔头等不同作业端头。

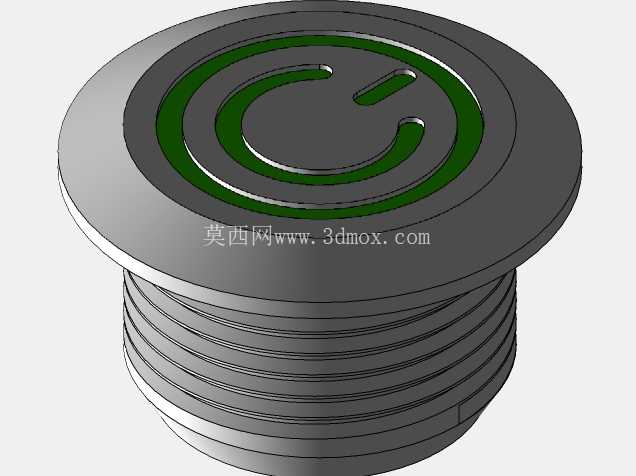

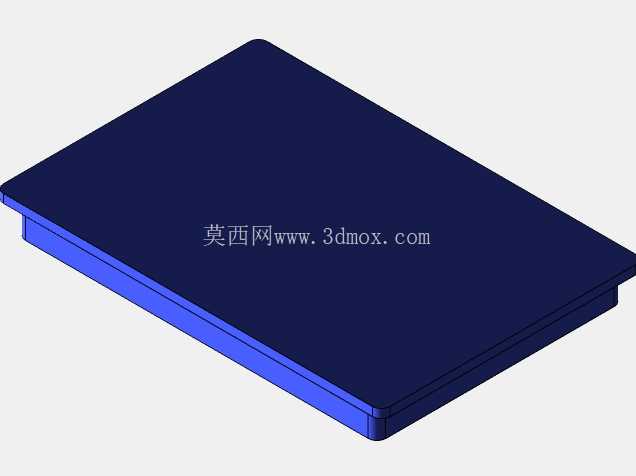

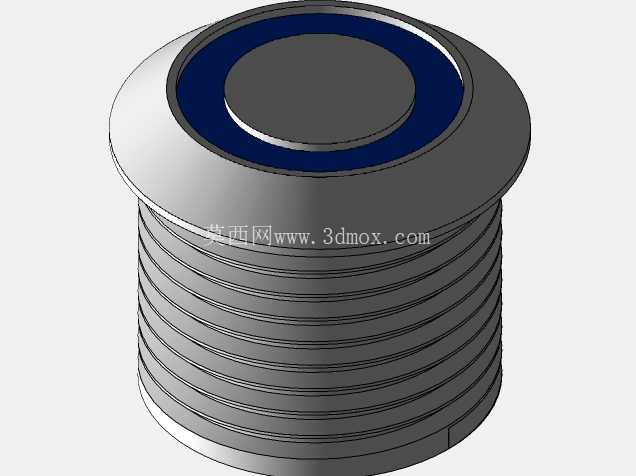

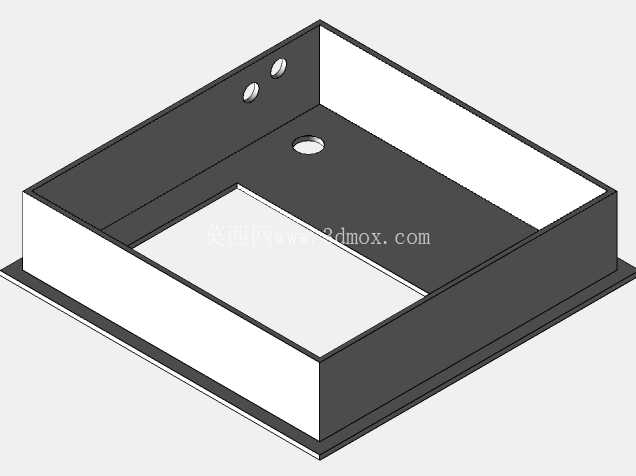

控制部分采用开源arduino控制板搭配nextion触控显示屏的方案，显示屏通过倾斜支架安装在机架右侧的操作位，操作人员站在设备正前方即可完成参数设置与作业操作，屏幕界面可实时显示压头当前位置、压装速度、设定压装深度等参数，控制逻辑上支持手动点动调整压头位置、自动单次压装循环、连续压装作业三种模式，压头的上下限位位置可以通过屏幕直接参数设置，不需要额外调整机械限位开关的位置，降低了工装切换时的调试时间。电路部分的驱动模块、电源模块都集成安装在机架内部的安装板上，外部走线全部通过铝型材的内置槽布线，避免作业过程中线缆被剐蹭损坏，操作面板上除了触控屏之外，还预留了实体急停按钮与启动按钮，满足设备操作的安全规范要求，急停按钮按下后可直接切断步进电机的驱动电源，压头会立即停止动作，避免安全事故。

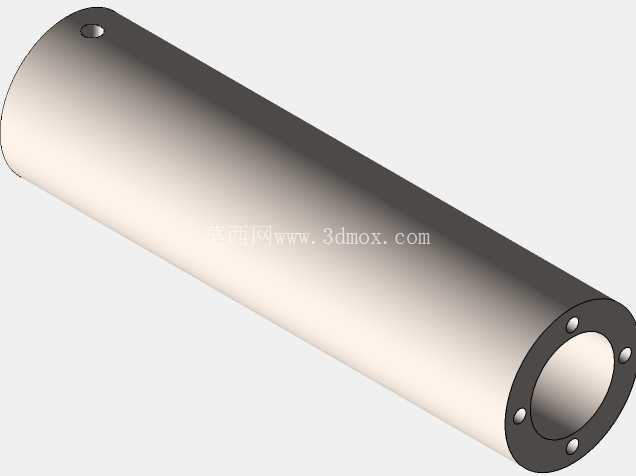

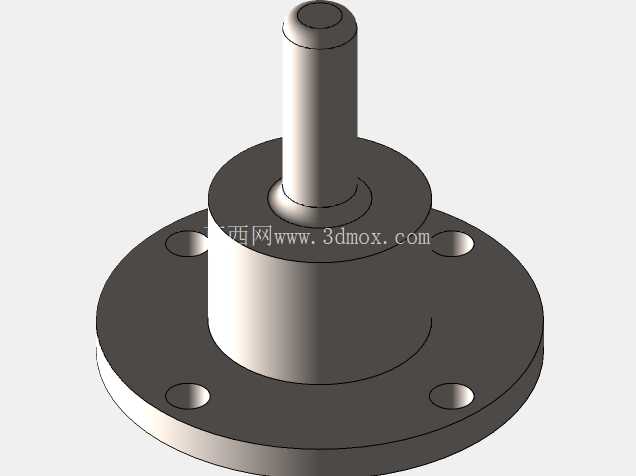

设计过程中重点考虑了小吨位压装作业的刚性需求，机架的立柱部分采用加厚铝型材搭配加强筋连接块，压装作业时的机架变形量控制在0.05mm以内，避免因为机架变形导致压装位置偏移，压头部分带有导向轴结构，保证压头上下动作时的同轴度，不会出现压头偏摆导致零件压装报废的问题。设备的动力参数匹配上，选用的步进电机输出扭矩搭配滚珠丝杠的导程设计，最大输出压装力可以达到5kN，完全覆盖小型零件压装的载荷需求，压装速度可以在0.5mm/s到20mm/s之间通过参数调整，快进阶段可以快速移动到零件上方，工进阶段切换为低速压装，既保证作业效率，也避免速度过快压坏零件。

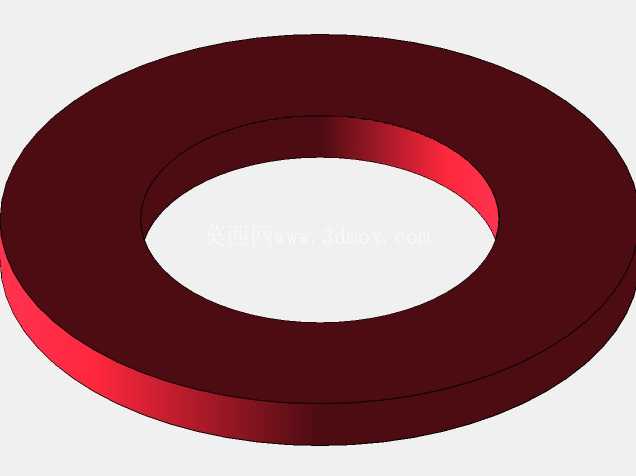

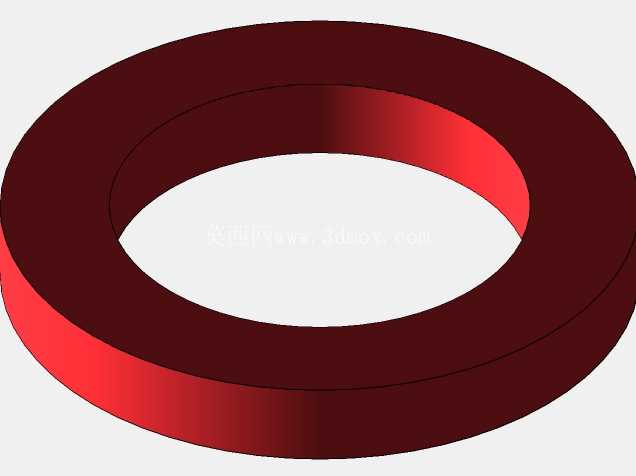

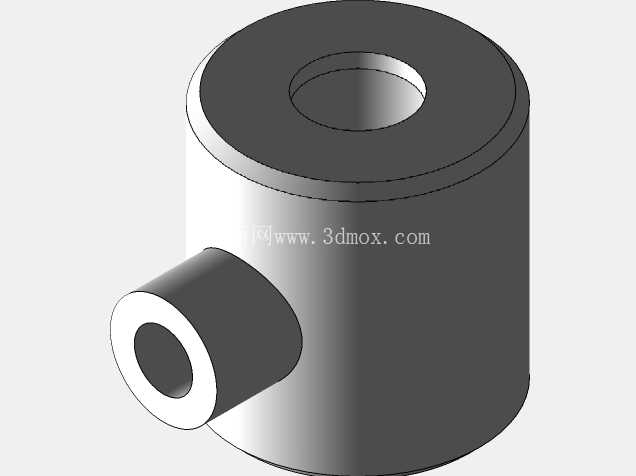

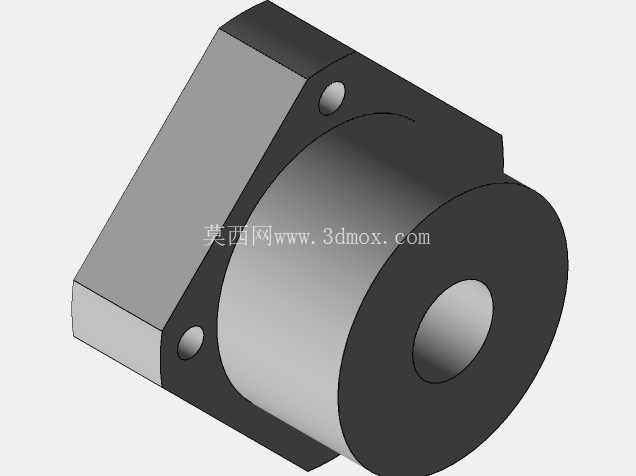

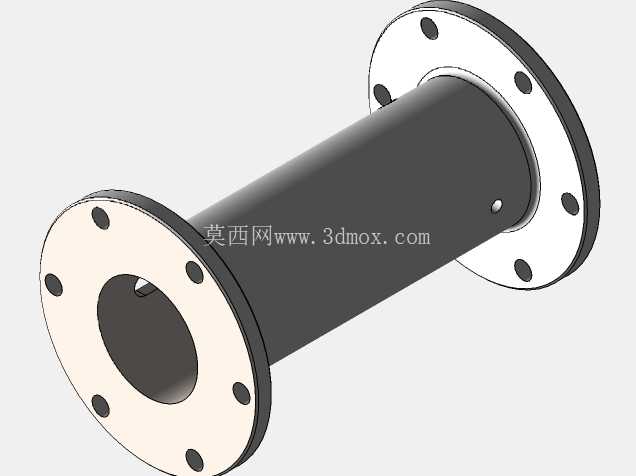

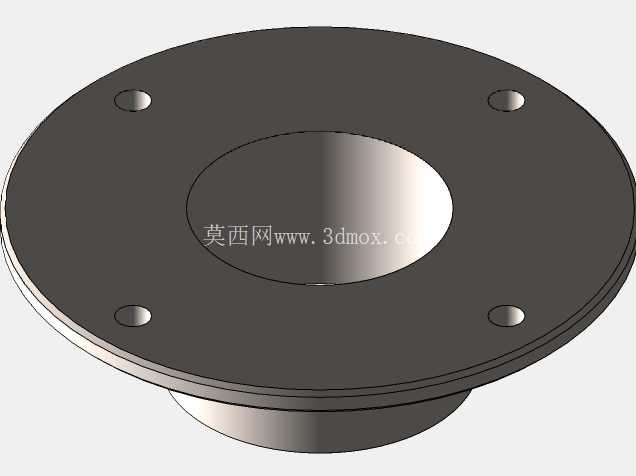

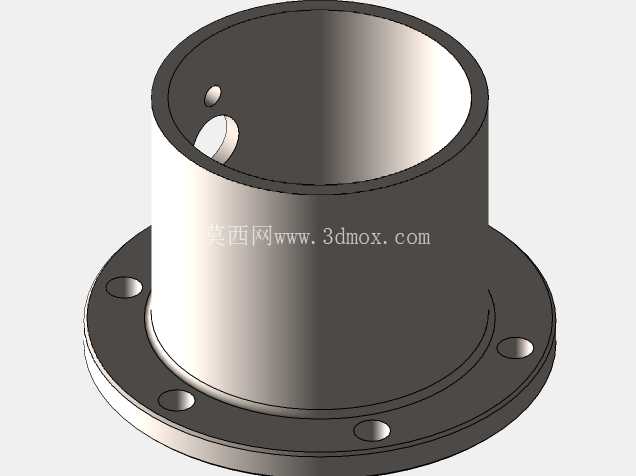

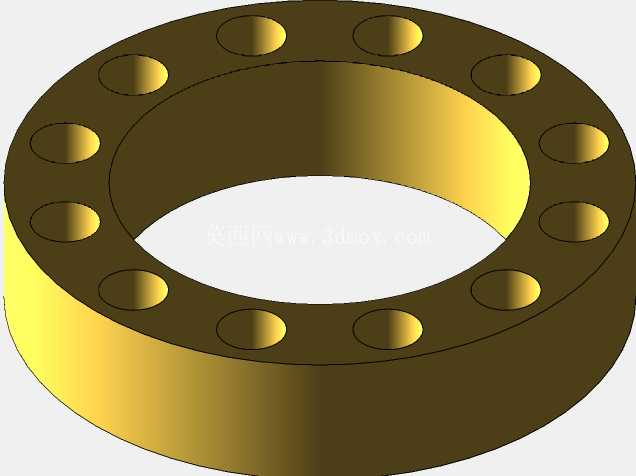

从三维建模的角度来看，这套模型完整还原了设备的所有结构细节，包括铝型材的连接方式、丝杠的支撑轴承结构、电机的安装法兰、触控屏的安装支架、电气元件的布局位置，所有零件的装配关系都按照实际装配逻辑搭建，可直接用于同类小型压装设备的结构参考、教学演示、二次改型设计，对于需要设计小型专用压装工位的结构工程师来说，可以直接参考这套模型的布局思路，根据自身的压装载荷、行程需求调整型材规格、丝杠参数、电机选型，大幅缩短设计周期。
