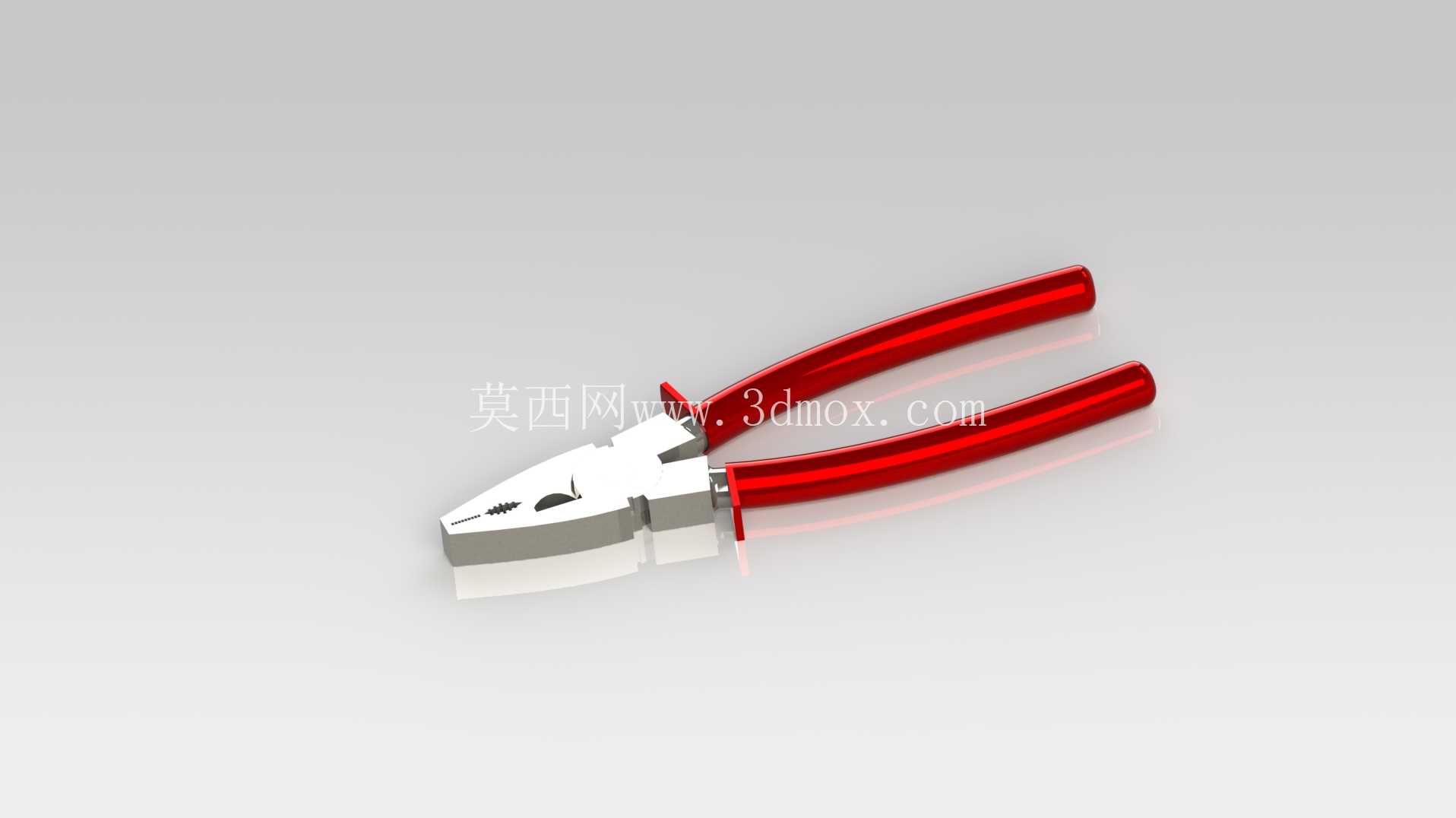

工业级红柄钢丝钳结构优化设计

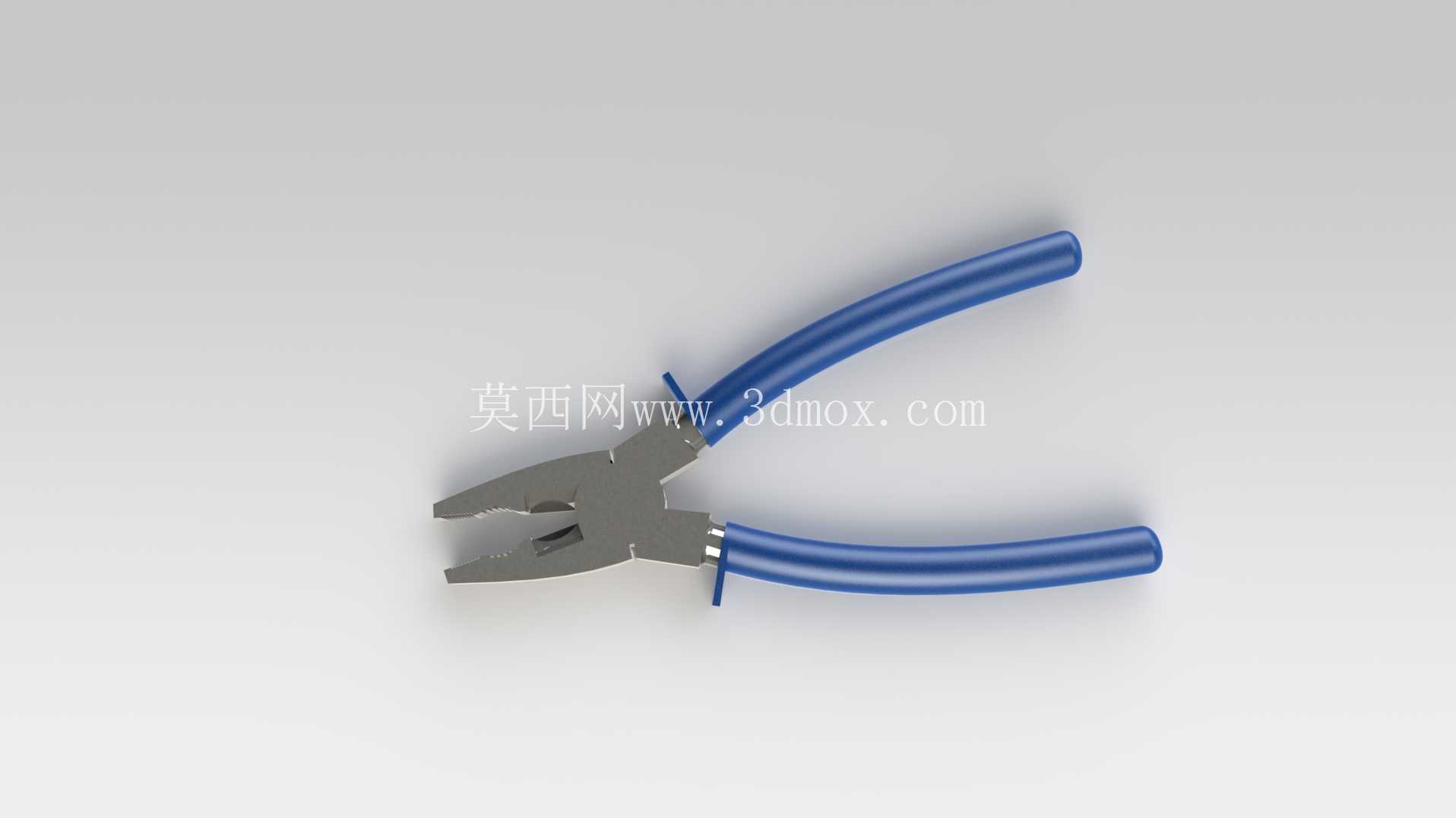

这款钳具的结构设计围绕一线装配、维修场景的高频操作痛点展开，钳头部分整合了平口夹持、齿纹防滑夹持、侧边剪切三个核心功能区，平口端面做了微倒角处理，避免夹持软质金属工件时留下压痕，齿纹区域采用交错式细密齿排布，夹持圆形杆件、螺栓头时能形成多点咬合，即便是沾有少量油污的工件也不会出现打滑脱开的情况。钳头与钳柄的连接转轴采用了偏心式杠杆结构设计，相比传统等臂杠杆结构，在剪切硬度较高的钢丝、铁钉时，能通过力臂的动态变化降低手部施加的握持力，长时间连续作业时能有效减少手部肌肉的疲劳感。钳柄部分采用浸塑防滑包覆结构，包覆层厚度控制在3mm左右，既保证握持时的贴合度，也不会因为包覆层过厚导致钳体整体尺寸过大，无法伸入狭窄的设备缝隙内操作，钳柄尾部做了圆弧收边处理，避免施力时硌伤手掌，同时在钳柄靠近转轴的位置设置了限位挡块，防止钳头过度开合导致转轴处出现结构变形。

从实际应用场景来看，这款钳具可覆盖机械装配、水电安装、设备维保、五金加工等多个作业场景，平口夹持区可用于夹持小型零件完成钻孔、攻丝前的定位固定，齿纹区可用于拧动锈蚀的螺栓螺母、夹持细钢丝完成弯折塑形，侧边剪切刃口经过高频淬火处理，硬度达到HRC55-60，可轻松剪切直径2mm以内的碳素钢丝、1.5mm以内的铜芯导线，刃口贴合间隙控制在0.02mm以内，剪切软质导线时不会出现线头散丝、剪不断的情况。设计过程中对钳体的整体受力做了有限元校核，在施加150N握持力的工况下，钳头最大应力出现在转轴孔周边，数值远低于45号钢调质处理后的屈服强度，可保证正常使用下不会出现钳头断裂、刃口崩缺的问题。

外形尺寸方面，钳体总长度控制在200mm，属于8寸规格的通用钳型，钳头长度为65mm，最大开口距离可达50mm，可满足常规尺寸工件的夹持需求，转轴孔直径为8mm，采用标准圆柱销配合，销钉与孔的配合公差选用H7/k6过渡配合，既保证转动时的顺畅度，也不会出现旷量导致刃口错位。钳体的整体重量控制在280g左右，重心落在靠近转轴的位置，握持时不会出现头重脚轻的情况，长时间手持作业也不会有明显的坠手感。钳头的刃口部分做了15度的刃磨角度，兼顾剪切锋利度与刃口耐用度，避免刃口角度过小导致使用中容易卷刃，角度过大导致剪切费力。钳柄的包覆层采用耐油橡胶材质，接触机油、柴油等常见工业油品后不会出现溶胀、开裂的情况，可适应车间、工地等复杂作业环境的使用需求。在安装边界上，这款钳具作为手持工具无额外安装要求，钳体闭合时的最大厚度为12mm，可轻松伸入多数设备的装配缝隙内完成操作，钳柄尾部预留了挂孔，可配合工具挂绳、工具架使用，方便作业时的收纳与取用，避免高空作业时工具坠落。
