等节距圆柱螺旋压缩弹簧结构设计

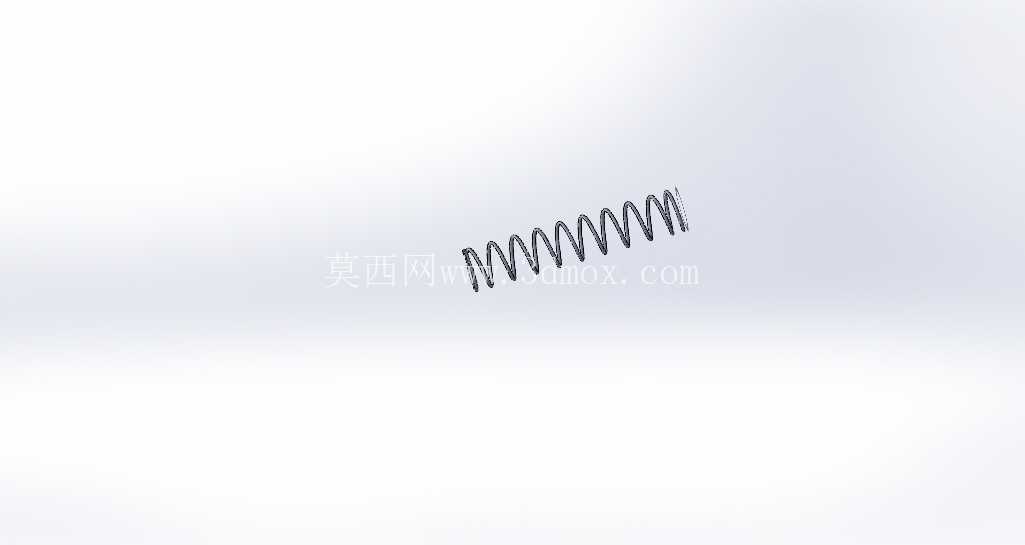

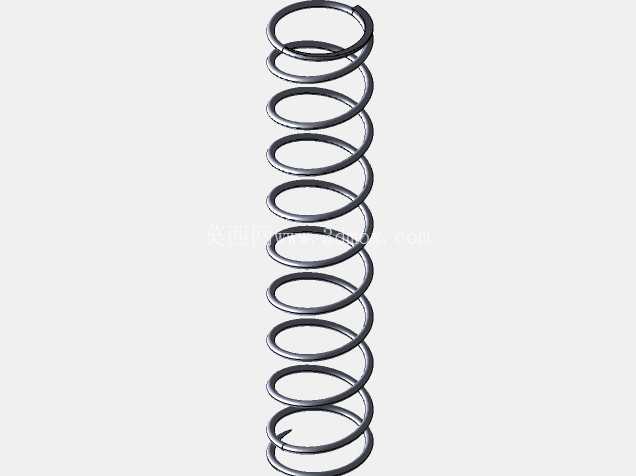

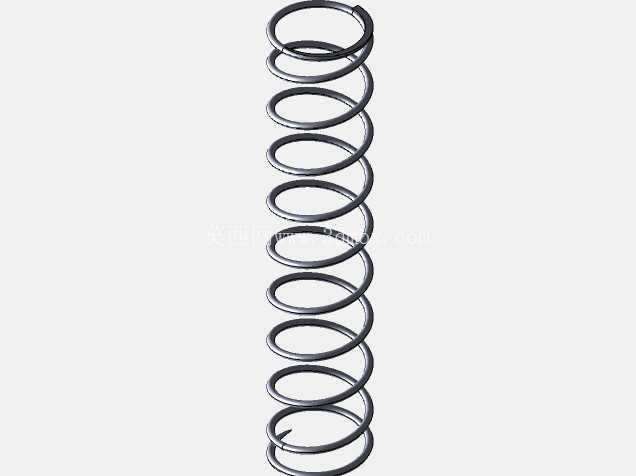

　　在各类机械传动、缓冲复位、力值输出场景中，圆柱螺旋压缩弹簧是应用覆盖度极高的弹性基础元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、冲压设备的卸料复位机构、阀门的启闭力控制单元，都能见到这类结构的身影。本次设计的等节距圆柱螺旋压缩弹簧，采用常规圆截面金属丝材绕制而成，整体为规则圆柱轮廓，无端部并圈磨平的特殊结构，适配对安装空间轴向长度限制较小、对弹簧端面贴合度要求适中的装配场景。从设计逻辑来看，这类弹簧的核心参数匹配需要结合实际工况的载荷行程曲线确定，首先要明确工作行程内的最大载荷与最小载荷差值，匹配对应刚度的丝径与中径参数，避免出现载荷不足导致复位失效，或是刚度过大造成冲击载荷无法吸收的问题。

　　绕制节距的选择需要兼顾两个维度，一是要保证弹簧在最大压缩量下，相邻圈之间保留足够的安全间隙，避免压并时出现圈间碰撞磨损，缩短使用寿命；二是要控制节距偏差在合理范围内，避免因节距不均导致弹簧受力时出现侧向弯曲，也就是常说的失稳问题，尤其是长径比偏大的弹簧，节距一致性对工作稳定性的影响更为明显。从安装边界来看，这类弹簧的安装通常需要配套导向结构，要么在弹簧内孔穿装导向杆，要么在弹簧外部加装导向套，避免压缩过程中弹簧出现径向偏移，导向件与弹簧之间的间隙需要控制在丝径的10%-15%区间，间隙过小会增大摩擦阻力，影响弹簧力值输出精度，间隙过大则无法起到有效的导向约束作用。

　　弹簧的端部支撑形式直接影响受力均匀性，常规应用场景下如果采用不磨平的端部结构，需要保证端部至少有3/4圈的支撑圈，支撑圈与相邻有效圈的间隙要控制在允许范围内，避免支撑圈参与形变导致实际刚度与设计值出现偏差。在实际设备应用中，这类弹簧常被用于冲压模具的卸料板复位结构，模具开模状态下弹簧提供初始弹力将卸料板推回初始位置，合模过程中弹簧被逐步压缩，提供稳定的压料力，避免冲压过程中板料出现窜动；也可用于各类自动化设备的缓冲限位结构，在运动部件到达行程终点时提供渐变的阻力，降低刚性碰撞产生的冲击与噪音，延长设备部件的使用寿命。

　　设计过程中需要重点校核弹簧的疲劳强度，对于频繁往复压缩的工况，要对应选择合适的丝材材质，同时控制最大工作应力在材料的许用应力范围内，避免出现早期断裂失效。另外弹簧的旋向选择也需要结合装配场景确定，如果是安装在内孔中的弹簧，旋向要与配套的螺纹连接件旋向相反，避免装配过程中弹簧丝卡入螺纹间隙；如果是组合使用的嵌套弹簧，内外弹簧的旋向要相反，避免工作过程中两弹簧相互卡滞。从外形尺寸的适配性来看，该弹簧的外径尺寸要小于安装腔的内径，预留足够的径向膨胀空间，因为弹簧在受压缩时，外径会出现微量增大，如果安装腔尺寸余量不足，会导致弹簧外壁与腔壁摩擦，额外增加阻力甚至出现卡滞。弹簧的自由长度需要结合安装预压量确定，通常预压量设置为弹簧最大压缩量的10%-20%，避免安装后弹簧出现松动窜动，同时保证初始状态下就有足够的预紧力，防止设备运行过程中弹簧出现移位。
