可调式活动扳手五金工具结构设计

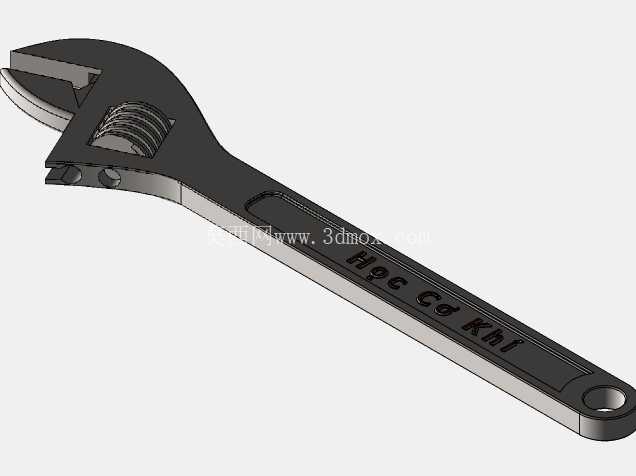

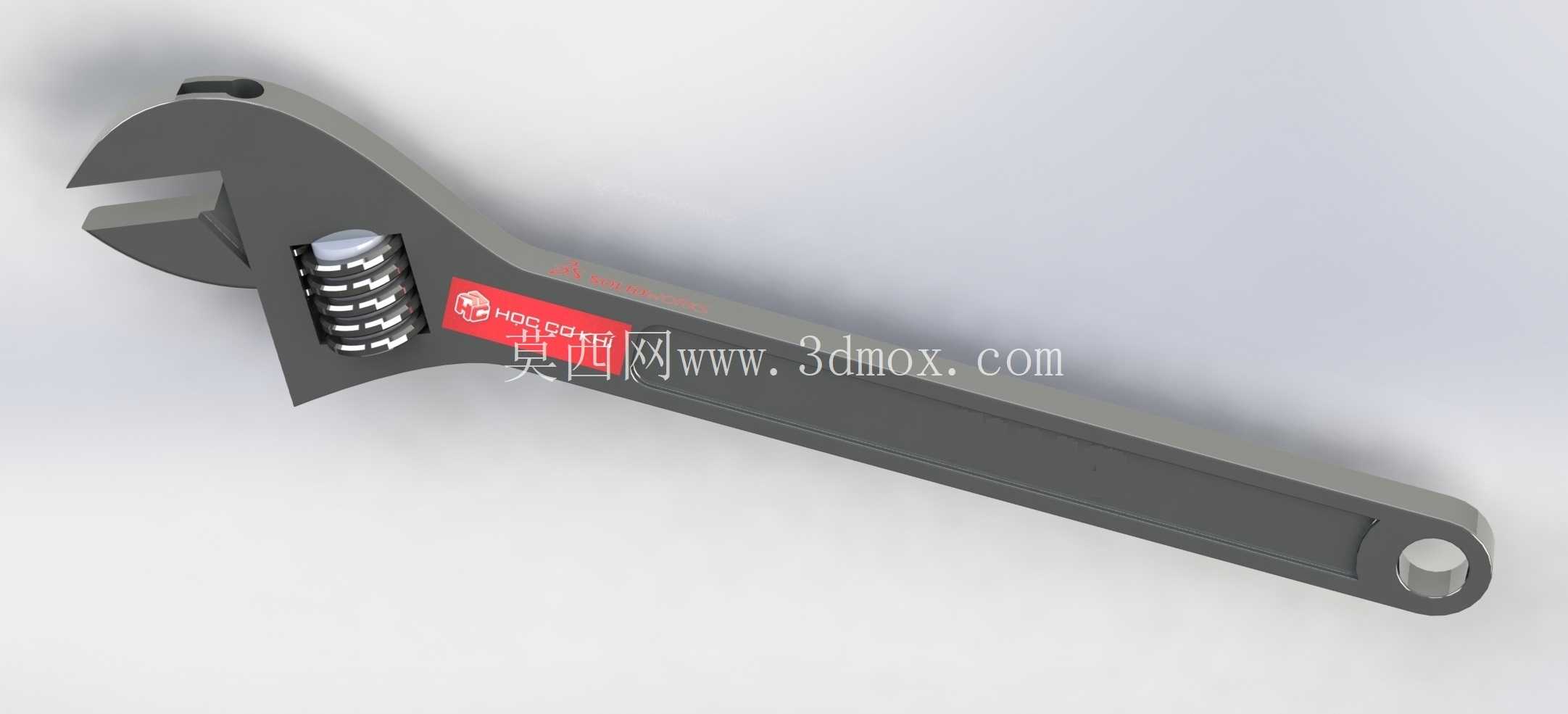

　　日常设备维保、小型机械装配、管线安装作业场景里，活动扳手是出镜率最高的手动夹持类工具之一，不同于固定开口的呆扳手，这类可调结构能覆盖一定范围内的多规格螺栓、螺母拆装需求，外出作业时无需携带整组不同开口尺寸的固定扳手，能有效减少工具负重，提升零散维保作业的效率。这款可调活动扳手的结构设计围绕实际作业的受力需求展开，整体采用长柄杠杆结构，通过延长力臂长度来降低拆装紧固件时的手部施力强度，手柄末端设置的挂孔可适配工具挂板收纳，也能在高空作业时配合安全绳系挂，避免工具坠落引发安全隐患。扳头部分的固定钳口与活动钳口均做了加厚处理，钳口咬合面设计有细密的防滑齿纹，拧动紧固件时能增大接触摩擦力，避免施力过程中出现打滑滑脱的问题，既减少螺栓棱角被磨圆的概率，也能降低打滑造成的手部磕碰风险。活动钳口的调节结构采用梯形螺纹螺杆传动，螺杆与钳身的导向槽做了精密配合，转动调节蜗杆时，活动钳口可沿导向槽平稳滑动，实现开口尺寸的连续调节，调节螺杆的滚花表面做了防滑处理，即便手部沾有少量油污也能顺畅转动调节，无需额外辅助工具就能快速适配不同规格的紧固件。

　　从结构设计的细节来看，扳头与手柄的过渡位置做了圆弧过渡强化处理，这个位置是扳手受力时应力最集中的区域，通过加大过渡圆角、增加局部壁厚的方式，能有效分散大扭矩施力时的结构应力，避免长期使用后出现应力断裂的问题。手柄部分采用符合人体工学的平直造型，表面无多余凸起，握持时受力均匀，针对大扭矩拧动场景，手柄长度的设计经过受力测算，常规成年男性单手握持施力时，可输出满足M6到M24规格紧固件拆装所需的扭矩，同时不会因为力臂过长导致施力过载拧断螺栓。这款扳手的开口调节范围覆盖0到30mm区间，可适配常见的六角螺栓、螺母，以及部分方形紧固件，在给排水管线安装、小型设备拆机维保、家具组装、五金加工件临时夹持等场景下都能适用。

　　建模过程中，活动钳口与导向槽的配合间隙控制在0.1mm以内，既保证钳口滑动顺畅无卡滞，又避免间隙过大导致拧动时钳口晃动、咬合错位的问题；调节蜗杆与钳身的安装位做了限位结构，防止蜗杆在使用过程中从安装槽内脱出，同时蜗杆的齿形与活动钳口底部的齿条做了完全啮合匹配，调节时无空行程，开口尺寸调整到位后不会自行滑动移位。钳身整体采用一体化结构设计，除活动钳口、调节蜗杆、固定销轴外无多余零散零件，长期使用不易出现零件脱落丢失的问题，日常维护仅需定期在螺纹配合处涂抹少量润滑脂，就能保证调节结构长期顺畅运作。

　　针对不同作业场景的使用需求，这款结构也可做针对性调整，比如针对频繁大扭矩作业的场景，可适当加厚扳头位置的壁厚，提升整体结构强度；针对狭小空间作业场景，可缩短手柄长度，设计为短柄迷你款活动扳手，满足狭窄空间内的紧固件拆装需求。钳口的咬合齿纹角度经过反复测算，齿尖朝向施力反向，拧动紧固件时齿尖能牢牢卡入紧固件的棱角位置，即便紧固件表面有轻微锈蚀、油污，也能保持稳定咬合，不会出现打滑问题。整体结构没有多余的装饰性设计，所有造型特征都服务于功能需求，从受力传递路径来看，手部施加的握力通过长手柄传递到扳头位置，钳口的咬合面将扭矩均匀传递到紧固件接触面，应力分布均匀，无明显的应力薄弱点，完全能满足日常手动拆装作业的强度需求。
