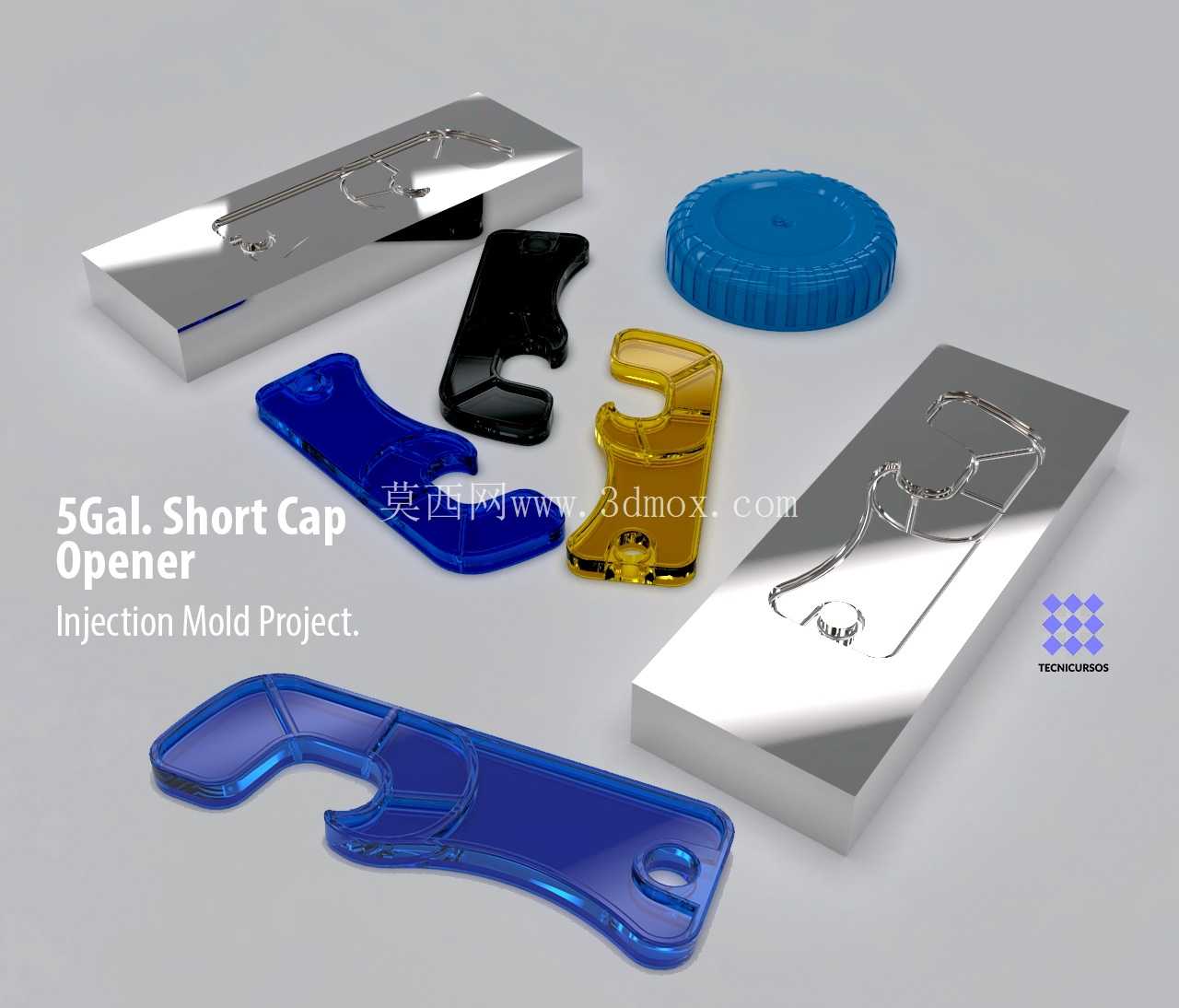

五加仑短盖开瓶器注塑模具镶件结构

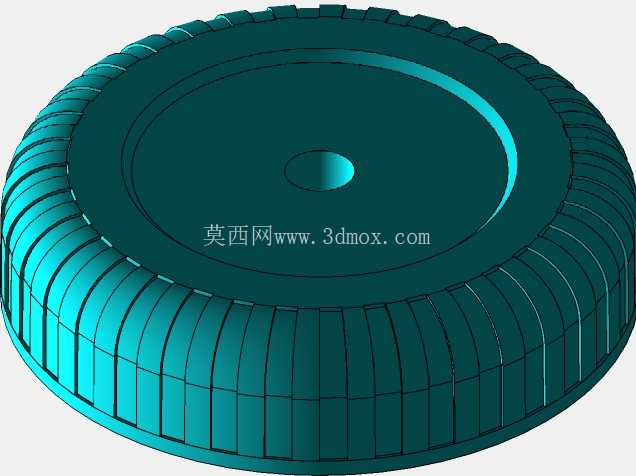

　　日常桶装水配送、终端饮水站点的运维场景里，五加仑桶装水的短盖开启一直是高频重复操作，传统金属开瓶器易刮伤桶口密封面，造成二次污染或者密封失效漏液，这款开瓶器的注塑模具镶件原型，正是针对这类批量塑件生产的前置验证结构。从实际使用功能来看，成品开瓶器需要适配标准五加仑水桶短盖的卡扣尺寸，施力时能均匀咬合盖体边缘的防滑齿，不会出现单点受力导致的盖体碎裂，同时手柄区域的弧度贴合人手握持的发力角度，长时间批量开盖作业也不会产生明显的硌手感，尾部的挂孔可以配合挂绳或者挂钩，方便配送人员随身携带，不会在搬运途中遗失。

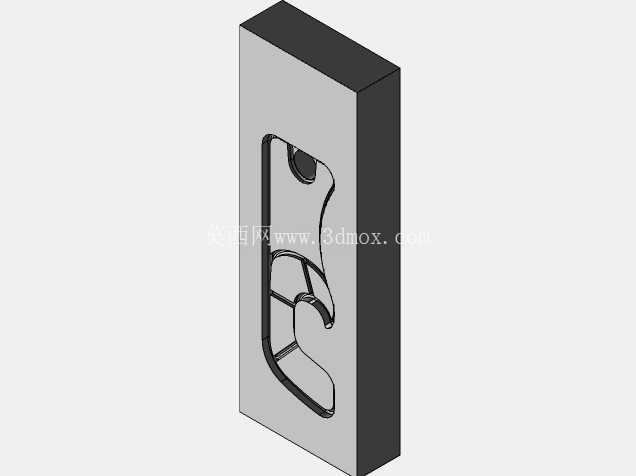

　　设计这套镶件结构的时候，首先要考虑ABS材料的成型收缩率，不同批次的ABS原料收缩率浮动范围在0.4%-0.8%之间，镶件的型腔尺寸需要预留足够的修模余量，尤其是开瓶器咬合齿的位置，尺寸公差需要控制在±0.02mm以内，否则成型后的塑件会出现卡盖或者打滑的问题。进胶点的位置选在手柄尾部的挂孔侧边，避免进胶痕迹残留在咬合齿的工作面上，后续去除浇口的时候也不会损伤功能区域，冷却水路的排布沿着镶件的轮廓走，距离型腔壁的距离保持在12-15mm，保证塑件各个区域冷却速率一致，避免出现翘曲变形，尤其是开瓶器的平直受力段，如果冷却不均产生弯曲，使用时受力会集中在局部，很容易出现断裂。

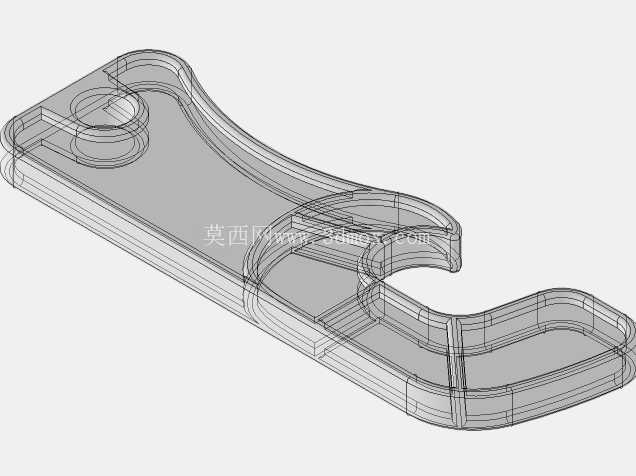

　　从外形尺寸来看，单块镶件的长宽尺寸适配标准模架的1520模仁规格，开框深度控制在28mm，不需要额外定制非标模架，能降低模具的制造成本，镶件的分型面沿着开瓶器的最大轮廓线设置，避免出现倒扣结构，不需要额外设计滑块或者斜顶，简化模具结构的同时，也能减少生产过程中的故障点。安装边界上，镶件和模仁的配合采用H7/m6的过渡配合，定位销的位置设置在镶件的两个对角，合模时能精准定位，不会出现错位导致的塑件飞边，镶件底部预留了5mm的承压块安装位，生产时承受注塑机的锁模压力，避免长期生产后镶件出现凹陷变形。这套镶件成型的塑件，整体厚度从咬合端的3mm过渡到手柄端的4mm，既保证了咬合端的刚度，不会在开盖时出现形变打滑，也让手柄区域有足够的韧性，摔落时不会轻易断裂，表面的防滑纹理直接在镶件上放电加工成型，不需要后续做晒纹处理，减少塑件的后工序成本。实际试模的时候，需要注意注塑压力的控制，咬合齿区域的填充速度要适当放缓，避免出现困气导致的缺胶，保压时间控制在8秒左右，能保证塑件的尺寸稳定性，冷却时间12秒即可开模取件，整个成型周期控制在25秒以内，能满足批量生产的效率要求。

　　不同于通用开瓶器的设计，这款针对五加仑短盖的结构，特意在咬合位置做了内凹的避让槽，开盖时不会接触到桶口的密封内膜，避免把内膜戳破导致饮用水漏出，手柄处的弧度经过多次调整，握持时的受力点落在手掌的大鱼际区域，发力时更省力，哪怕是单手操作也能轻松撬开密封盖。镶件的材质选用预硬钢，不需要后续淬火处理，加工完成后可以直接装配使用，表面抛光到800目，成型后的塑件表面光滑无毛刺，不会在使用时划伤操作人员的手，镶件的边角处都做了R0.5的圆角处理，避免装配时割伤模具工人的手部，也能减少应力集中，延长镶件的使用寿命。
