烷基化工艺核心处理装置三维结构设计

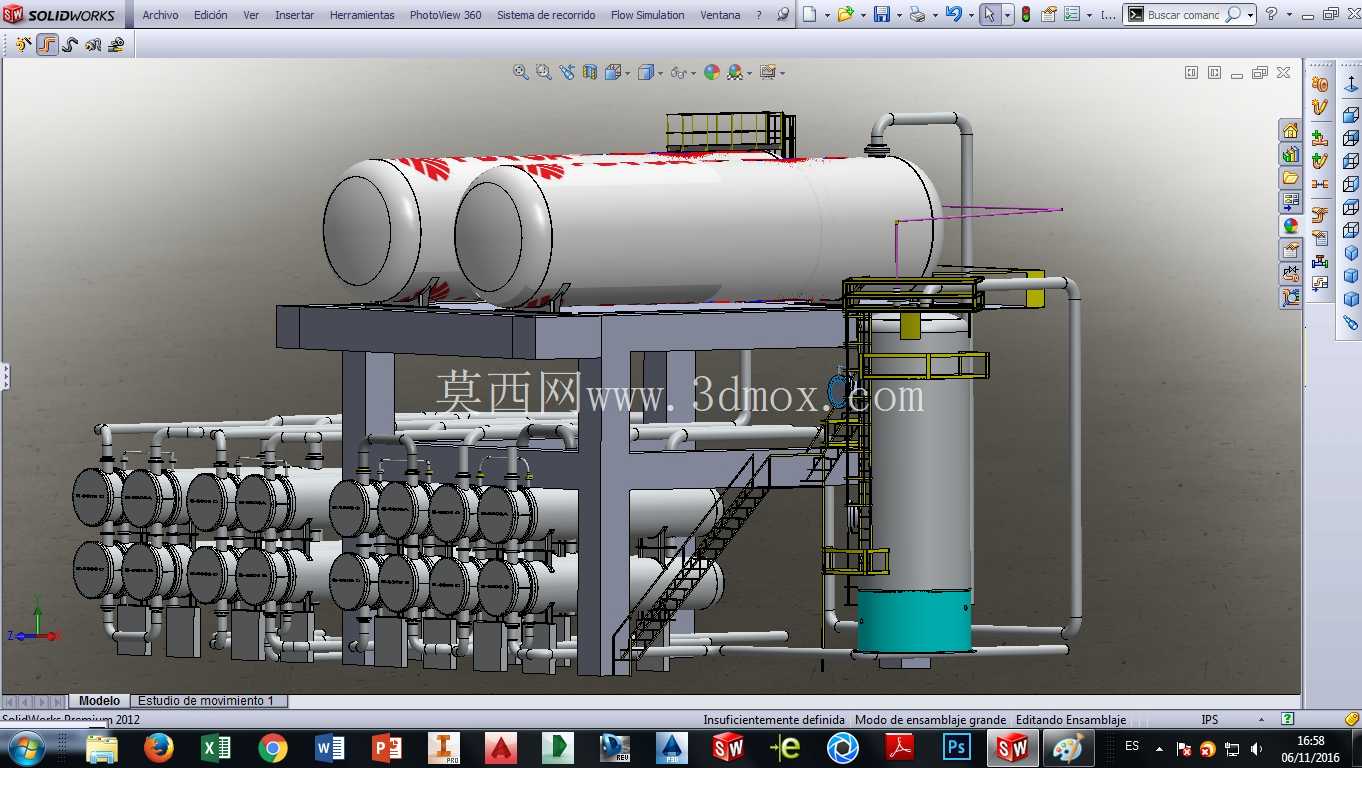

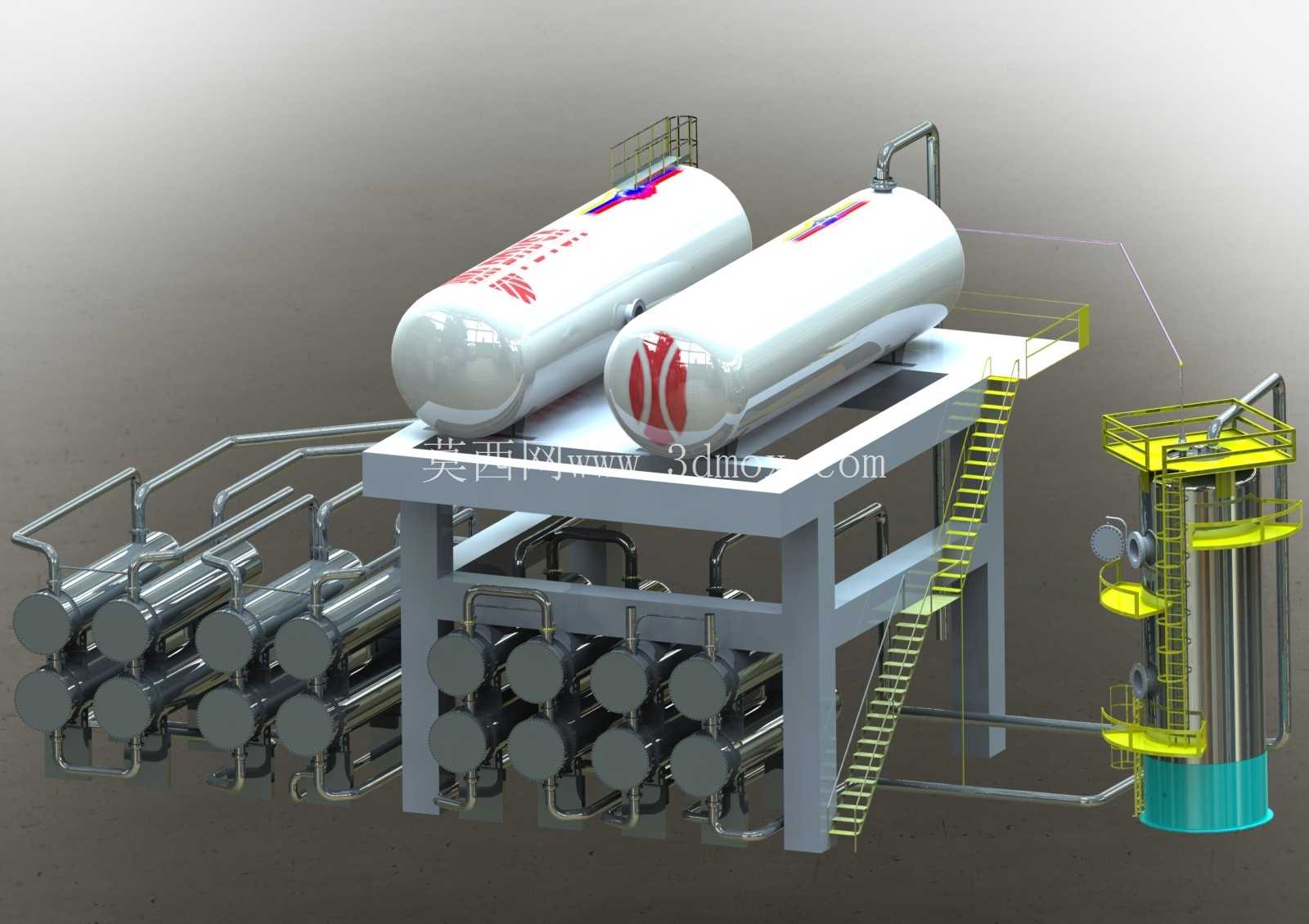

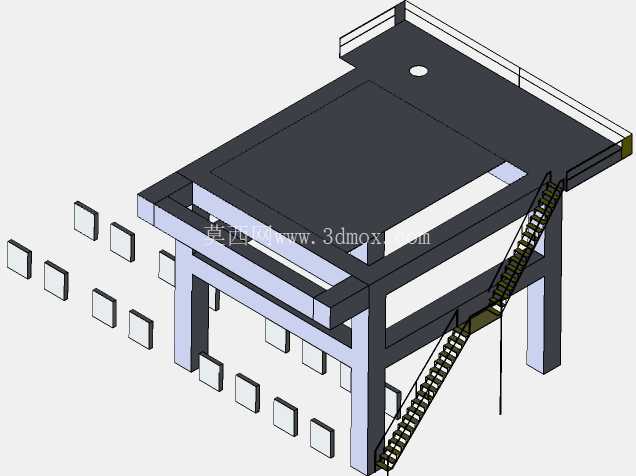

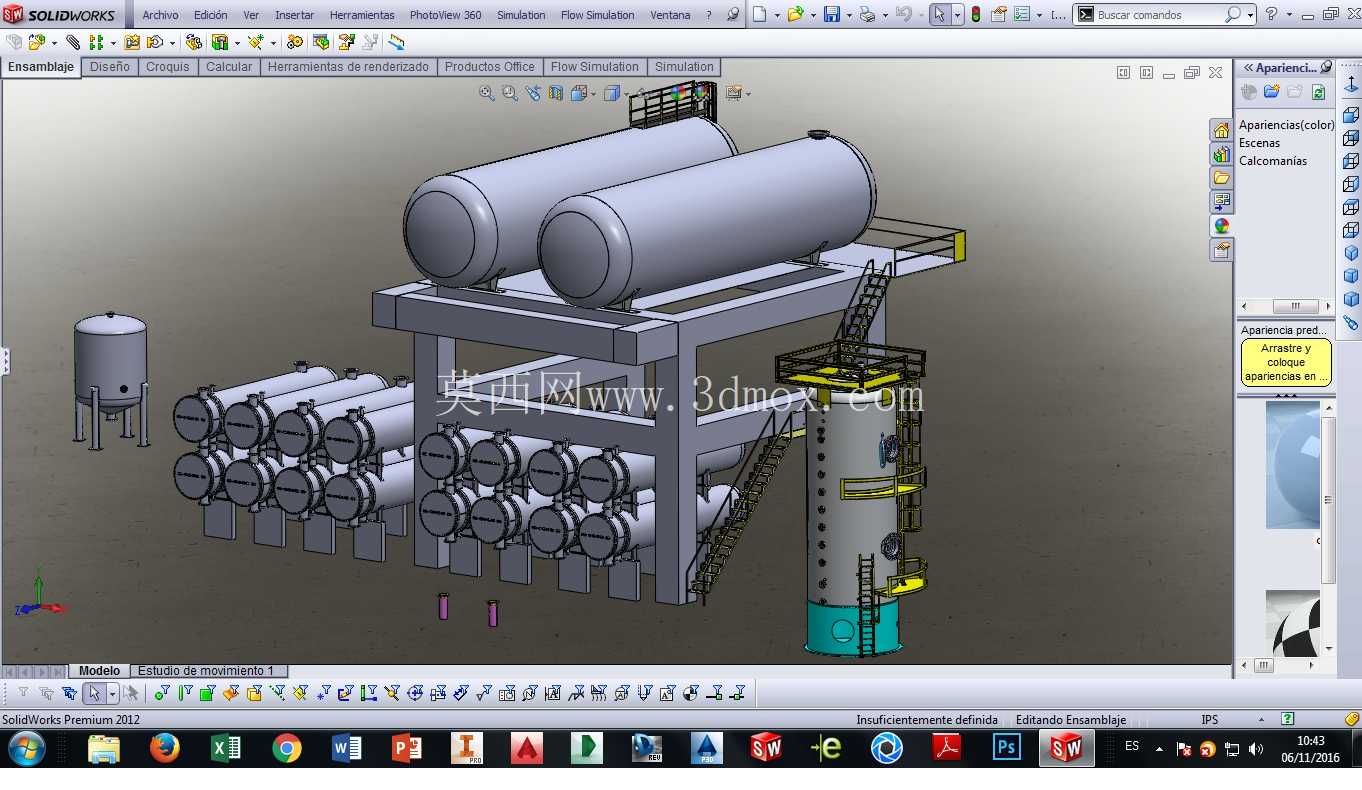

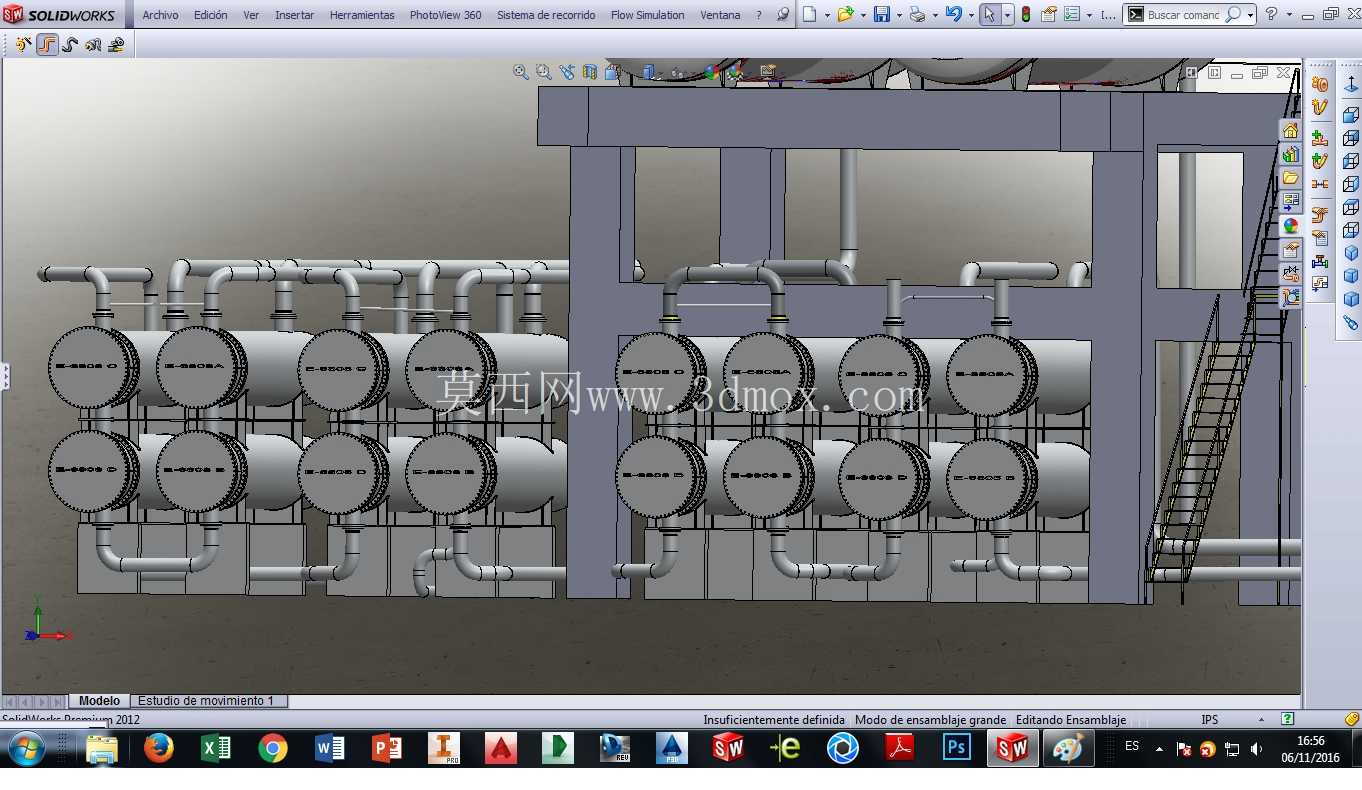

　　这套烷基化装置的三维结构，完整还原了炼厂烷基化单元核心反应后处理段的设备排布逻辑，整套设备依托撬装式钢框架做集成布置，所有卧式罐体、立式处理单元、管壳式换热组都通过型钢框架做载荷承载，框架预留的检修爬梯、操作平台完全贴合现场巡检与检维修的作业空间要求，不会出现建模时常见的操作空间预留不足、爬梯角度不符合安全规范的问题。从实际应用场景来看，这套装置主要服务于炼油厂烷基化油生产工段的后处理环节，16台管壳式交换器成组排布在框架下层，承担反应流出物的多级换热任务——烷基化反应产物从反应器出来后温度较高，需要通过多台换热器依次与冷进料、循环冷媒、冷却水做逐级换热，把物料温度降到后续分离工序要求的区间，换热组采用成排卧式布置，管程进出口统一朝向操作侧，既方便管道配管时做集中排布，也能减少管廊的占用空间，每台换热器的管箱端都预留了足够的抽芯检修空间，满足现场管束更换、清洗的作业边界要求。

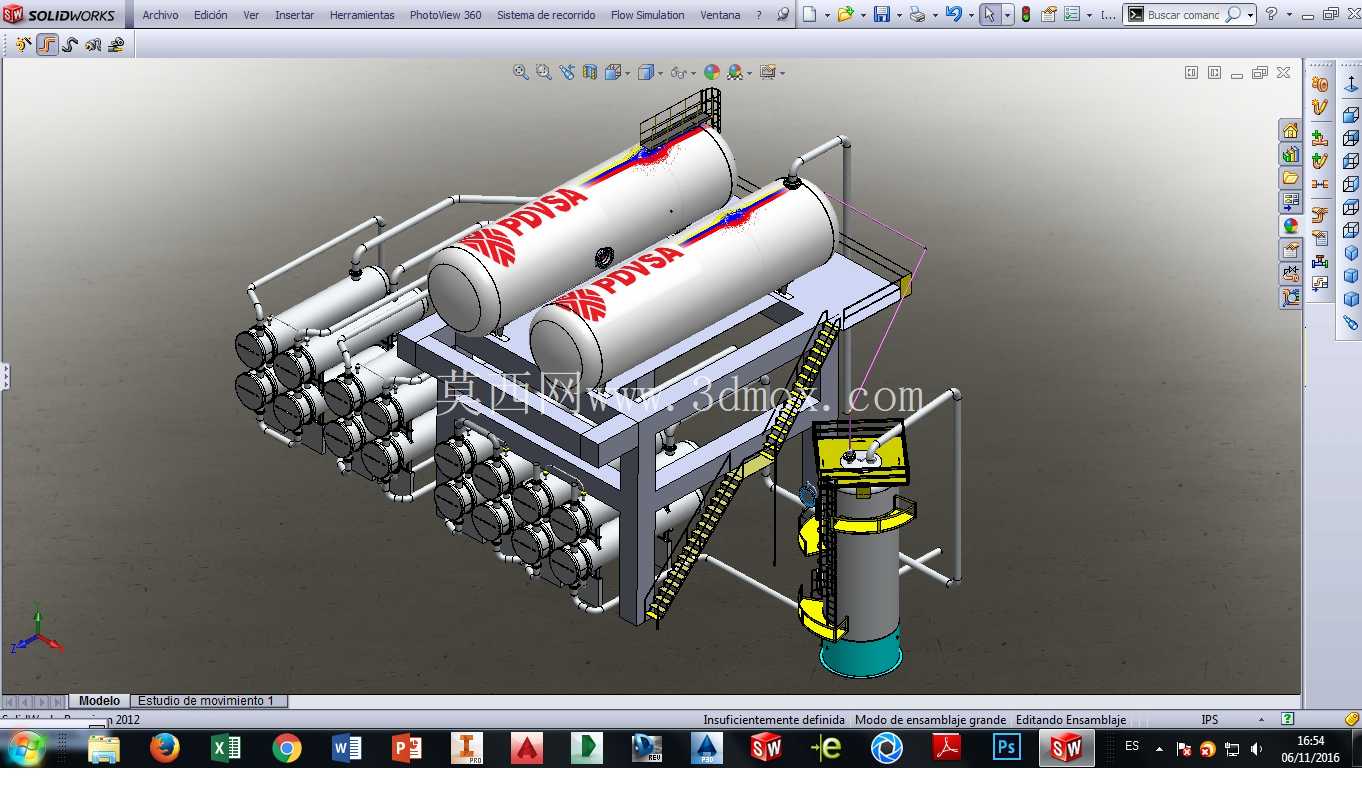

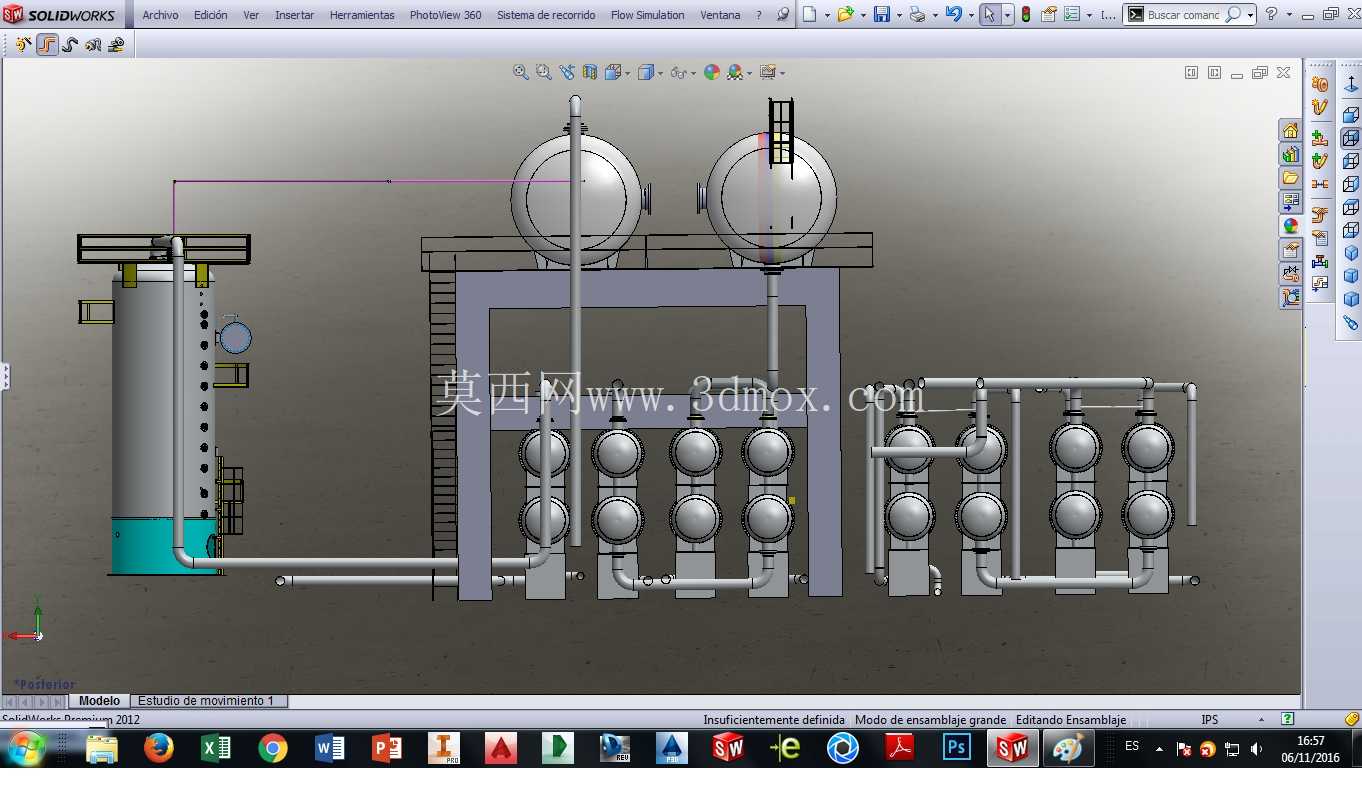

　　框架上层布置的2台卧式脱丙烷接收器，是丙烷分离工序的核心气液分离设备，罐体上的接管位置、人孔设置、液位计接口都按照实际工艺要求做了定位，两台接收器并联布置，既可以切换操作也可以并联运行，罐体鞍座与框架梁的连接位置做了加强筋处理，匹配满液状态下的设备载荷，避免运行过程中出现框架形变。旁侧立式布置的焦油中和器，承担烷基化反应副产酸溶焦油的中和处理任务，设备上的搅拌接口、加药口、出料口都做了准确建模，设备周边的操作平台宽度满足单人操作加药、检修搅拌装置的空间要求，爬梯的踏步间距、护栏高度都符合化工装置的安全设计规范。

　　建模过程中完全按照工艺管道的走向逻辑做管线排布，所有工艺管线的弯头、法兰、阀门位置都贴合实际配管要求，没有出现管线穿设备、穿框架的干涉问题，设备之间的管线间距满足保温层施工、日常巡检的空间要求，整套装置的安装边界完全匹配常规炼厂烷基化单元的预留场地尺寸，撬装框架的底座预留了地脚螺栓安装孔位，可以直接在现场完成找平固定后对接外部工艺管线。对于从事化工设备设计、炼厂装置改造的从业者来说，这套模型可以直接作为撬装式烷基化后处理单元的排布参考，换热组的成组布置方式、卧式容器与立式设备的空间搭配逻辑，都能给同类装置的布局设计提供实际参考，建模时对设备接口、操作空间、检修边界的细节处理，也能避免新手建模时容易忽略的工程实际问题，比如人孔开启方向正对爬梯、换热器抽芯距离不足、操作平台宽度不够等常见设计疏漏，整套结构的载荷传递路径清晰，从设备到框架梁再到底座的受力逻辑合理，不会出现结构强度不足的设计问题。
