便携式5升燃油存储转运容器结构设计

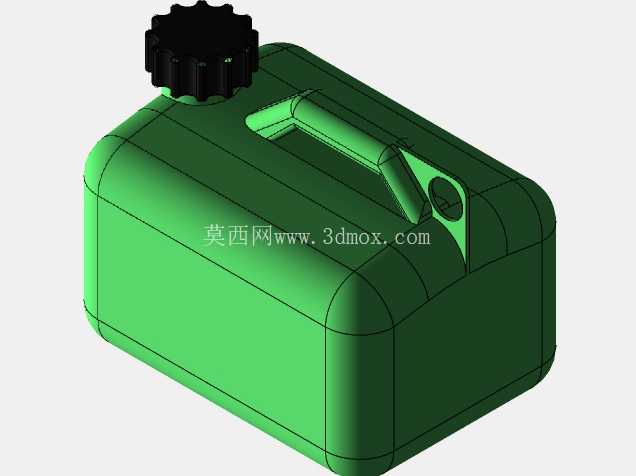

　　容器顶部集成一体化注塑成型的手持提手，提手的握持弧度按照成年人手部握持尺寸做了适配，提手与桶身的连接位置做了加厚的加强筋过渡，能够承受满油状态下的整体重量，长期使用不会出现提手根部断裂的问题，提手内侧预留的握持空间足够佩戴劳保手套时操作，符合户外作业的实际使用习惯。注油口设置在桶身顶部靠前位置，采用带防滑齿纹的旋转密封盖，盖体的齿纹深度足够在手部沾有油污时也能顺利旋拧开合，密封盖内部预留了密封胶圈的安装槽位，能够保证容器倒置、晃动时不会出现燃油渗漏，注油口的口径适配常规燃油漏斗的尺寸，加注燃油时不会出现洒漏。在户外作业、小型动力设备运维、应急储备等场景中，小容量便携燃油容器是高频使用的配套工装，这类容器需要兼顾便携性、密封性、结构强度与使用便利性，避免燃油渗漏、携带滑脱等实际使用中的常见问题。本次设计的5升容量燃油存储容器，针对日常零散燃油转运、小型通用动力设备补油的实际需求做了针对性的结构优化，整体采用圆角过渡的长方体主体结构，相比传统方正桶身，圆角设计能够降低磕碰时的应力集中，在跌落、挤压工况下减少壳体开裂的风险，同时也能避免尖锐棱角在携带过程中剐蹭作业人员衣物或周边设备。

　　桶身的壁厚按照常用塑料燃油容器的强度要求做了均匀设计，壳体厚度保持一致，避免注塑成型时出现缩痕、应力不均的问题，桶身侧面的平面区域可以预留标识粘贴位置，方便标注盛装燃油的类型、加注日期等信息，避免不同类型燃油混装引发的设备故障。从安装与适配边界来看，该容器的整体外廓尺寸控制合理，能够放入常规越野车的侧门储物格、户外工具箱的预留仓位，也可以适配多数小型发电机、园林机械配套的备用油箱固定位，不需要额外改造固定支架即可直接放置使用。在结构设计过程中，重点考虑了实际使用中的几个核心痛点：一是满油状态下的重心控制，提手位置设置在桶身重心的正上方，手提携带时桶身不会出现倾斜洒漏的问题；二是堆叠存放的适配性，桶身顶部与底部做了对应的限位凹凸结构，多个容器堆叠存放时不会出现滑落，适合仓储、车载运输时的多层码放；三是残留燃油的排放，桶身底部的内表面做了微小的倾斜角度，朝向注油口一侧略微降低，能够在倾倒燃油时尽可能减少桶内的残油留存，避免长期存放时残留燃油变质堆积。

　　这类小型便携燃油容器不同于大容量工业储油设备，它的使用场景更偏向零散、机动的补油需求，比如园林作业时给油锯、割草机补充混合燃油，户外应急供电时给小型发电机补油，自驾穿越时作为车辆备用燃油的存储容器，因此在设计时没有采用复杂的结构，所有部件都尽量一体化成型，减少装配环节的密封点，从结构本身降低渗漏风险，同时整体重量控制在合理范围，空桶状态下重量较轻，满油后单手提携也不会有过重的负担。壳体的转角位置全部采用大圆弧过渡，除了提升抗冲击性能之外，也能够在注塑成型时让材料流动更顺畅，减少成型缺陷，提升成品率。

　　密封盖的旋合行程做了合理设置，不需要过多旋转即可压紧密封胶圈，同时盖体与注油口之间设置了防脱限位结构，避免旋拧开盖时盖体脱落掉入油污或者泥土中，影响密封性能。提手与桶身的连接位置没有采用额外的装配结构，而是与桶身一体成型，消除了连接位置的松动、渗漏隐患，提手的截面采用椭圆形设计，相比方形截面握持时的压强更小，长时间提携不会产生明显的勒手感。在实际使用场景中，这类容器还需要考虑不同温度环境下的适应性，结构设计时预留了足够的材料膨胀余量，在高温环境下桶内燃油挥发产生内部压力时，桶身可以产生微小的弹性形变容纳压力变化，避免出现鼓包、开裂的问题，同时密封盖的密封结构也能够在一定压力范围内保持密封性能，不会因为内部压力升高出现渗漏。
