可调节配重式健身哑铃结构设计

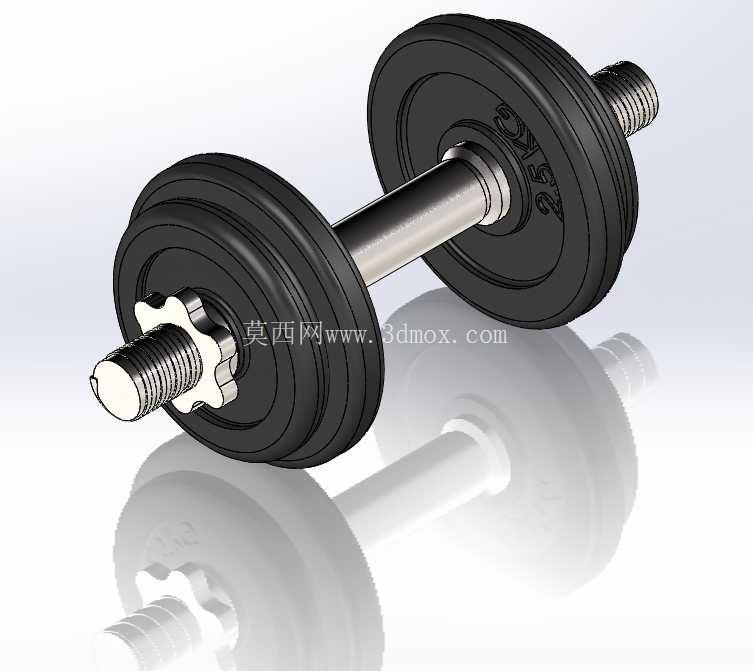

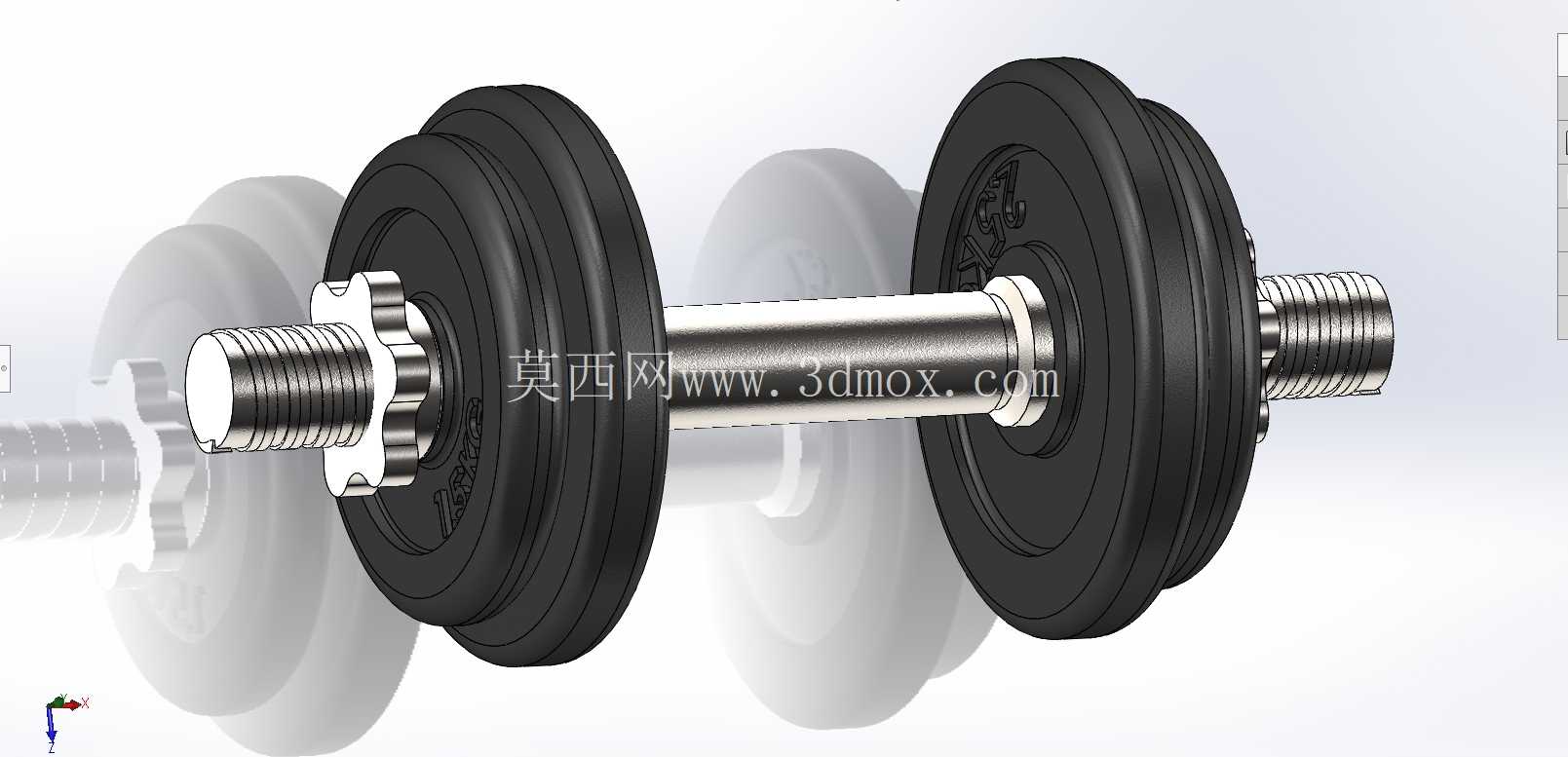

这款可调节配重哑铃的三维结构设计，核心围绕商用健身场景与家庭力量训练的双重需求展开，区别于固定重量哑铃的单一配重逻辑，整套结构采用杆身+可拆卸配重片+锁紧机构的组合形式，能够覆盖从入门康复训练到进阶力量提升的多档位配重需求。从实际使用场景来看，这类可调哑铃既可以放置在商业健身房的自由力量区，替代多组固定重量哑铃节省场地存储空间，也适合家庭健身场景下用户根据自身训练进度灵活调整配重，无需购置多套不同重量的哑铃，大幅降低器材购置成本与存放空间占用。

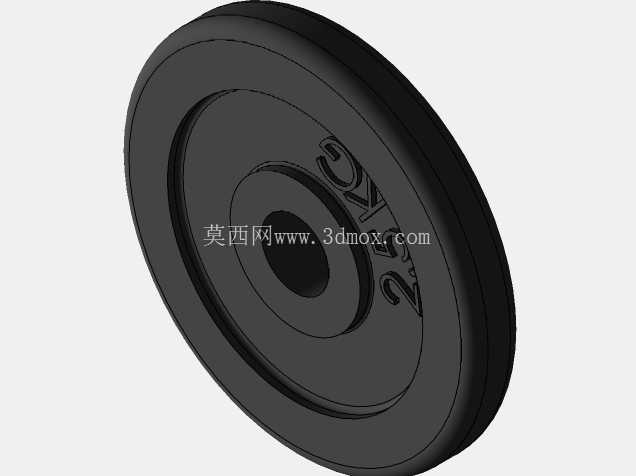

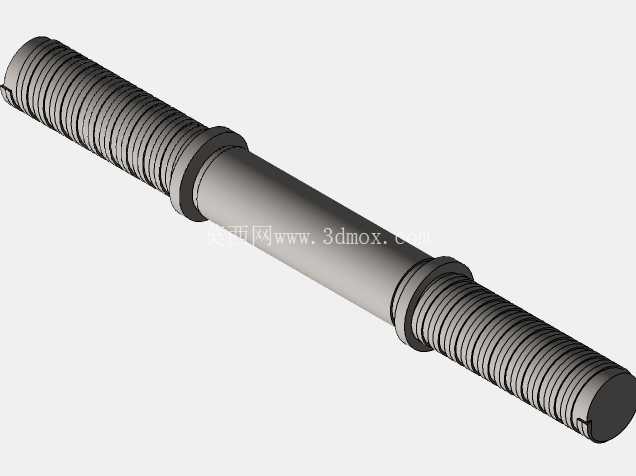

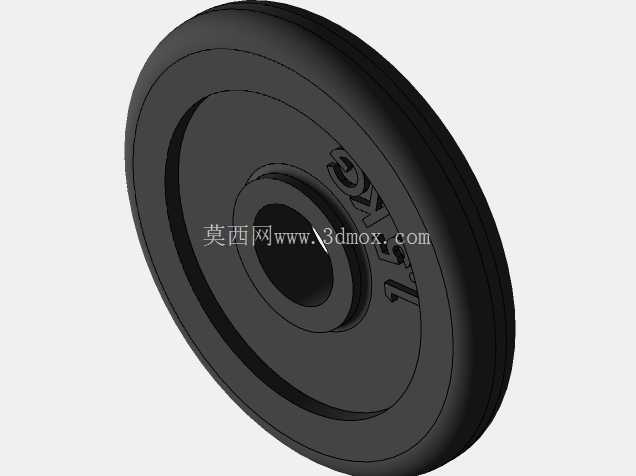

结构设计上，握持杆身采用滚花防滑处理的金属材质，杆身两端加工有标准三角螺纹，配合星形快拆锁紧螺母实现配重片的快速固定与拆卸，螺纹段的长度经过精准核算，既能够满足最大配重状态下所有配重片的安装余量，也不会因为螺纹过长导致锁紧后螺母突出杆端过多，避免训练过程中杆端剐蹭身体或者周边器材。配重片采用外缘带防滑凸筋的圆盘结构，中心孔与杆身采用小间隙配合，安装后不会出现径向晃动，每片配重片的厚度与重量经过标准化设计，相邻配重片的接触面做了平面度处理，叠装后不会出现倾斜错位，保证整套哑铃的重心始终与杆身轴线重合，避免训练过程中因为重心偏移产生额外的力矩损伤腕关节。

从安装边界尺寸来看，单组哑铃在最小配重状态下的整体长度控制在300mm以内，最大配重状态下长度不超过420mm，配重片的最大外径控制在180mm，这个尺寸范围既能够保证训练时双手握持的合理间距，也不会因为外径过大导致做弯举、卧推动作时配重片触碰身体或者地面。锁紧机构的星形螺母采用大尺寸防滑翼设计，用户无需借助工具，徒手即可完成配重片的松紧调节，螺母内部加装了防松垫片，即使在高频次的举重训练震动下，也不会出现螺母松动导致配重片滑脱的安全隐患。

设计过程中重点考量了实际训练的受力工况，杆身的直径设置为28mm，符合绝大多数成年用户的握持尺寸，杆身中间的握持段做了轻微的滚花处理，既能够增加手掌与杆身的摩擦力，避免出汗后打滑，也不会因为滚花过深硌伤手掌影响训练体验。配重片的材质采用高密度复合铸铁，表面做了哑光防锈处理，既能够保证单片配重的重量精度，误差控制在±20g以内，也不会因为长期使用出现掉漆、锈蚀的问题。整套结构的所有可拆卸部件都做了圆角过渡处理，没有尖锐棱角，避免训练过程中磕碰造成意外伤害。

从功能特性来看，这款哑铃的配重调节梯度设置合理，最小调节单位为2.5kg，用户可以根据不同的训练动作调整合适的重量，比如做肩部侧平举这类小肌群训练时可以使用较轻的配重，做硬拉、卧推这类大肌群复合动作时可以组装到最大配重。杆身两端的配重片安装位做了定位凸台，最内侧的配重片安装后会与凸台贴合，避免配重片向握持段滑动挤压手部，保证握持段的有效长度始终保持在120mm以上，满足不同手宽用户的握持需求。整套模型的结构完全按照实际加工工艺设计，所有部件都具备可加工性，杆身采用圆钢车削加工后做表面镀铬处理，配重片采用砂型铸造后做表面机加工与喷涂，锁紧螺母采用工程塑料内嵌金属螺纹嵌件的结构，兼顾锁紧强度与使用手感，完全可以直接用于实际产品的开模生产或者健身器材设计的参考案例。
