拱形带侧装孔连接支撑固定件结构

在各类中小型设备的机架拼接、外设组件挂载场景里，这类拱形跨接支撑件的使用频率一直不低，很多做非标设备组装、工装夹具搭建的结构工程师，在遇到两个安装面存在固定高度差、同时需要避让中间走线或凸起结构的需求时，往往会优先考虑这类一体成型的支撑结构。从实际使用场景来看，它既可以用在小型检测设备的外护板挂载、操作面板的支撑固定，也能适配自动化生产线旁的小型传感器安装支架、料道侧边的挡料组件固定，甚至部分民用五金的框架拼接里，也能见到同结构原理的零件。

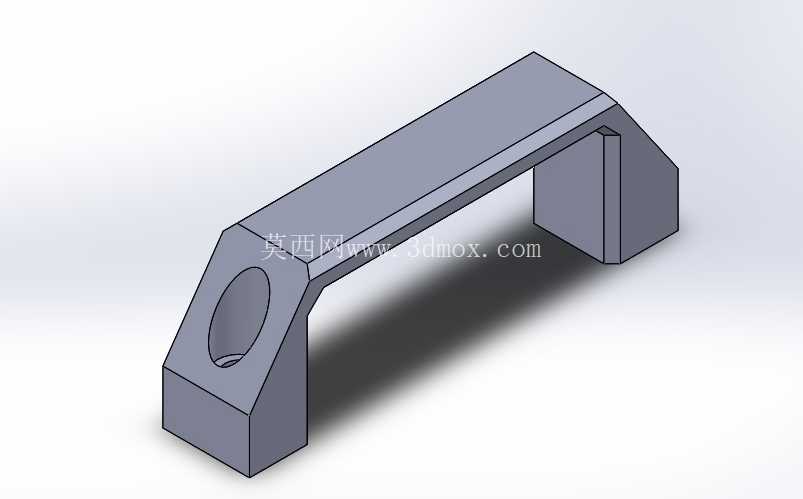

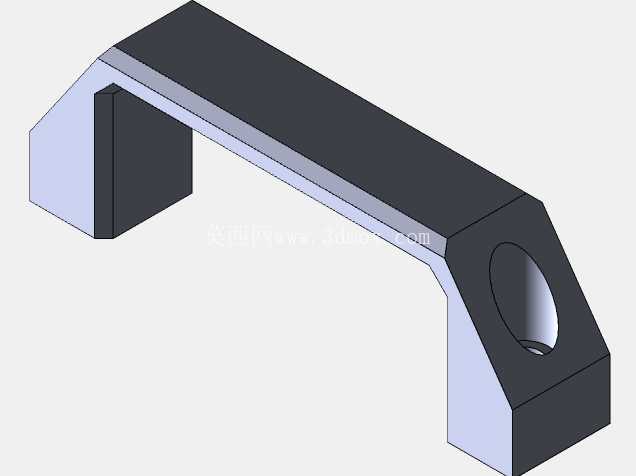

从功能特性上看，这个零件采用一体弯折式的拱形结构，两端的安装块做了加厚处理，其中一端预留了贯通的圆形安装孔，可直接穿入螺栓完成与安装基面的锁附，另一端为平整的贴合面，可根据实际安装需求加工沉头孔或焊接固定，中间的拱形跨梁部分做了等截面的加厚设计，在保证整体支撑强度的前提下，留出了足够的下部避让空间，不需要额外在安装位置做避空开槽，就能跨过下方的管线、凸台或是小型运动部件，减少了安装基面的二次加工工作量。和分体式拼接的支撑件相比，一体结构不存在拼接缝隙带来的装配误差，长期受载下也不会出现连接螺栓松动导致的支撑偏移，稳定性更有保障。

设计思路上，这个零件没有做多余的曲面造型，所有转角都采用了小圆弧过渡，既避免了锐边带来的安装划伤风险，也能减少应力集中问题，在受垂直方向的载荷时，应力可以顺着拱形的梁体均匀分散到两端的安装块上，不会在转角位置出现应力断裂的隐患。两端安装块的厚度做了差异化设计，带孔的一端厚度略大于平贴端，是因为穿螺栓锁附时该位置会承受更大的局部压应力，加厚处理可以避免螺栓锁紧时零件出现压溃变形；拱形梁的截面采用矩形结构，相比同截面积的圆管或方管，矩形截面的抗侧弯能力更强，当挂载的部件存在侧向偏载时，梁体不会出现明显的侧向形变。

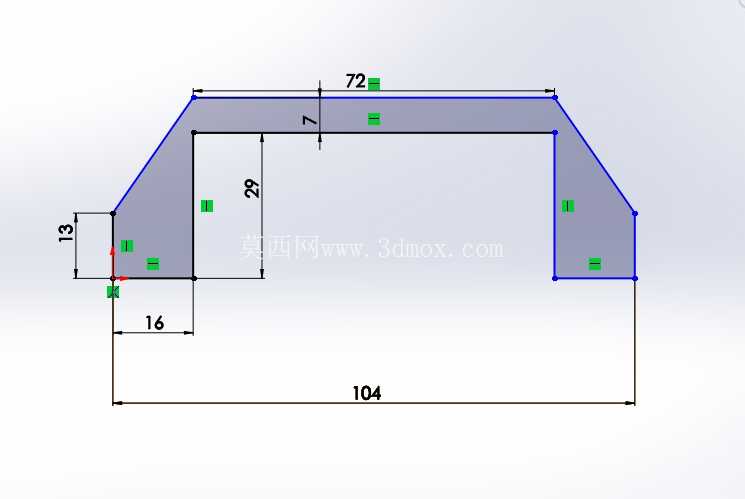

从安装边界来看，这个零件的整体跨距是根据常规小型设备的安装间距设计的，两端安装块的贴合面平面度公差控制在0.1mm以内，保证安装后和基面完全贴合，不会出现翘边导致的锁附应力；端部的安装孔孔径适配常规的M6-M8规格螺栓，孔位周边做了小尺寸的倒角处理，方便螺栓快速导入对位，不需要额外修磨孔口。零件的整体高度经过测算，刚好能跨过直径20mm以内的走线槽或是小型气缸等部件，不会和下方的组件产生运动干涉，安装时只需要在对应基面加工对应规格的螺纹孔，或是采用螺母对锁的方式，就能快速完成固定，不需要额外制作转接件。

在实际选型使用时，需要注意根据挂载部件的重量确认载荷方向，如果是垂直向下的静载荷，这个结构的支撑冗余量足够应对常规的小型部件挂载；如果存在频繁的振动载荷，可以在平贴端增加定位销孔，通过定位销分担横向的剪切力，避免长期振动下螺栓出现剪切断裂。另外这个零件的结构没有做密封或特殊表面处理的预留，更适合在干燥的室内设备环境使用，如果是在潮湿或有腐蚀介质的场景使用，可以在建模阶段调整表面处理的预留尺寸，适配镀锌、喷塑等表面处理工艺的厚度要求，不会影响最终的装配精度。
