双铰接式望远镜三脚架连接底座结构

　　该结构件作为光学观测设备与支撑脚架之间的核心连接载体，主要应用于户外天文观测、远距离测绘作业、野外靶场观测等场景下的镜身支撑环节，承担镜身与脚架之间的载荷传递、角度调节限位的核心作用，区别于普通相机快装底座，该类双铰接结构需要承载大口径双筒望远镜、观靶镜的较大自重，同时要满足俯仰角度调节过程中的阻尼保持、无旷量锁紧的使用要求，避免观测过程中出现镜身下滑、角度偏移的问题。

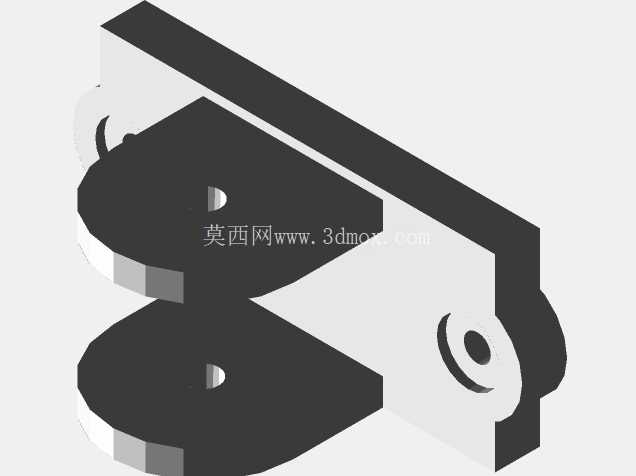

　　从结构功能上看，该底座采用上下两层平行安装板配合单侧铰接耳的布局形式，下层安装板用于对接三脚架顶端的标准连接螺孔，板面预留的沉孔结构可以适配通用的3/8英寸、1/4英寸脚架连接螺栓，沉孔设计可以保证螺栓安装后端面不突出板面，保证底座与脚架云台端面完全贴合，避免安装后出现倾斜晃动的问题；上层安装板用于固定望远镜镜身的连接卡座，同样预留对称的安装孔位，可以适配不同宽度的镜身固定卡箍，单侧的铰接耳结构集成了转轴孔与锁紧摩擦面，当调节观测俯仰角度时，铰接轴作为旋转中心，配合侧面的锁紧旋钮可以在-15°到90°的俯仰区间内任意角度锁止，摩擦面的接触面积经过核算，在锁紧后可以承受不低于5kg的镜身载荷不发生滑移，满足大部分民用观测类望远镜的承重需求。

　　在设计思路上，该结构优先考虑了户外使用的可靠性，整体没有采用薄壁易变形的结构，铰接耳与上下安装板为一体化成型结构，避免了拼接装配带来的装配间隙与强度短板，安装板的边缘做了倒角处理，既可以减少安装过程中的锐边划伤，也能降低零件搬运、装配过程中的磕碰变形概率；转轴孔的位置做了局部加厚处理，因为角度调节过程中转轴位置会承受反复的交变载荷，局部加厚可以避免长期使用后出现孔位磨损失圆、旷量增大的问题，上下安装板的平行度公差控制在0.1mm以内，保证镜身安装后光轴与脚架中轴线的同轴度，避免出现观测画面倾斜、重心偏移导致的脚架稳定性下降问题。

　　从安装边界来看，下层安装板的轮廓尺寸适配常规三脚架云台的安装面尺寸，不会出现安装后突出云台边缘、与脚架调节手柄产生运动干涉的问题，上层安装板的孔位间距覆盖了主流观靶镜、天文望远镜的卡箍安装尺寸，不需要额外加工转接板就可以直接装配，铰接位置的旋转半径经过校核，在最大俯仰角度下，镜身不会与下层脚架结构、云台手柄产生碰撞，保证角度调节的全行程顺畅无卡滞。在实际使用场景中，这类底座往往需要在温差较大的户外环境长期使用，因此结构设计上没有采用复杂的薄壁卡扣结构，所有受力部位均为实体结构，铰接位置的摩擦面没有做过度的表面抛光，保留了适当的表面粗糙度来提升锁紧后的摩擦力，避免低温环境下材料收缩导致锁紧力下降的问题；上下安装板的厚度经过载荷校核，在满载状态下板面的最大变形量不超过0.05mm，不会因为板面变形导致镜身光轴偏移，影响观测精度。不同于普通摄影用的快装底座，该结构不需要频繁拆装，因此没有设计快拆卡扣结构，而是采用螺栓直接固定的形式，提升连接的刚性，减少不必要的活动间隙，对于需要长时间定点观测的场景，这种刚性连接结构可以更好的保持镜身位置稳定，避免风载、触碰导致的镜身偏移，降低观测过程中的反复调整频率。
