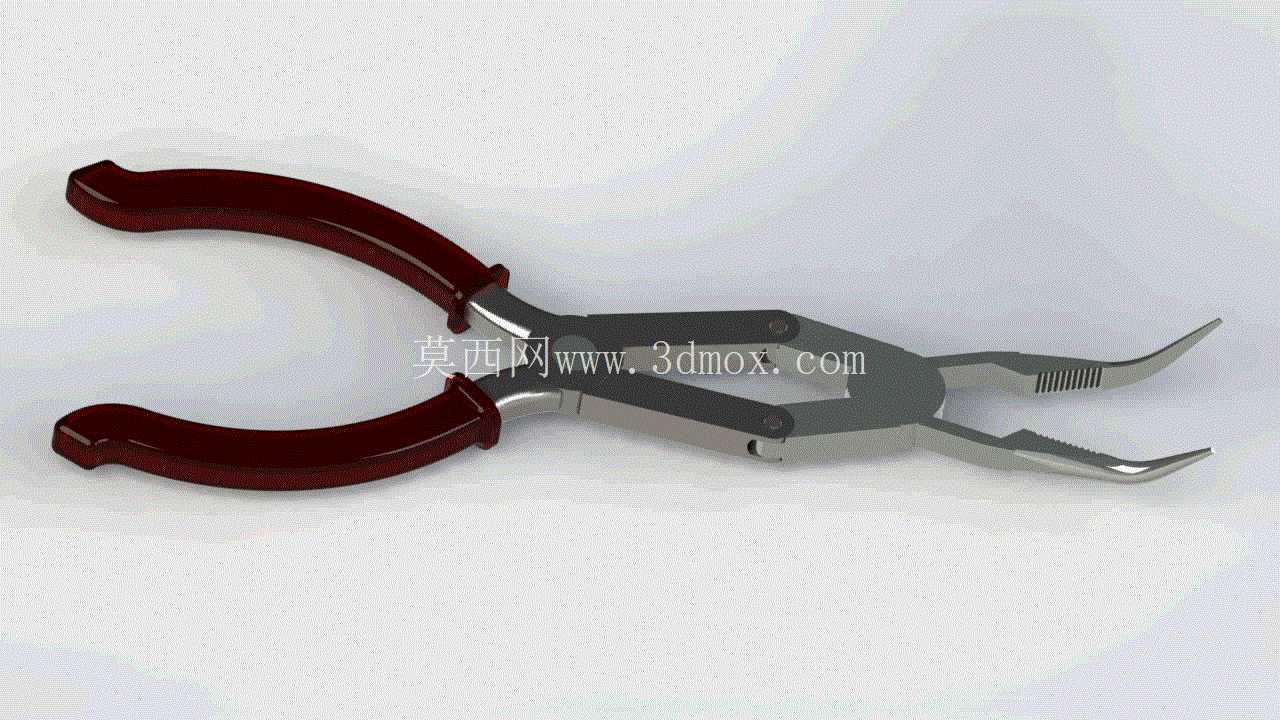

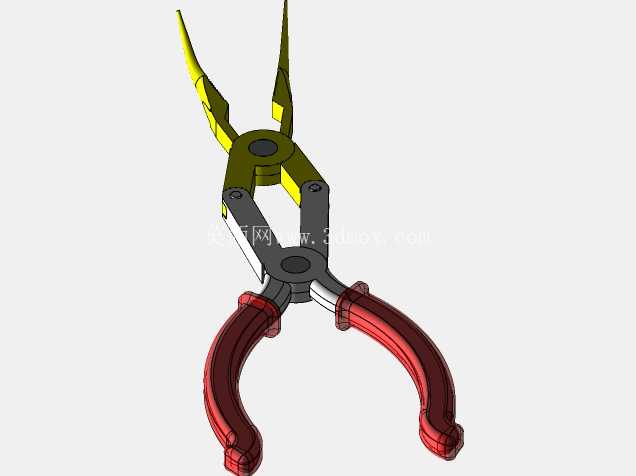

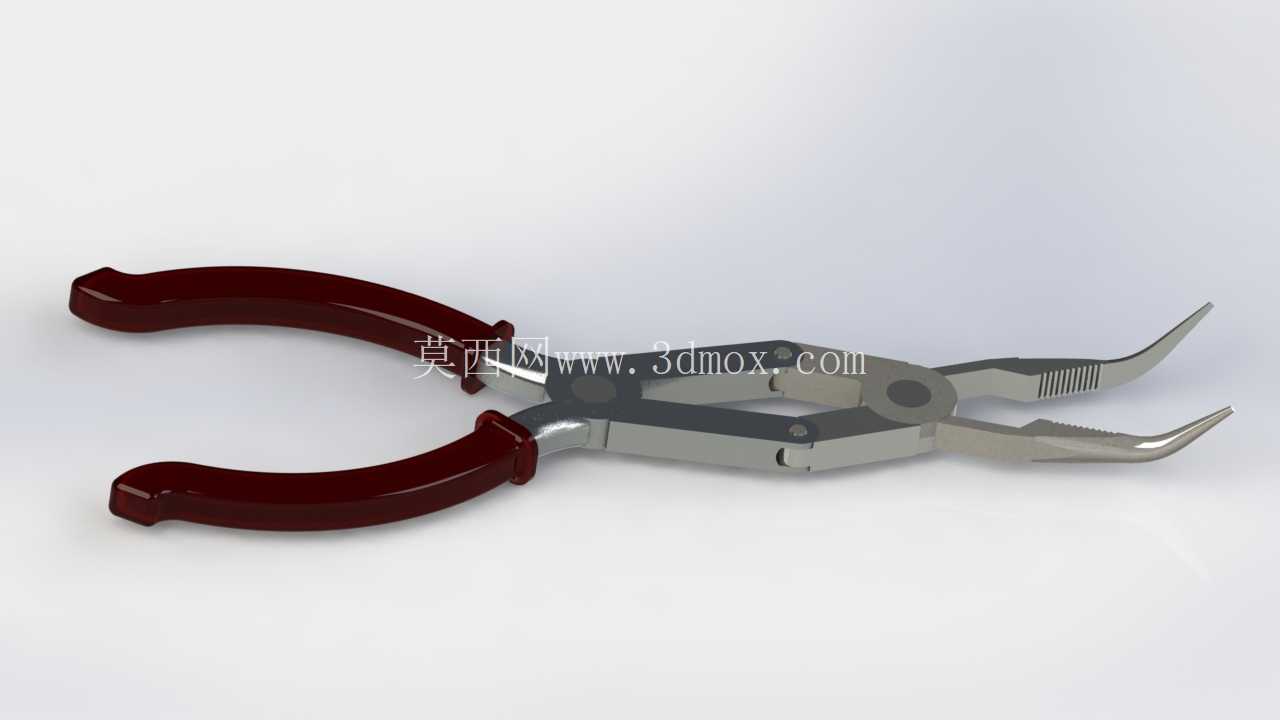

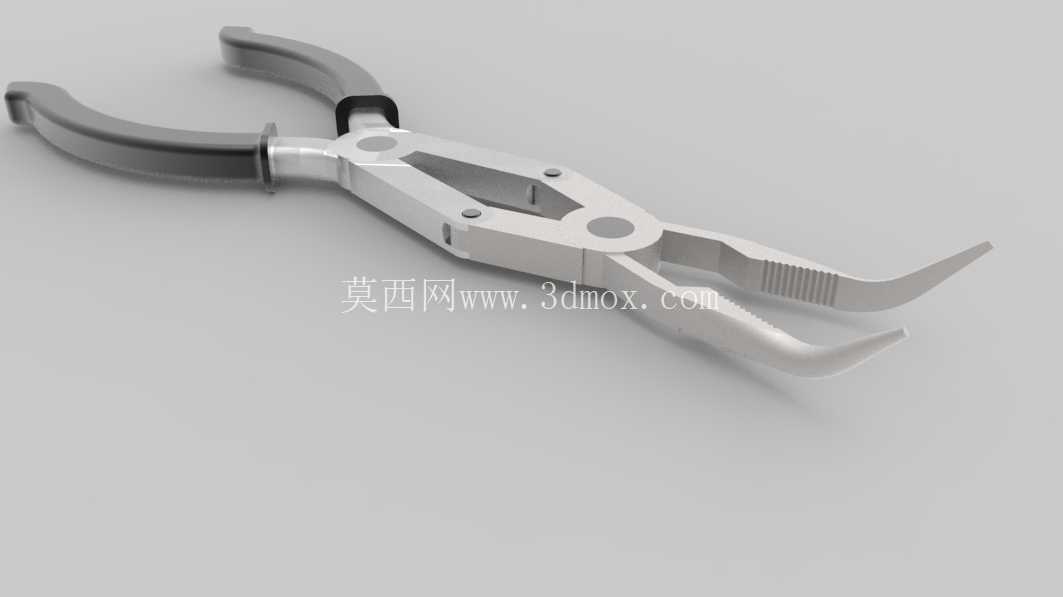

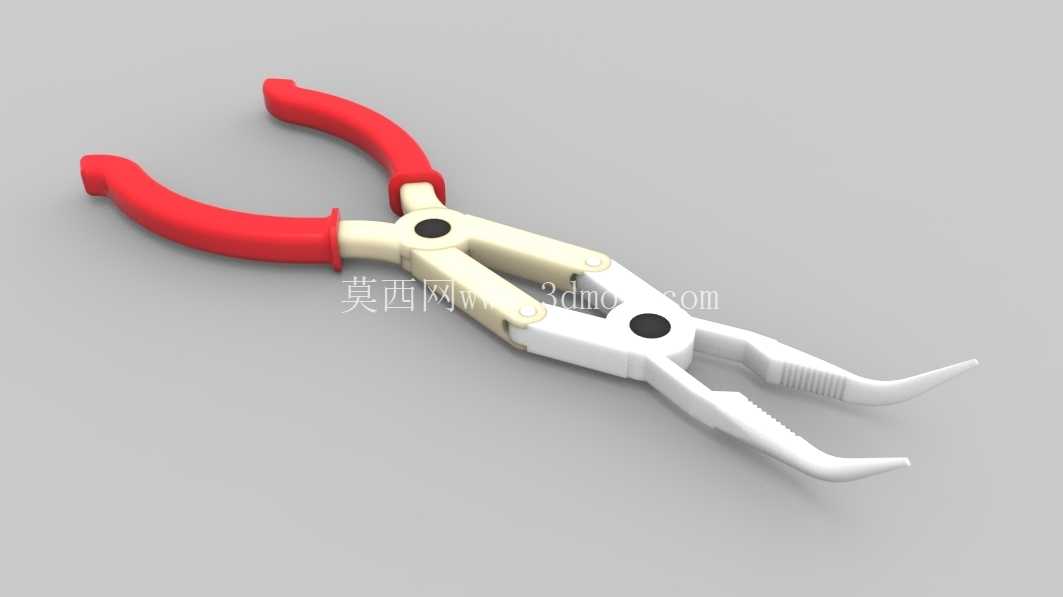

弯嘴双X联动省力夹持钳结构设计

这款钳具采用双X形铰接联动结构，区别于常规单支点钳的力臂传导逻辑，在实际装配、维修作业场景中，能在同等握持力下输出更大的夹持力矩，适配狭小空间内的精细夹持、弯折作业需求。从实际应用场景来看，这类钳具常被用于电子线束端子压接辅助、精密机械装配中细小零件的夹持定位、钣金加工中窄边位置的弯折校正，以及汽修作业中卡簧、小规格紧固件的取放，尤其是在操作空间受限、常规直嘴钳无法伸入的工位，弯嘴的结构设计能绕过遮挡结构，精准抵达作业点位。

从功能特性上看，钳头部分做了弯角处理，钳口内侧加工有细密的防滑齿纹，齿纹的深度与间距经过匹配调校，既能够保证对金属线材、薄钣金件的夹持摩擦力，避免作业过程中工件滑脱，又不会在软质工件表面留下过深的压痕，适配不同硬度材质的作业需求。双X铰接的结构设计，让钳头的开合角度比同规格常规钳更大，能够夹持直径范围更宽的工件，同时联动结构让两个钳臂的受力始终保持对称，不会出现单侧受力偏载导致的工件偏移问题，长时间作业时也能减少握持的发力负担。钳头的刃口部分做了局部淬火处理，硬度匹配剪切细铜丝、细铁丝的作业需求，刃口的间隙控制在0.02mm以内，保证剪切时断面整齐，不会出现毛边、挤连的问题。

设计思路上，首先是围绕狭小空间作业的核心需求确定弯嘴的角度，经过多轮场景验证，将弯嘴角度设定为45度，既能够保证伸入深度，又不会因为弯角过大导致力的传导损耗过多，影响夹持稳定性。铰接点的位置选择经过力矩计算，将支点向钳头方向偏移，在不增加钳臂总长度的前提下，提升力臂比，实现省力效果，同时双X结构的两个铰接轴采用过盈配合装配，轴与孔之间的公差控制在IT7级，保证铰接转动顺滑的同时，不会出现旷量，避免长期使用后钳口错位。手柄部分采用浸塑工艺包覆，包覆层的厚度设置为3mm，表面做了防滑纹理处理，握持时贴合手掌的受力曲线，手柄的张开角度适配成年人手掌的自然握持范围，长时间作业不会出现明显的手部酸胀感。钳身主体采用高碳钢锻造，整体经过调质处理，芯部保持足够的韧性，避免受力时出现断裂，表面做发黑防锈处理，能够适应车间内多油污、多湿度的作业环境，减少锈蚀概率。

从外形尺寸与安装边界来看，这款钳具总长度控制在160mm，钳头弯嘴部分长度为35mm，弯角处的最小通过宽度为12mm，能够伸入宽度15mm以上的缝隙内完成作业，钳臂最大开合角度为60度，最大夹持开口尺寸为30mm，能够覆盖绝大多数小型零件的夹持需求。铰接轴的直径为4mm，轴端做了铆压处理，不会在使用过程中出现松脱，钳头闭合时，钳口的贴合面间隙不超过0.01mm，保证对细小工件比如直径0.5mm的线材也能实现稳定夹持。手柄部分的包覆层外径最大处为28mm，握持时不会与周边的设备结构发生干涉，在工装夹具配套、设备售后维修、生产线装配工位使用时，不需要额外预留过大的操作空间，适配多数常规工位的操作边界。在实际建模过程中，所有的铰接配合面都做了圆角过渡处理，避免应力集中，提升结构的疲劳强度，钳身的减重槽设计在不降低结构强度的前提下，降低整体重量，让单手握持操作更灵活。钳口的齿纹采用斜向排布，与工件接触时的受力方向更贴合夹持发力方向，进一步提升防滑性能，针对需要带电作业的场景，手柄包覆层的绝缘性能也做了匹配设计，能够耐受常规低压作业环境的绝缘需求。
