工业机器人GP12安装支撑展台结构

在工业机器人产线集成项目里，支撑底座的设计合理性直接决定了机器人运行的重复定位精度与长期运行稳定性，这款GP12配套展台结构，正是针对安川GP12型号六轴工业机器人的安装需求开发的专用支撑构件。从实际应用场景来看，这类支撑展台多用于3C电子装配、小型零部件上下料、轻负载焊接工位的机器人抬高安装场景，当产线布局需要机器人作业范围覆盖更高的工位台面，或是需要避开地面走线、输送线体的干涉区域时，就需要这类定制化支撑结构将机器人本体抬升到指定作业高度，避免机器人底座直接固定在地面时出现的作业盲区，同时也能减少地面油污、切削液飞溅对机器人底座线缆接口的侵蚀。

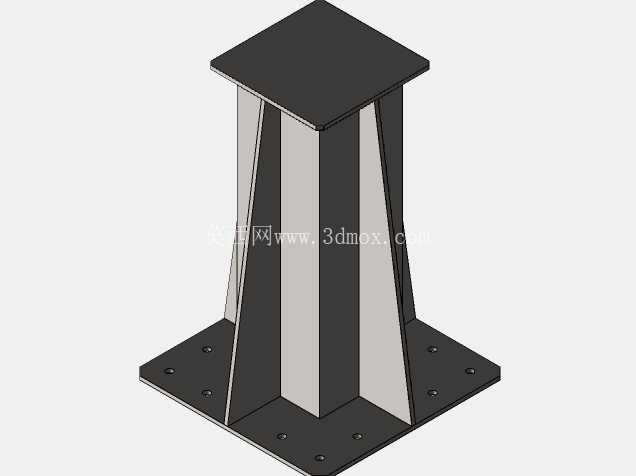

从结构设计思路来看，整个展台采用上下法兰板加中间筋板焊接的箱型支撑结构，没有采用整块方管切割的方案，核心是在控制整体重量的前提下最大化提升结构刚性。上下两块安装法兰板均采用整板切割加工，底部法兰板尺寸更大，沿板边均匀布置安装孔，用于和地面预埋的膨胀螺栓或者型材机架的安装面固定，孔位排布完全匹配工业现场常用的安装间距，不需要额外加工转接板就能直接固定；顶部法兰板的孔位则完全匹配GP12机器人底座的安装孔距，安装时不需要现场配钻，直接通过螺栓锁紧就能完成机器人本体的固定，能大幅缩短现场集成的调试周期。中间的支撑部分采用多块竖向筋板沿中心对称排布，筋板之间形成稳定的三角受力结构，相比四块整板围成的方箱结构，这种筋板排布方式在相同重量下的抗扭、抗弯性能更优，当机器人以满负载、最高速度做急停换向动作时，支撑结构的形变量能控制在0.02mm以内，完全不会因为支撑端的晃动影响机器人末端的定位精度。

从安装边界来看，设计阶段就充分考虑了现场安装的操作空间，底部法兰的安装孔距离筋板外侧预留了足够的扳手操作空间，施工人员不需要使用特殊加长套筒就能完成底部固定螺栓的锁紧作业；顶部法兰的厚度经过受力校核，能完全承受机器人满负载运行时的倾覆力矩，不会出现法兰板变形导致的机器人安装面倾斜问题。筋板的高度可以根据不同产线的抬高需求做参数化调整，建模时所有安装孔位、板厚参数都做了关联配置，调整高度时只需要修改筋板长度参数，上下法兰的配合关系、孔位位置都能自动更新，不需要重复绘制草图，能快速适配不同工位的安装高度需求。另外在结构细节上，所有筋板和法兰板的焊接位置都预留了焊接坡口，实际加工时可以保证焊透深度，避免虚焊导致的长期使用后结构松动问题，所有外露的板边都做了倒角处理，避免安装作业时划伤施工人员，也能减少应力集中导致的焊接部位开裂风险。

在实际选型使用时，需要结合现场机器人的作业负载、运行速度确认支撑高度，当支撑高度超过800mm时，可以适当增加筋板厚度或者在筋板中部增加横向加强环，进一步提升结构的固有频率，避免机器人运行时和支撑结构产生共振。这款支撑结构的设计没有多余的装饰性特征，所有结构特征都服务于刚性提升与安装便利性，完全符合工业现场设备的实用化设计逻辑，建模过程中所有配合面都做了公差匹配，安装孔位的同轴度、法兰面的平面度都按照机加工件的精度要求做了约束，导出工程图后可以直接交付车间下料焊接加工，不需要二次调整尺寸。
