多关节工业铸造作业机械臂结构设计

　　这套多关节机械臂的结构设计，核心面向铸造车间的上下料、工位转运作业场景，在汽车零部件铸造、通用五金铸件生产的产线布局中，这类设备的应用已经非常普遍，能够替代人工完成高温工位的重复取放动作，规避熔融金属飞溅、铸件余温烫伤这类一线作业的常见风险，同时把人工从单调的往复转运动作中解放出来，去负责工艺校验、质量抽检这类更需要经验判断的工序环节。从结构布局来看，这款机械臂采用六关节串联式构型，底座采用大直径圆盘式安装结构，安装面预留了均匀分布的螺栓固定孔位，安装时需要匹配预埋地脚的安装平台，平台平面度公差需要控制在0.2mm每米范围内，避免底座安装应力导致的关节运转同轴度偏差，底座内部集成了第一关节的回转支撑结构与伺服驱动单元，可实现整臂360度范围的水平回转，覆盖半径内的多个作业工位。

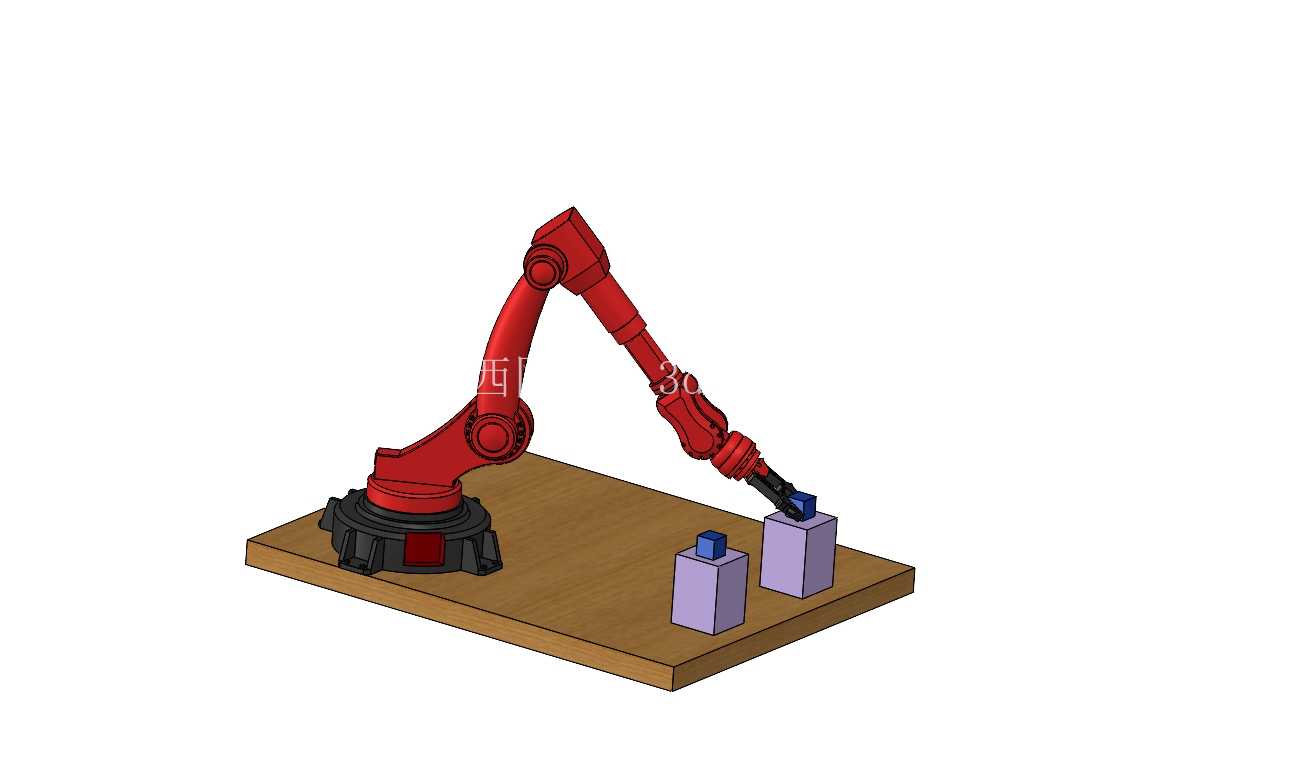

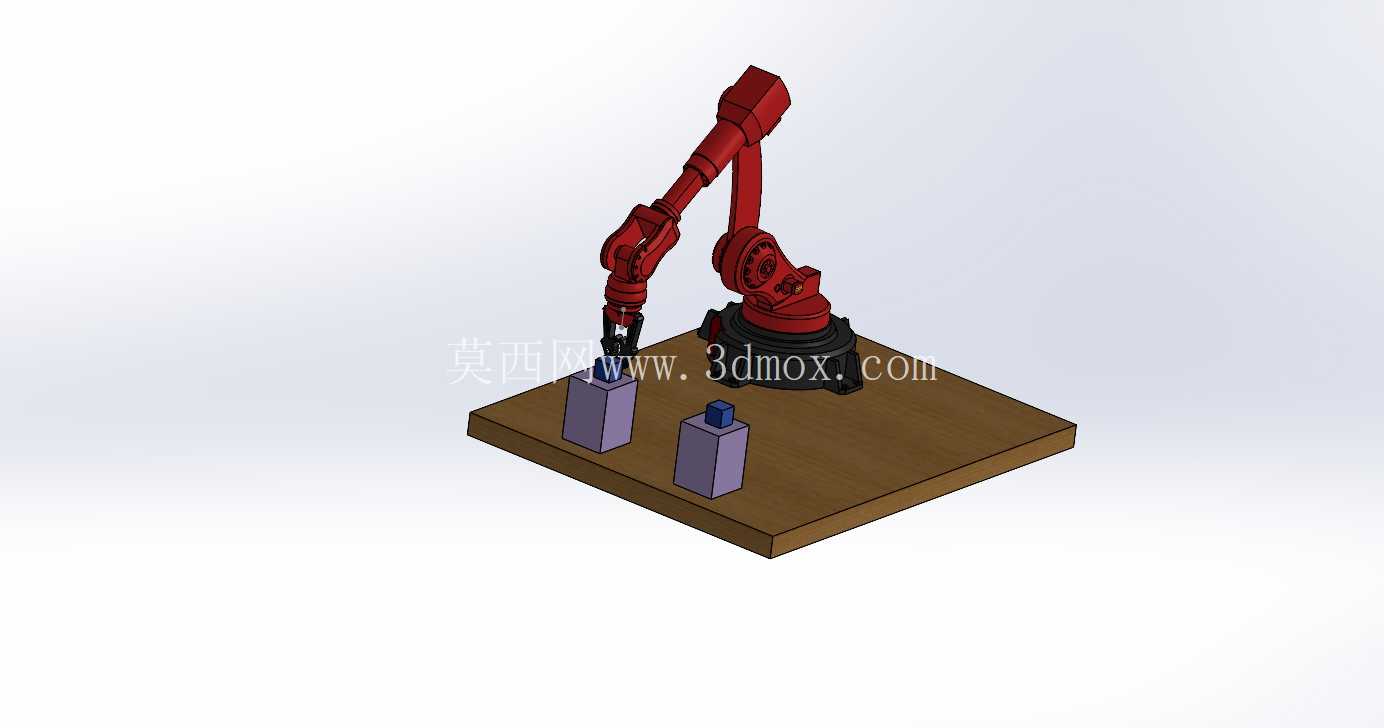

　　大臂部分采用箱型截面的铸铝结构设计，在保证结构刚性的前提下尽可能降低臂身自重，减少关节驱动的负载冗余，大臂与底座连接的第二关节承担整臂俯仰的主要负载，关节处采用交叉滚子轴承作为回转支撑，能够同时承受径向、轴向载荷与倾覆力矩，匹配铸造作业中带载启停的冲击工况。小臂部分与大臂通过第三关节连接，可实现相对大臂的俯仰动作，小臂末端衔接的三个腕部关节，分别实现腕部回转、摆动与末端旋转动作，末端法兰预留了标准的夹具安装接口，可适配气动夹爪、磁吸取料器这类常用的铸造作业取料工装，图中展示的作业场景就是搭配平行气动夹爪，完成铸造毛坯件从料台到加工工位的转运动作。

　　设计过程中，各关节的走线全部采用臂身内部穿线的结构，避免外部走线在车间多粉尘、有飞溅的工况下出现线缆磨损、剐蹭的问题，关节衔接处都设置了防尘密封圈，能够阻挡铸造车间的金属粉尘、砂粒进入关节轴承与传动结构内部，延长设备的维护周期。从安装边界来看，这款机械臂的底座安装尺寸为直径480mm，固定螺栓采用M16规格，整臂完全展开后的最大作业半径为1450mm，竖直方向的最大举升高度为1600mm，最低取料高度可覆盖距离安装面200mm的低位料台，产线布局时需要在臂身运动范围内预留不小于100mm的安全间隙，避免臂身运转过程中与周边的料架、设备防护栏发生干涉。

　　臂身的运动速度设计上，空载状态下的关节最大回转速度为120度每秒，带额定负载12kg状态下的运行速度控制在60度每秒，既保证作业效率，也避免带载高速运转带来的惯性冲击导致铸件定位偏差。末端的重复定位精度控制在±0.08mm，能够满足铸造毛坯件上下料、去毛刺工位的定位精度要求，不需要额外增加视觉定位辅助结构就能完成常规的工位转运作业。在结构强度校核阶段，针对大臂、小臂的关键受力截面做了有限元分析，在额定负载、臂身完全水平伸出的最恶劣受力工况下，臂身的最大形变量控制在0.3mm以内，不会因为臂身形变导致末端定位超差，关节处的连接螺栓全部采用8.8级以上高强度螺栓，保证反复启停冲击下的连接可靠性。底座下方预留了线缆与气路的接入通道，车间布线时可从平台下方走管接入，避免地面走线被转运料车碾压破损，整体结构没有多余的外露凸起，日常清理车间积尘时可以直接用压缩空气吹扫臂身表面，不会出现清洁死角积留砂尘的问题。
