M4规格盘头梅花槽内驱动螺钉结构

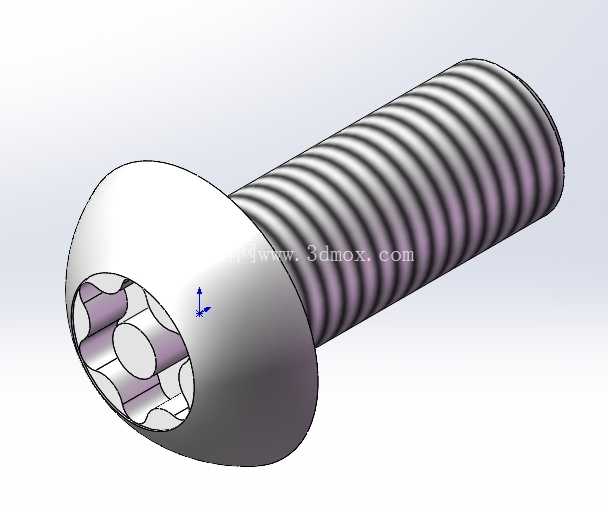

在各类精密装配、模具组装、小型机电设备的连接场景中，小规格盘头梅花槽螺钉是应用频次极高的紧固元件，这类零件的结构合理性直接影响装配效率、连接可靠性以及后期维护的便捷性。本次呈现的M4×10规格梅花圆头螺钉，是针对紧凑安装空间设计的内驱动紧固件，其头部采用盘头（圆头）构型，相较于沉头螺钉不需要在被连接件表面加工沉孔，可直接贴合平整安装面完成紧固，适合薄板类零件、塑料壳体、模具镶件的固定场景，尤其在压铸模具的辅助零件固定、小型自动化设备的钣金护板安装中，这类螺钉能在不破坏安装面外观的前提下提供足够的压紧力。

从功能特性来看，梅花槽（又称星型槽）的内驱动设计是这款螺钉的核心优势，传统十字槽、一字槽螺钉在反复拆装或者大扭矩拧紧时，容易出现槽口打滑、螺头滑牙的问题，而梅花槽的多瓣啮合结构能让驱动批头与螺头槽口实现更大面积的接触，拧紧过程中应力分布更均匀，既可以承受更大的拧紧扭矩，也能有效降低拆装过程中槽口磨损的概率，适合需要多次拆装维护的工位，比如模具的易损镶件固定、设备的可调限位组件连接，长期使用也能保证螺头驱动结构的完整性，减少因螺头损坏导致的零件拆卸困难问题。

设计层面上，这款螺钉的尺寸参数完全围绕紧凑安装场景做了边界控制，公称直径4mm，螺杆有效长度10mm，这个长度规格适配总厚度在6-8mm范围内的叠层零件连接，螺杆部分采用全螺纹构型，螺纹牙型符合普通公制螺纹的标准参数，牙距0.7mm，螺纹大径、中径的公差控制满足通用紧固件的精度要求，装配时可以直接匹配预制的M4螺纹孔，或者搭配M4螺母实现通孔连接。头部的盘头直径控制在7.5mm左右，头部高度约2.4mm，这个头部尺寸既保证了足够的压紧接触面积，避免拧紧时压伤较软的被连接件表面（比如铝合金件、塑料件），也不会因为头部尺寸过大占用过多的装配空间，在狭小的模具型腔周边、密集排布的电路板固定位都能顺利完成装配。

从安装边界来看，使用这款螺钉时需要注意几个工程细节：首先是安装面的平面度要求，因为盘头螺钉的头部下端面是平整接触面，若安装面存在大于0.2mm的凹凸或者倾斜，会导致拧紧后螺钉头部受力不均，长期受振动载荷时容易出现松动；其次是驱动批头的匹配，必须选用对应规格的T20梅花批头，批头插入槽口的深度要达到槽深的80%以上，避免因啮合深度不足导致槽口拧花；另外在紧固扭矩的控制上，针对不同材质的被连接件需要匹配不同的扭矩值，比如固定铝合金零件时扭矩建议控制在2.5-3N·m，固定钢制零件时扭矩可提升至3.5-4N·m，避免扭矩过大导致螺纹滑牙或者螺杆断裂。

在实际的模具装配场景中，这类螺钉常用来固定压铸模具的小型抽芯滑块、顶针板的导板压条、冷却水路的堵头压片，因为模具在生产过程中会反复承受开合模的冲击载荷以及温度变化带来的热胀冷缩，梅花槽的抗打滑特性可以保证模具维护时能顺利拆卸螺钉，不会因为螺头损坏延误生产周期；在小型消费电子设备的外壳装配中，盘头的圆润外形不会破坏产品的外观一致性，同时梅花槽的防盗属性也能避免非专业人员随意拆解设备；在自动化非标设备的装配中，这类小规格螺钉用来固定传感器支架、气管接头座、小型气缸的安装附件，紧凑的尺寸不会干涉设备内部的运动部件路径，可靠的连接性能减少设备运行过程中因紧固件松动导致的故障停机概率。

建模过程中，螺纹部分的处理兼顾了渲染展示效果与工程参数的准确性，螺纹牙型的收尾部分做了自然的退刀处理，符合实际车削加工的工艺特征，头部梅花槽的内部棱角做了微小的工艺倒角，还原了冷镦加工过程中形成的自然圆角，避免模型出现不符合实际加工工艺的尖锐棱角，整个模型的尺寸链完全符合公制紧固件的相关标准，既可以用来做装配场景的渲染展示，也能作为虚拟装配中的标准件调用，验证装配过程中的干涉情况，确认螺钉头部与周边零件的安全间隙是否满足要求。
