商用多阀头定量饮料分配设备结构设计

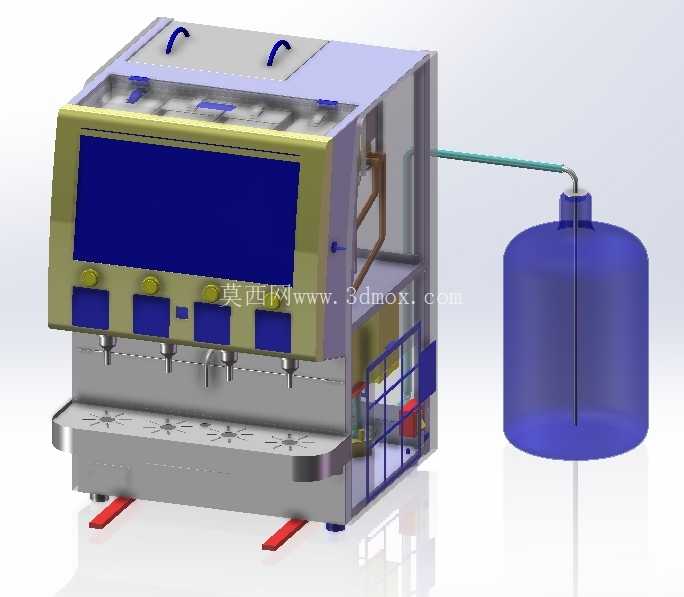

这款多阀头饮料分配设备的结构设计，核心围绕商用餐饮场景的高频出液需求展开，在连锁饮品门店、自助餐厅、企业茶水间这类日均出杯量超百次的场景中，设备的出液稳定性、操作便捷性与维护便捷性是结构设计阶段优先考量的指标。从整体布局来看，设备采用立式柜体集成结构，将储液接驳、控制单元、出液阀组、接液操作台全部整合在单台柜体内，无需额外搭建管路支架，现场安装仅需完成外置储液桶的管路对接与电源接入即可投入使用，大幅降低商用场景的部署成本。

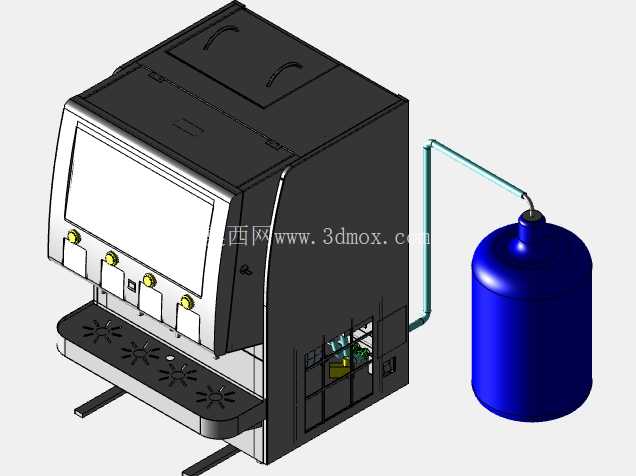

设备正面上方设置嵌入式操作交互区，倾斜角度经过人体工程学校核，操作人员站立状态下视线可自然覆盖交互面板，无需弯腰或抬手调整视角，面板下方排布四个独立出液阀头，每个阀头对应独立的流体管路，可同时接驳四种不同品类的饮品，阀头间距控制在120mm，可同时容纳四个标准杯接液，避免多杯接液时的容器碰撞问题。出液阀头下方的接液操作台采用外翻式不锈钢承托结构，台面开设均匀排布的沥水孔，承接意外滴落的液体，沥水孔下方设置抽拉式集液盘，日常清洁时可直接抽出倾倒废液，无需拆解设备主体结构。柜体底部设置四个可调高度的支撑脚，可适配地面存在10mm以内高度差的安装场景，保证设备放置平稳，避免出液时因柜体晃动导致液体洒出。

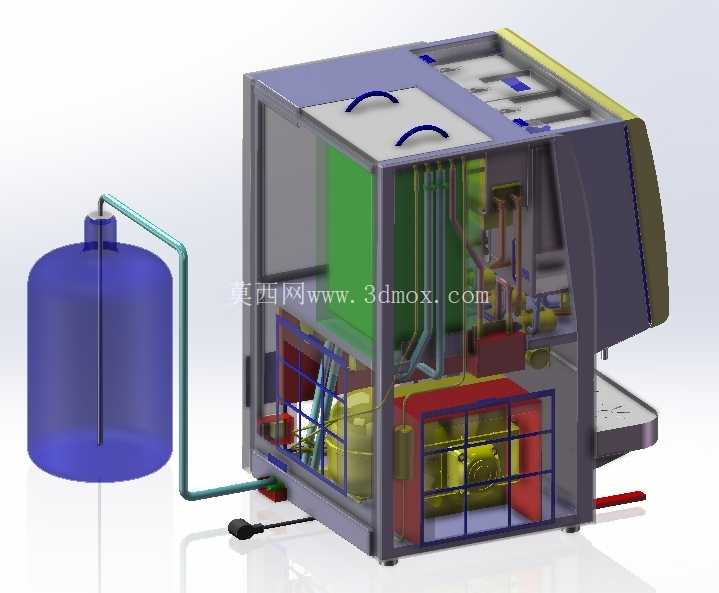

外置储液单元通过食品级柔性管路与柜体内部的流体泵组连接，管路接口采用快插式结构，更换储液桶时无需工具即可完成管路插拔，接口处设置密封止回结构，拔下管路时自动封闭管路端口，避免管内残留液体滴落污染地面。柜体侧面设置透明检修视窗，日常巡检时可直接观察内部管路、泵组的运行状态，无需拆开柜体封板，当出现管路堵塞、泵组异响等故障时，可快速打开侧封板完成零部件更换，内部走线与走管采用分层排布设计，流体管路与电气线路分别布置在柜体两侧的独立走线槽内，避免管路漏液接触电气元件引发安全隐患。

控制单元集成在柜体上部的封闭仓内，与流体区域完全物理隔离，每个出液阀头对应独立的流量控制模块，可通过交互面板设置单杯出液量，定量精度控制在±5ml以内，避免人工接液时的容量偏差，阀头采用食品级304不锈钢材质，接触液体的部件全部符合食品接触材料安全要求，长期使用不会出现锈蚀、异味析出等问题。柜体顶部设置两个内嵌式提手，短距离移位时可通过提手抬起设备，无需额外借助搬运工具，柜体背部设置散热格栅，保证内部电气元件运行时的热量可及时排出，避免长时间连续运行时出现过热保护。

从安装边界来看，设备主体宽度控制在650mm，深度500mm，高度1200mm，外置储液桶放置在设备侧方300mm范围内即可完成管路接驳，整体占用空间不足0.5㎡，可适配大多数商用餐饮场景的吧台安装空间，背部预留的电源接口与管路接口全部采用下沉式设计，设备贴墙放置时不会出现接口被墙面挤压的问题，靠墙安装时背部与墙面预留20mm散热间隙即可满足通风要求。接液操作台的承托高度设置在850mm，符合成年人站立操作的舒适高度，长时间接液操作不会产生手臂酸胀的疲劳感。

结构设计阶段充分考虑了设备的日常维护需求，所有与液体接触的部件都采用快拆结构，无需专用工具即可完成阀头、管路、集液盘的拆卸清洗，满足餐饮场景定期清洁消毒的卫生要求。柜体外壳采用磨砂不锈钢板材，表面不易残留指纹与水渍，日常擦拭即可保持外观整洁，底部支撑脚采用防滑橡胶材质，与地面接触时不会产生滑动，同时避免金属支撑脚刮花地面装饰材料。流体泵组采用减震安装结构，泵体与柜体安装板之间设置橡胶减震垫，运行时的震动不会传递到柜体外壳，运行噪音控制在55分贝以内，不会对营业场所的声环境造成干扰。
