可适配多尺寸规格十字头螺丝刀结构设计

在整机装配、设备维保、五金加工、家电拆装等各类涉及螺纹紧固件连接的作业场景中，十字头螺丝刀是普及率最高的手用旋具之一，其适配性、操作手感与抗打滑性能直接决定了螺纹副装配的效率与螺丝槽口的完好率。日常作业中经常遇到不同规格十字槽螺丝需要频繁更换起子的情况，部分非标准槽口的螺丝还容易出现起子头打滑、槽口拧花的问题，既损伤紧固件外观，也会大幅提升拆装难度，因此一款可灵活适配多尺寸规格的十字螺丝刀结构，能覆盖绝大多数常规十字槽螺丝的拆装需求，减少工具携带数量，提升现场作业效率。

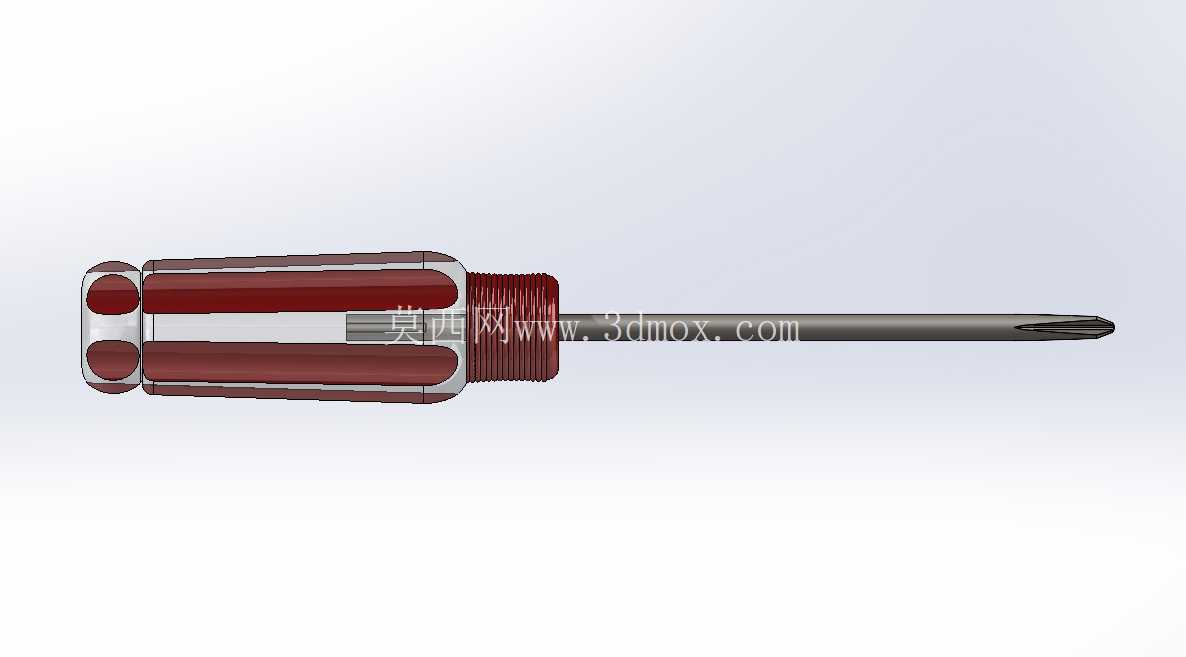

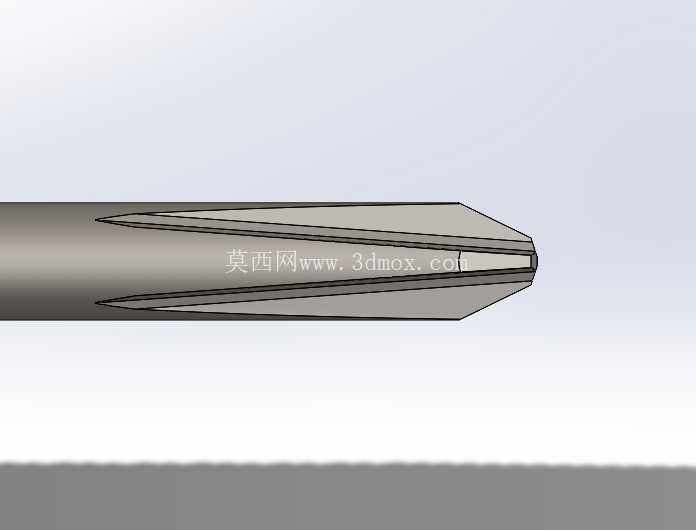

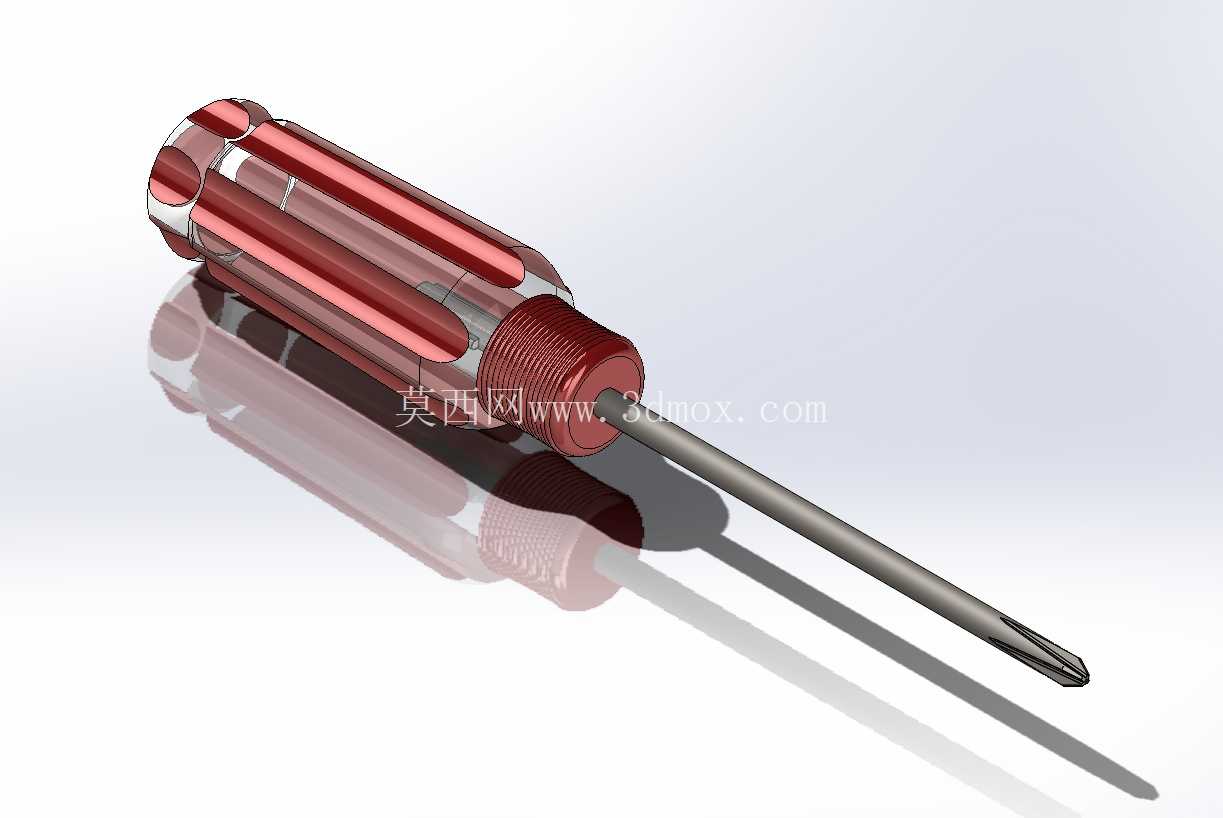

这款螺丝刀采用柄部与手柄分体式双实体结构设计，柄部采用1/4英寸工具钢材质，这类材质具备足够的抗弯强度与表面硬度，能够承受旋拧过程中传递的扭矩，避免杆部出现弯曲变形或者刀头磨损过快的问题。刀头的型面参数完全参照ISO标准中H型十字槽（即传统飞利浦头）的规范设计，区别于Pozidrive（Z型）以及日本工业标准（JIS）的十字槽型，H型槽是目前民用、工业领域应用最广泛的十字槽规格，刀头与螺丝槽口的接触面积匹配度更高，旋拧过程中受力更均匀，能有效降低槽口崩边、刀头滑脱的概率。

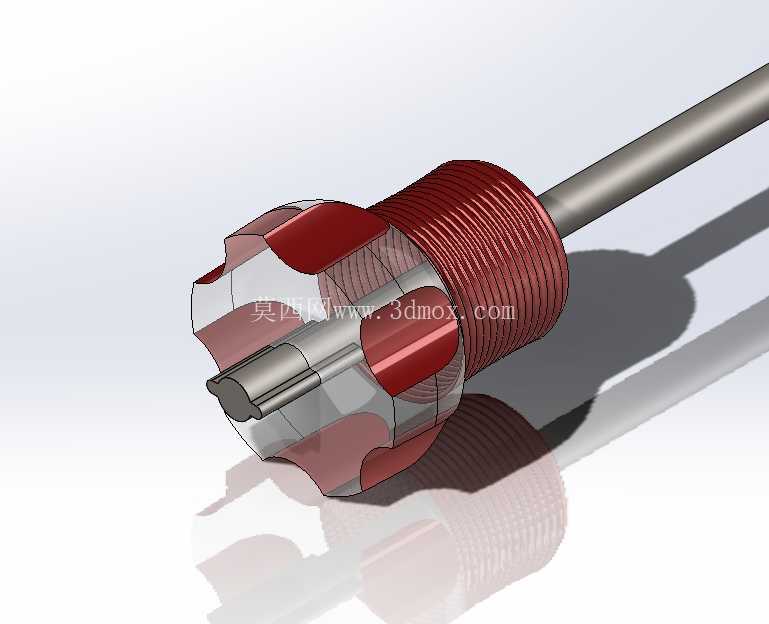

设计过程中针对所有随尺寸变化的参数采用全局变量进行关联控制，这一建模思路让整个模型具备极强的参数化调整能力，只需要修改对应全局变量的数值，就能快速生成对应ISO标准表中任意规格的十字螺丝刀模型，无需重新绘制草图、重建特征，大幅提升同系列不同规格产品的设计效率。柄部与手柄连接的位置采用键控结构设计，该结构的核心作用是限制柄部与手柄之间的相对转动，避免大扭矩旋拧时柄部在手柄内出现打滑空转的问题，保证扭矩可以完整从手柄传递到刀头位置，这一结构在实际量产产品中通常会配合径向定位销或者注塑包胶的方式实现锁止，保证连接可靠性。

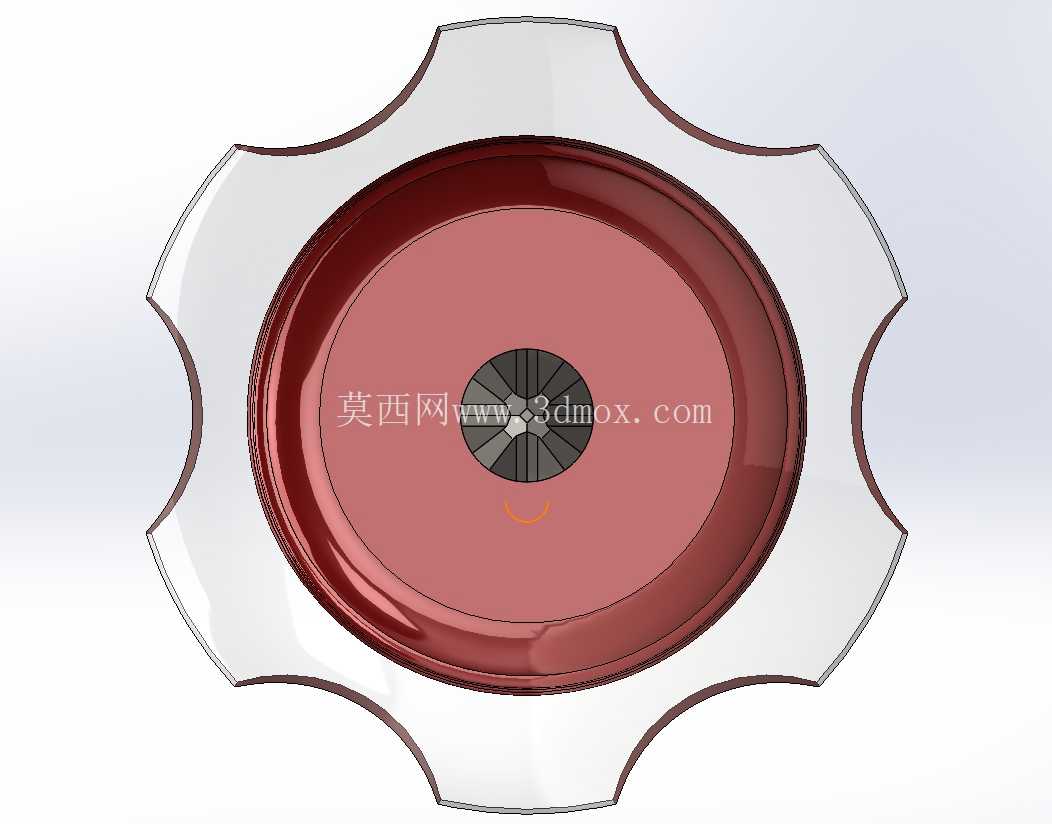

手柄部分采用丙烯酸类材质设计，也就是日常常见的透明亚克力类工程塑料，这类材质具备较好的握持刚性与表面质感，透明外观可以清晰展示内部柄部的嵌入结构，同时可以通过添加色母调整手柄颜色，满足不同产品线的外观区分需求。手柄的外形采用多瓣式防滑轮廓设计，边缘做了圆弧过渡处理，握持时手掌与手柄表面的贴合度更高，长时间旋拧作业不易出现硌手的问题，表面的防滑纹理可以增加手掌与手柄之间的摩擦力，手上沾有少量油污时也能稳定施力。

从安装边界与尺寸适配角度来看，参数化设计的特性让这款螺丝刀可以根据目标螺丝的规格灵活调整整体尺寸：针对M1-M2的小型精密螺丝，可以将刀头直径、柄部长度、手柄直径对应缩小，适配精密仪器、电子设备的拆装需求；针对M4-M6的常规机械螺丝，可以调整为中等尺寸规格，覆盖设备维保、家具装配等通用场景；针对M8以上的大规格螺丝，可以加大手柄直径、提升柄部直径，匹配更大的旋拧扭矩需求。刀头的锥度、端部厚度、翼片角度完全遵循对应规格的标准参数，保证刀头可以完全嵌入螺丝槽口内部，避免因配合间隙过大导致槽口受力集中出现损坏。

在实际应用中，这类参数化的螺丝刀模型可以直接用于手用工具的产品开发，通过调整参数快速完成全系列产品的三维建模，后续可以直接导入工程图模块生成加工图纸，用于柄部的机加工、手柄的注塑模具开发；也可以用于装配场景的三维工艺仿真，在整机虚拟装配过程中模拟螺丝刀的操作空间，验证装配路径是否存在干涉，提前优化产品结构的装配工艺性；还可以用于工具类产品的展示动画制作，直观展示螺丝刀的结构特点与使用方式。

需要注意的是，H型十字槽与Z型米字槽虽然外观相似，但槽口的角度、翼片的深度存在差异，这款设计针对H型槽做了型面匹配，在对应规格的H型十字螺丝上使用时能获得最佳的受力效果，如果用于Z型槽螺丝，会因为接触面积不足导致槽口压溃，这也是选型使用过程中需要明确区分的要点。手柄端部的轮廓设计充分考虑了手掌施力的姿态，尾部的圆弧面可以贴合掌心位置，旋拧时推力可以顺着柄部轴线方向传递到刀头，避免施力方向偏移导致刀头从槽口中滑出。
