费斯托DF500多米诺水平仪台阶垫片

这款台阶垫片是配套费斯托多米诺DF-500系列水平仪使用的定位辅件，在木工开榫、板式家具拼接、现场装修安装等作业场景中承担核心的定位基准作用。日常使用多米诺开榫机进行木构件拼接时，不同厚度的板材需要匹配对应高度的支撑基准，才能保证开榫位置的水平度与深度一致性，避免出现榫槽错位、拼接高低差的问题，这款台阶垫片就是为快速切换支撑高度设计的集成式辅件，无需反复更换不同厚度的单片垫片，直接通过台阶结构就能快速匹配对应板材厚度的支撑需求。

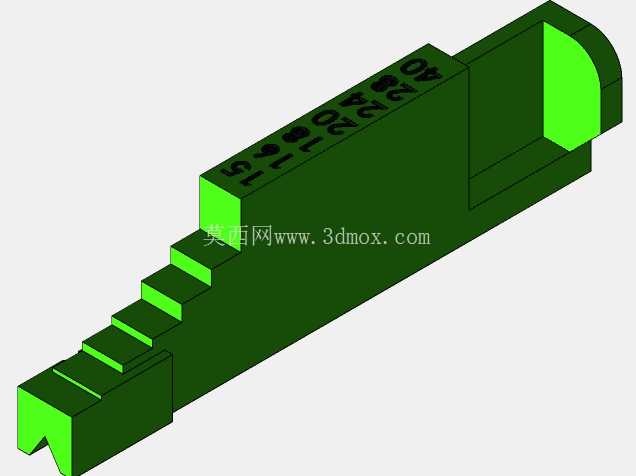

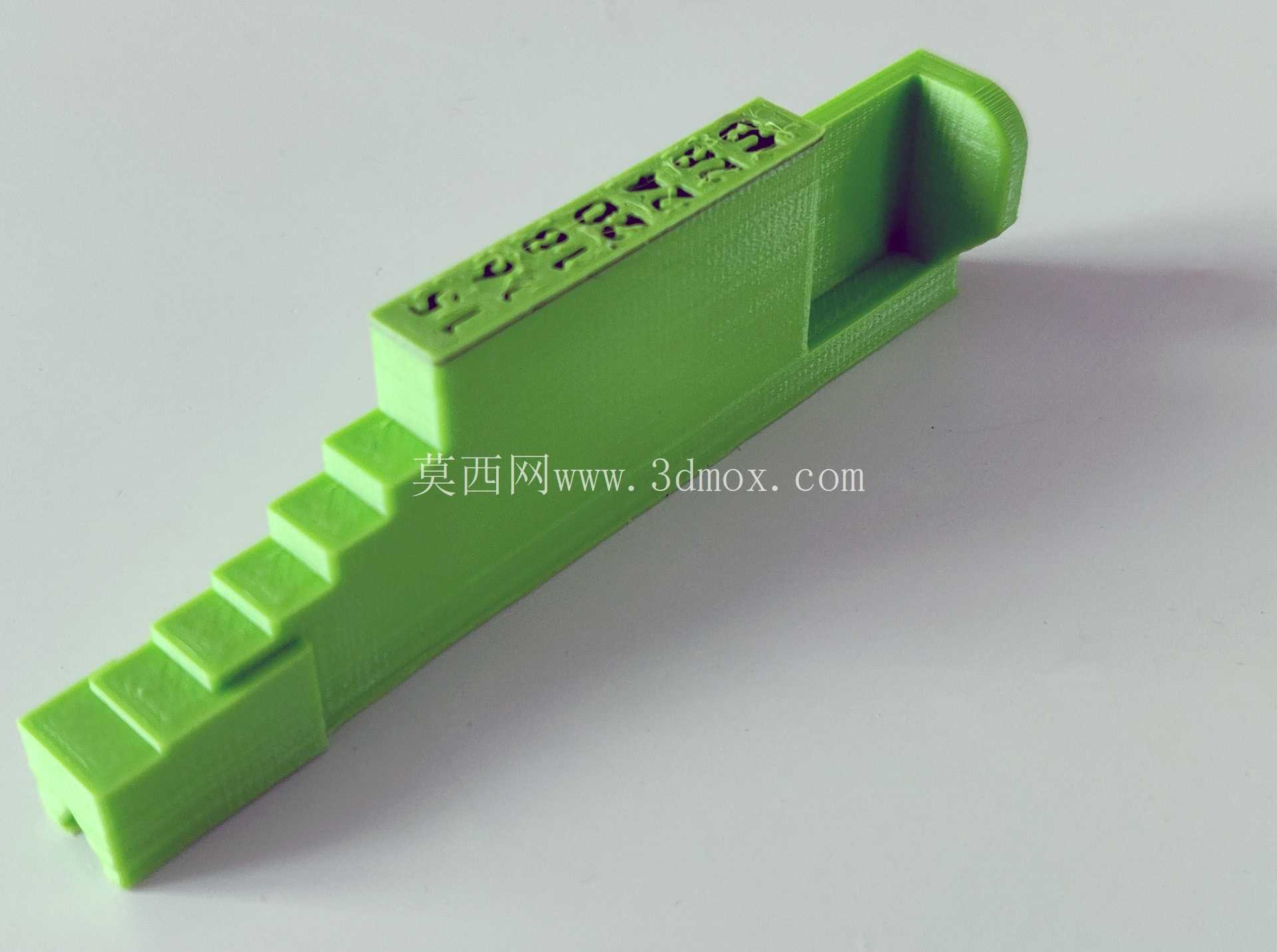

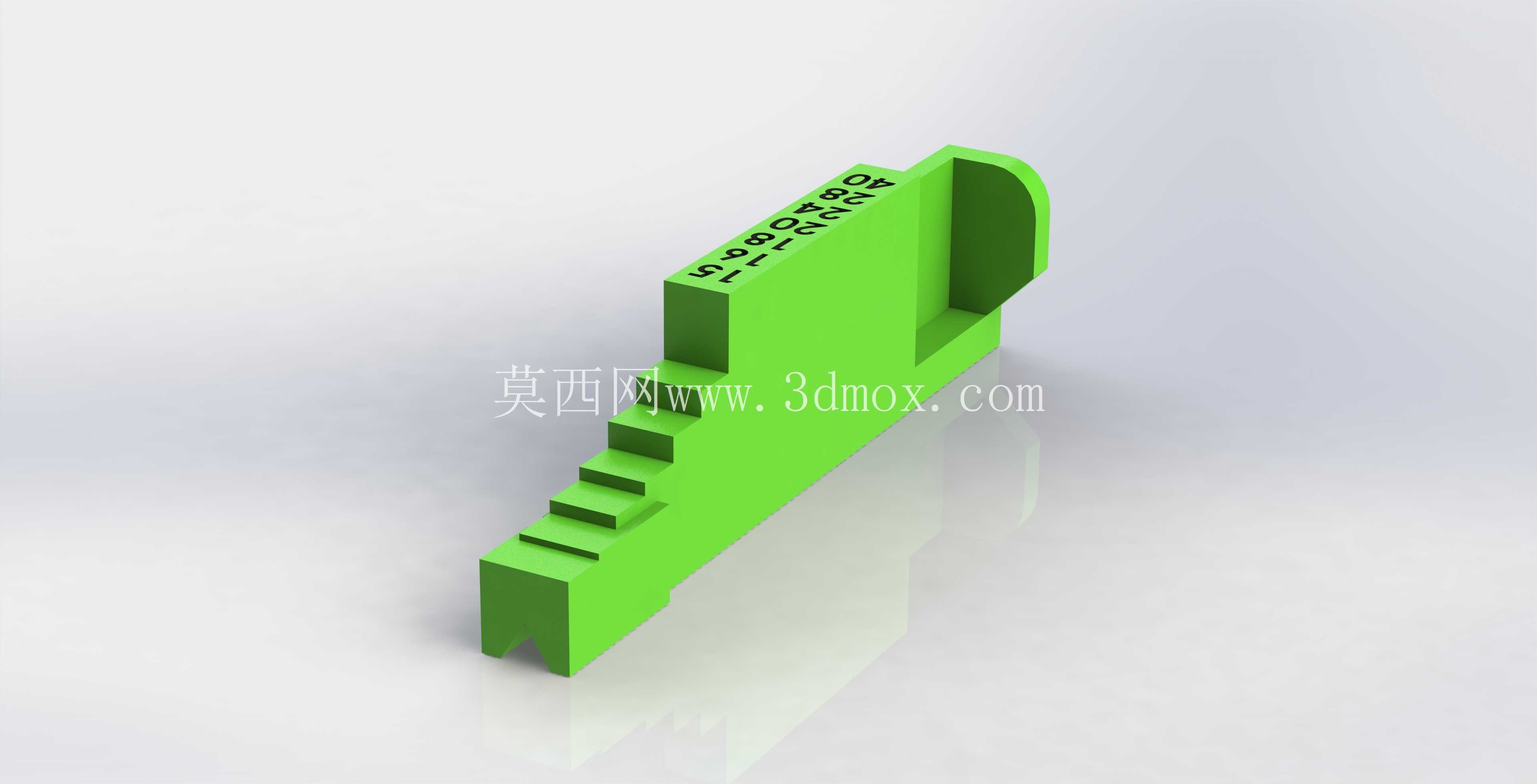

从结构设计来看，垫片主体采用一体化台阶式结构，单侧设置有与水平仪安装槽匹配的卡接定位结构，安装时直接卡入水平仪的对应卡槽即可完成固定，不需要额外的紧固件，拆装切换效率远高于传统单片垫片组合的方式。台阶面依次设置有15mm、16mm、18mm、20mm、24mm、28mm、40mm共7个常用厚度档位，覆盖了日常板式家具加工中最常见的板材厚度范围，从15mm的生态板、18mm的颗粒板到28mm、40mm的实木方料都能找到对应的支撑档位，每个台阶面的平面度公差控制在0.1mm以内，保证支撑时不会因为接触面倾斜导致水平仪读数出现偏差。

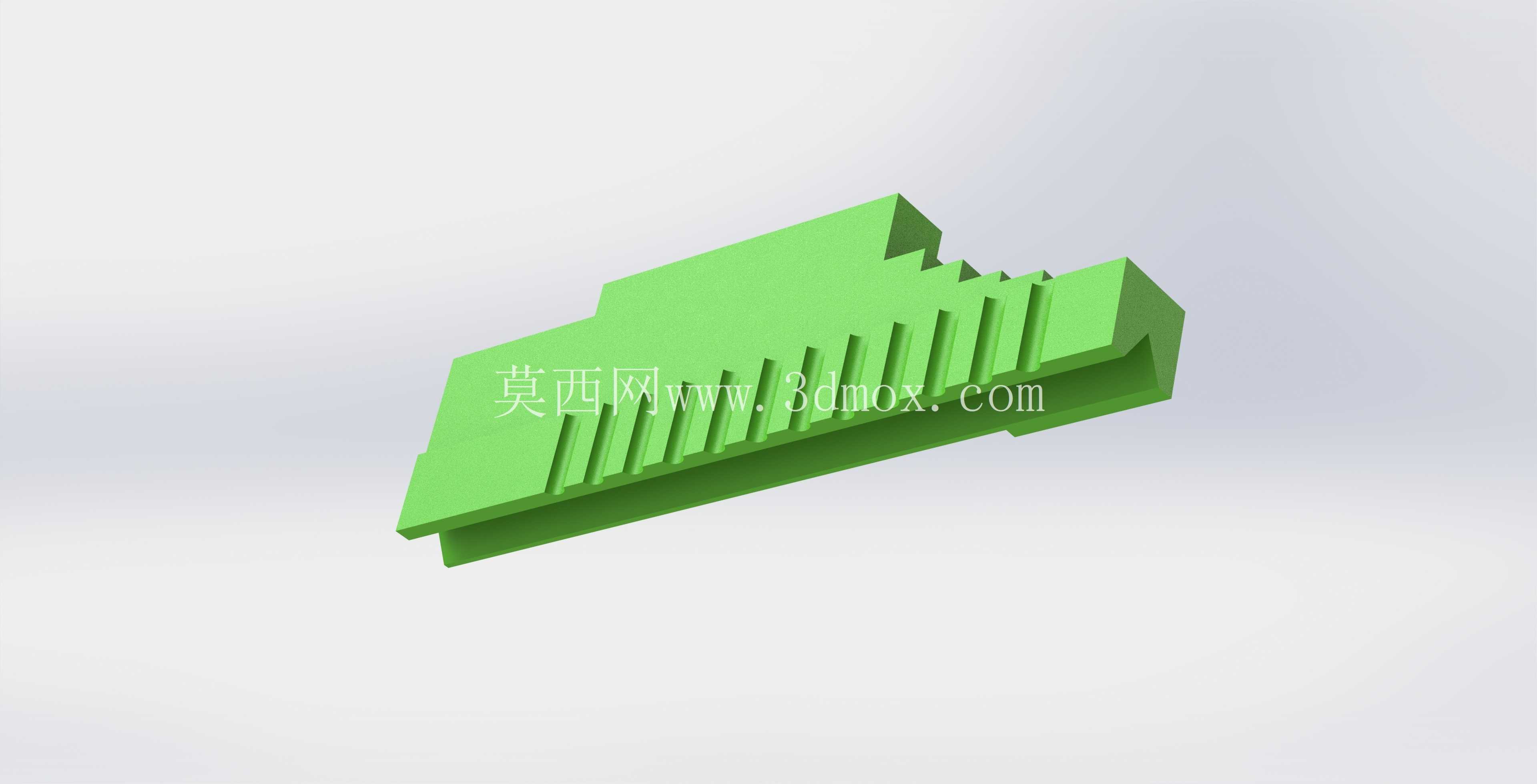

设计过程中首先考虑的是现场作业的快速切换需求，传统作业中工人需要携带多片不同厚度的垫片，不仅容易丢失，更换时还需要反复比对厚度，调整效率很低，将常用厚度集成在一个零件上之后，只需要翻转或者平移垫片就能切换到对应档位，卡接结构的设计也保证了垫片安装后不会在作业过程中出现滑移，避免因为垫片移位导致的加工误差。垫片的主体外形做了轻量化的切削处理，非接触面的位置做了避空设计，在保证结构强度的前提下尽可能降低零件重量，长时间手持作业也不会增加额外的负重，边缘位置全部做了R0.5的倒角处理，没有尖锐的毛刺棱角，取放时不会划伤工人手部，也不会刮伤工件表面。

安装边界方面，垫片的卡接端尺寸完全匹配DF-500水平仪的安装槽公差，配合间隙控制在0.05mm以内，安装后不会出现旷量，整体长度控制在120mm以内，最大宽度40mm，即使在狭窄的柜体内部作业也能顺利放置，不会因为零件尺寸过大出现干涉。每个台阶面的宽度都设计为15mm，足够支撑水平仪的基准面，不会因为支撑面过窄导致水平仪放置不稳，台阶之间的过渡圆角做了R2的处理，切换档位时不会出现卡滞，滑动顺畅。

在实际使用场景中，进行衣柜柜体拼接时，不同厚度的侧板、层板需要开榫连接，只需要将垫片调整到对应板材厚度的档位，靠在板材端面就能快速定位水平仪的基准位置，不需要反复测量划线，开榫的位置精度可以控制在0.2mm以内，拼接后的板材表面平整，不需要额外的打磨找平。在现场装修作业中，比如门窗套安装、木龙骨调平作业时，这款垫片也可以作为快速高度调整的辅件使用，不同的台阶档位可以快速垫出需要的高度差，配合水平仪快速完成调平作业，不需要携带大量不同厚度的塞尺或者垫片，减少了工具携带的数量，提升现场作业的效率。

从结构强度角度考虑，垫片的受力位置主要在各个台阶的支撑面，设计时在台阶的根部做了加强筋处理，即使承受10kg的垂直压力也不会出现台阶变形的问题，长期使用也不会因为磨损导致厚度尺寸出现偏差，保证定位精度的稳定性。卡接位置的壁厚设计为3mm，反复拆装也不会出现断裂或者塑性变形，使用寿命可以满足长期高频次的现场作业需求。
