Mad Catz B.A.T.6+游戏鼠标结构拆解设计

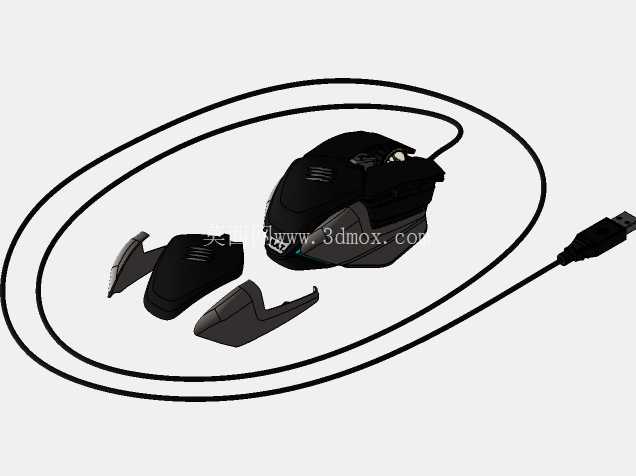

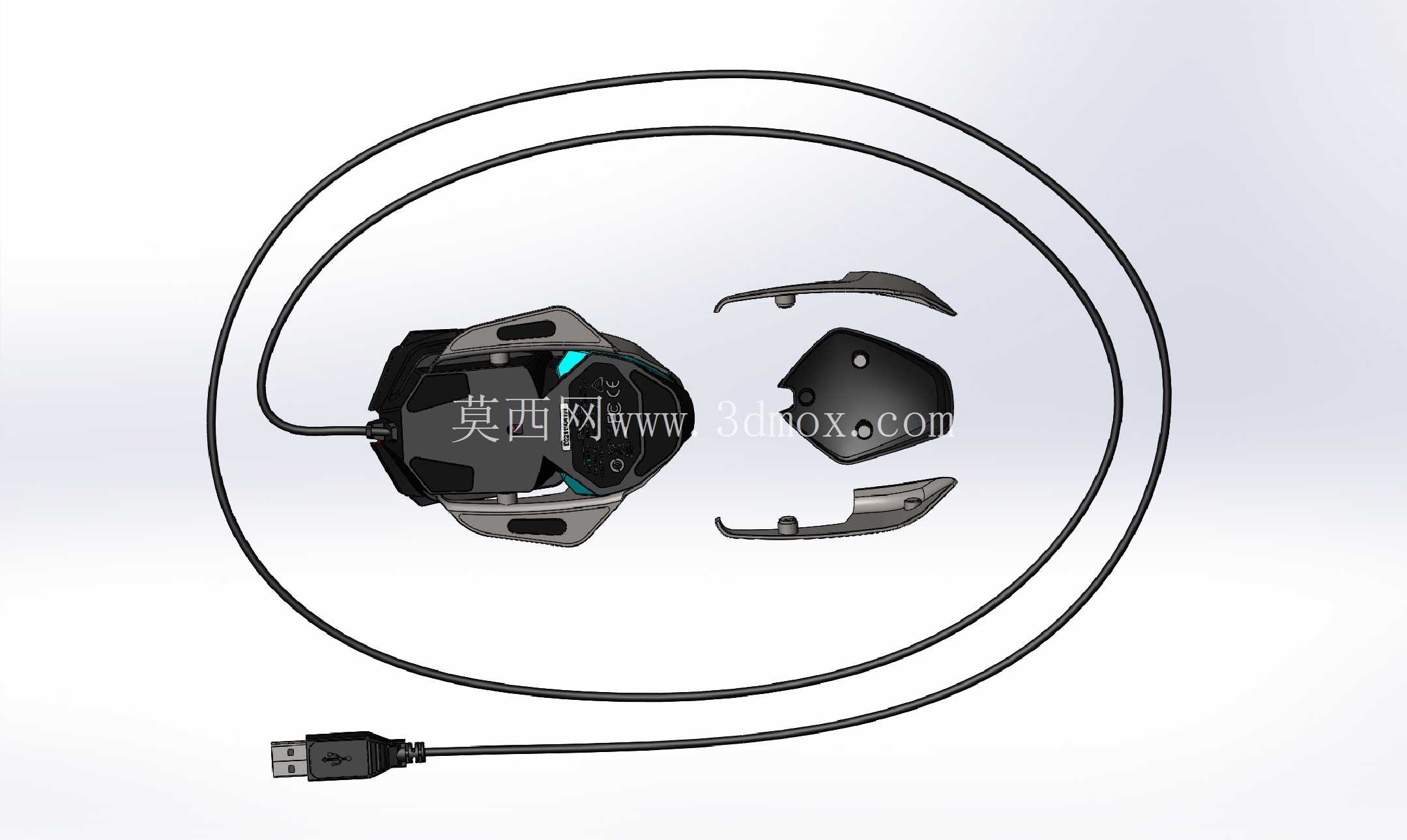

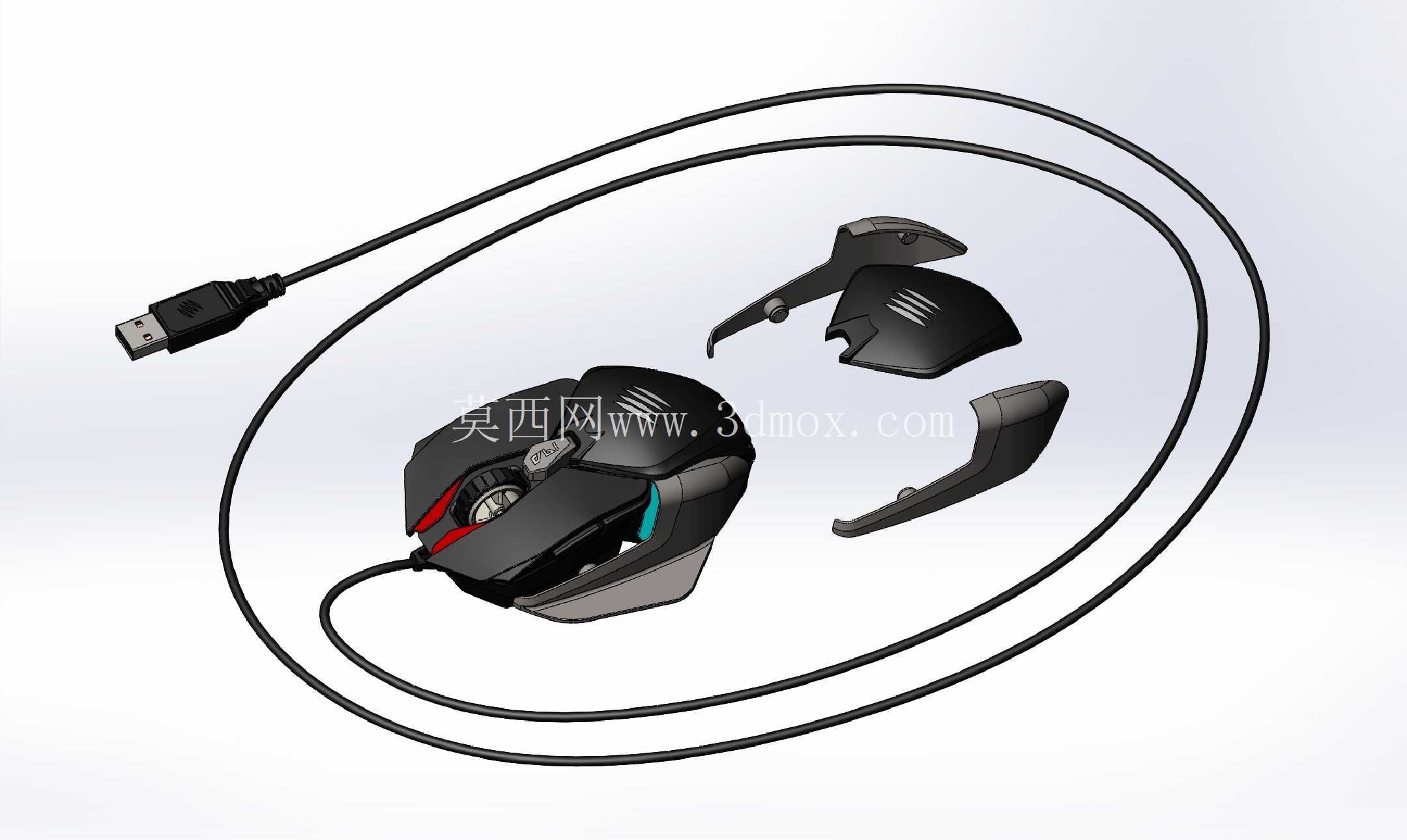

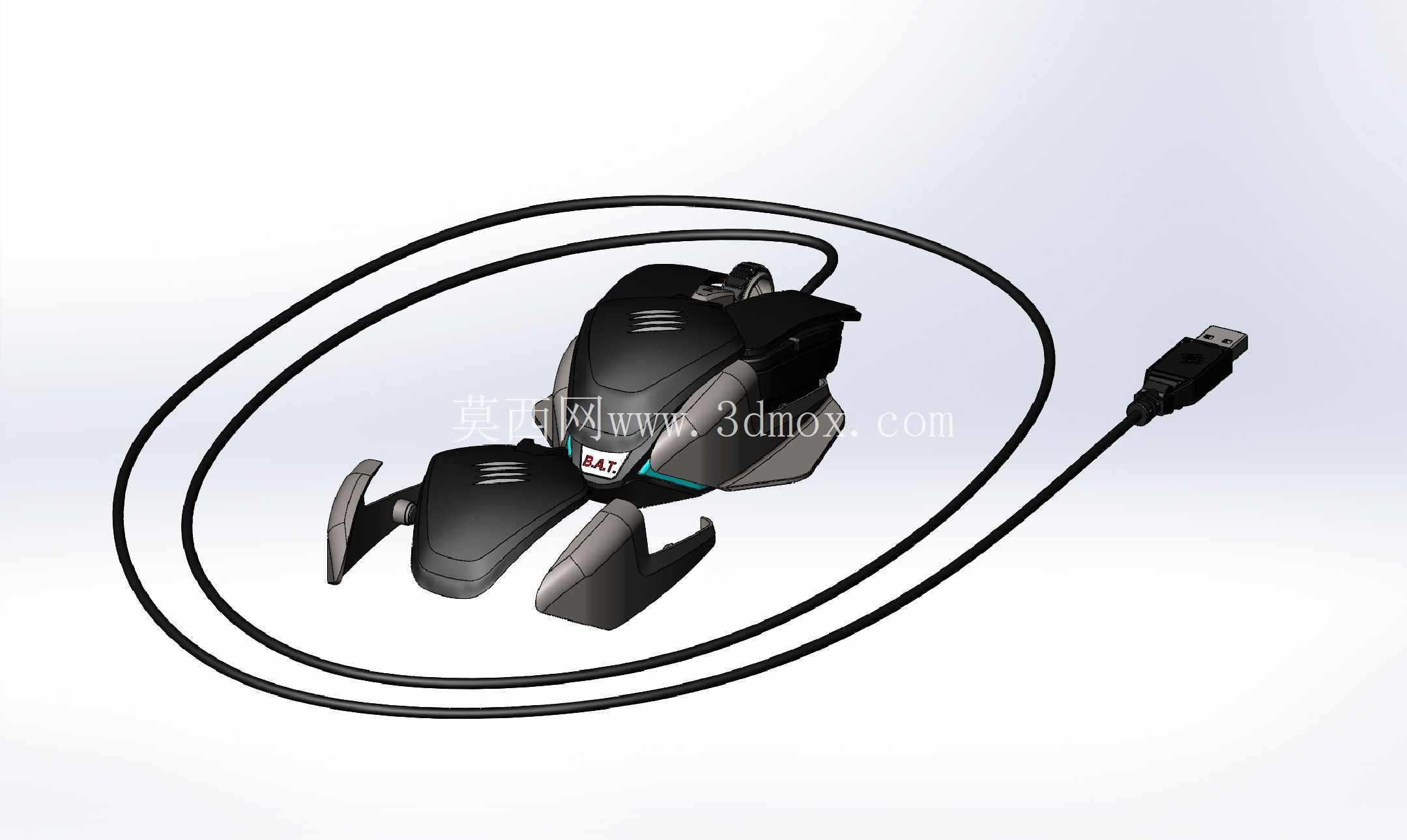

本次呈现的是电竞级有线游戏鼠标的完整结构三维设计，覆盖鼠标本体、可替换侧键组件、USB连接线的全零件建模，所有结构件均按照实际量产装配公差做了配合间隙预留，可直接用于手板验证与模具开模参考。从实际应用场景来看，这类电竞鼠标主要面向PC端竞技游戏玩家、专业电竞选手，同时也适配长时间办公的高频鼠标使用人群，相比普通办公鼠标，其在按键触发响应、握持贴合度、自定义拓展性上都做了针对性结构优化。

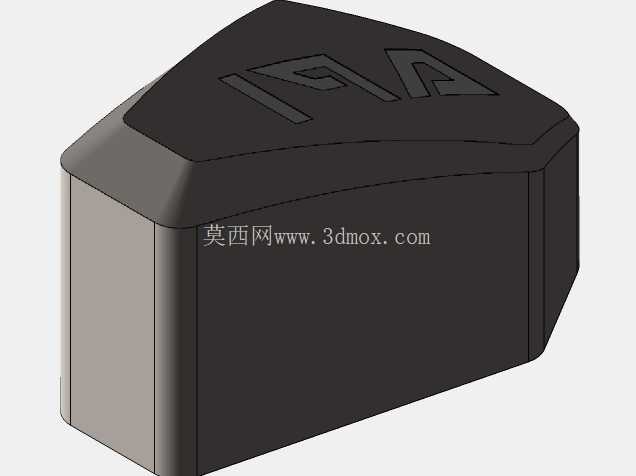

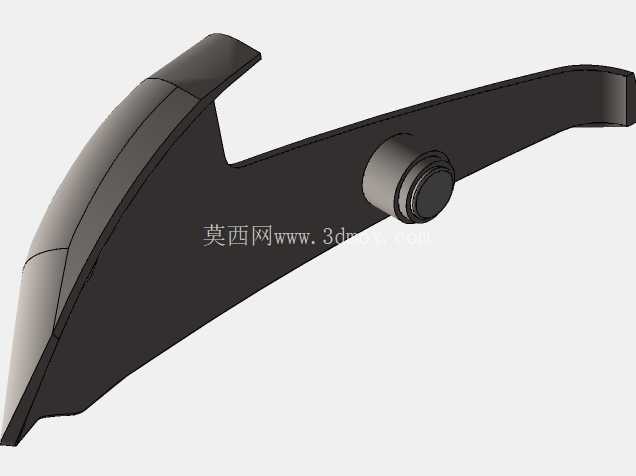

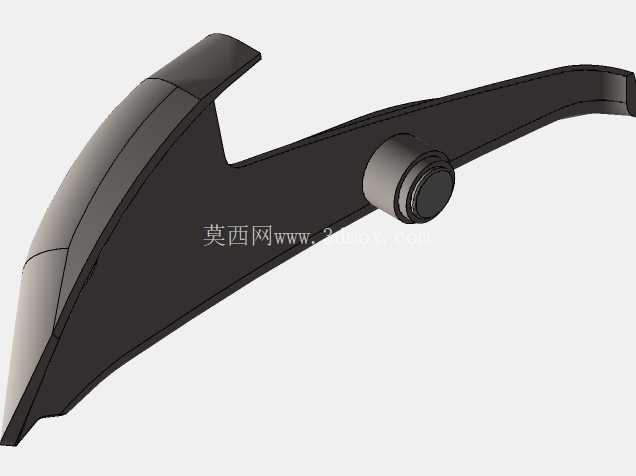

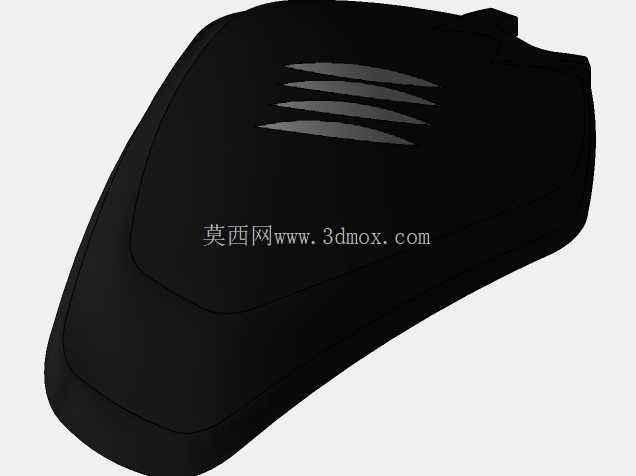

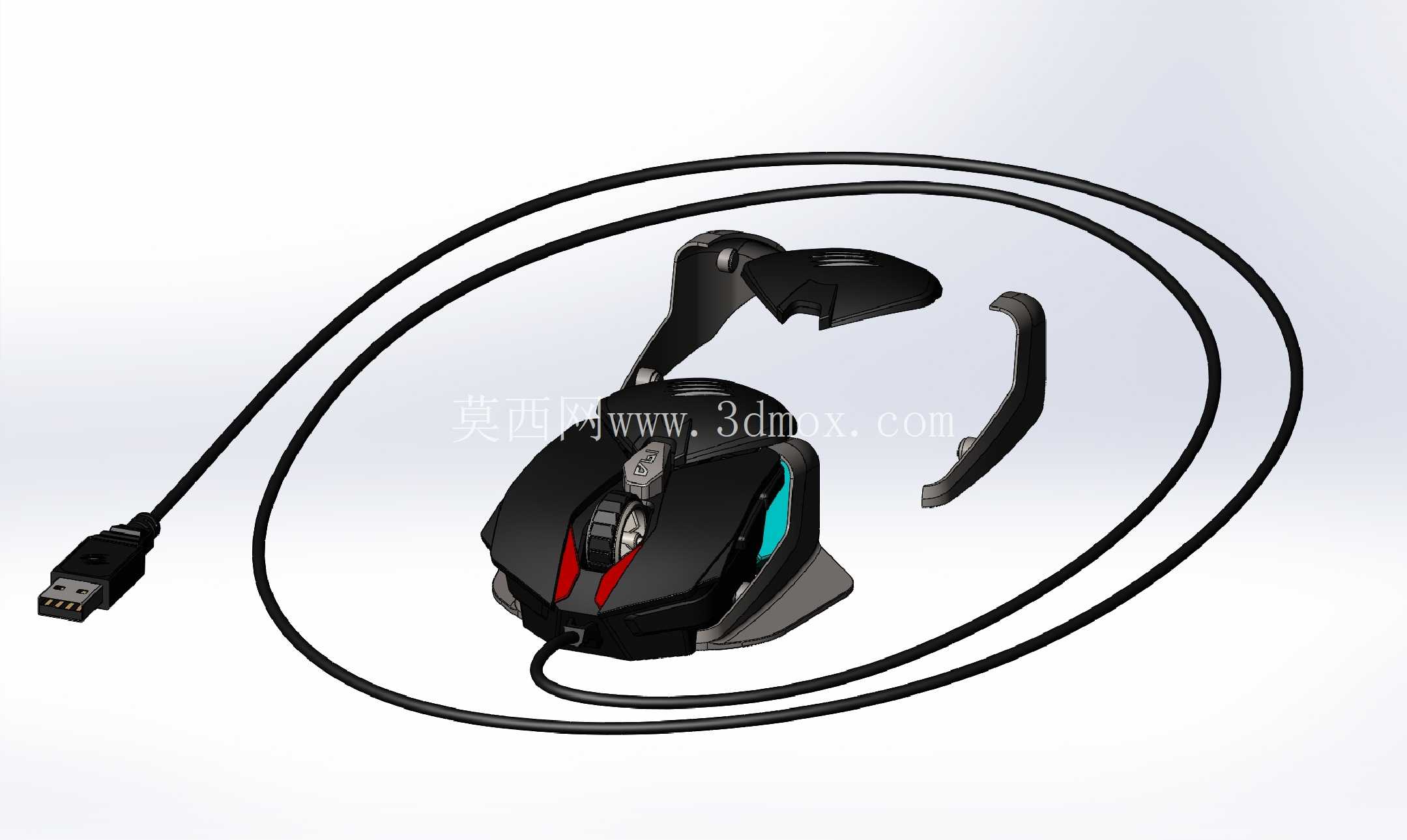

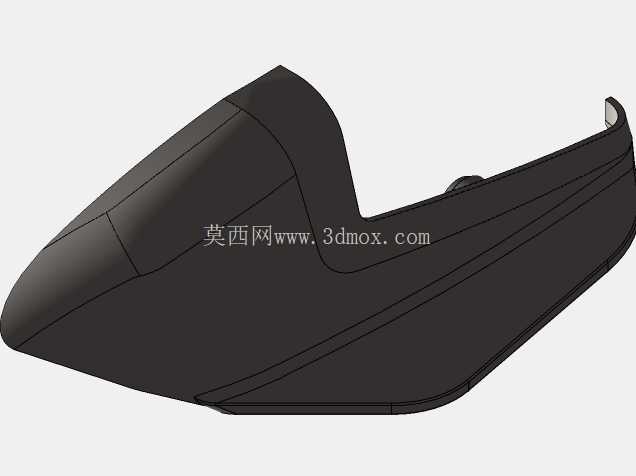

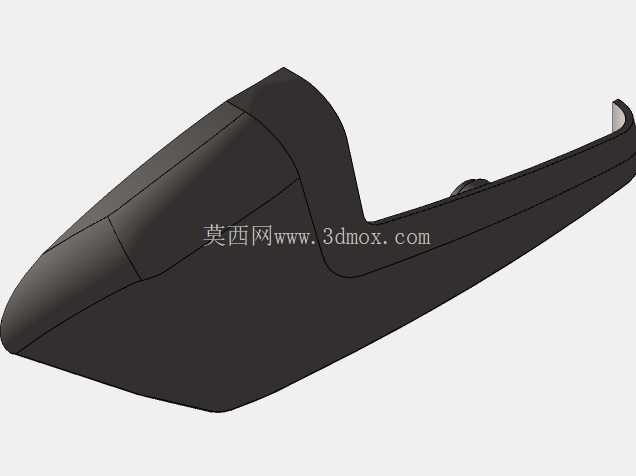

从功能特性层面拆解，该款鼠标采用分体式按键结构设计，左右主键与上盖为独立零件，避免上盖形变对按键触发手感造成干扰，内部微动安装位预留了0.1mm的调整间隙，可适配不同行程的微动开关，满足不同用户对按键触发压力的个性化需求。鼠标侧部设计了可替换的侧翼组件，图中呈现的两款不同造型侧翼分别对应抓握、趴握两种主流握持姿势，侧翼与鼠标本体采用卡扣加定位柱的连接方式，拆卸更换无需额外工具，定位柱的配合公差控制在0.05mm以内，更换后不会出现晃动旷量。滚轮部分采用防滑纹理包覆结构，滚轮支架做了镂空减重设计，既保证滚动时的阻尼感均匀，也能降低整体鼠标重量。鼠标尾部的配重仓结构预留了标准配重块的安装位，用户可根据自身使用习惯增减配重，调整鼠标整体的重心位置，配重仓盖采用磁吸式固定，开合方便且固定牢靠，不会在快速移动鼠标时出现松脱。

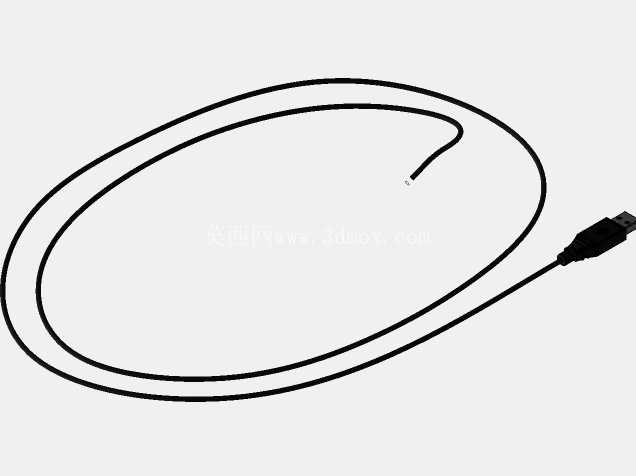

设计思路上，整体遵循电竞外设“轻量化+高适配性”的核心原则，外壳零件的壁厚均匀控制在1.8mm，既保证外壳的抗冲击强度，避免日常使用中摔落造成的外壳开裂，也尽可能降低整体重量，减少长时间使用的手腕负担。鼠标的外形曲面完全贴合人体手部自然放松的姿态，左侧拇指承托位做了内凹弧度处理，右侧无名指与小指的放置区做了防滑纹理设计，快速滑动鼠标时不会出现打滑脱手的情况。USB连接线采用防弯折的SR接头设计，接头出线位置做了弧形过渡结构，可承受上万次的弯折测试，避免长时间使用后连接线内部线芯断裂，线身采用常规的橡胶包覆材质，线径控制在3.5mm，兼顾柔韧性与抗拉伸强度。

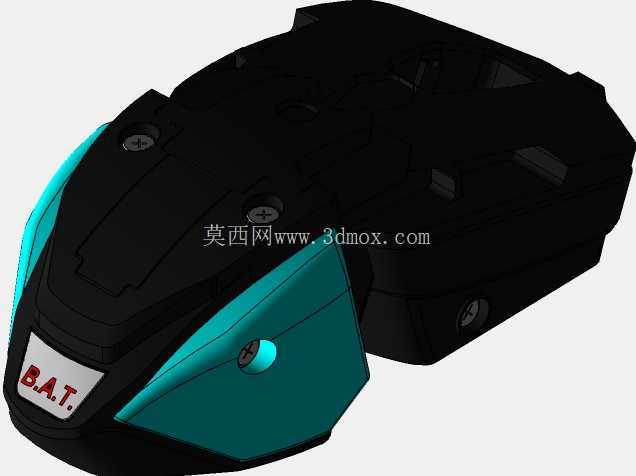

从安装边界与尺寸参数来看，鼠标本体的长宽高尺寸控制在125mm×68mm×40mm的范围内，属于中大手型适配尺寸，可覆盖18cm-22cm手长用户的握持需求。所有内部零件的安装位都做了定位防呆设计，PCB板的固定柱位置与外壳螺丝柱完全对应，装配时不会出现零件装反的情况，按键与外壳之间的活动间隙预留0.3mm，避免按键按下时与外壳产生摩擦卡顿。可替换侧翼的安装卡扣深度为2mm，拆卸时的拔出力控制在15N左右，既保证安装后的牢固度，也不会出现拆卸困难的问题。鼠标底部的脚贴安装位做了下沉0.2mm的凹槽设计，脚贴粘贴后与鼠标底面齐平，滑动时不会出现剐蹭鼠标垫的情况，脚贴的分布位置覆盖鼠标四个角，保证滑动时的平稳性，不会出现倾斜晃动。整体结构的走线空间预留充足，内部连接线的走线路径做了压线结构设计，避免装配时线材挤压到内部元件，影响按键触发或者传感器的正常工作。
