五层立柱式钣金仓储置物架结构设计

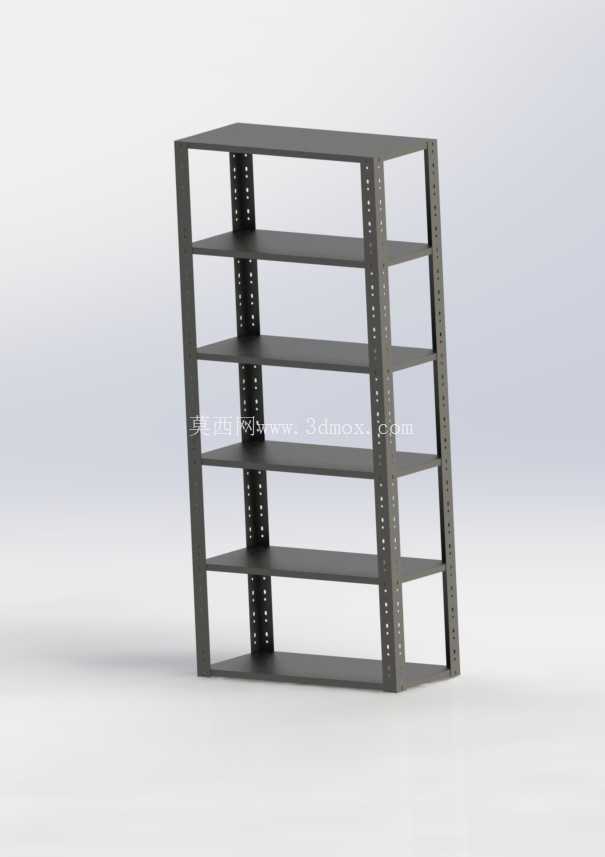

　　在生产车间的刀具周转区、维修班组的工具存放点、小型加工户的原料暂存位，这类立柱式钣金存储架的出镜率一直很高，不同于重型焊接货架需要现场动火拼接，也不同于轻型塑料置物架承重不足易变形，全钣金折弯成型的结构刚好卡在两者的应用空白区间，适配多数中小载荷的零散物料存储需求。从结构设计逻辑来看，这款存储架没有采用额外的角码、螺栓外挂连接件，所有承力结构都依托钣金件自身的折弯翻边实现，四根竖向立柱采用等边角钢形态的折弯结构，立柱全长冲制等距排列的调节孔，既可以根据存放物料的高度灵活调整层板间距，也能在安装时通过孔位快速对齐，减少现场装配的对位误差。

　　层板采用四边折弯的盒型结构，折弯边高度经过承重校核，在1.25毫米板厚的前提下，单层层板中部静载承重可覆盖多数工装夹具、包装辅料、小型零部件的存放重量，不会出现中部下凹变形的问题；层板两端直接卡入立柱的调节孔内，不需要额外的紧固件固定，拆装时只需要抬起层板即可完成位置调整，日常运维的灵活度很高。整体外形尺寸控制在90厘米宽度、40厘米深度、200厘米高度，这个尺寸边界是经过实际场景验证的：90厘米宽度刚好适配标准车间通道旁的预留空位，不会占用过人通道的有效宽度；40厘米深度既可以放下常规尺寸的零件盒、工具筐，也不会因为深度过深导致内侧物料取放困难；200厘米高度匹配普通厂房的室内净高，顶部预留的空间可以避免触碰照明管线、消防喷淋等顶部设施，同时最大化利用垂直方向的存储面积。

　　板厚选择上做了差异化处理，承力的竖向立柱采用1.25毫米厚度的冷轧钢板，保证长期承重下不会出现立柱侧弯、失稳变形的问题；水平层板采用0.5毫米厚度的冷轧钢板，在满足层板承重要求的前提下尽可能降低整体自重，单人即可完成整架的搬运与组装，不需要借助吊装设备。实际应用中，这类存储架可以直接放置在生产线旁的工位侧，用来存放当班生产需要的工装、检具、待加工小零件，员工转身即可取放物料，减少走动取件的无效工时；也可以多组并排摆放在备品备件仓库内，分类存放不同规格的紧固件、电气元件、维修配件，搭配标识牌即可实现快速盘点找货；甚至在维修班组的作业区，也可以用来存放常用的手动工具、耗材，保持作业面的整洁有序。

　　设计时特意规避了复杂的曲面造型，所有结构都是直线折弯成型，不需要开专用冲压模具，普通的数控折弯机、激光切割机即可完成所有零件的加工，加工门槛低，生产周期短，小批量定制也能控制加工成本；所有零件的边缘都做了折弯钝边处理，没有裸露的锋利切口，避免装配和使用过程中划伤操作人员，符合车间作业的安全要求。架体底部没有额外加装脚轮，是因为多数场景下存储架为固定点位使用，平整的底部直接接触地面即可保证稳定性，如果需要移动使用，也可以在底部预留孔位加装万向脚轮，拓展移动使用的场景。层板的间距调节步距经过优化，不会因为孔距过大导致无法适配矮件物料的存放，也不会因为孔距过小增加立柱冲孔的加工量，常规状态下五层的分层设计，可以覆盖从盒装小零件到中型工装夹具的不同高度存放需求，不需要额外增减层板数量即可满足多数使用场景。
