制动压机车间用多层移动工具存放柜

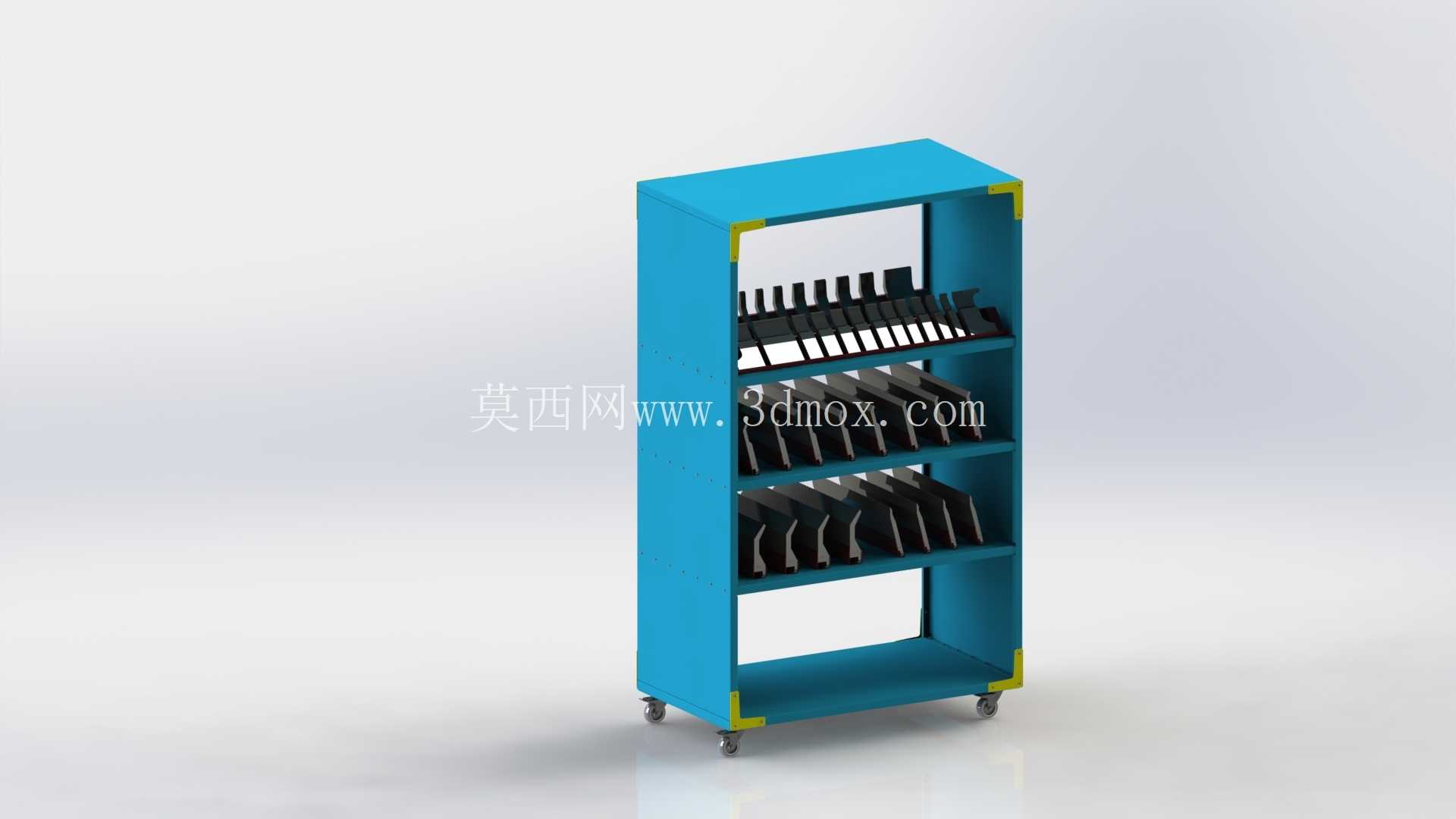

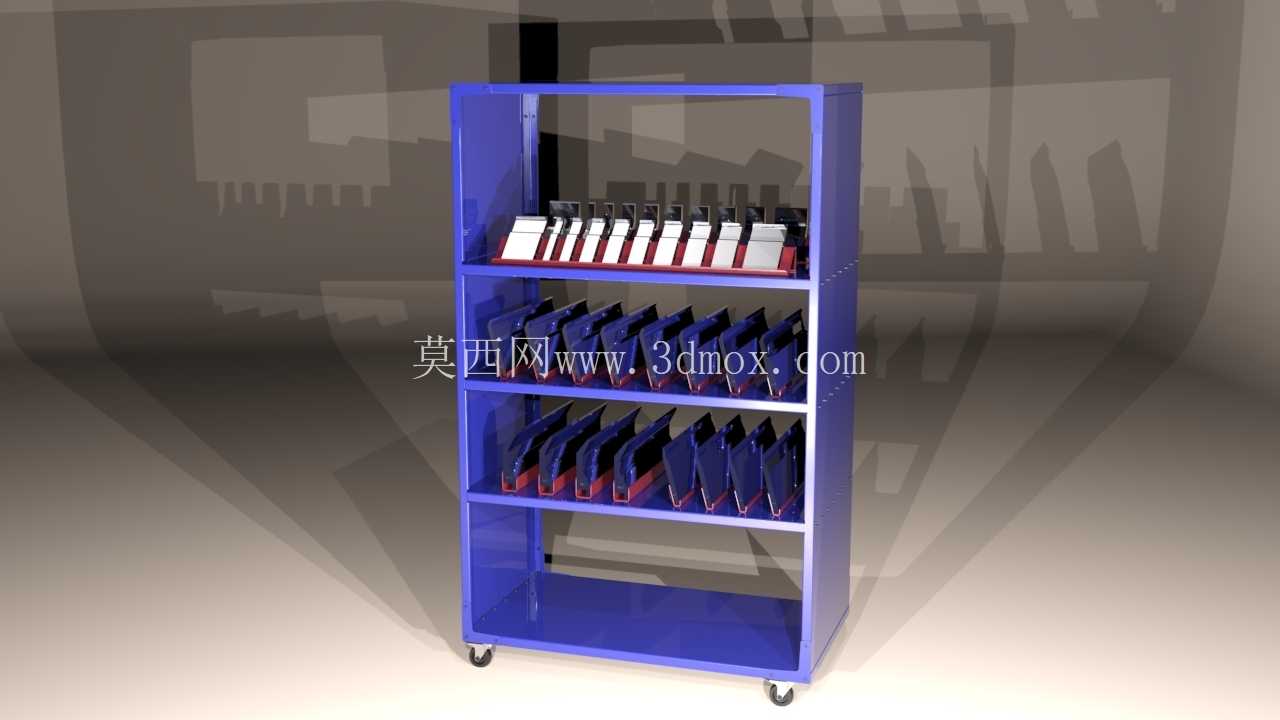

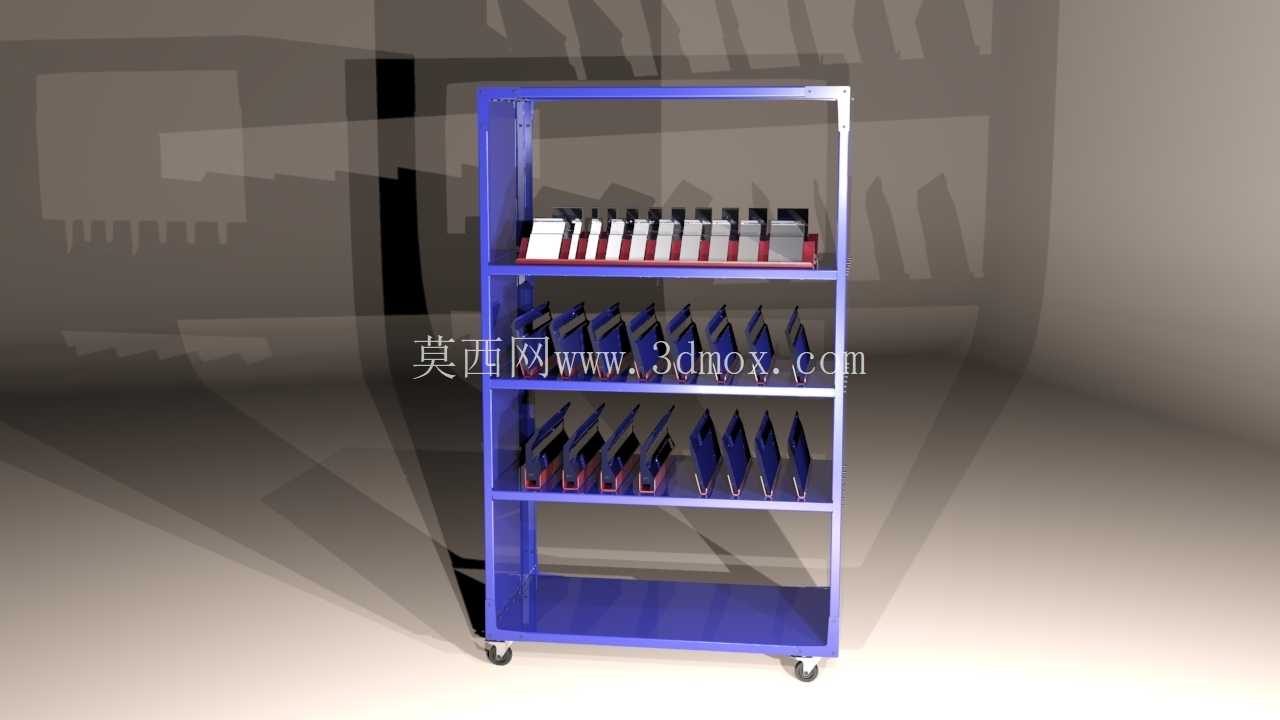

　　这款工具柜的设计初衷，是匹配制动压机LVD PPEB Mnc95工位的现场工具存储需求，解决压机作业区域各类工装检具、操作手册、换型配件零散摆放、取用效率低的问题。从结构设计来看，整体采用立式多层开式布局，没有设置封闭柜门，这是考虑到压机工位操作时需要频繁拿取工具，开式结构可以减少开门动作的时间损耗，操作人员站在柜前就能直接看到所有层板的存放物品，无需翻找。柜体底部配置了四个脚轮，其中两个带刹车结构，既可以根据生产排班、设备维保的需求灵活推移柜体位置，适配不同的作业点位，在固定放置时踩下刹车就能避免柜体滑动，保障存放稳定性。

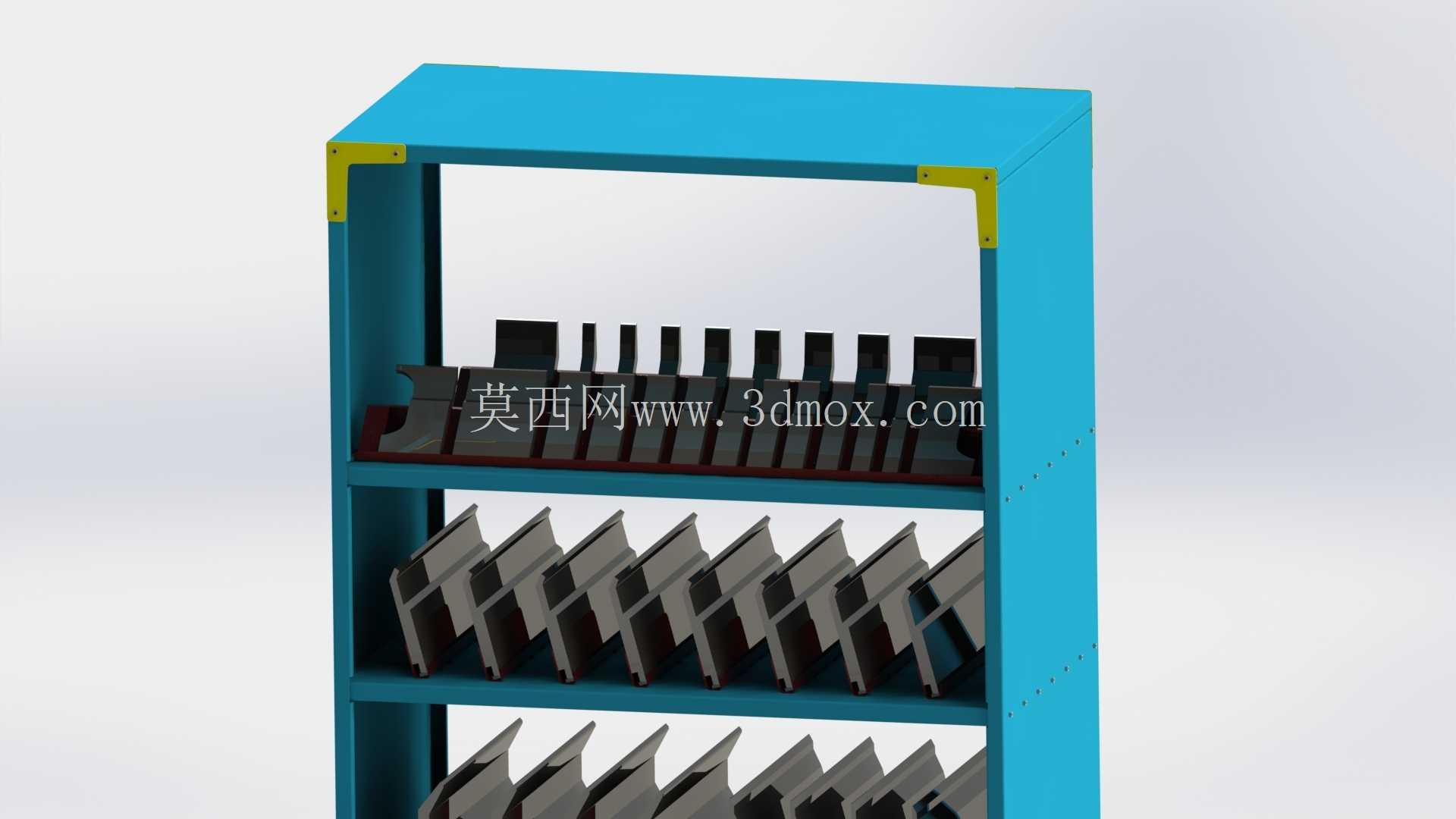

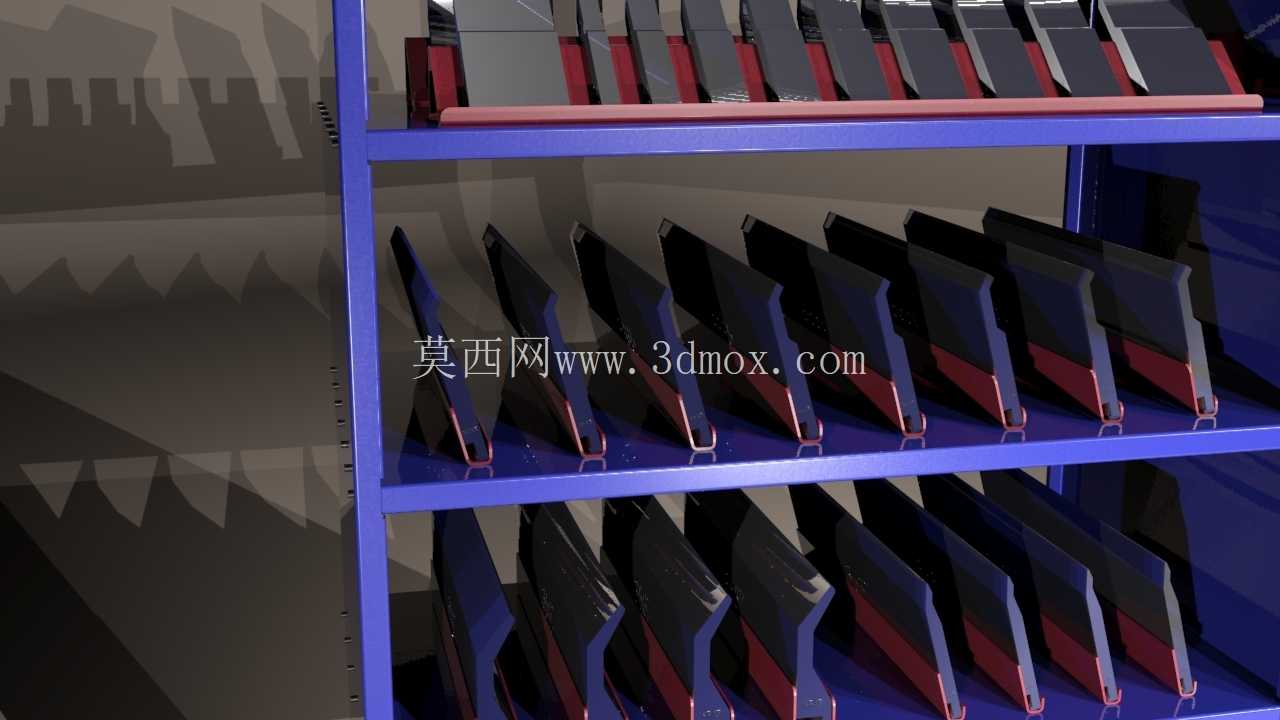

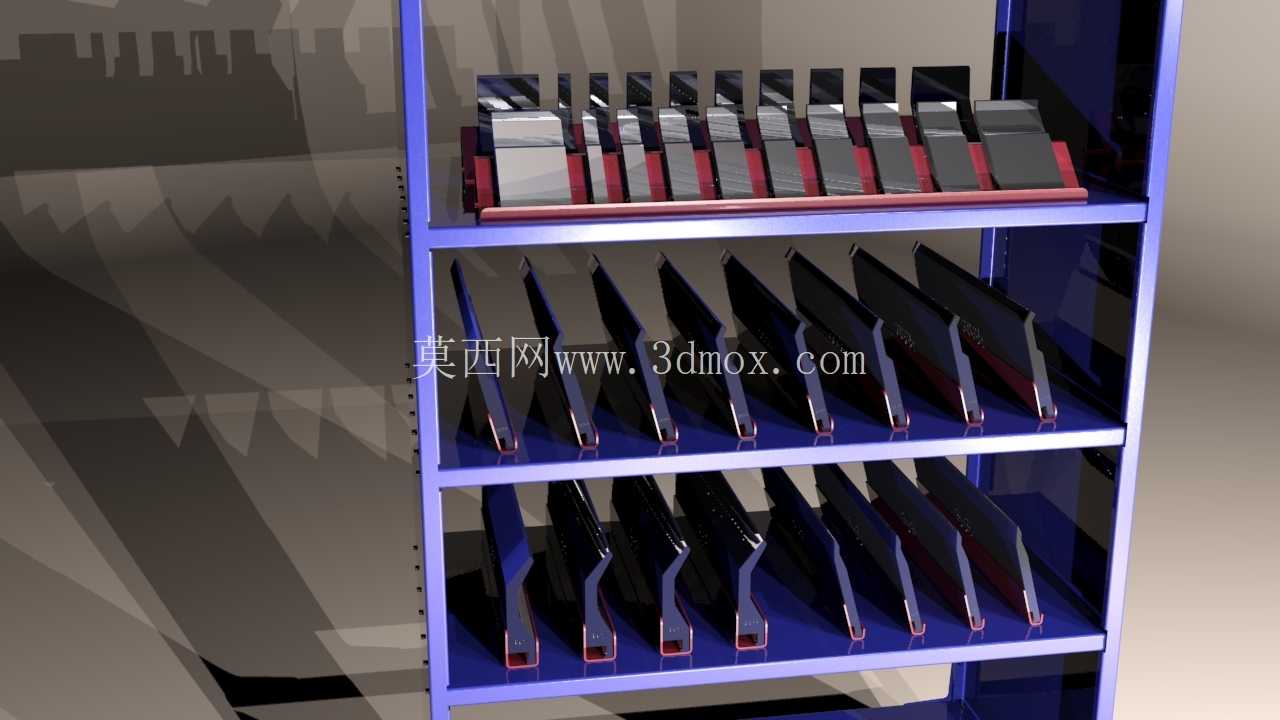

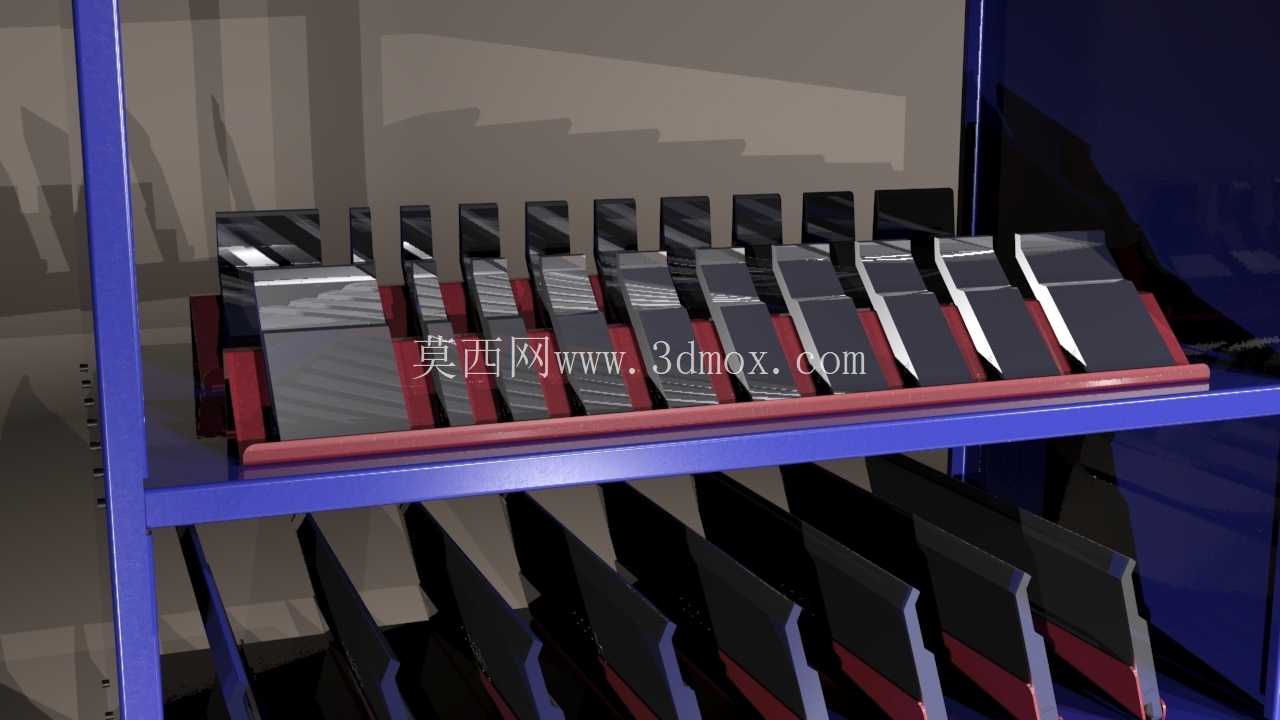

　　层板的间距做了差异化设计，最上层高度较低，适合放置轻薄的作业指导文件、记录表单以及小型的检测量具，中间三层的层间距一致，专门用来存放带插槽的工具挂板，每一层的挂板都做了倾斜角度设计，工具插放后会自然向内侧倾斜，不会因为柜体移动或者车间振动出现滑落，同时倾斜角度刚好让操作人员可以清晰看到每个工具的摆放位置，拿取时不需要抬手摸索。最下层的空间高度最高，没有设置分隔，可以放置体积较大的压机换型配件、清洁工具或者备用的工装组件，充分利用柜体的垂直空间。

　　在安装边界方面，柜体整体宽度控制在800mm以内，深度在400mm左右，高度约1800mm，这个尺寸是经过现场工位空间测算的，刚好可以放置在制动压机的侧方立柱间隙里，不会占用压机的操作通道，也不会干涉压机滑块的运行轨迹、操作人员的上下料动作，推移时也可以顺利通过车间1m宽的人行通道，不会出现卡滞。柜体的框架采用薄壁型钢折弯焊接成型，边角位置都做了圆弧过渡处理，避免车间作业人员走动时磕碰受伤，表面做了喷塑处理，耐油污、耐刮擦，适配车间多油污、易磕碰的作业环境。

　　在实际应用场景中，这类工具柜除了配套制动压机工位使用，也可以放置在机加工车间的班组工位、装配线的旁侧点位，用来分类存放班组常用的手动工具、检测量具、工艺文件，替代传统的固定式工具架，提升工位的5S管理水平。设计时还考虑了承重需求，每层挂板层的额定承重不低于20kg，可以满足常规金属工具的存放要求，最下层的承重不低于50kg，足以放置较重的工装配件，层板与柜体框架采用可拆卸连接，如果后续需要调整层间距来适配不同尺寸的存放物品，只需要拆卸层板的固定螺丝就可以重新调整位置，不需要改动柜体的主体结构，具备一定的通用性。柜体的整体重心做了下沉设计，脚轮安装位置在柜体底部的四个角点外侧，即使最上层放置了物品，推移过程中也不会出现倾翻的风险，保障现场使用的安全性。
