阿拉伯风格水烟主体支撑结构三维数模

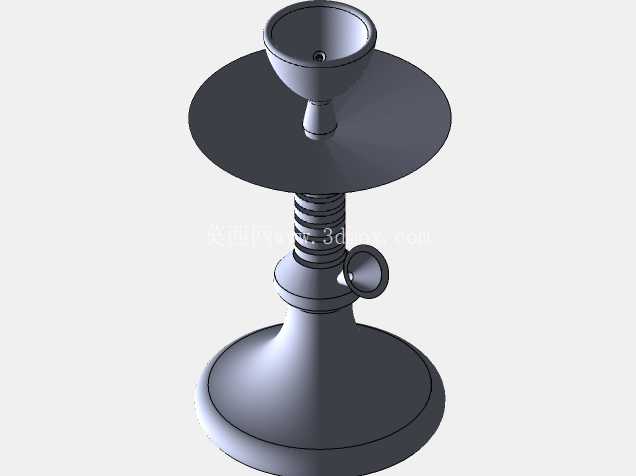

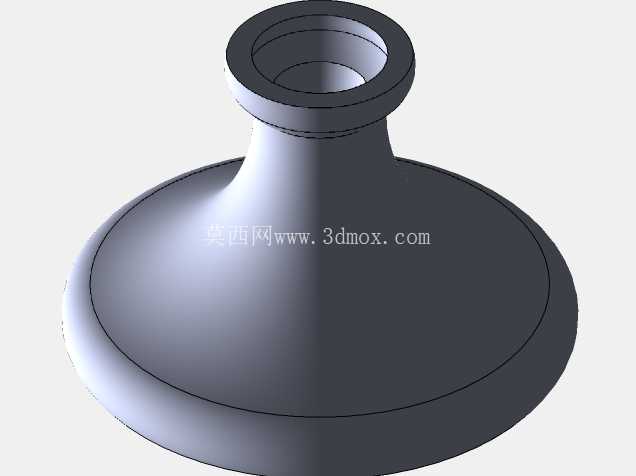

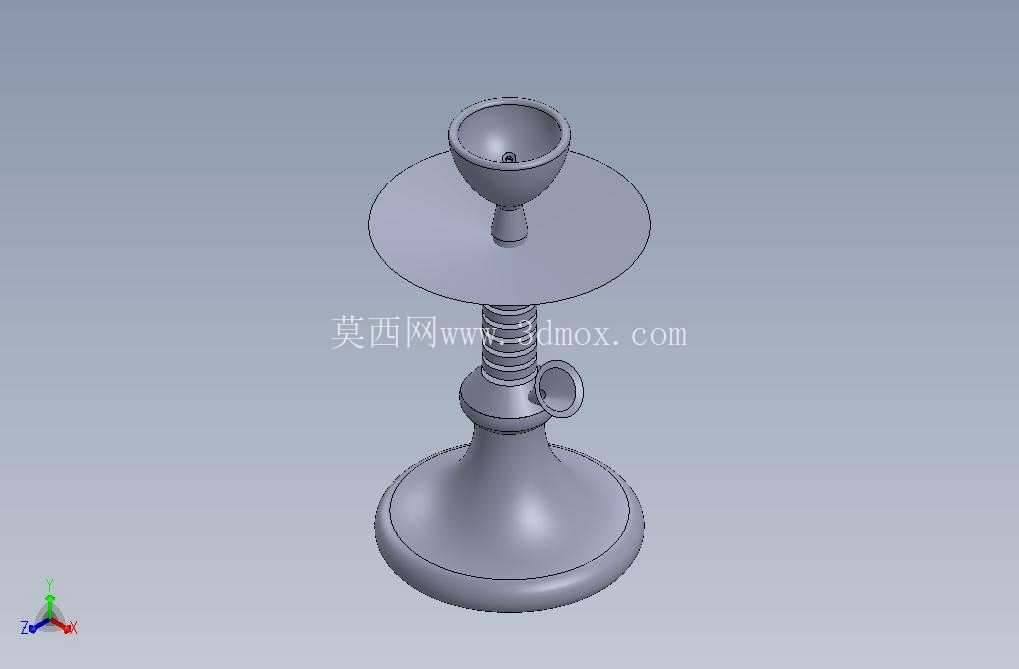

　　这套水烟主体结构的三维建模，核心围绕日常休闲烟具的实际使用需求展开，先从最容易被忽略的安装边界说起：整个主体采用同轴回转体设计，底部为大直径喇叭形配重底座，底座底面做了内凹的平面贴合结构，放置在木质、玻璃等常规桌面时，接触环面的宽度控制在8mm左右，既保证足够的支撑面积避免侧翻，又不会因为接触面积过大导致挪动时刮花桌面，底座整体的最大外径控制在180mm，适配市面上绝大多数常规尺寸的水烟防滑垫，不需要额外定制配套放置配件。

　　往上延伸的立柱段采用外螺纹加光滑轴段的组合结构，螺纹段的螺距选了2.5mm的粗牙规格，不是常规的细牙设计，主要是考虑到日常使用中用户经常需要拆卸清洗，粗牙螺纹对位更方便，不容易出现错牙滑丝的问题，而且螺纹段的长度预留了35mm的调节余量，用户可以根据自己搭配的烟瓶高度，适当调整接灰盘的安装高度，适配不同规格的配套瓶身。接灰盘采用薄型圆盘结构，盘边缘做了5mm高的翻边，用来承接抽烟过程中掉落的烟灰与烟炭碎屑，盘中心的安装孔和立柱做了小间隙配合，安装后不会出现晃动歪斜的情况，盘的外径比底座小40mm，整体视觉上呈现下宽上窄的稳定比例，不会出现头重脚轻的视觉感受。

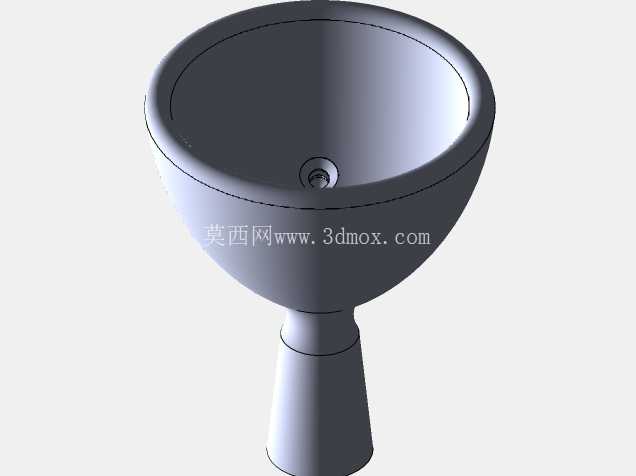

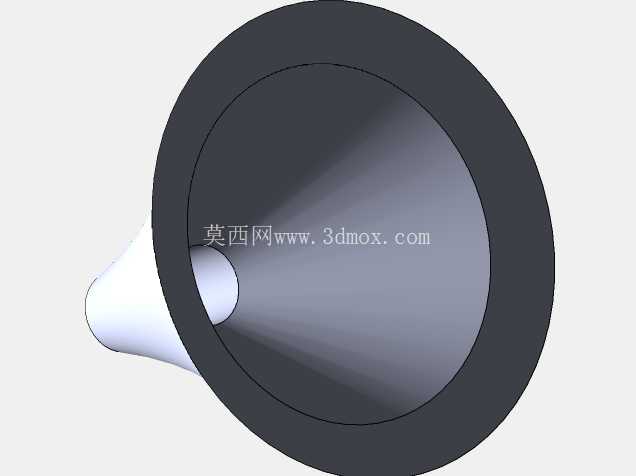

　　接灰盘上方的烟锅安装座，做了上大下小的锥面过渡结构，锥度设置为1:10，刚好适配市面上通用规格的陶瓷烟锅，安装时只需要将烟锅对准锥面轻轻放置，依靠自身重力就能实现密封，不需要额外加装密封胶圈，日常拆卸清理烟料残留非常方便。烟锅本身的内腔做了圆弧过渡，没有直角死角，残留的烟膏、烟料不会卡在边角位置，清洗时用清水冲刷就能清理干净，烟锅底部的通气孔做了居中的单孔设计，孔径控制在6mm，既保证吸气时的气流通畅，又不会因为孔径过大导致烟料碎渣顺着气道掉落到下方的瓶身里。立柱侧面的通气接口采用外凸的宝塔接头结构，接头外径做了阶梯式设计，分别适配8mm、10mm两种常见规格的烟管软管，安装时只需要将软管套在接头上就能实现密封，不需要额外加装喉箍固定，日常更换不同长度的烟管非常方便。整个结构的所有转角位置都做了R2-R3的圆角过渡，没有尖锐的棱角，一方面是日常使用挪动时不会划伤手部，另一方面在做金属材质的量产加工时，压铸或者车削加工过程中不会出现应力集中的问题，提升零件的结构强度。

　　建模过程中所有配合面都预留了0.1-0.2mm的装配间隙，考虑到金属压铸成型的脱模斜度与尺寸公差，不会出现加工后零件装配过紧或者松旷的问题，所有回转面的同轴度公差控制在0.1mm以内，组装后整个主体不会出现歪斜的情况，放置时的重心始终落在底座中心范围内，即使不小心轻微碰撞到立柱位置，也不会轻易倾倒。从实际使用场景来看，这套结构适配休闲会所、家庭休闲等多种使用场景，整体结构没有复杂的异形曲面，加工难度低，不管是采用铝合金压铸还是不锈钢车削加工，都能快速实现量产，零件的通用化程度高，大部分配件都能和市面上现有水烟产品通用互换，不需要单独开模定制特殊配件，后期维护更换零件的成本很低。气道的整体路径做了顺滑的圆弧过渡，没有直角弯折的位置，吸气时的气流阻力小，不会出现通气不畅抽不动的情况，气道内壁做了光滑处理，烟油残留不容易附着在壁面上，长期使用也不会出现气道堵塞的问题。
