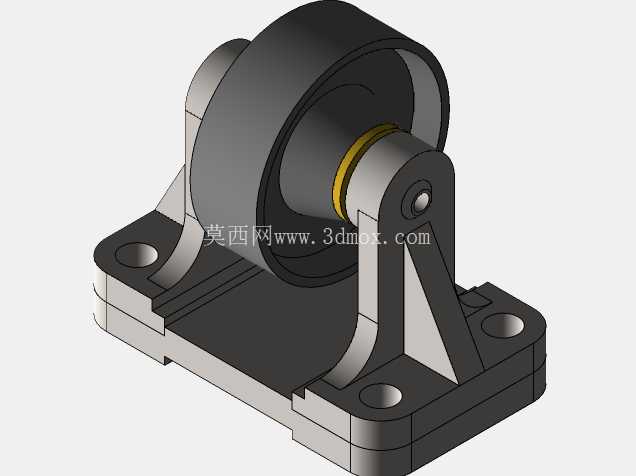

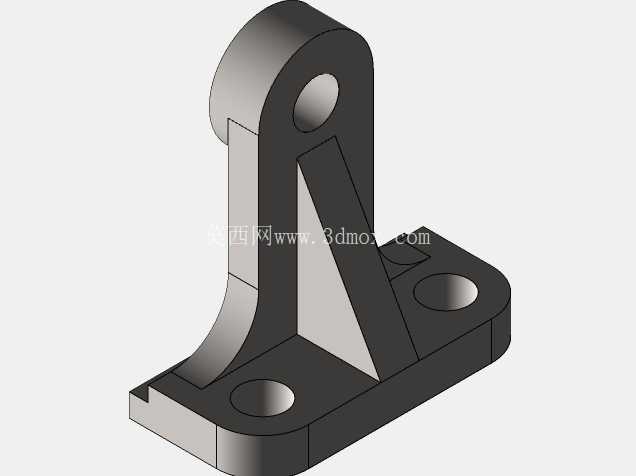

在各类带式输送、皮带传动的工业场景中,滚轮支撑是保障皮带平稳运行、避免皮带跑偏与下垂的核心承载部件,这套支撑结构主要适配中轻载工况下的平皮带传动系统,常见于小型物料输送线、纺织机械传动段、轻工生产流水线的皮带承托位置,也可用于设备内部动力传递路径中皮带张紧侧的辅助支撑,抵消皮带运行过程中产生的径向跳动与下挠变形。从结构组成来看,整套部件包含一体式铸造成型的安装底座、双侧对称布置的支撑立板、中部承载滚轮以及滚轮与立板间的铰接转轴,底座采用带加强筋的板式结构,四个角位预留沉头安装孔,可直接通过螺栓固定在设备机架的安装平面上,立板与底座衔接处设置三角形加强筋,有效提升支撑部位的抗倾覆能力,避免滚轮受径向载荷时立板出现外张变形。

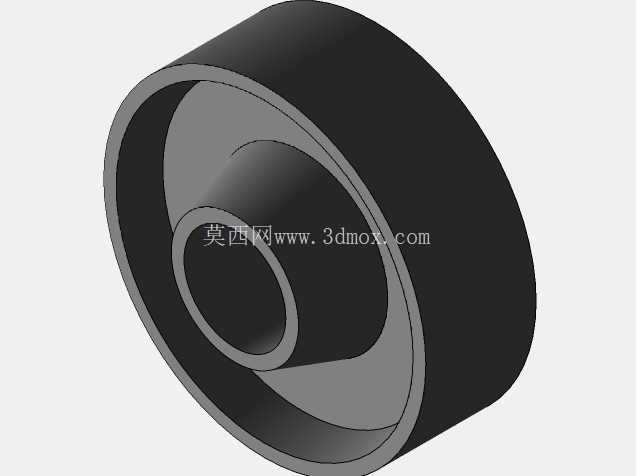

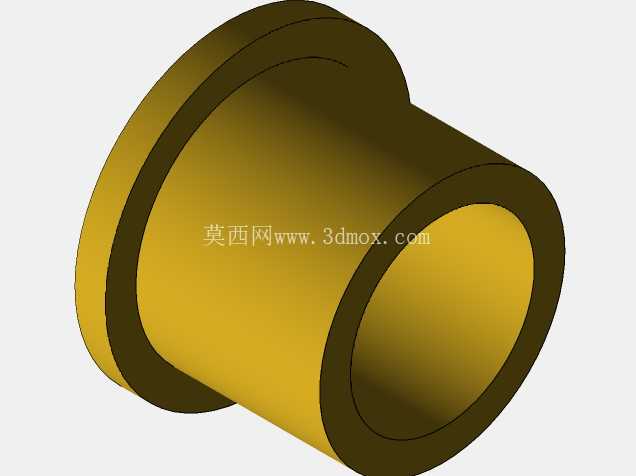

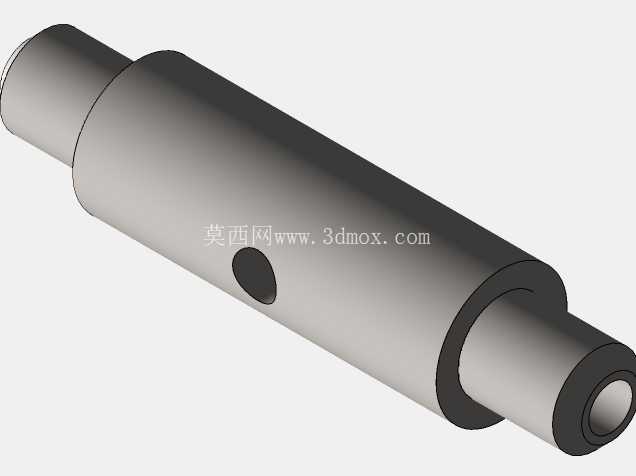

滚轮采用中空筒式结构,在保证整体刚度的前提下降低了部件自重,滚轮内孔与转轴之间预留轴承安装位,可适配标准深沟球轴承实现滚轮的低阻力转动,滚轮两端设置限位凸缘,能够对运行中的皮带起到横向限位作用,减少皮带跑偏的概率,转轴与双侧立板采用过盈配合加顶丝固定的方式,防止转轴随滚轮转动出现轴向窜动。设计过程中优先考虑了安装与维护的便捷性,立板顶部采用开口式装配槽结构,装配时可直接将预装了轴承与滚轮的转轴组件从开口处放入,再通过顶部的压盖完成固定,无需从立板侧面穿轴,大幅降低了现场装配与后期更换滚轮的操作难度。
安装边界方面,底座的安装孔位采用对称分布设计,横向与纵向孔距符合常规小型输送设备的机架安装标准,整体高度控制在适配100-200mm宽度平皮带的承托范围,滚轮外径与支撑跨距经过载荷校核,在额定载荷下滚轮的径向跳动量控制在机械传动允许的公差范围内,不会因支撑变形导致皮带出现异常磨损。实际使用中,这类支撑结构通常沿皮带输送段等间距布置,根据皮带的张紧程度与输送载荷调整布置间距,当输送物料重量较大、皮带张紧力较高时可适当缩小支撑间距,避免皮带在两支撑点之间出现过大下挠,影响传动平稳性。结构的受力路径经过优化,皮带施加在滚轮上的垂直载荷通过滚轮、轴承、转轴传递到双侧立板,再经立板与底座的衔接加强筋分散到底座整个安装平面,最终由连接螺栓传递到设备机架,整个传力路径无应力集中突变点,能够保证长期交变载荷下的结构疲劳强度。针对不同的使用工况,滚轮表面可根据需求包胶或者做硬化处理,包胶滚轮能够增大与皮带之间的摩擦力,同时减少皮带运行过程中的噪音,硬化处理的金属滚轮则更适配高温、多粉尘的恶劣工况,避免滚轮表面过快磨损。
支撑立板的厚度与加强筋的尺寸经过有限元校核,在承受最大额定径向载荷时,立板的最大变形量小于0.05mm,不会影响滚轮的转动灵活性,底座的沉头孔设计能够保证螺栓安装后头部不高出底座平面,避免安装后出现底座与机架贴合不紧密的问题。在三维建模过程中,所有配合面均预留了合理的装配公差,转轴与立板孔的配合、轴承与滚轮内孔的配合、轴承与转轴的配合都符合机械设计的公差标准,能够直接导出工程图用于生产加工,模型中各零件的装配关系完整,可直接用于装配干涉检查与运动仿真,验证滚轮转动过程中是否存在与周边结构的干涉问题。
- 全部评论(0)
- 模板大小: 614.77 KB
- 售价:5金币
- 下载次数: 178
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
