DIY改装角磨式圆盘砂光机结构设计

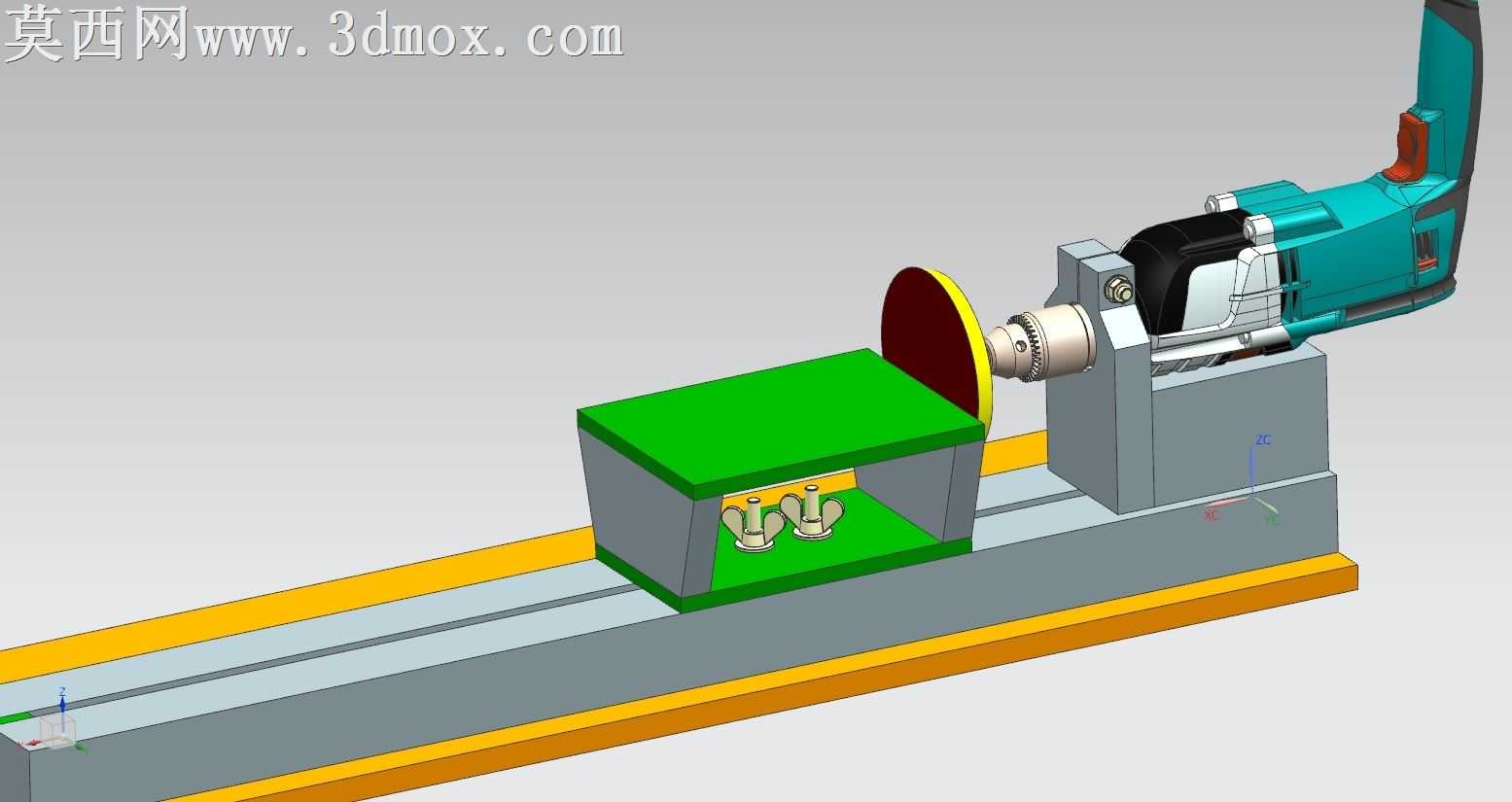

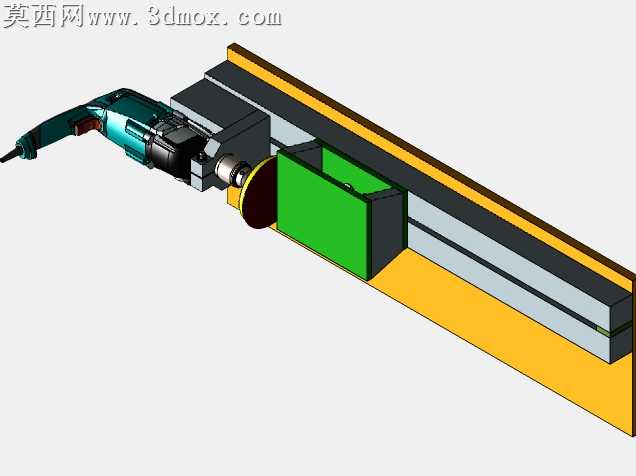

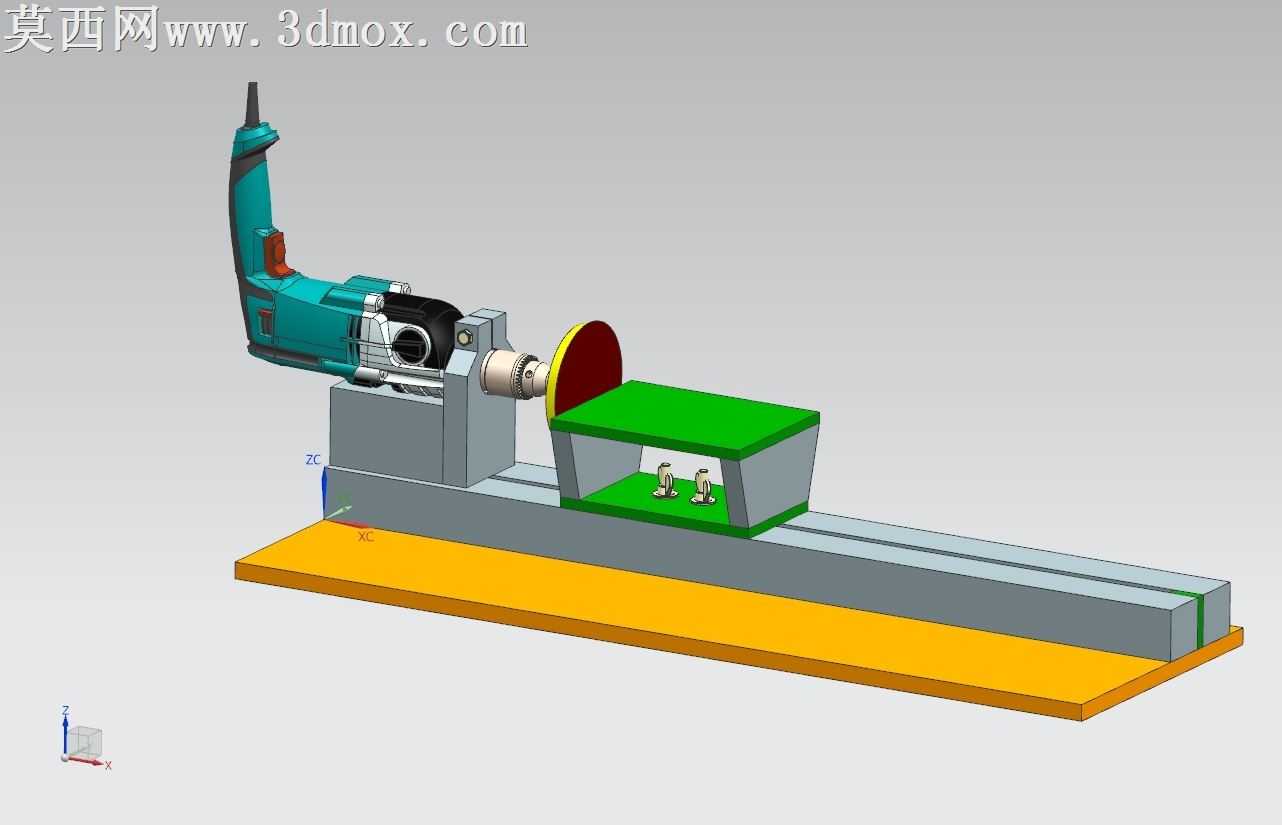

该三维模型为DIY改装的圆盘砂光机，整体采用模块化的结构设计思路，以常见的手持角磨机作为动力输出核心，搭配定制的滑动进给工作台与支撑底座，实现手持工具向台式砂光设备的功能转换，兼顾DIY制作的低成本属性与台式打磨设备的操作稳定性。建模过程中对各部件的装配关系做了精准还原：动力端保留了角磨机的完整外形结构与握持手柄细节，通过专用连接法兰将角磨机输出轴与砂盘安装座刚性连接，砂盘采用分层材质设计，红色打磨层与黄色刚性基座的材质区分清晰，还原了实际砂盘的耗材属性。支撑结构部分，灰色的立式动力安装座采用厚重的实体结构设计，保证动力端工作时的刚性，避免打磨过程中产生振动偏移；下方的长条形滑动导轨采用矩形截面型材结构，为进给工作台提供稳定的直线滑动导向，导轨与底座之间通过定位结构实现固定，保证导轨的直线度精度。进给工作台采用双层框架结构，上层绿色台面为工件放置平面，下层框架通过滑动副与导轨配合，可实现沿砂盘轴向的进给移动，工作台内部预留了工件装夹位，可适配不同尺寸的待打磨工件，满足DIY场景下多样化的打磨需求。最下方的橙色底座为整设备的承载基础，采用大尺寸平板结构，增大设备与工作台面的接触面积，进一步提升设备运行时的稳定性。渲染环节采用写实风格的材质表现：角磨机外壳采用蓝绿色工程塑料材质，搭配黑色橡胶握把与金属传动部件的金属质感，还原真实手持角磨机的外观质感；金属结构件统一采用哑光灰铸铁材质表现，体现加工金属的厚重质感；工作台面采用亮绿色工程塑料材质，与金属结构形成清晰的视觉区分；砂盘打磨面采用红色磨砂材质，还原砂纸的粗糙表面质感；底座采用橙色烤漆金属材质，提升整体视觉层次感。结构设计上充分考虑DIY制作的可行性，各部件均采用常见的型材与标准件组合，无需复杂的定制加工即可完成组装，动力端采用现成的市售角磨机，大幅降低了自制设备的成本与制作难度，同时滑动进给的结构设计避免了手持打磨时的进给不稳定问题，有效提升打磨作业的平整度与操作安全性，适合木工DIY、小型零件打磨去毛刺等轻量加工作业场景。
