2x72英寸工业级带式研磨机结构设计

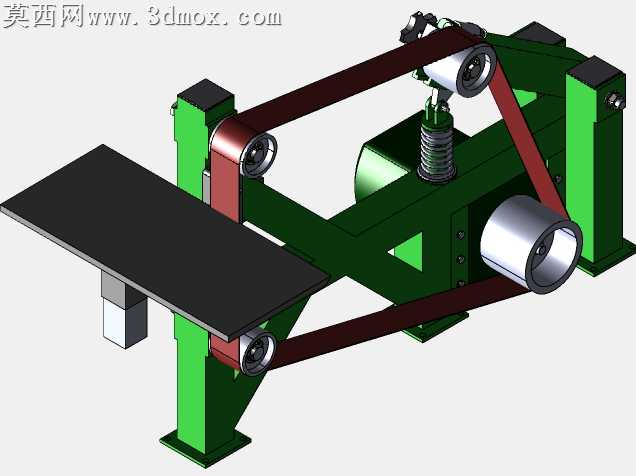

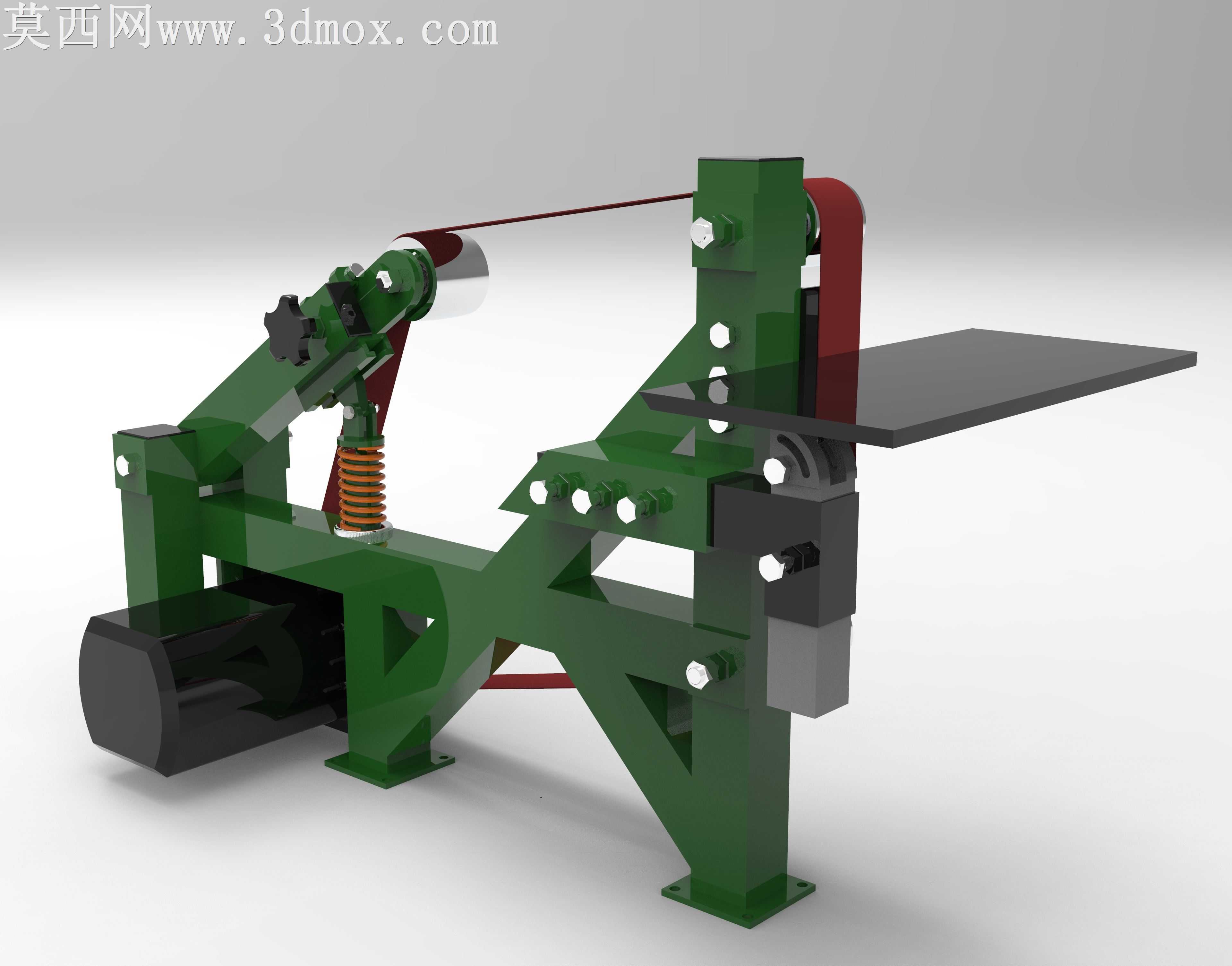

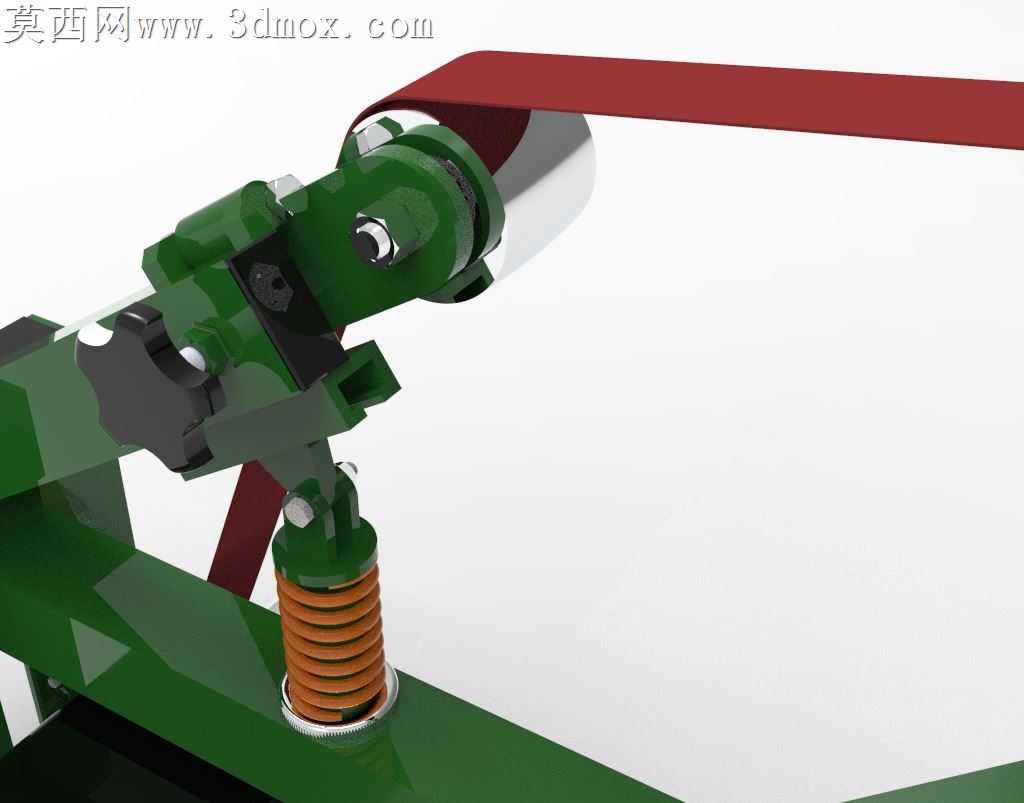

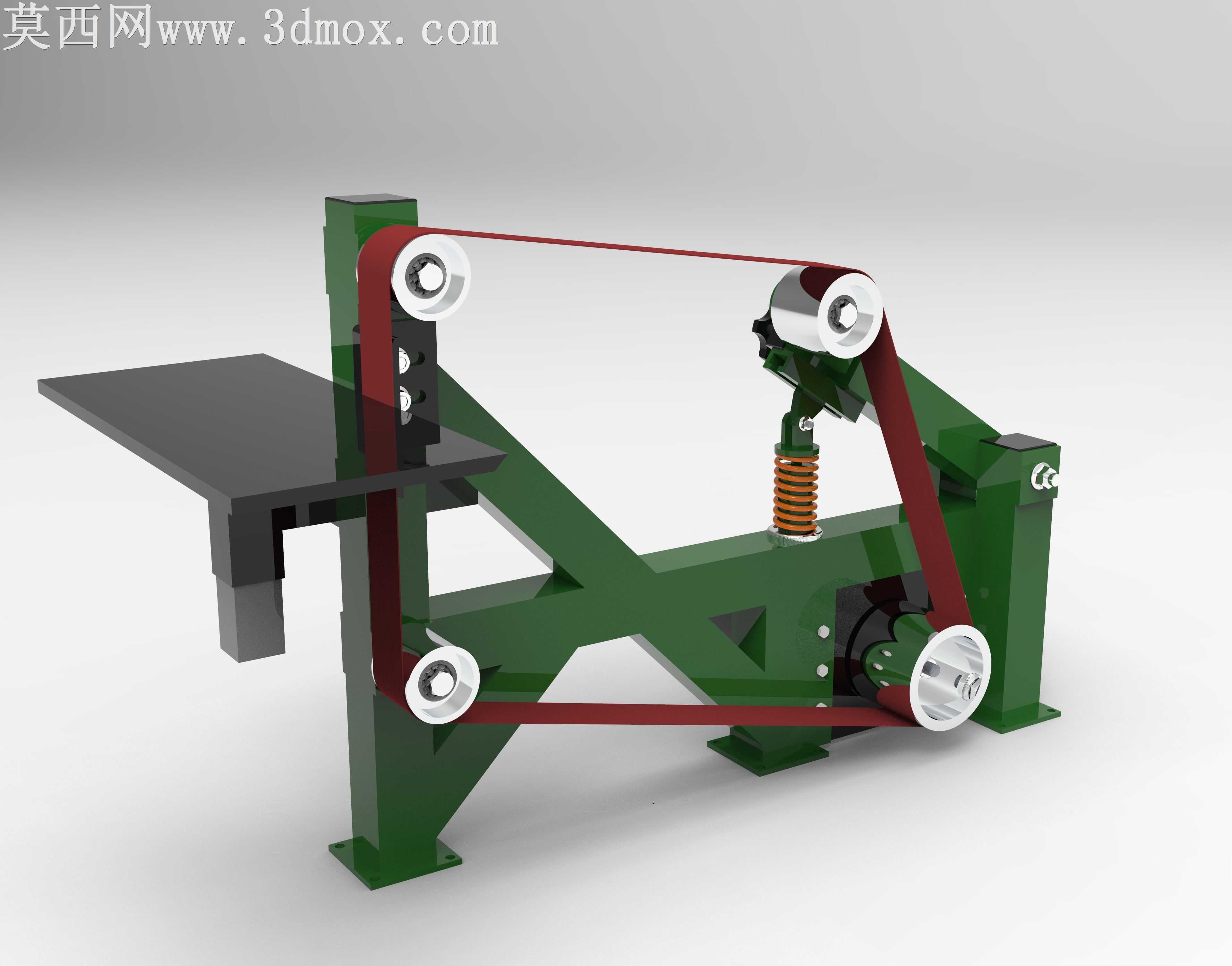

做这个带式研磨机建模的时候，最先敲定的是2x72英寸的砂带规格，毕竟这个尺寸是金属加工圈里公认的通用适配尺寸，不管是开粗打焊缝、修形磨刃口还是做精细抛光都能hold住，所以一开始就把主动轮、从动轮、接触轮的中心距卡死在对应砂带周长的适配值，没留多余的浮动空间，避免后期张紧结构做出来出现砂带跑偏的余量问题。机架部分没选方管拼接的偷懒做法，直接做了一体化的折弯焊接式框架，建模的时候特意把受力集中的几个安装位——比如电机安装座、张紧臂铰接点、工作台支撑位都做了加厚凸台，还在框架内部加了斜向加强筋，之前见过不少同类型设备机架薄了磨硬钢的时候整机抖得厉害，所以这里特意把壁厚参数往工业级靠，连地脚安装孔都做了沉头设计，方便后期锁膨胀螺栓的时候不会凸出来绊到工件。张紧结构是花了点心思的，没做那种简单的螺杆顶紧，而是用了弹簧蓄能的摆臂张紧，建模的时候反复调了弹簧的预压行程，既要保证换砂带的时候扳动释放杆不用费太大力气，又要保证工作的时候张紧力足够不会打滑，摆臂的铰接轴特意选了带自润滑衬套的配合公差，转动副的间隙留了0.02mm，既不会卡滞也不会晃荡导致砂带窜动。接触轮那边做了可快换的结构设计，不同硬度的橡胶轮、齿形轮、平面轮都能直接拆换，建模的时候把快换压板的卡槽尺寸做了统一，甚至连锁紧螺丝的位置都特意留了扳手操作空间，不用拆旁边的护板就能拧。工作台部分做了角度可调的铰接结构，靠带刻度的限位块能锁0到45度的任意倾角，方便磨斜面或者坡口，工作台面用的是加厚钢板，边缘做了倒角处理，不会刮花工件也不会割手，靠砂带的那一侧留了1mm的间隙，既不会蹭到砂带，也不会让小工件卡进去。主动轮直接和电机输出轴直连，没做额外的传动结构，减少传动损耗的同时也降低了故障点，电机座做了可微调的长圆孔，安装的时候能微调中心距保证主动轮和其他轮系的平行度，毕竟轮系平行度是砂带不跑偏的核心。做渲染的时候，机架选了深绿色的工业锤纹漆材质，金属裸露的轴、螺丝部分做了镀镍的金属质感，弹簧做了发黑处理，工作台和护板用了哑光黑的冷轧板质感，灯光特意打在砂带和接触轮的位置，把砂带的张紧质感和接触轮的橡胶纹理都表现出来，连机架焊缝的细节都做了轻微的凸起纹理，不会显得像光溜溜的玩具模型。整个模型所有零件的尺寸都是按实际加工的公差来标的，不管是拿去做加工出实物，还是当教学案例讲磨削设备结构，都能直接用，没有那种虚标尺寸没法落地的问题。
