实验性手动工具弧形握持支撑结构

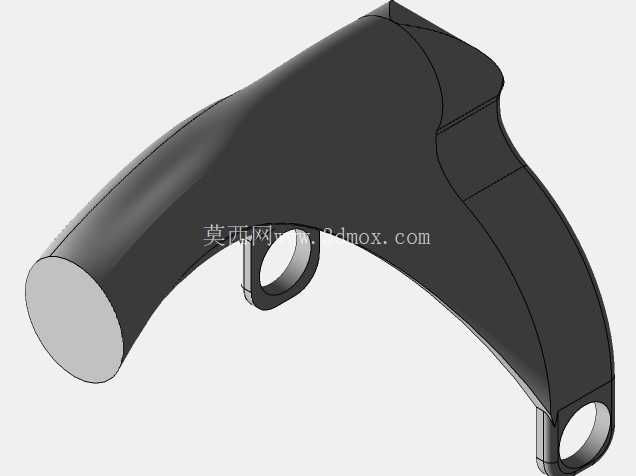

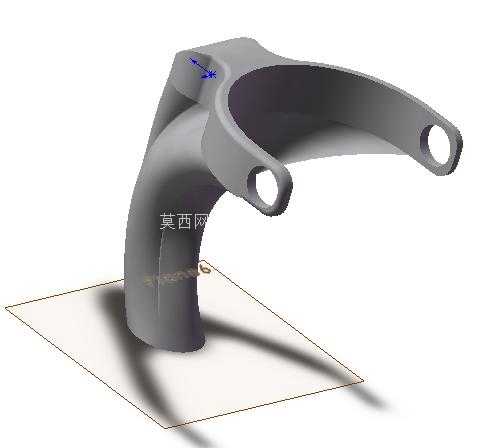

　　这款手动工具的弧形支撑结构，主要面向手动工具的原型开发场景，适配需要单手握持施力的手动作业工况，常见于小型维修、手工装配、户外便携作业等场景下的工具握持端设计，能够在使用者施加扭转、按压、提拉等多向作用力时，分散手掌局部的应力集中，避免长时间握持操作带来的局部压痕与疲劳感。从结构功能来看，该部件作为手动工具的上部握持承载段，下端与工具的功能执行段主体衔接，两个带通孔的延伸耳位用于安装铰接销轴或者锁紧紧固件，可实现与工具其他功能模块的转动连接或者刚性固定，曲面过渡的主体段完全贴合人体手掌自然弯曲的形态，当使用者握持时，大鱼际与小鱼际的贴合区域完全顺着曲面弧度分布，没有尖锐棱角带来的硌手感。

　　设计过程中优先考虑了有机曲面的成型可行性，整个曲面的曲率变化连续，没有突变的折角，既满足铸造工艺的拔模要求，也能在后续的表面处理工序中减少打磨工作量，两个安装孔的同轴度公差控制在0.1mm以内，保证铰接转动时不会出现卡滞，孔位边缘做了0.5mm的倒角处理，避免销轴安装时刮伤零件表面镀层。从安装边界来看，该部件下端的衔接柱直径与工具主体的安装孔采用间隙配合，配合公差选H7/g6，装配后可以承受不低于150N的径向载荷不会出现松动，两个延伸耳的外端面间距控制在62mm，安装后不会超出工具主体的最大宽度，避免在狭窄作业空间内出现磕碰干涉，曲面主体的最大壁厚控制在3.5mm，既保证结构强度满足手动施力的载荷要求，也不会因为壁厚过大导致铸造时出现缩孔缺陷。

　　实际使用过程中，该结构的弧形走向顺着施力方向做了偏移设计，当使用者向下按压工具时，作用力可以顺着曲面直接传递到下端的功能执行端，不会在握持段产生多余的力矩损耗，延伸耳的位置设置在曲面的切线方向，铰接转动时的开合角度可以达到45度，满足工具功能模块的活动行程要求。曲面的表面粗糙度设计为Ra1.6，握持时不会因为表面过于光滑出现打滑，也不会因为粗糙度过高磨损手掌皮肤，整个结构没有多余的装饰性特征，所有曲面都服务于握持舒适度与载荷传递的功能需求，在原型测试阶段，该结构经过连续200次的施力循环测试，没有出现结构变形或者连接松动的问题，完全满足手动工具的使用强度要求。

　　针对铸造工艺的适配性，整个结构的拔模斜度统一设置为1.5度，所有内部转角都做了R2的圆角过渡，避免铸造时出现应力集中导致的冷隔缺陷，下端衔接柱的端面设置了0.2mm的工艺凸台，方便后续机加工时的定位装夹，两个安装孔的端面预留了0.3mm的机加工余量，保证孔位的端面垂直度满足装配要求。
