汽车恒温器外壳铸造模具结构设计

这套铸造模具对应的成型零件是汽车冷却系统中的恒温器外壳，这类壳体零件直接决定了节温器的安装定位精度与冷却回路的密封可靠性，在乘用车、商用车的发动机冷却循环系统中属于核心支撑类部件。实际装车场景中，恒温器外壳需要容纳蜡式节温器芯体，同时对接发动机缸体出水通道、散热器进水通道、小循环回流通道三个接口，工作时长期接触80-110℃的冷却液，还要承受发动机运行带来的持续振动，因此铸件本身不能存在缩孔、砂眼、冷隔这类铸造缺陷，否则使用过程中极易出现冷却液渗漏、节温器卡滞的问题。

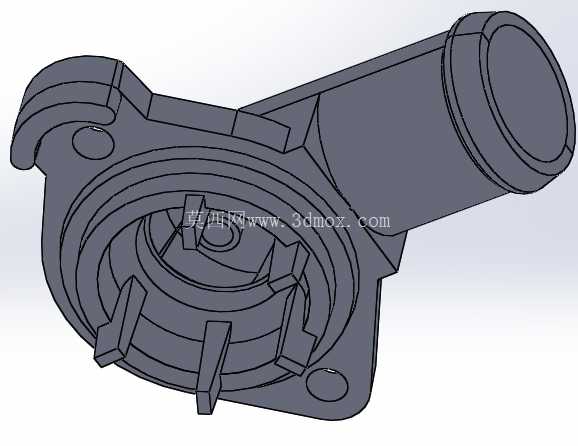

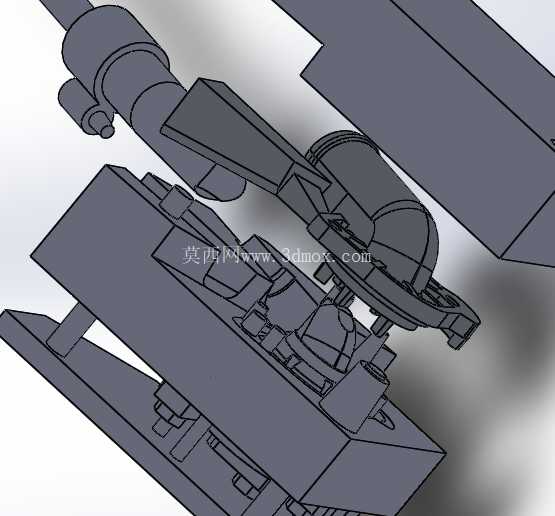

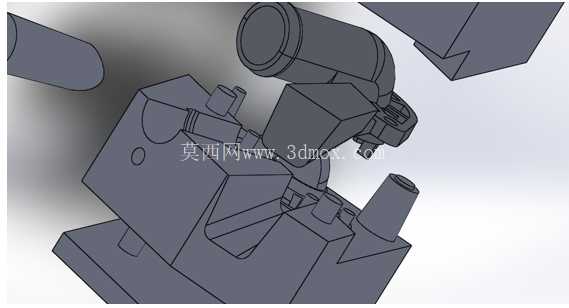

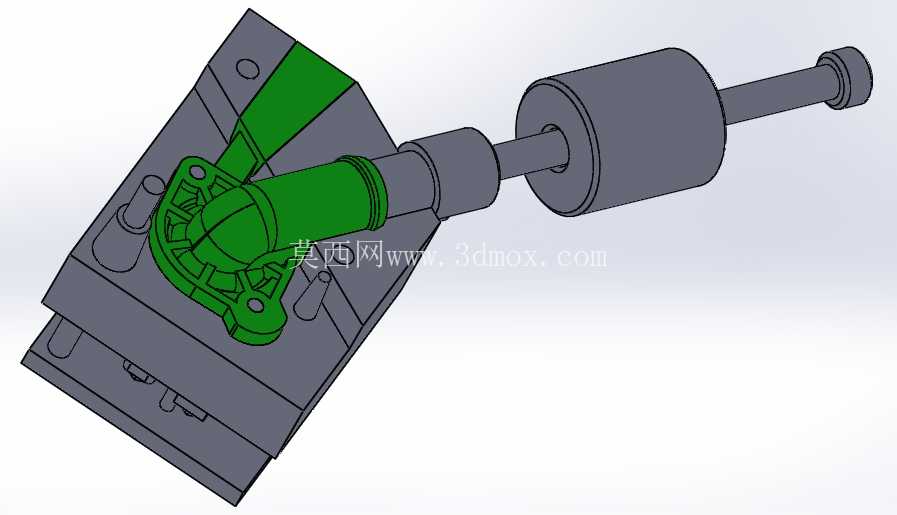

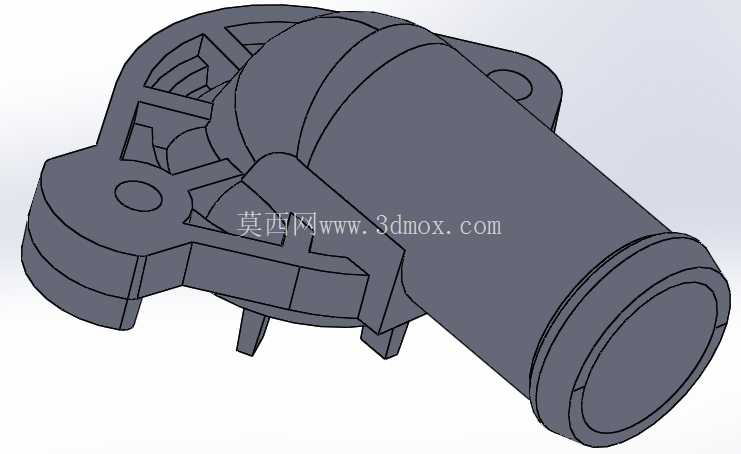

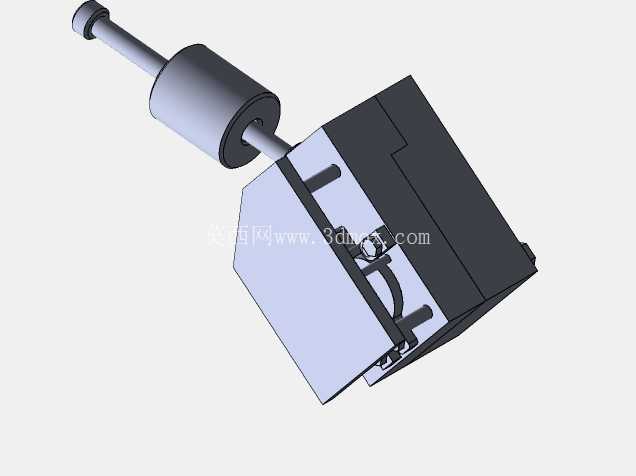

从模具结构设计逻辑来看，这套模具针对壳体的异形结构做了针对性的分型处理：壳体主体为筒状结构，一端是封闭的圆弧端面，用于抵接节温器的复位弹簧，另一端为开口结构，用于安装节温器盖与密封胶圈；侧面延伸出的带安装孔凸耳，是直接用于将整个恒温器总成固定在发动机缸体上的安装位，模具在对应位置设计了独立的抽芯结构，避免成型后安装孔位置出现拔模斜度过大导致的装配干涉。筒身外侧的加强筋结构，是为了提升壳体的抗振强度，避免长期受振动出现应力开裂，模具在筋位处做了渐变的圆角过渡，防止铸造时铁水充型不畅出现缺料。

在安装边界的设计考量上，模具成型出的壳体所有安装孔位的位置度公差控制在±0.1mm以内，确保装车时能直接与缸体的定位螺柱对齐，不需要额外修配；筒身的内径尺寸严格匹配节温器芯体的外径公差，配合O型圈实现径向密封，避免出现内漏导致大小循环串水。侧面的接口法兰面平面度控制在0.05mm以内，保证与外接水管的密封面完全贴合，不会出现渗漏。

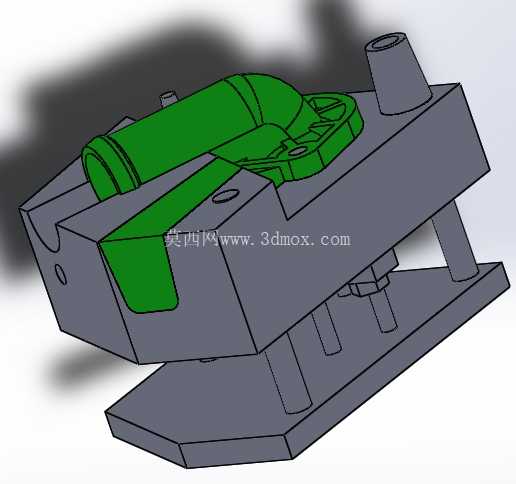

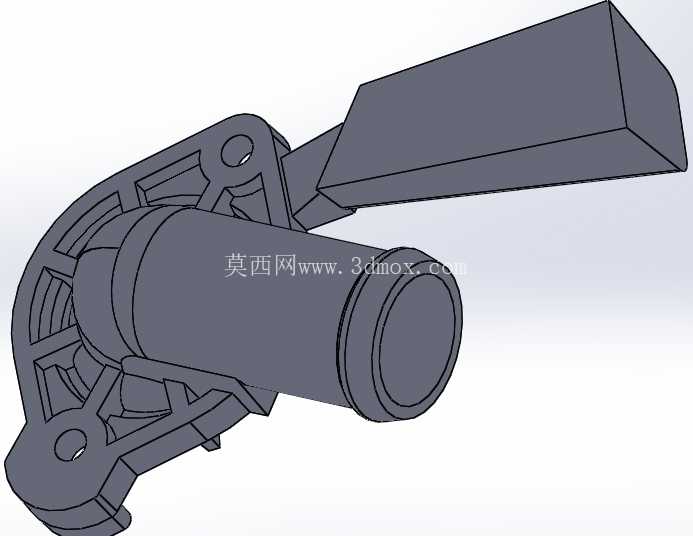

实际铸造生产过程中，这套模具的浇注系统设置在壳体的厚壁位置，也就是筒身与安装凸耳的衔接处，保证铁水充型时能平稳填充整个型腔，避免铁水直冲薄壁的筋位导致冲砂缺陷；排气槽开设在筒身封闭端的顶部以及各个加强筋的末端，将型腔内的空气顺利导出，减少铸件气孔缺陷的产生。针对壳体壁厚不均的问题，模具在厚壁位置对应设计了局部冷却结构，保证铸件各个位置的冷却速度基本一致，避免出现缩松缺陷影响壳体的承压能力。

从零件的实际功能出发，这套模具成型的外壳不需要额外做太多机加工，仅需要对安装法兰面、节温器配合的筒身内壁做少量精加工即可，大幅降低了后续机加工的工序成本，适合大批量的汽车零部件生产场景。模具上的定位结构全部采用止口定位，合模时的错位量控制在0.02mm以内，保证铸件的分型面飞边厚度不超过0.1mm，减少后续去飞边的工作量。对于壳体上的几个小的定位柱结构，模具采用了镶拼式的型芯设计，后续如果出现型芯磨损可以快速更换，不需要整体返修模具，降低了模具的维护成本。

在实际的模具调试过程中，需要重点关注筒身内壁的成型质量，这个位置是与节温器芯体直接配合的面，如果存在铸造凸起会导致节温器芯体卡滞，无法正常开启大循环，进而引发发动机水温过高的故障。因此模具在对应型芯的表面做了抛光处理，表面粗糙度达到Ra1.6，保证铸件内壁光滑，不会出现粘砂问题。同时，模具的顶出位置设置在安装凸耳以及筒身的加强筋位置，避免顶杆痕迹出现在密封配合面上，影响后续的密封性能。
