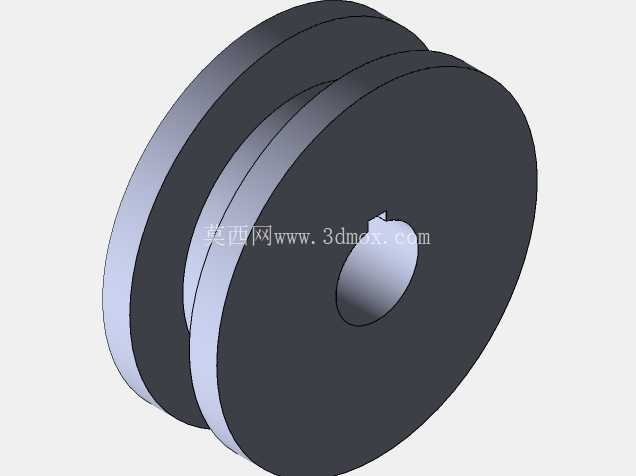

带键槽双槽V型传动滑轮结构设计

　　在各类工业传动、物料输送、起重牵引场景中，这类双槽V型滑轮是应用范围极广的基础传动部件，区别于单槽定滑轮仅能改变力的方向，双槽结构可同时适配两组传动带或牵引索，既可以实现单动力源向两个执行端的动力分流，也能通过不同槽径的搭配实现固定传动比的转速调整，在小型输送线、轻工机械传动组、手动起重机构、农机传动系统中都能见到这类结构的应用。从实际使用场景来看，这类滑轮的轮槽设计直接决定了传动效率与使用寿命，V型槽的楔角需要匹配对应传动带的截面角度，常规适配三角带的槽楔角取34度到38度区间，槽底预留的圆角半径需要避免带体弯折应力集中，轮缘两侧的挡边高度要高出带体顶面2到3毫米，防止传动过程中带体出现跳带、脱槽的故障。中心孔的键槽设计是扭矩传递的核心，本次结构采用的是普通平键连接形式，键槽的对称度公差控制在0.02毫米以内，避免装配后出现偏心，导致滑轮转动时产生径向跳动，加剧带体磨损和轴承的额外载荷。从设计思路层面，这类滑轮优先考虑铸造工艺的成型可行性，轮体采用辐板式结构而非实心结构，在保证轮体整体刚性的前提下尽可能降低自身转动惯量，减少动力启动阶段的无功损耗，辐板与轮缘、轮毂的连接处都做了铸造圆角过渡，避免应力集中导致的轮体开裂，轮毂的长度要大于安装轴径的1.2倍，保证与轴的配合长度足够，避免运行过程中出现倾斜。

　　外形尺寸与安装边界方面，轮缘外径根据传动比需求确定，本次结构的轮槽节圆直径满足三角带传动的最小包角要求，当中心距固定时，节圆直径过小将导致带体弯折疲劳加剧，缩短带的更换周期；中心安装孔的公差取H7级，与过渡配合的轴段适配，既保证装配时的同轴度，也方便后期维护拆卸；轮体的总宽度根据双槽的间距确定，两个轮槽之间的凸缘厚度要满足带体侧面不发生干涉的要求，同时凸缘本身要有足够的厚度承受带体的侧向挤压，避免长期使用后凸缘变形导致槽距变化。实际选型使用时，需要注意这类滑轮的额定线速度不能超过材料的许用范围，铸铁材质的滑轮线速度一般不超过25米每秒，如果应用在更高转速的传动场景，需要改用铸钢或者铝合金材质，同时做动平衡校正。

　　安装时要保证两个配对传动轮的槽型中心处于同一平面，偏角不能超过1度，否则会加速带体的侧面磨损，出现带体早期断裂的问题。日常运维中，轮槽的磨损量超过原厚度的10%时就需要及时更换，避免带体与槽底接触导致传动打滑，扭矩传递效率下降；中心孔与键槽的配合如果出现间隙过大的情况，也要及时更换滑轮，避免运行过程中出现键的剪切失效，导致传动中断。这类双槽滑轮的结构看似简单，但每个尺寸参数的确定都需要结合实际的传动载荷、转速、使用环境综合考量，比如在有粉尘的工况下使用时，轮槽的表面粗糙度不能过高，避免粉尘嵌入槽面加速带体磨损；在潮湿有腐蚀的环境下使用，轮体表面需要做防锈涂层处理，避免锈蚀导致槽面凹凸不平。

　　建模过程中，需要重点保证轮槽的截面轮廓精度，键槽的位置度，以及轮体的整体同轴度，这些形位公差直接影响后续零件加工后的实际使用性能，很多新手建模时容易忽略辐板处的过渡圆角，或者将轮槽的角度做的有偏差，最终加工出来的零件会出现装配后带体磨损快、传动噪音大的问题。另外，轮毂处的倒角设计也不能忽略，装配端的倒角方便轴的穿入，另一端的倒角可以避免应力集中在轮毂端面，减少轮毂开裂的风险。从受力角度分析，滑轮工作时轮缘主要承受带体的张紧力和圆周方向的摩擦力，辐板传递扭矩到轮毂，轮毂通过键将扭矩传递到轴上，所以在结构设计时，辐板的厚度不能过薄，否则在传递大扭矩时会出现辐板变形，导致轮面偏摆；轮毂的壁厚也要根据轴径大小匹配，一般取轴径的0.3到0.4倍，保证键槽处的轮毂强度足够，不会出现键槽崩裂的问题。
