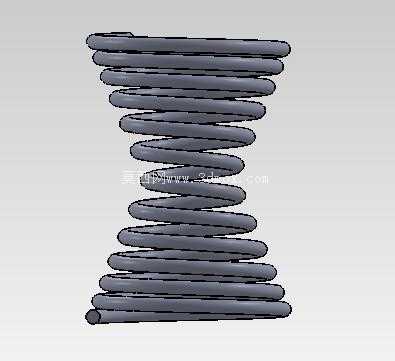

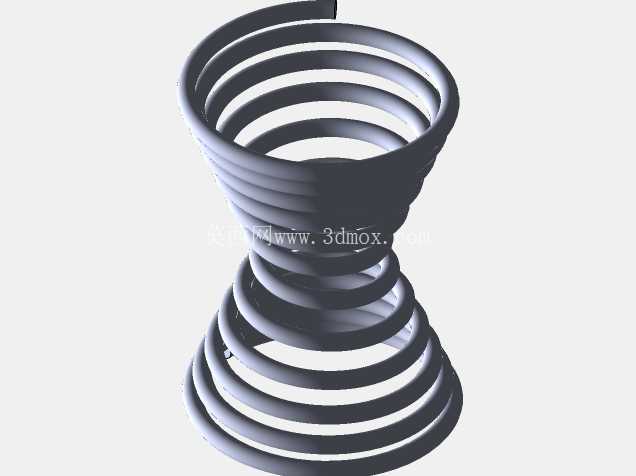

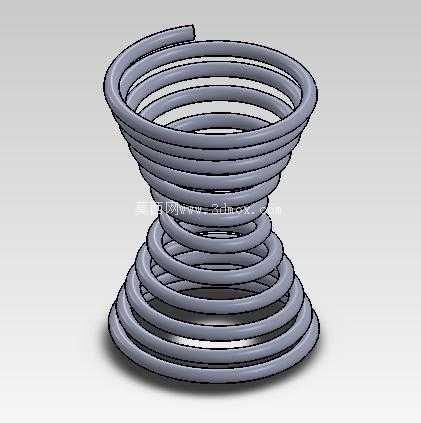

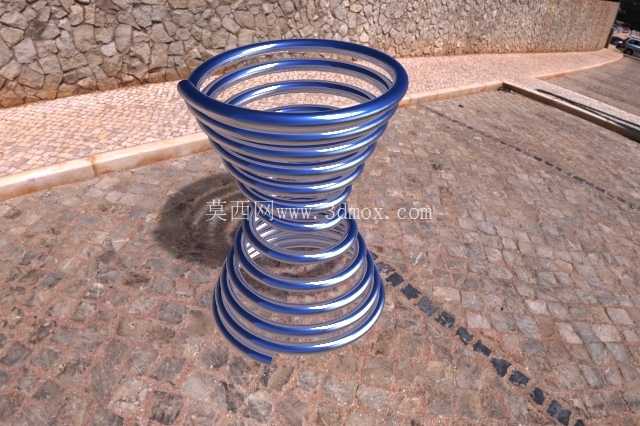

可变螺距变径中凹螺旋弹簧结构设计

在冲压模具、压铸模具的卸料机构、缓冲限位结构中，常规等径等螺距圆柱弹簧往往难以同时满足小安装空间内的大行程缓冲、两端定位稳定性需求，这类变螺距变径的中凹形螺旋弹簧，正是针对这类特殊工况开发的弹性元件。从实际应用场景来看，这类弹簧常被布置在模具卸料板与模座之间的安装腔中，也可用于小型自动化设备的振动缓冲工位、轻工机械的复位机构中，相比普通圆柱弹簧，其两端大直径的支撑圈能够直接贴合安装面，无需额外加装弹簧座即可保证定位稳定性，中间收窄的小直径段则可以在压缩过程中实现渐进式的刚度变化，避免普通弹簧压缩初期刚度过大、冲击载荷直接传递到模架的问题。

从功能特性上看，这款弹簧采用变螺距配合变直径的结构设计，两端支撑圈的螺距更小、圈数更多，在安装时两端分别抵靠两个相对运动的部件，当受到轴向压力时，中间收窄段的簧圈首先发生弹性变形，随着载荷增大，两端大直径段的簧圈逐渐参与变形，整体刚度呈现非线性递增的特性，这种特性刚好匹配模具开模合模过程中的载荷变化：合模初期卸料板接触料件时需要较小的预紧力避免压伤工件，合模后期锁模时需要足够大的刚度承受锁模压力，普通等刚度弹簧很难同时兼顾这两个需求，而这种变结构弹簧无需搭配复杂的弹性组件即可实现该刚度曲线。

设计这类弹簧时，首先要明确安装边界的尺寸约束：两端支撑圈的外径需要匹配安装沉孔的直径，避免弹簧压缩时出现径向偏摆，中间最小直径段的尺寸需要预留足够的径向间隙，防止压缩过程中簧圈与周边的导柱、螺栓等零件发生干涉；螺距的分配需要结合刚度计算结果反复迭代，两端支撑圈的螺距略小于簧丝直径，保证支撑圈在最大压缩量下不会并圈磨损，中间段的螺距从两端向中间逐渐变化，匹配目标刚度曲线的斜率。簧丝直径的选择需要结合工况载荷计算，既要保证最大压缩量下的切应力在材料许用范围内，也要避免簧丝过粗导致弹簧整体刚度过大，失去缓冲效果。

从安装适配的角度来说，这款弹簧的两端端面都经过磨平处理，磨平角度不小于270度，保证安装时端面与安装面的贴合度超过85%，避免压缩过程中出现偏载导致弹簧早期断裂。弹簧的自由高度需要结合安装腔的预压量设计，通常预压量设置为自由高度的10%-15%，保证初始状态下弹簧不会因为设备振动出现移位，最大压缩量需要控制在自由高度的35%以内，避免簧圈出现塑性变形。在模具应用场景中，这类弹簧通常会搭配导柱使用，弹簧套在导柱外侧，导柱与弹簧内径之间预留0.5-1mm的径向间隙，既可以限制弹簧的径向窜动，也不会因为间隙过小导致弹簧压缩时与导柱摩擦磨损。

相比同刚度的圆柱螺旋弹簧，这种中凹形的变径弹簧在相同安装空间内可以获得更大的有效压缩行程，同时两端大直径的支撑结构可以分散接触压力，减少安装面的压痕损伤，在一些安装空间受限、无法布置大直径圆柱弹簧的工位，这类弹簧可以在更小的径向尺寸下实现相同的缓冲能力。在实际选型替换时，需要注意核对两端支撑圈的外径、自由高度、最大压缩载荷三个核心参数，不能直接用等径弹簧随意替换，否则容易出现弹簧刚度不匹配导致的卸料力不足、弹簧断裂飞出等问题。建模过程中需要准确绘制螺旋线的变直径轨迹与变螺距参数，保证每一圈簧圈的过渡平滑，避免出现应力集中的尖角，同时要校验压缩到极限位置时各圈簧圈的间隙，防止相邻簧圈发生碰撞摩擦。
