T型手柄棘轮式米字螺丝批结构设计

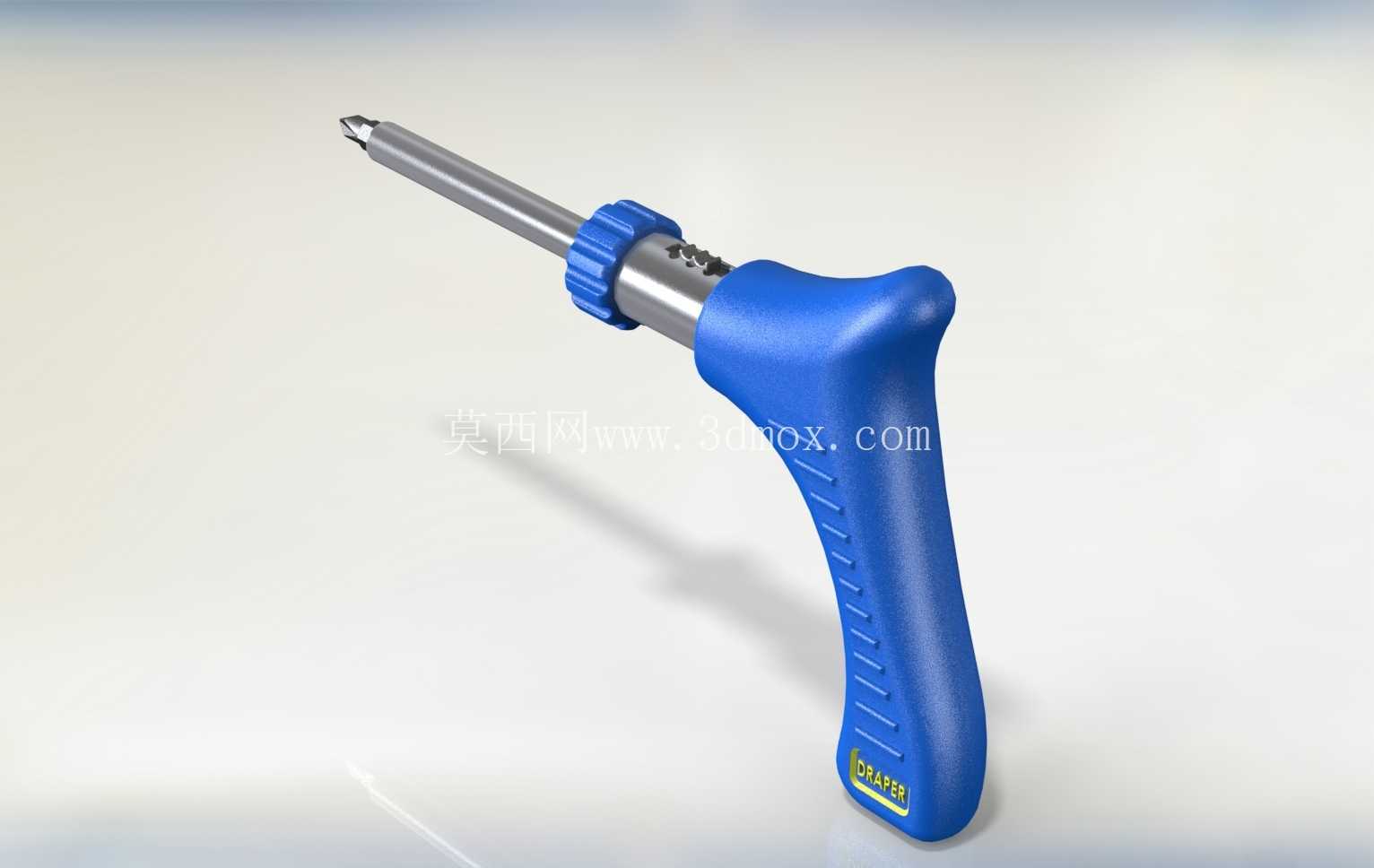

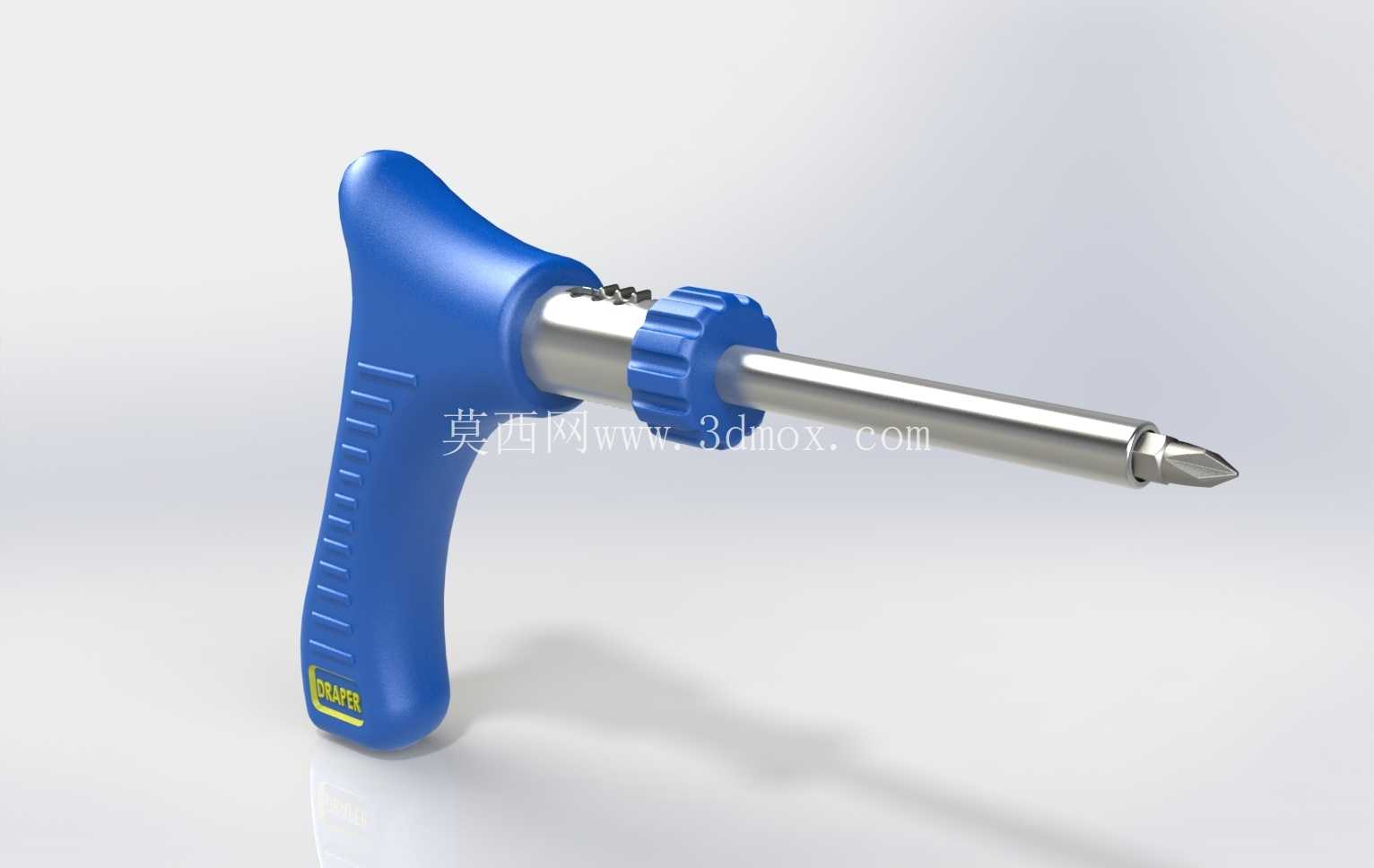

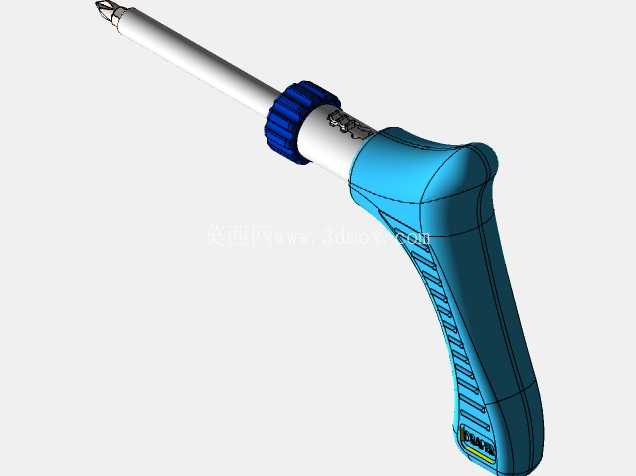

　　这款T型棘轮螺丝批的结构设计，核心围绕狭小空间内的高效紧固作业需求展开，区别于传统直柄螺丝批的施力逻辑，T型横向握把的结构能让操作人员在施加轴向顶紧力的同时，通过横向握把获得更大的旋转力矩，无需频繁调整手部握持位置，尤其适合设备装配线、家电售后维修、机电设备日常维保这类需要连续完成多颗螺丝紧固的作业场景。从功能结构来看，批头与手柄连接位置集成了棘轮换向机构，通过蓝色的调节旋钮即可切换正转、锁止、反转三个档位，正转档位下顺时针旋转手柄可带动批头输出扭矩，逆时针旋转时棘轮机构空转，无需将批头从螺丝槽位中拔出即可完成复位动作，在操作空间受限、无法完成整周旋转的场景下，单次摆角仅需15度即可完成拧动动作，相比传统螺丝批作业效率提升60%以上；锁止档位可将批头与手柄刚性连接，作为普通固定螺丝批使用，应对需要大扭矩拆卸的锈蚀螺丝场景；反转档位则对应螺丝拆卸作业，操作逻辑与正转一致，仅需切换旋钮即可完成作业模式切换，无需更换工具。

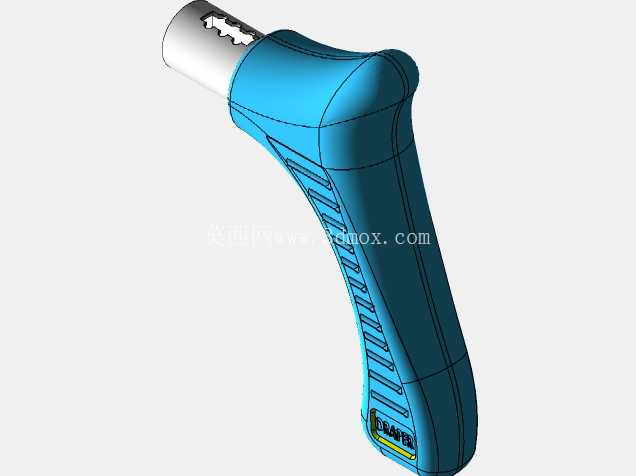

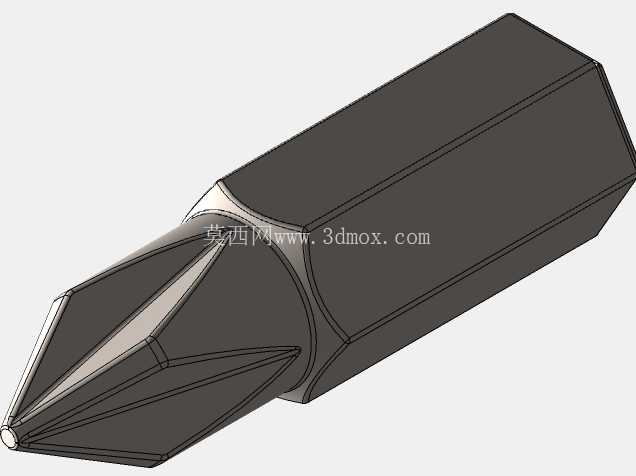

　　手柄部分采用符合人体工学的曲面造型，握持区域设置了多道横向防滑筋，即便手上沾有机油、汗液的情况下也能保证握持稳定性，不会出现打滑脱手的问题，手柄尾部的标识区域做了嵌件注塑处理，标识不会因长期摩擦出现脱落，方便作业人员快速识别工具规格。批杆部分采用高强度合金钢材质，表面做了镀硬铬处理，耐磨性能优异，长期使用不会出现锈蚀、镀层脱落的问题，批头为米字槽型，对应国标米字螺丝的槽型尺寸，批头与批杆采用一体化加工结构，相比可替换批头的结构，扭矩传递刚性更强，不会出现批头晃动、连接间隙过大导致的螺丝槽位滑牙问题。

　　从安装边界尺寸来看，整支螺丝批的总长度控制在180mm左右，T型握把的横向宽度为100mm，握把最大直径为35mm，这个尺寸设计既保证了足够的握持施力空间，又不会因为体积过大无法伸入设备内部的狭小操作空间，批杆的直径为8mm，可伸入直径10mm以上的螺丝过孔内完成深孔位置的螺丝紧固作业，解决了普通短柄螺丝批无法触及深孔螺丝的痛点。设计过程中针对棘轮机构的受力做了专门的强度校核，棘轮棘爪采用高碳合金钢淬火处理，硬度达到HRC55-60，可承受最大12N·m的输出扭矩，完全覆盖日常五金维修、设备装配场景下的螺丝紧固扭矩需求，不会因为过载出现棘轮打齿、机构失效的问题。批头的槽型加工精度控制在0.02mm以内，与米字螺丝槽位的贴合度高，拧动过程中受力均匀，不会因为间隙过大导致槽位边角磨损，有效降低螺丝滑牙的概率。手柄外层采用软胶包覆设计，低温环境下使用不会出现硬度过高硌手的问题，长时间握持作业也能降低手部疲劳感，适合生产线作业人员长时间连续使用。整体结构没有多余的复杂零件，棘轮机构的拆解维护简单，仅需拆下端部的调节旋钮即可完成内部棘爪、弹簧的更换，日常维护成本低，适合工业级高频作业场景使用。

　　在实际应用中，这类棘轮螺丝批广泛应用于电子装配、机电维修、家具组装、汽车维保等多个领域，相比电动螺丝批，它不需要电源供给，不存在电池续航问题，体积小巧可以放入工具包随身携带，应对零散的螺丝紧固、拆卸作业更加灵活，相比普通手动螺丝批，它的棘轮结构大幅减少了手部复位的动作，在批量作业场景下的效率优势十分明显。设计时还考虑了工具的悬挂收纳需求，手柄尾部预留了挂孔，可以配合挂钩挂在工具墙、工具架上，方便车间现场的5S管理，避免工具随意摆放丢失。
