集成打火功能的便携照明工具结构设计

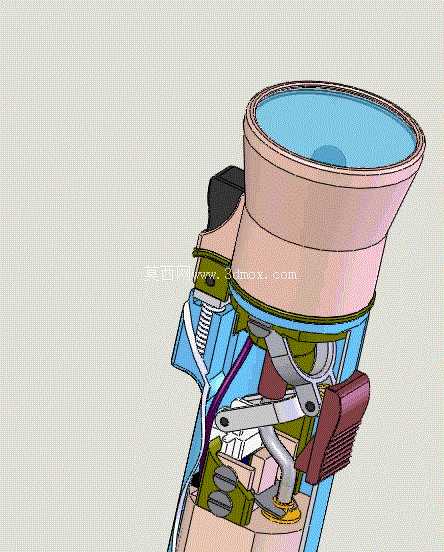

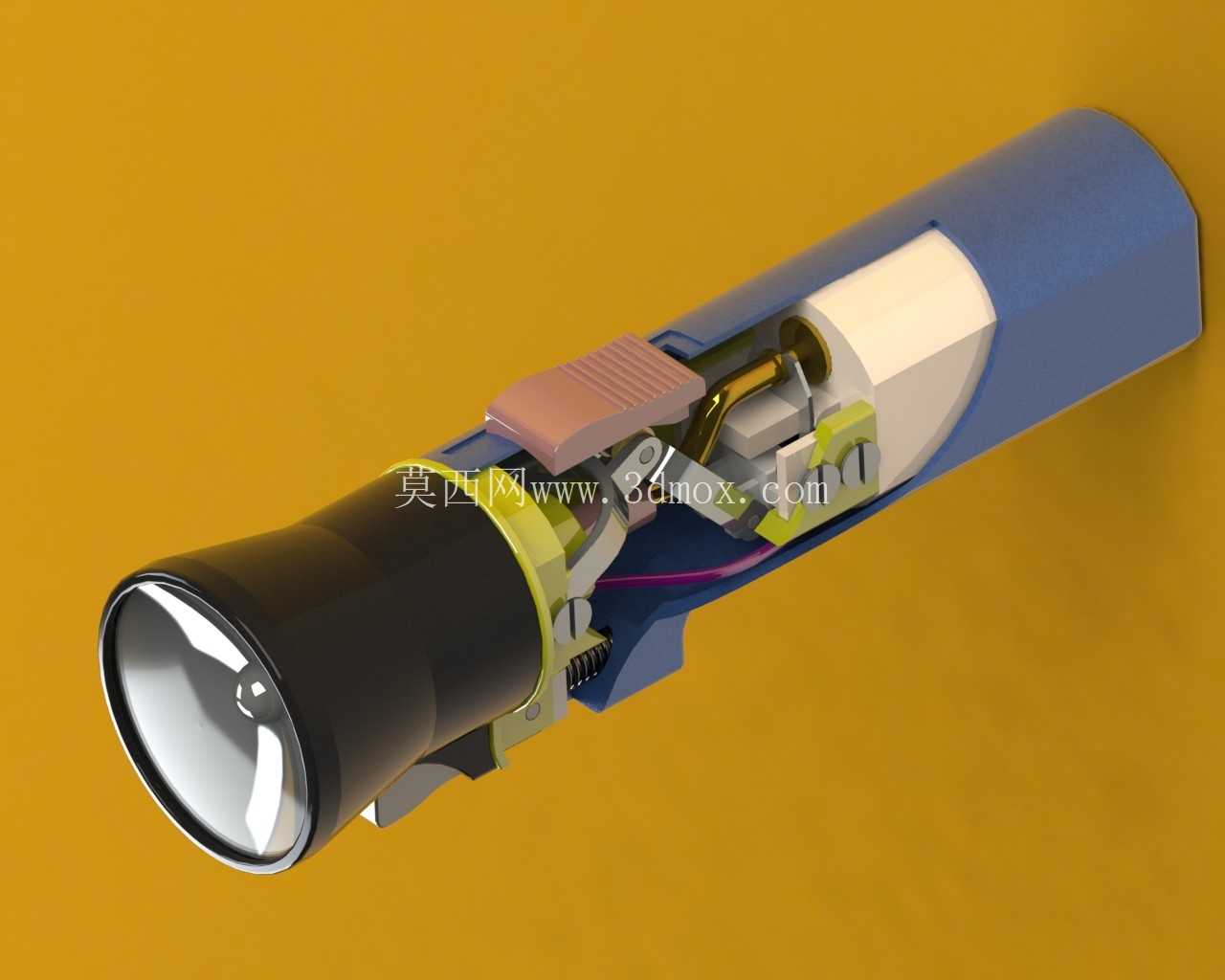

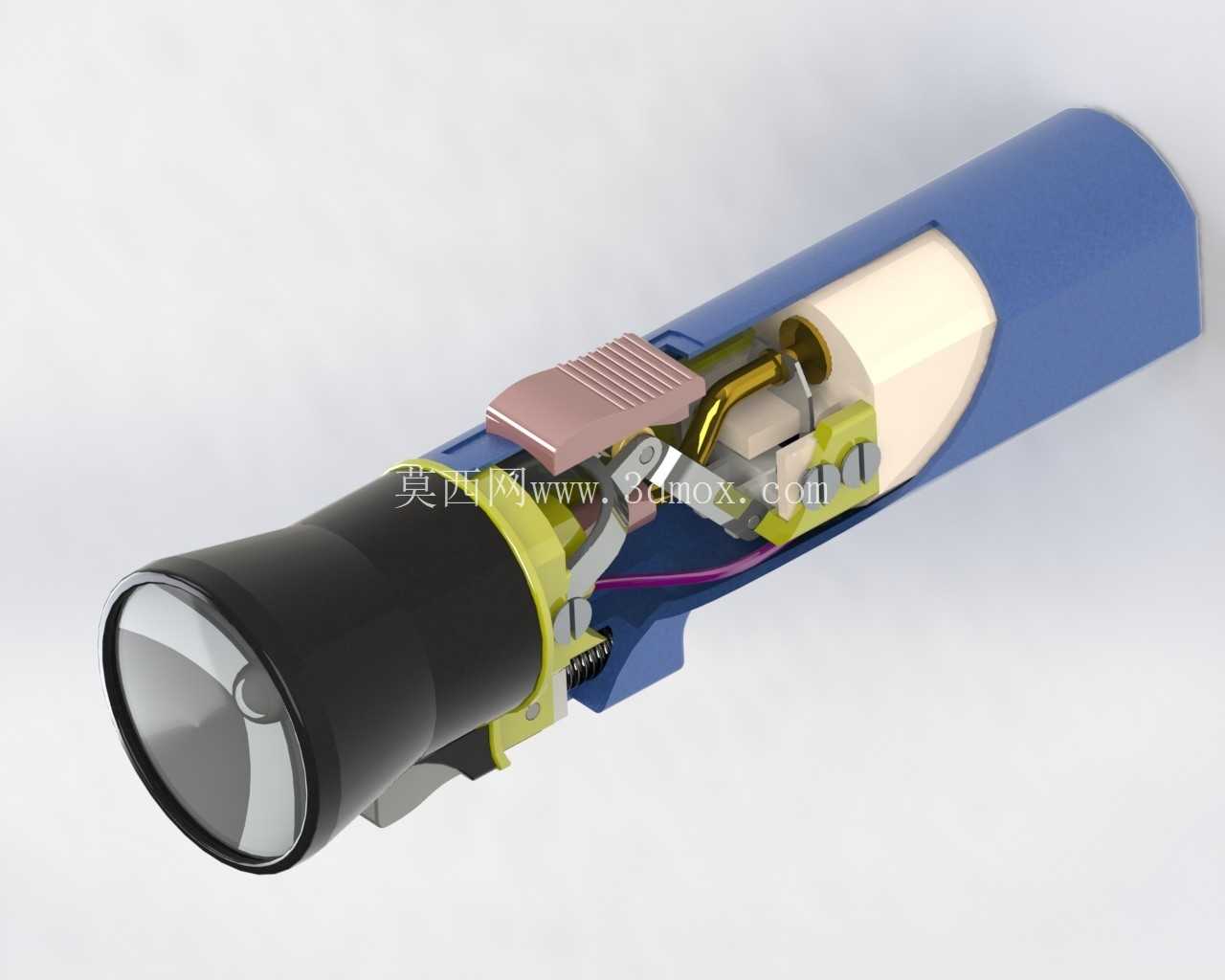

　　打火模块布置在筒身中部靠近照明端的位置，采用按压式压电打火结构，侧方的防滑推键与内部的气阀控制杆、压电陶瓷触发机构联动，推键表面做了0.3mm深度的网格防滑纹理，推键的滑动行程设置为8mm，前半程滑动打开储气仓出气阀，后半程触发电陶瓷放电，实现引燃动作，储气仓采用密封式金属腔体，容量控制在1.8ml左右，满足日常数百次引燃使用需求，出气口位置设置了金属防风罩，避免户外使用时气流吹灭火焰。整体筒身采用分段式装配结构，前端照明模块、中部打火模块、尾部供电模块之间通过卡扣与密封胶圈连接，胶圈压缩量设置为0.25mm，既保证日常携带时的防水防尘能力，也方便后期拆解更换耗材或维修部件。这款集成式便携工具将照明与明火引燃功能整合在同一筒状壳体内，从剖面结构可以看到，前端采用传统反光杯聚光结构，灯珠固定在反光杯尾部的基座上，基座同时承担电路绝缘与散热作用，通过筒身内部的导线连接至尾部的供电模块，供电模块采用常规柱状干电池或小型充电电芯布局，筒身侧壁设置照明开关，通过弹片结构实现电路通断控制，按压行程控制在1.2mm左右，避免日常携带时误触开启。

　　筒身主体外壳采用工程塑料注塑成型，壁厚均匀控制在1.8mm，握持位置做了轻微的内凹弧度，贴合成年人手掌握持形态，整体直径控制在28mm，总长度控制在125mm，和常规便携手电筒尺寸保持一致，可以放入普通裤兜或小型工具包内携带，不会占用过多收纳空间。从结构布局来看，两个功能模块之间设置了隔热绝缘隔板，避免打火模块产生的热量传导至照明电路与供电模块，隔板采用耐高温的玻纤增强材料，厚度2mm，同时在打火模块对应的筒身位置设置了两个微型排气孔，平衡腔体内部气压，避免温度变化导致储气仓压力异常。

　　照明模块的反光杯采用真空镀铝工艺，聚光角度设置为15度，有效照明距离可以达到15米以上，满足日常夜间行走、临时找物的照明需求，灯头位置设置了钢化玻璃镜片，镜片与壳体之间通过密封胶圈固定，抗冲击能力可以满足日常跌落使用场景。打火模块的气阀调节结构隐藏在筒身底部，通过小型一字旋钮可以调整火焰大小，调节范围从10mm到30mm火焰高度，适配不同使用场景的引燃需求，比如点燃纸张、引燃户外篝火、点烟等不同用途。整个结构的装配公差控制在0.1mm以内，所有活动部件之间都设置了润滑槽，填充固态润滑脂，保证推键、开关等活动部件在-10℃到45℃的环境温度下都能顺畅动作，不会出现卡滞问题。

　　在安装边界上，这款工具不需要额外的固定安装结构，属于手持便携类日用工具，所有内部部件都通过卡槽、螺丝固定在筒身内部的定位筋上，定位筋的高度设置为1.5mm，既可以保证部件固定的稳定性，也能减少壳体注塑时的缩水问题。从实际应用场景来看，这款集成工具适合户外露营、日常家用、应急维修等场景使用，不需要同时携带手电筒和打火机两种工具，减少随身物品的携带数量，尤其是在夜间户外场景下，可以先开启照明功能确认环境，再单手操作打火功能，不需要双手切换工具，提升使用便利性。结构设计上充分考虑了日常使用的误触风险，照明开关采用凹陷式设计，推键在未滑动到解锁位置时会被壳体上的限位卡扣挡住，需要施加一定的侧向推力才能滑动打火推键，避免放在口袋里被其他物品挤压误触发打火。内部的导线都采用耐高温的特氟龙外皮，走线位置都设置了专门的走线槽，避免活动部件动作时磨损导线外皮造成短路问题，供电模块的接触弹片采用磷青铜材质，表面镀镍处理，保证长期使用的导电稳定性，不会因为氧化出现接触不良的问题。
