泥炭地大豆种植带轮旋耕犁结构设计

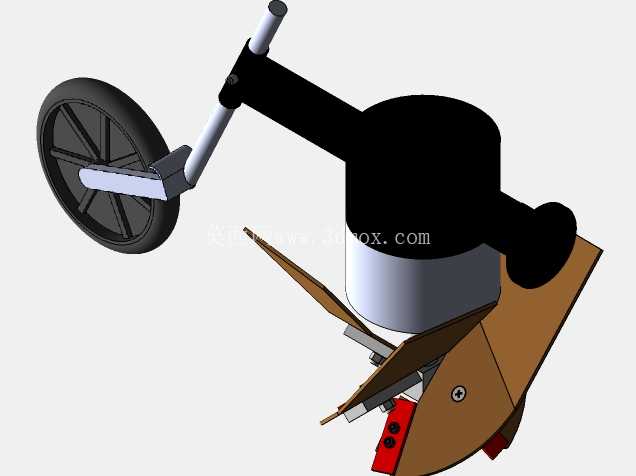

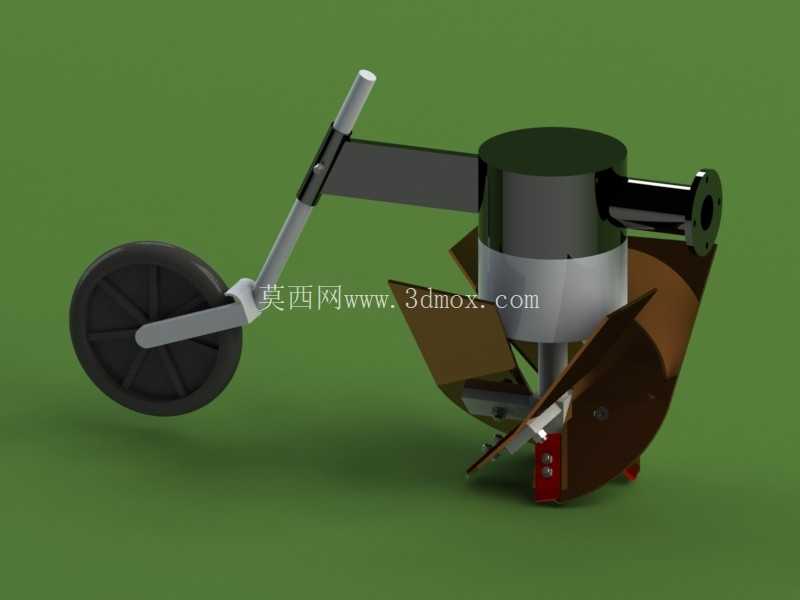

在高有机质含量、土壤持水量高的泥炭地开展大豆种植作业时，常规铧式犁易出现缠草、耕深不稳定、作业后地表平整度差的问题，带轮旋耕犁的结构设计正是针对这类特殊耕作场景做的定向优化。从整机布局来看，限深轮布置在机架侧前方，通过可调节长度的支臂与主横梁连接，支臂上预留多组定位销孔，可根据泥炭地的腐殖质层厚度灵活调整耕深，调整范围覆盖12厘米到28厘米，匹配大豆播种前的种床整理耕深要求，避免耕作过深翻出下层生土影响出苗率，也防止耕深过浅无法破除板结层、掩埋前茬残体。

核心耕作部件采用螺旋曲面旋耕刀盘设计，刀盘与竖直布置的传动输出轴刚性连接，刀盘上的刀片按照螺旋升角18度的轨迹排布，作业时刀盘一边随机组前进做水平移动，一边绕竖直轴做回转切削，相比传统卧式旋耕机，这种立式旋耕结构在泥炭地作业时不会因为土壤湿软出现刀辊沾泥堵转的问题，切削下来的土块会沿着刀盘曲面被抛送到侧后方，抛送距离控制在40厘米以内，不会出现土粒过度分散导致的土壤有机质流失。传动舱采用上下分段式结构，上段为齿轮传动腔，内置一对锥齿轮将侧方输入的水平动力转换为竖直方向的输出扭矩，传动比设置为2.3:1，匹配主流18-25马力小型拖拉机的后动力输出转速，保证刀盘作业转速维持在220转每分钟到280转每分钟的区间，这个转速区间下对泥炭土的破碎率能达到90%以上，同时不会过度打碎土壤团粒结构，保留泥炭土的透气保水特性。

机架部分采用矩形钢管焊接成型，主横梁截面尺寸为60毫米*40毫米，壁厚4毫米，侧方的动力输入法兰采用标准8键花键结构，可直接与拖拉机后悬挂的动力输出轴对接，悬挂点采用标准三点式连接结构，上悬挂点销孔直径22毫米，下悬挂点销孔直径28毫米，上下悬挂点的安装间距符合小型农业机具的通用安装边界，不需要对拖拉机悬挂机构做额外改装即可挂接作业。限深轮采用实心橡胶轮结构，轮径320毫米，轮面宽度80毫米，宽轮面设计可以降低设备在湿软泥炭地上的接地比压，防止作业时轮体下陷导致耕深失控，轮体轮毂内装密封式深沟球轴承，可适应泥炭地高湿度、多腐殖质的作业环境，减少日常维护频次。

在设计过程中特意做了部件的重心优化，将传动舱的重心布置在悬挂点连线的中心位置，整机作业时的纵向稳定性更好，不会因为重心偏置导致拖拉机单侧受力过大出现跑偏问题。刀盘下方的刮土板采用可更换的耐磨钢板材质，刮土板与刀盘的间隙可通过调节螺栓调整，最小间隙可调整到5毫米，作业时可以及时刮除粘附在刀盘上的草根与湿土，避免刀盘积泥增大作业阻力。设备的整体横向作业宽度为50厘米，单行程作业即可整理出满足大豆双行播种要求的种床带，作业效率比人工整地提升15倍以上，相比常规卧式旋耕机在泥炭地作业的牵引阻力降低30%左右，能有效降低配套拖拉机的燃油消耗。

从安装边界来看，整机挂接后总长度为1100毫米，总宽度为650毫米，总高度为920毫米，最小离地间隙为180毫米，在泥炭地的田块转移过程中不会因为离地间隙过小刮蹭地表凸起的草墩，侧方伸出的动力输入轴长度为120毫米，挂接时不会与拖拉机的后悬挂拉杆发生运动干涉，所有转动部件的外侧都设置了防护挡板，防止作业时抛出的土块、碎石飞溅伤到操作人员，挡板采用2毫米厚的冷轧钢板冲压成型，与机架采用螺栓连接，后期维护时拆卸方便。针对泥炭地作业时草根多、易缠绕的问题，在传动输出轴与机架的连接位置设置了双层防尘防缠密封圈，能阻挡草根、泥土进入轴承座内部，延长轴承的使用寿命，密封圈采用标准农机通用配件，更换成本低，适配基层维修站点的配件储备情况。
