小型农用轮式手动耕作锄具结构设计

这款轮式锄具的三维结构设计，核心瞄准丘陵零散地块、家庭菜园、小规模经济作物种植区的轻量耕作需求，这类场景普遍存在大型农机无法进入、纯人力劳作强度过高的痛点，设计之初就围绕降低作业负荷、提升耕作灵活性做了多轮结构迭代。从实际作业场景来看，该锄具可适配垄间除草、浅表层开沟、播后覆土、作物行间松表土等多种农作环节，相比传统手持锄头，轮式支撑结构能将作业时的垂直受力通过轮组传导至地面，操作者仅需控制行进方向与作业深度，无需全程承担锄具自身重量，长时间作业的手臂负荷可降低六成以上。

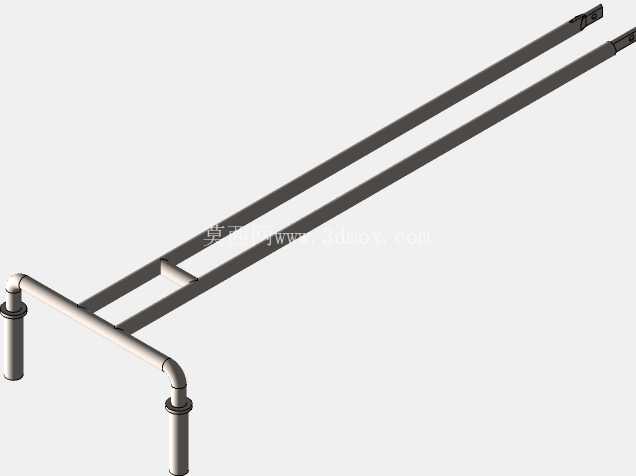

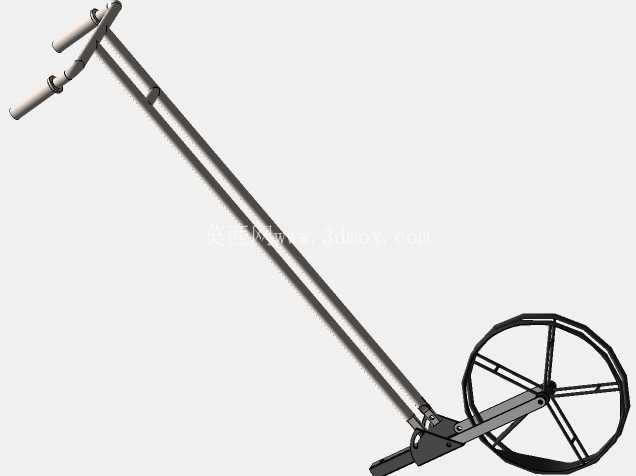

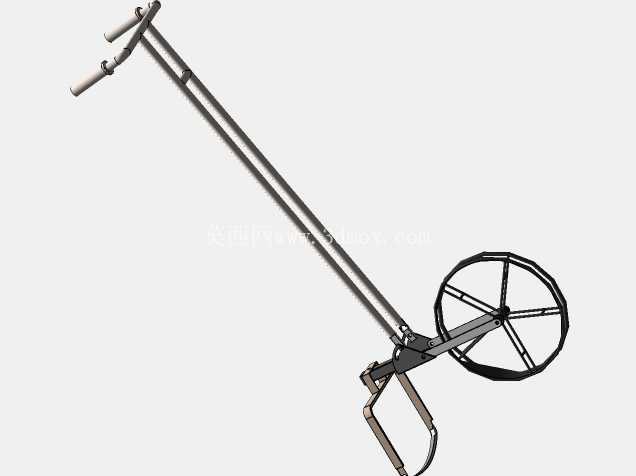

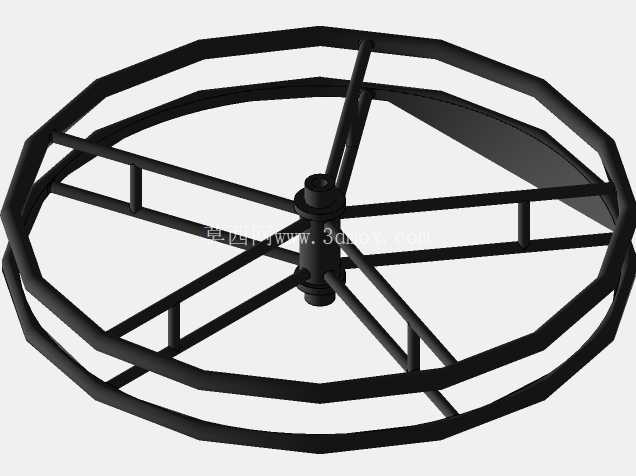

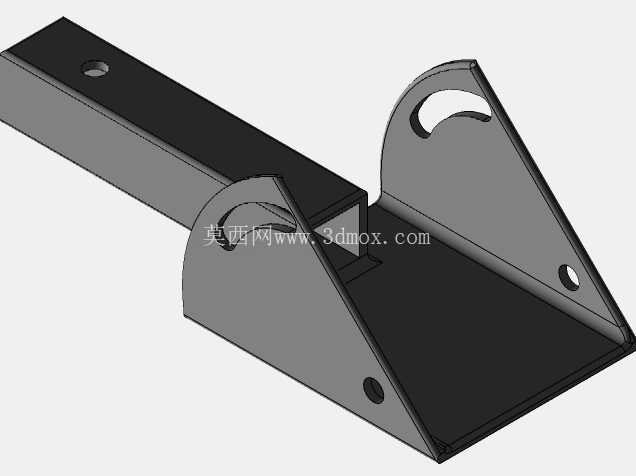

结构设计上，整体采用双长直杆作为主承载框架，杆体选用薄壁空心钢材，在保证结构抗弯强度的前提下控制整体自重，主杆上端设置T型操作把手，把手位置包覆防滑握持结构，适配不同身高操作者的握持习惯，作业时可通过把手的小幅下压或上抬调整锄刀入土深度，深度调节范围在0到8厘米之间，可匹配蔬菜、药材等浅根作物的耕作需求，避免过深作业伤及作物根系。前端行走轮采用多辐条镂空轮结构，轮缘宽度做了加宽处理，在松软耕地表面行进时不会出现过度下陷的问题，轮组通过铰接支架与主框架连接，铰接点设置了阻尼限位结构，行进过程中遇到地表小幅度起伏时，轮组可自适应偏转，保证锄刀始终贴合地表作业，不会出现突然啃土或飘刀的情况。

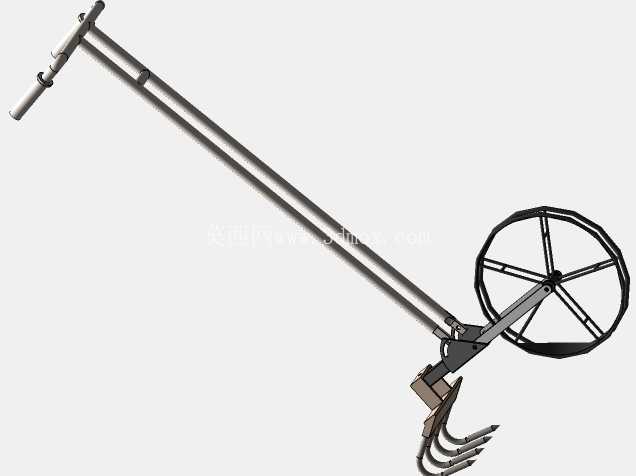

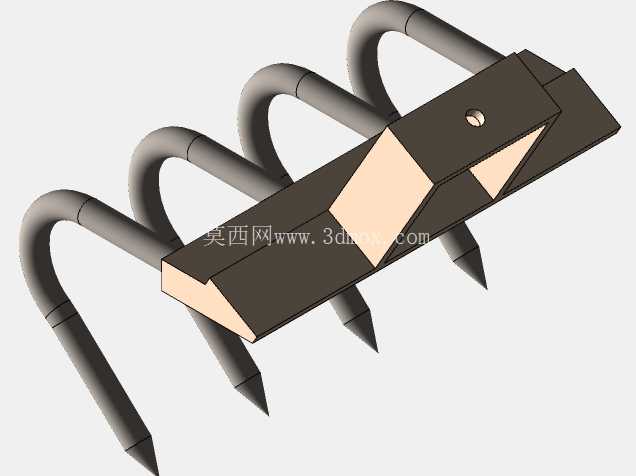

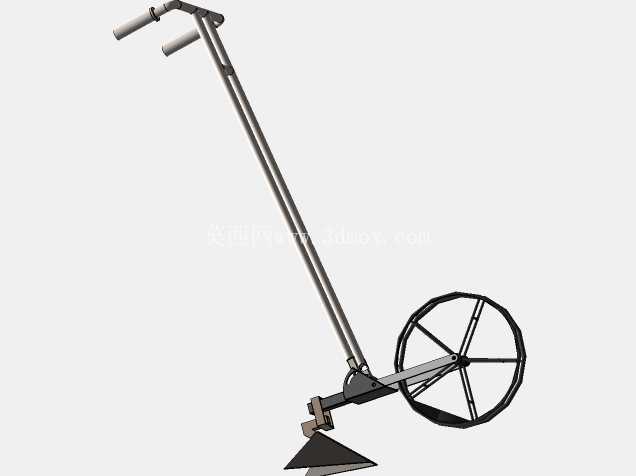

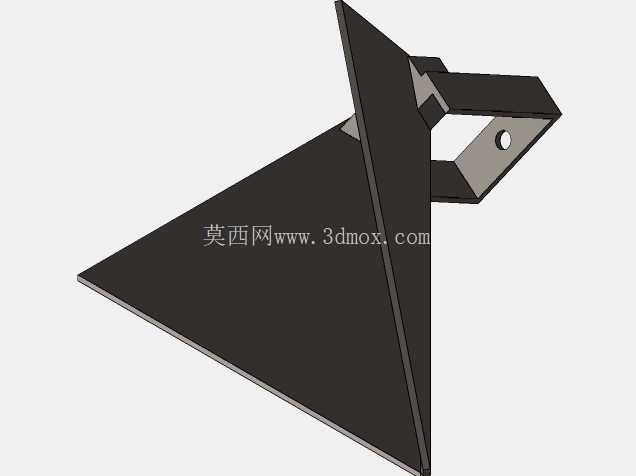

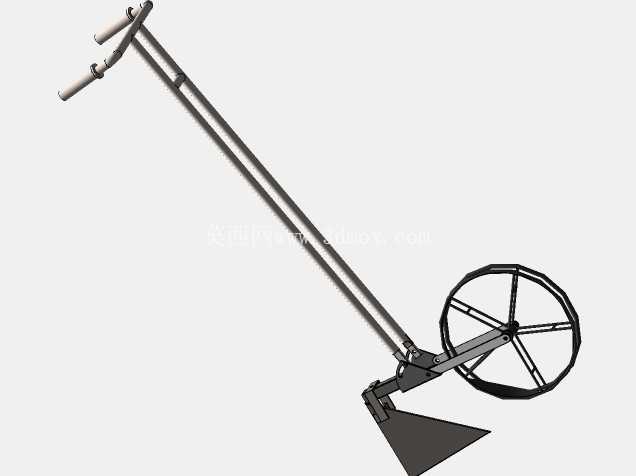

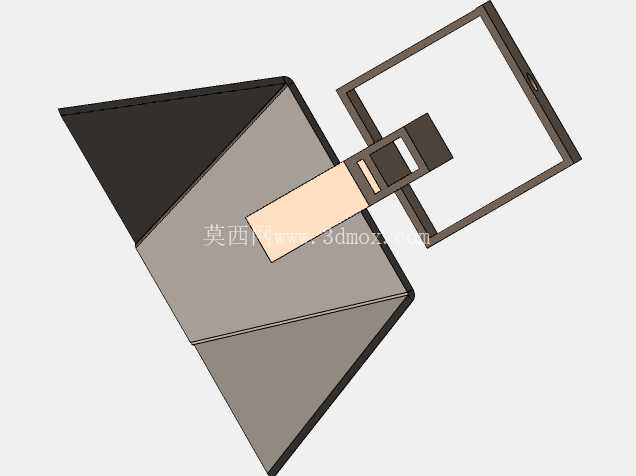

作业端的锄刀组件采用快装结构设计，可根据不同作业需求更换对应刀具：平口锄刀适用于垄间除草、表层松土，双齿钩刀适用于板结地块的浅层破碎，窄幅开沟刀适用于小粒种子的播种开沟作业，刀具安装位设置了两个定位销孔，更换刀具时无需额外工具，拔出定位销即可完成拆装，单刀具更换耗时不超过30秒，适配农忙时节快速切换作业类型的需求。主框架与轮组、刀具的连接位置均做了加强筋处理，长期承受交变耕作载荷时不会出现焊缝开裂、结构变形的问题，所有转动配合位置都预留了润滑注油孔，日常维护仅需定期注入润滑脂即可保证转动顺畅，无需复杂的保养流程。

从安装边界尺寸来看，该锄具整体长度在1.6米左右，作业端最大宽度为22厘米，可适配大部分蔬菜种植区25到30厘米的垄间间距，作业时不会刮蹭两侧作物；轮组直径为35厘米，可轻松越过田块间高度不超过10厘米的田埂或土垄，无需频繁抬起机具转移。设计过程中针对人体工程学做了多轮验证，操作把手的高度设置在普通人腰部到胸部之间的区间，作业时操作者无需大幅弯腰，保持直立姿态即可完成操作，相比传统锄头弯腰作业的模式，可大幅降低腰椎部位的劳作负荷，适合中老年农户长时间使用。

结构细节上，主杆表面做了防锈喷塑处理，可适应田间高湿度、多泥土的作业环境，不会轻易出现锈蚀掉漆的问题；轮组辐条采用一体式冲压结构，没有额外的焊接点位，受外力冲击时不易出现辐条断裂的情况；锄刀选用高碳钢材质，刃口做了淬火处理，硬度达到HRC45-50，耕作时遇到土壤中的小碎石、作物残根也不会出现卷刃、崩口的问题，刃口打磨角度设置为25度，兼顾入土流畅性与刃口耐用性，正常使用情况下单次打磨后可连续作业20亩以上无需重新磨刀。

不同于大型耕作设备需要配套动力、对作业地块平整度要求高的特点，这款轮式锄具完全依靠人力驱动，没有额外的动力部件，整体结构简单可靠，故障率极低，即使是没有机械操作经验的农户也可快速上手使用，除了平原地区的零散地块，也可适配山区梯田、大棚内部等空间受限、大型设备无法进入的作业场景，大棚内使用时不会产生尾气排放，也不会因为设备体积过大刮蹭棚膜或作物。在三维建模过程中，所有配合位置都做了公差匹配验证，轮组转动间隙控制在0.2毫米以内，既不会出现转动卡滞，也不会因为间隙过大出现作业时的晃动问题；刀具安装位的定位销与销孔采用H7/h6的间隙配合，保证拆装顺畅的同时，作业时不会出现刀具晃动导致的耕深不稳定问题。
