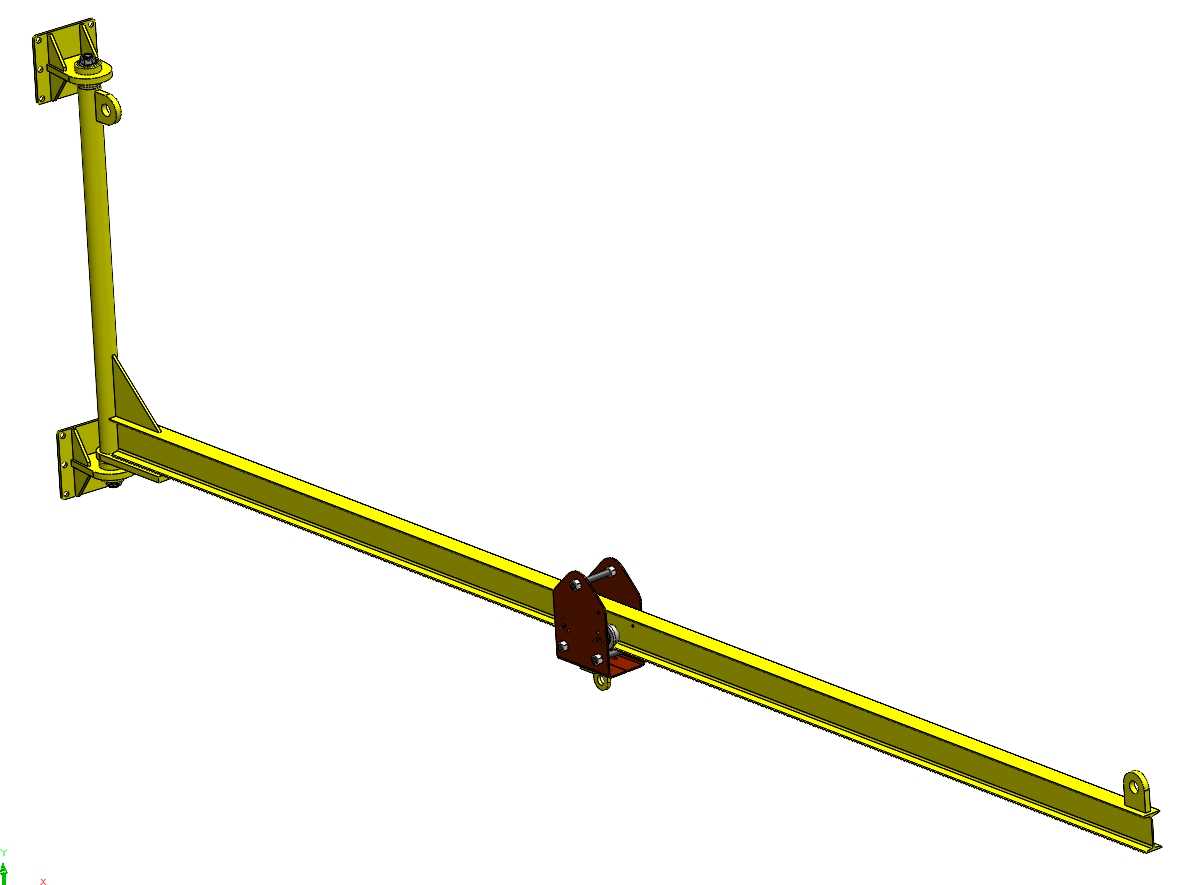

2吨铰接式悬臂起重吊臂结构

　　这款2吨级铰接式悬臂吊臂，主要面向中小型机加工车间、装配工位、维修工段的定点物料转运场景，适配固定工位范围内的重物上下料、工件转序、设备维保吊装作业，覆盖半径内无需额外铺设移动起重轨道，相比桥式起重机占用车间顶部空间更小，部署灵活度更高，尤其适合厂房层高有限、无法安装大型行吊的老旧生产车间，或是生产线旁的辅助吊装点位使用。从结构设计逻辑来看，吊臂采用单根热轧工字钢作为主承载梁，工字钢截面选型经过抗弯、抗剪校核，在2吨额定载荷下，悬臂最远端的下挠量控制在允许范围内，避免吊重时梁体变形过大影响运行平稳性。

　　臂体根部的铰接支座是核心受力部件，采用厚钢板焊接箱型结构，通过膨胀螺栓或预埋螺栓固定在厂房混凝土立柱、承重墙体或是专用钢立柱上，铰接结构允许臂体在水平方向180度范围内回转，相比固定式悬臂覆盖作业范围更大，操作人员可通过拉动吊重或是手动推动臂体调整吊装位置，无需额外配置电动回转机构，结构简单故障率低，后期维护成本极低。臂体上配套的电动葫芦行走小车采用滚轮卡装在工字钢下翼缘上，小车两侧设置限位挡块，防止葫芦行走到臂体两端时脱轨，挡块位置可根据实际作业范围调整，适配不同工位的吊装边界需求。

　　安装时需要重点校核固定基座的承载能力，墙体或立柱的局部承压强度必须满足额定载荷下的倾覆力矩要求，必要时需要在墙体背面加装加强垫板，分散局部应力避免固定点开裂。臂体与铰接座的连接采用销轴结构，销轴表面做淬火处理提升耐磨性能，销轴端部设置开口销防脱结构，长期使用中可定期加注润滑脂降低铰接部位的磨损量。从安装边界来看，吊臂的水平伸出长度可根据现场工位布局调整，常见配置下伸出长度在3米到5米区间，臂体安装高度需要匹配作业区域的最高点吊装需求，保证吊具起升到最高位置时，与地面设备、堆放物料留有足够安全距离，臂体回转范围内不能有固定的管线、设备立柱等障碍物，避免回转时发生碰撞。

　　日常使用中，铰接部位、行走小车滚轮需要定期检查磨损情况，臂体主承载梁要定期排查是否有焊接开裂、明显变形的情况，尤其是长期满载荷使用的工况下，要重点检查根部铰接座的焊缝质量，避免长期受交变载荷出现焊缝疲劳开裂。这类悬臂吊的优势在于部署成本低，不需要对厂房结构做大规模改造，安装周期短，投用后可大幅降低工位上的人工搬运强度，尤其是针对几十公斤到两吨区间的工件，人工搬运难度大、安全风险高，搭配这款铰接悬臂吊后，单人即可完成重物的吊装移位操作，大幅提升工位作业效率，同时降低人工搬运过程中的砸伤、扭伤风险。设计过程中，臂体的重心位置经过反复优化，空载状态下臂体不会因为重心偏外导致回转卡滞，铰接部位的阻尼设置适中，既不会因为太松导致臂体随意转动，也不会因为太紧导致操作人员推动费力。臂体表面采用喷涂防锈漆处理，适配车间内多粉尘、少量切削油雾的使用环境，长期使用不易出现锈蚀掉漆的问题。行走小车的滚轮采用轴承钢材质，滚动阻力小，葫芦在臂体上移动时顺畅无卡滞，吊重状态下移动也不会出现明显的顿挫感。
