带连接套筒的机加工切削刀架结构

项目分类:铸造模 发布时间:2026-05-21 ID:1151883
  • 带连接套筒的机加工切削刀架结构
  • 带连接套筒的机加工切削刀架结构
  • 带连接套筒的机加工切削刀架结构
  • 带连接套筒的机加工切削刀架结构

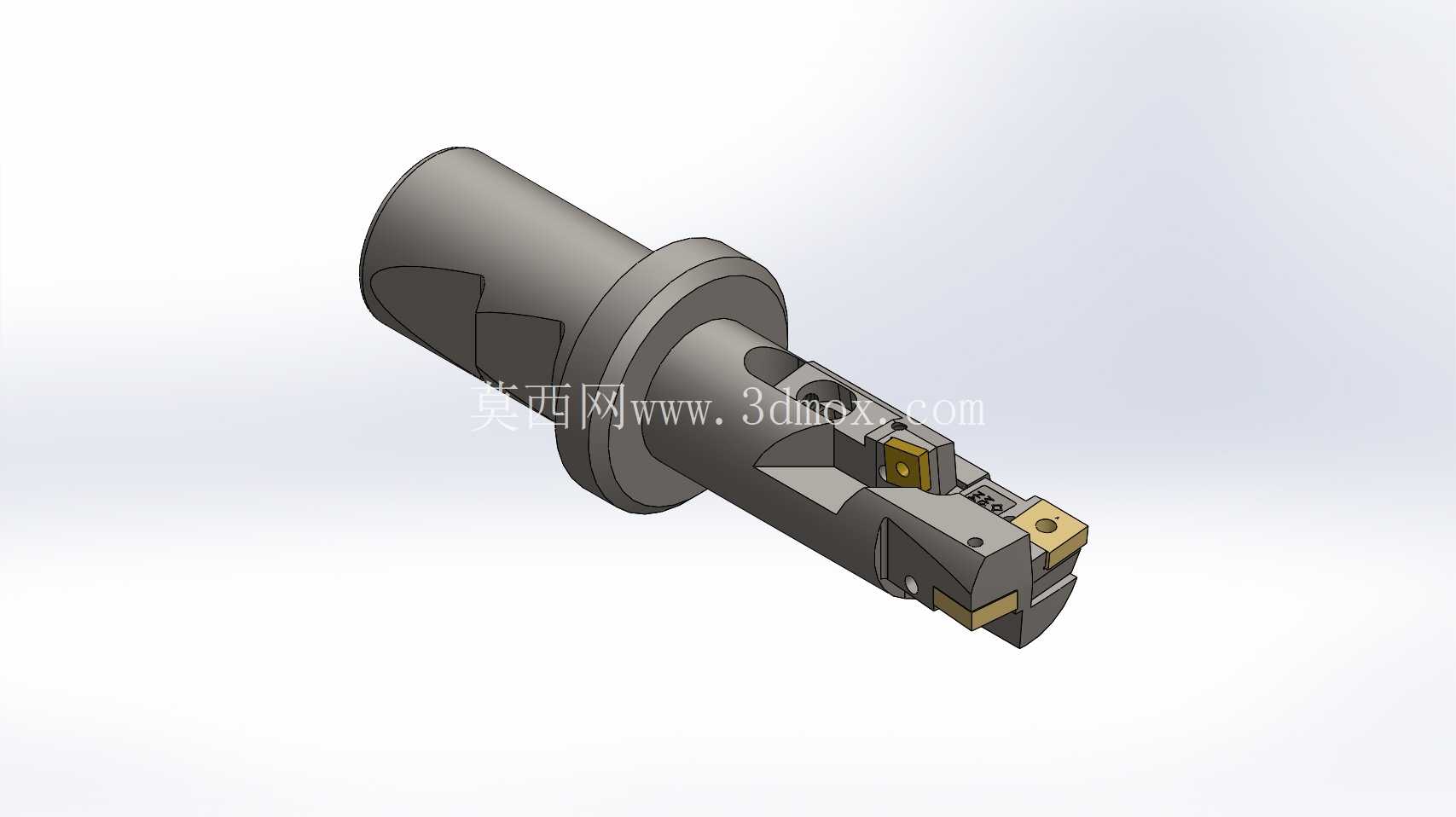

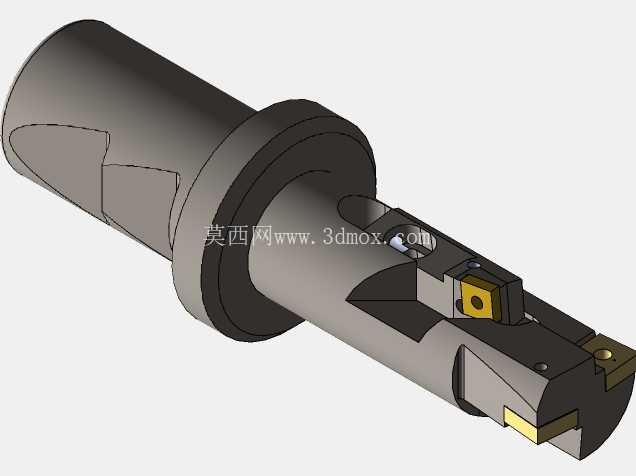

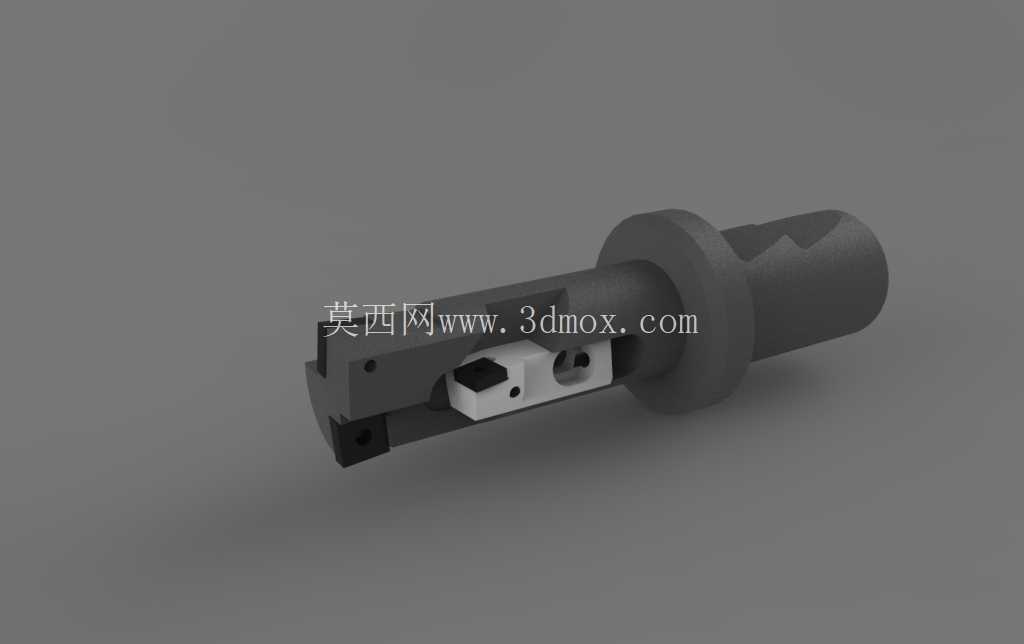

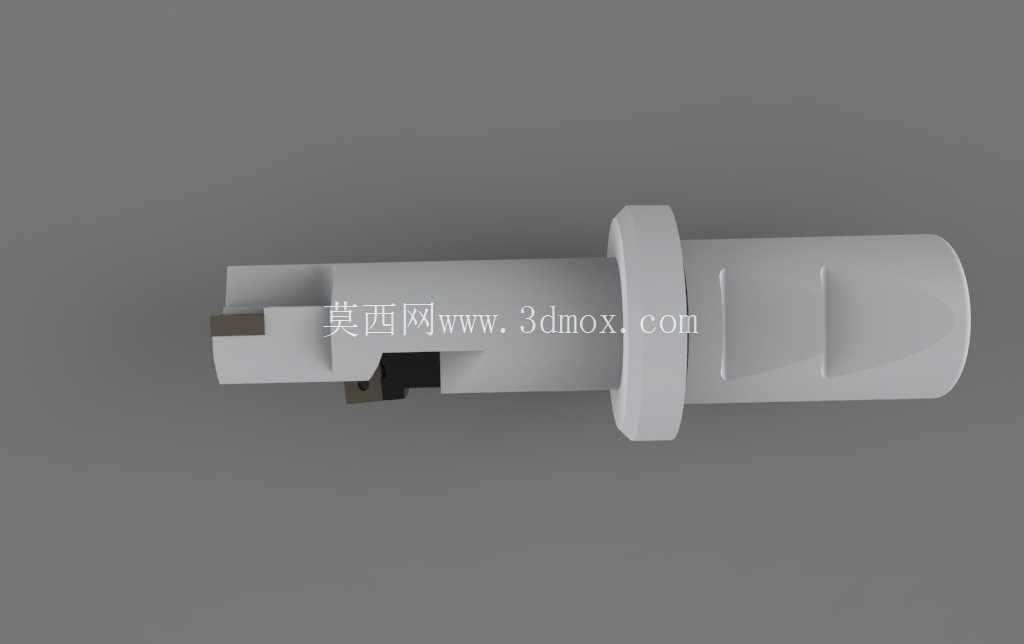

  这套带套筒的支架工具本质是机加工环节使用的复合切削刀架,主要适配数控车床、加工中心的内孔与端面复合加工工位,在汽车零部件、液压阀块、通用机械壳体的批量生产场景中应用广泛,能够在一次装夹定位后完成内孔台阶车削、端面倒角、止口成型等多道工序,减少换刀频次与重复定位误差,提升批量加工的尺寸一致性。从结构设计逻辑来看,尾部的圆柱套筒是核心安装定位基准,套筒外圆做了高精度磨削处理,与机床刀塔的安装孔采用H7/g6间隙配合,套筒侧面预留的扁位结构用于传递扭矩,避免加工过程中刀体出现周向转动,同时套筒的轴向定位端面与刀塔安装面贴合后,可通过侧面锁紧螺钉完成快速固定,安装时无需额外打表找正即可保证刀体的径向跳动控制在0.02mm以内,适配多数常规数控车床的标准刀座安装尺寸,安装边界的最大外圆直径不超过刀塔安装孔的通用适配范围,轴向伸出长度可根据加工深度需求做小幅调整。

  刀体前端的刀夹部分采用模块化设计,可更换不同规格的硬质合金刀片,分别对应粗加工、半精加工的切削需求,刀片的压紧方式采用楔块压紧结构,相比传统螺钉压紧能够提供更大的压紧力,在大进给量切削时不会出现刀片移位的问题,同时刀体内部预留了切削液通道,可直接将高压切削液输送到切削刃位置,及时带走切削产生的热量并冲掉切屑,避免切屑缠绕在刀体上刮伤已加工表面。设计过程中重点考虑了刀体的刚性平衡,刀体的悬伸长度与套筒直径的比例控制在3:1以内,避免长悬伸加工时出现振刀问题,刀体的过渡位置均做了圆角处理,减少应力集中,在承受断续切削的冲击载荷时不会出现根部断裂的问题。

  刀夹部分的定位槽做了淬硬处理,硬度达到HRC45-50,长期更换刀片也不会出现定位面磨损导致的刀片定位精度下降问题,每个刀片座的位置都经过精度校准,保证不同刀片的切削刃高度差控制在0.01mm以内,切换加工工序时不需要重新对刀。在实际生产应用中,这类刀架特别适合加工带台阶内孔、内部止口的铸造毛坯件,比如液压泵的壳体、汽车变速箱的轴承孔等零件,配合铸造毛坯的预留加工余量,可一次走刀完成多个面的加工,相比使用多把单功能刀具,能够将单工位的加工时间缩短30%以上,同时减少刀塔的刀位占用,让机床可以适配更多复杂零件的加工需求。

  刀体的排屑槽设计顺着切屑流出方向做了倾斜处理,加工产生的带状切屑会顺着排屑槽向外排出,不会堆积在孔内造成已加工表面的挤伤,针对不同的加工材料,还可以通过更换刀片材质来适配钢件、铸铁、有色金属等不同材质的切削需求,不需要更换整个刀体,仅需更换对应刀片即可,大幅降低了刀具的使用成本。从安装适配性来看,尾部套筒的标准尺寸可适配多数数控车床的内径刀座,不需要定制特殊的转接套,现场操作人员可在几分钟内完成刀体的安装与更换,降低了设备调试的时间成本,刀体整体做了发黑防锈处理,在车间的存放环境下不易出现锈蚀,日常维护仅需定期清理切削液通道内的切屑残渣,检查锁紧螺钉的压紧力即可,不需要复杂的保养流程。
