4英寸API适配软管连接重力耦合器结构

在流体装卸作业的现场工况里，软管与API适配器的对接始终是影响作业效率与安全的核心环节，尤其是4英寸规格的输送管路，既要承受输送介质带来的内压载荷，又要应对装卸过程中频繁对接、拆卸的操作需求，传统的法兰对接或卡箍连接不仅操作步骤繁琐，对位精度要求高，在带压或紧急脱离场景下还容易出现介质泄漏、连接失效的风险。这款重力耦合器的设计，正是针对4英寸API适配器与同规格软管的连接场景做的定向优化，核心目标是在保证连接密封可靠性的前提下，实现对接与卸载的快速操作，降低现场作业的操作门槛与安全隐患。

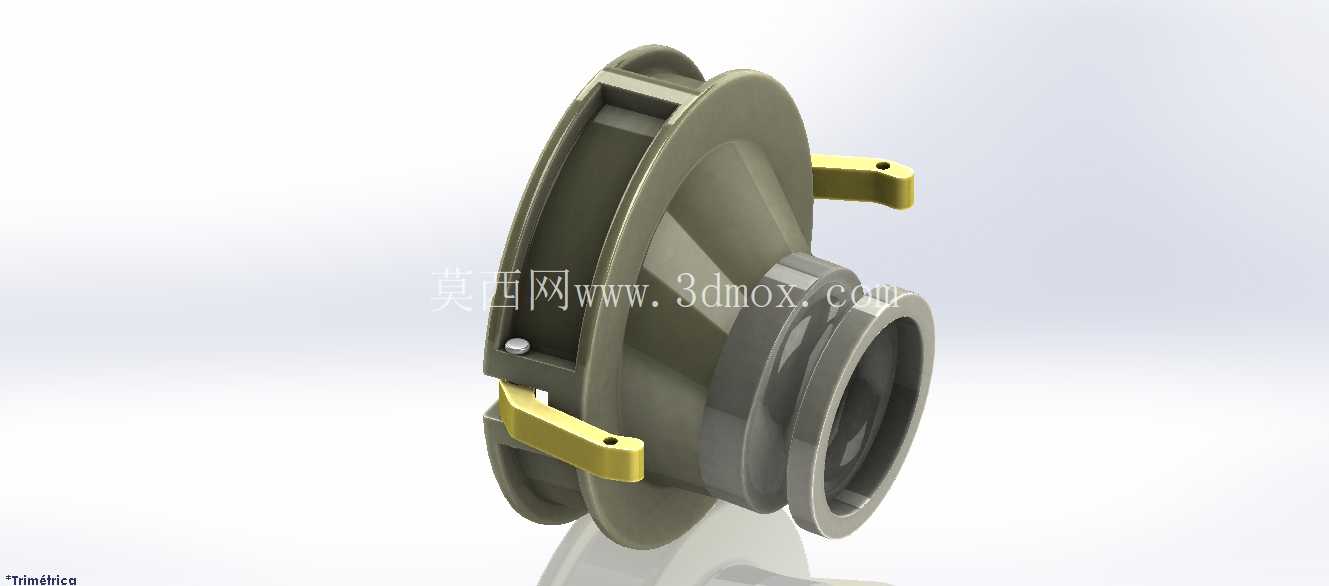

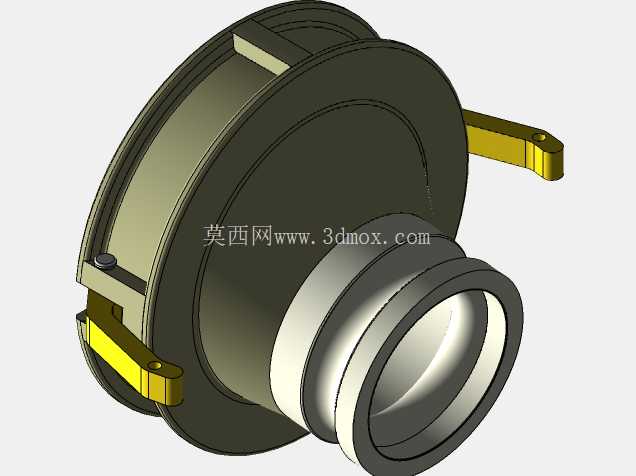

从结构设计逻辑来看，这款耦合器采用了重力触发的锁止思路，没有采用额外的弹簧、拨杆等易损触发元件，而是依靠耦合器自身的结构配重与对接过程中的重力位移实现锁止动作。主体采用回转式的盘状壳体结构，中心为通径4英寸的流体通道，通道两端分别设置适配API适配器的密封贴合面与软管连接的压接接口，壳体周向均匀布置三个带定位销的锁止爪，锁止爪采用偏心式的铰接结构，当耦合器与API适配器对位下放时，锁止爪会沿适配器外缘的导向斜面滑动，在重力作用下自动转动卡入适配器的锁止槽内，无需人工逐个扳动锁扣，对位完成即可自动实现锁止，整个对接过程单人即可操作，不需要额外的辅助工具。

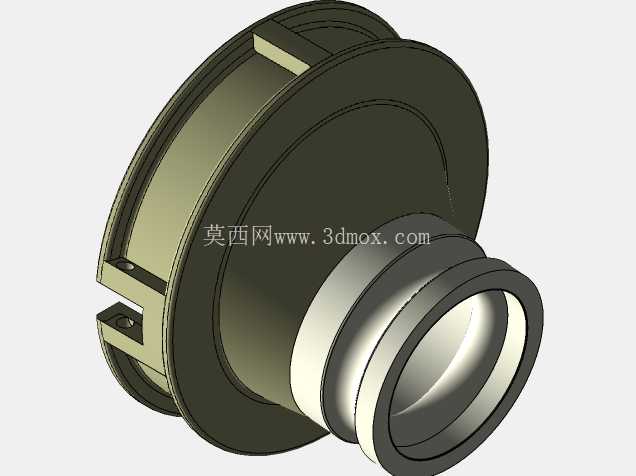

在安装边界的设计上，耦合器的轴向总长度控制在适配常规软管接头的安装范围内，最大外径不超过220mm，周向锁止爪的外伸尺寸在锁止状态下不超出主体外缘30mm，避免在狭小的装卸工位内与周边管路、护栏发生干涉。与软管连接的一端采用带防脱槽的宝塔式接口，适配4英寸内径的耐油输送软管，接口处设置两道环形密封槽，安装时配合喉箍或压套压紧后，可承受最高1.6MPa的工作内压，满足常规油品、化工介质的输送压力要求。与API适配器对接的密封面采用嵌入式的氟橡胶密封圈，密封圈的压缩量控制在1.5mm-2mm之间，既保证对接后的密封性能，又不会因为压缩量过大导致对接阻力过高，影响快速操作的手感。

从实际使用的功能特性来看，这款耦合器的解锁动作同样依托重力逻辑实现，当需要卸载时，只需将耦合器向上小幅抬起，锁止爪在自身重力作用下沿铰接点反向转动，自动脱离适配器的锁止槽，即可直接将耦合器取下，整个拆卸过程耗时不超过3秒，相比传统的螺栓法兰连接效率提升90%以上。锁止爪的铰接位置设置了防尘密封圈，避免现场的粉尘、油污进入铰接缝隙导致卡滞，主体壳体采用铸造成型后做表面防腐处理，可适应户外露天作业的日晒雨淋环境，不会因为长期暴露在户外出现锈蚀导致锁止动作失效。

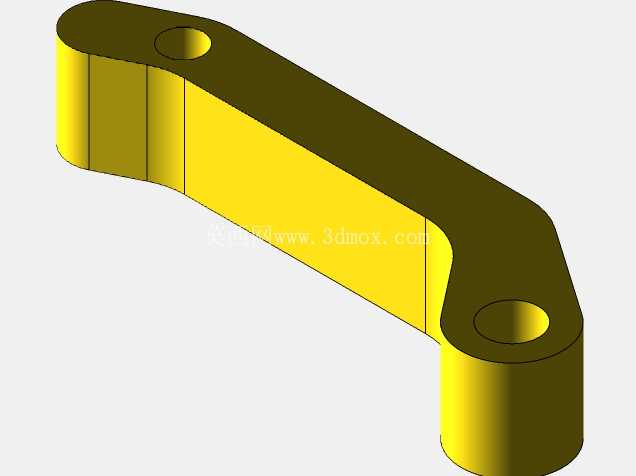

在结构细节的处理上，三个锁止爪的位置采用120度均匀分布的布局，锁止后对适配器的抱紧力均匀分布在对接面的圆周方向，不会出现单侧受力导致密封圈偏磨泄漏的问题。每个锁止爪上都设置了一个直径8mm的保险销孔，当耦合器与适配器对接完成后，可插入保险销锁定锁止爪的位置，避免在输送过程中因为管路晃动、外力碰撞导致锁止爪意外转动解锁，进一步提升连接的安全冗余。流体通道的内壁做了圆弧过渡处理，没有直角突变的结构，介质流经时的局部阻力损失比传统直角接头降低30%左右，可减少输送过程中的压力损耗，提升介质输送的效率。

针对不同的作业场景，这款耦合器的锁止爪接触面做了淬火硬化处理，表面硬度达到HRC45以上，可承受频繁对接拆卸带来的磨损，正常使用工况下锁止部位的使用寿命不低于10000次对接循环。密封件采用模块化的可更换设计，当密封圈出现老化磨损时，无需拆解整个耦合器主体，只需用简易工具取出旧密封圈更换新件即可，大幅降低现场的维护成本与停机时间。整体结构没有复杂的异形曲面，所有加工面均为常规的车削、钻削工序即可完成，铸造工艺性良好，适合批量生产制造，零件的通用化程度高，铰接销、密封圈等易损件均可采用标准件替换，降低备件的储备成本。

在实际选型适配时，需要注意对接的API适配器需符合4英寸规格的标准尺寸，锁止槽的位置与深度要与耦合器锁止爪的行程匹配，软管的内径公差需控制在±0.5mm范围内，避免压接后出现渗漏或脱落的问题。安装时需保证锁止爪的铰接部位转动灵活，不得有卡滞现象，密封圈安装时需涂抹少量硅脂润滑，避免对接时切伤密封圈。这款耦合器尤其适合油罐车装卸、油气回收管路连接、临时流体输送管线快速对接等场景，在需要频繁拆装管路的作业环境下，可大幅降低作业人员的劳动强度，减少对接拆卸的辅助时间，同时可靠的锁止与密封结构可有效避免介质泄漏带来的安全与环保风险。
