1/4半径倒圆走线数控CNC铣削钻头

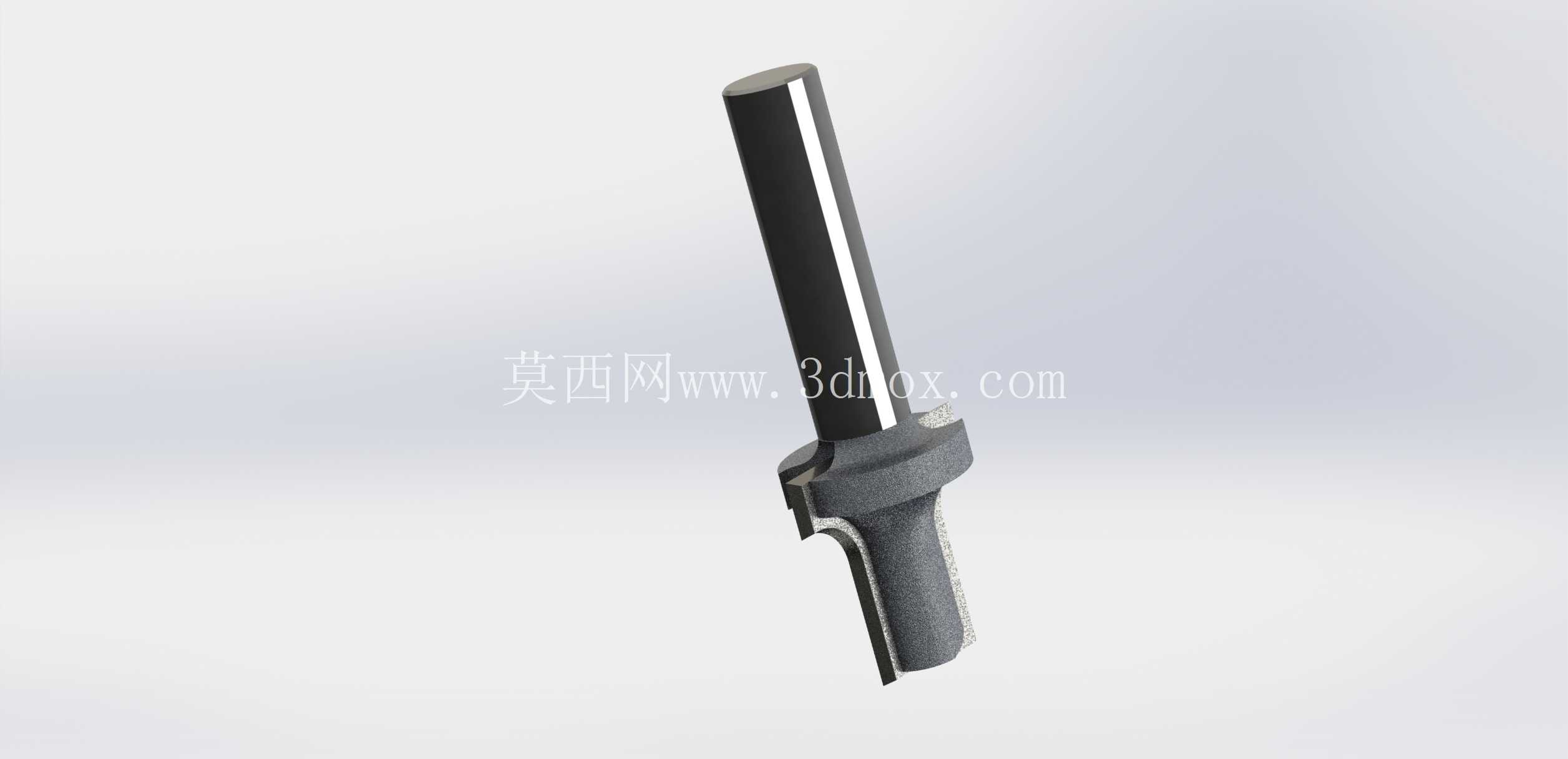

　　这款铣削钻头主要面向非金属板材的边缘成型加工场景，在广告标识制作、家具封边预处理、亚克力工艺品加工领域应用十分广泛，尤其适配3/4英寸厚度的板材一次性完成倒圆与走线开槽作业，无需换刀即可实现单工序完成两个加工特征，能有效减少工序间换刀对位产生的累积误差，提升批量加工的一致性。从实际加工工况来看，该刀具适配市面主流的CNC雕刻机、木工镂铣设备，夹持柄径为1/2英寸，符合绝大多数弹簧夹头的标准夹持规格，装夹时只需保证柄部插入夹头深度不小于柄径的1.5倍，即可避免高速切削时的刀具振颤问题，切削参数可根据加工材质调整，加工亚克力类软质塑料时主轴转速可控制在18000-22000rpm，进给速度保持在3-5m/min，加工密度板、实木类材质时可适当降低转速、提升进给量，同时配合风冷排屑即可避免刃口积屑烧刀。

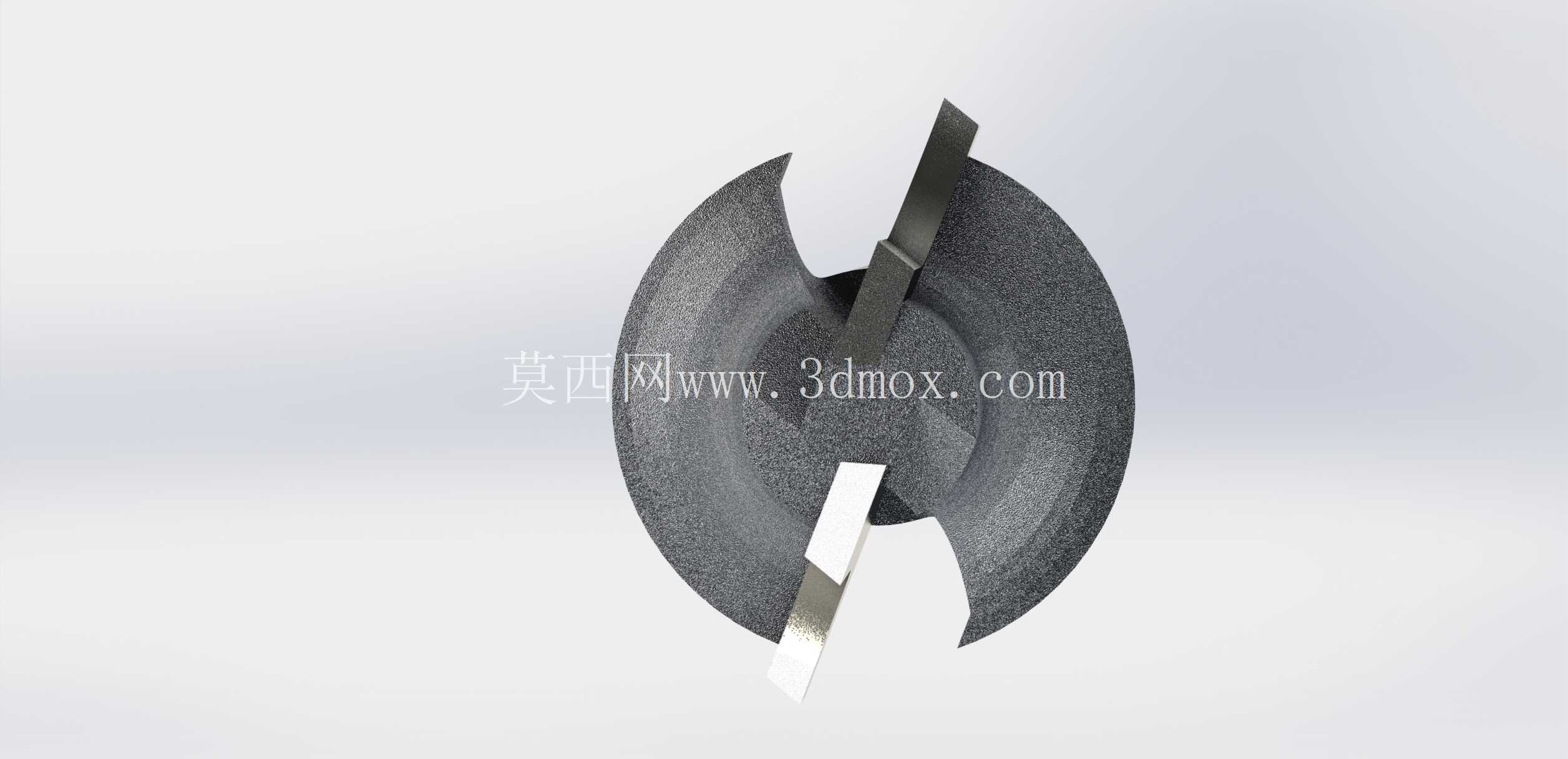

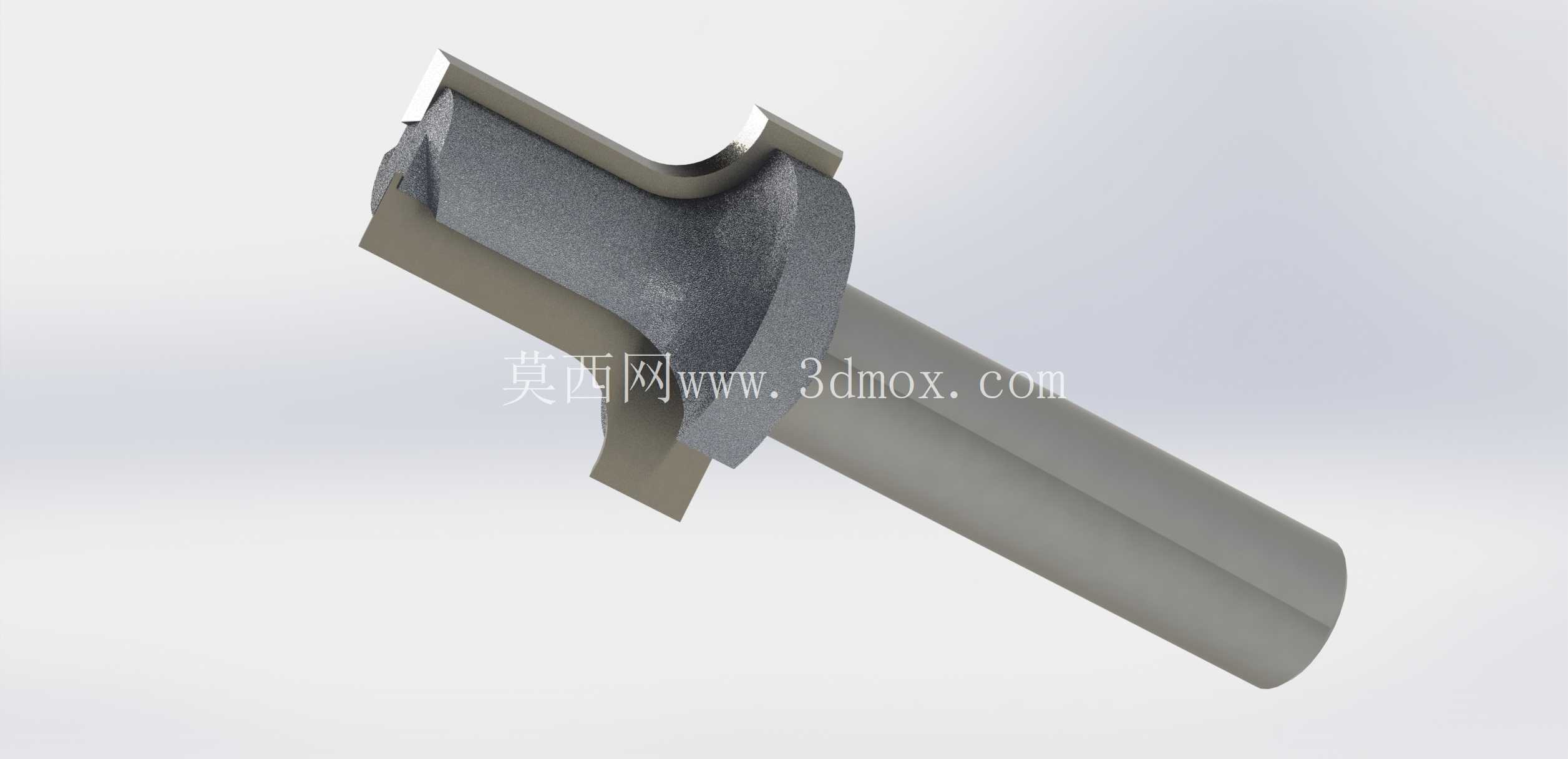

　　刀具的切削部分采用1/4英寸的圆弧成型轮廓，刃口做了双后角设计，第一后角取8度保证刃口强度，第二后角取15度减少刃部与加工面的摩擦，加工出的圆角过渡顺滑无接刀痕，不需要后续的人工打磨工序；走线刃与圆弧刃采用平滑过渡衔接，在完成边缘倒圆的同时可同步开出定位走线槽，槽深与圆弧半径匹配，在板材拼接时可直接嵌入定位条，省去二次划线开槽的工序。设计过程中重点做了动平衡校验，刀具的重心与回转轴线偏差控制在0.02mm以内，最高可支持24000rpm的高速切削，不会因为离心力产生偏摆导致加工面出现波纹；排屑槽采用大螺旋角设计，螺旋角取30度，既能保证切削刃的锋利度，又能让切屑顺着槽道顺利排出，不会在切削区域堆积刮花已加工表面。

　　刀具的安装边界需要注意，装夹后刀具的悬伸长度需要比实际加工深度大10mm以上，避免排屑槽末端与夹具发生干涉，同时要保证刀具的径向跳动量不超过0.01mm，否则会导致圆角轮廓出现大小边、走线槽宽度不均的问题。在实际生产中，这类成型铣刀相比普通平底刀分步加工的效率能提升60%以上，而且加工出的特征一致性远高于人工分步操作，尤其适合批量的标准化板材加工场景，比如全屋定制的家具板材倒角、广告灯箱的亚克力边缘倒圆、展示道具的型材开槽等工况，都能通过这一款刀具完成对应加工需求，不需要配备多把不同规格的刀具切换，也能减少刀库的占用空间，降低设备的刀具配置成本。刃部的成型轮廓采用整体式设计，没有焊接拼接的结构，避免了高速切削时焊口开裂的风险，刀具的刚性更好，切削过程中不容易出现让刀现象，加工硬木或者厚度偏大的板材时也能保证轮廓精度。
