熔融挤出式设备用黄铜喷嘴结构设计

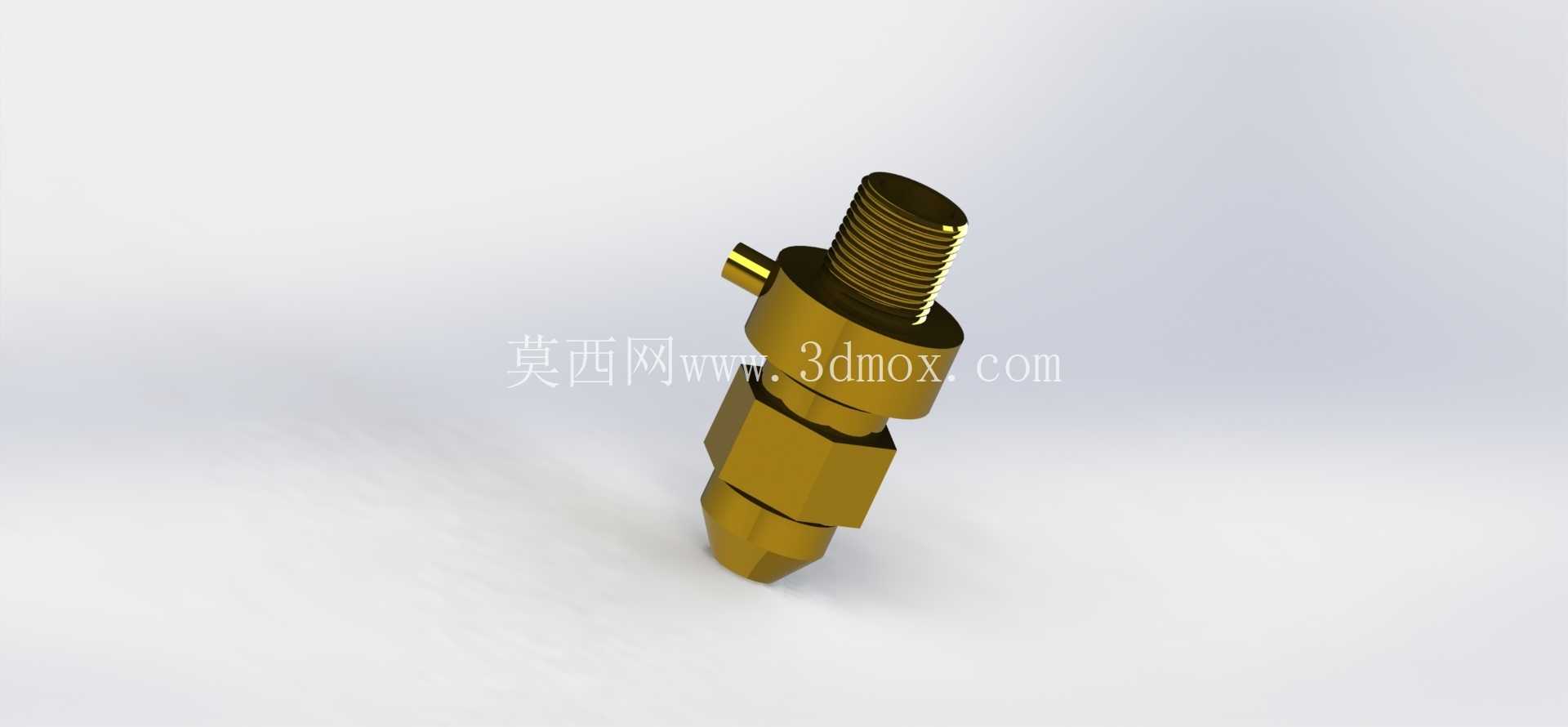

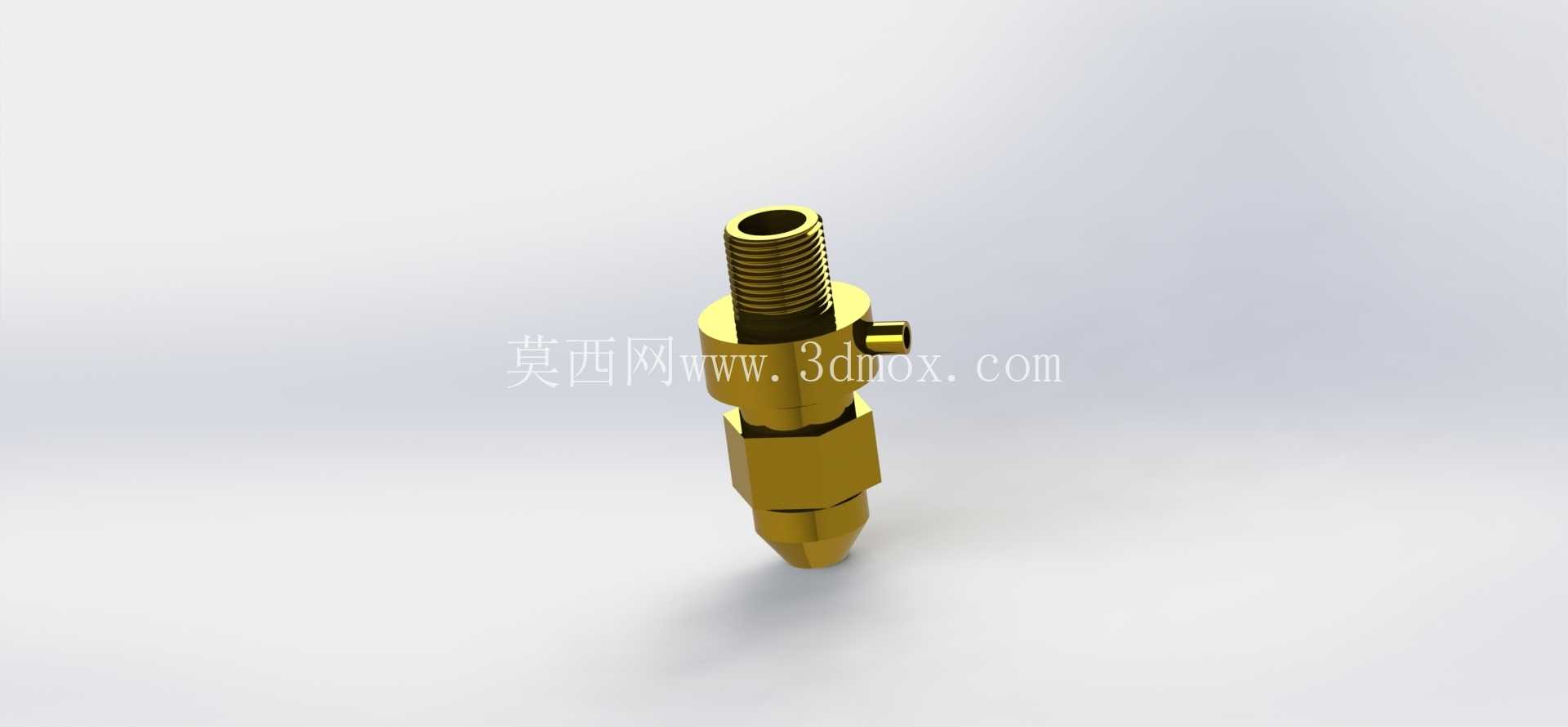

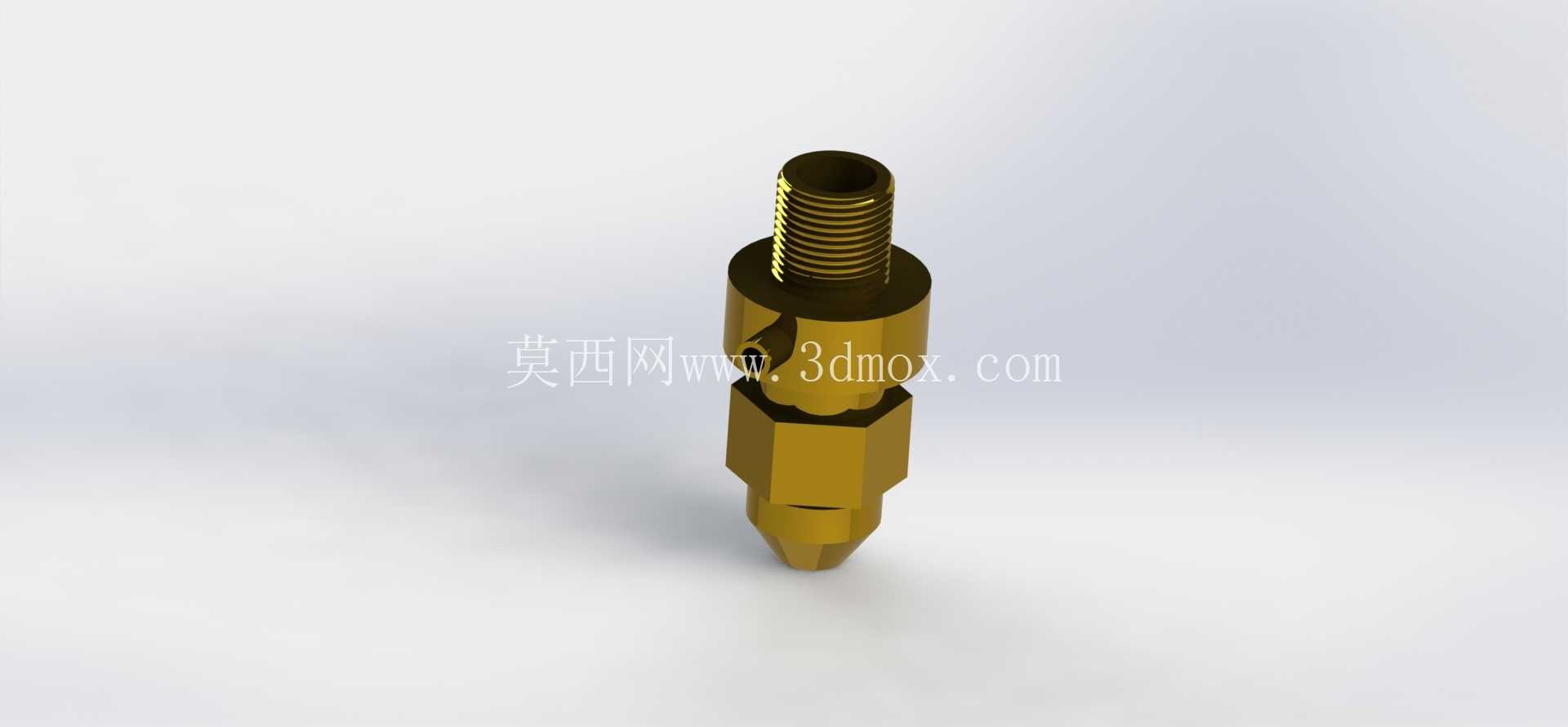

　　日常做熔融沉积类设备的流体末端部件选型时，最先要卡的就是安装边界的匹配度，这款喷嘴上部采用标准外螺纹结构，螺纹段的长度、公称直径都严格对应常规加热块的安装孔深，拧入后不会出现突出过长导致流道冗余、或是拧入深度不足引发漏料的问题，螺纹下方的六角台是专门预留的扳手夹持位，对边尺寸适配常用的开口扳手，安装拆卸时不需要定制专用工具，现场维护更换的效率能提升不少，六角台下方的锥段过渡是做了应力分散处理的，避免长期在高温工况下出现螺纹根部断裂的问题。

　　从实际应用场景来看，这类喷嘴不仅适配桌面级熔融沉积成型设备，也可以用在小型热熔胶点胶设备、低压流体挤出实验装置上，核心作用是把上游输送来的熔融态流体，通过末端的小孔稳定挤出成固定直径的丝材，末端的锥角设计是经过流道仿真优化的，流道从六角台位置的大直径平滑收窄到出口小孔，没有直角拐点，不会出现熔融物料滞留碳化的问题，长时间连续工作时也能减少堵头的概率。设计过程中最先确定的是流道的内壁粗糙度，内壁做了抛光处理，流体经过时的阻力更小，对于添加了固态填料的复合熔融物料，也能减少填料在壁面的附着，出口处的小孔做了倒角处理，避免挤出的丝材出现偏斜、挂料的问题，保证挤出的线径稳定。外形尺寸上，整体长度控制在常规加热块的适配范围内，不会和下方的打印平台、工件发生干涉，最大外径就是六角台的对边尺寸，安装时不需要在加热块上额外扩孔，能直接替换同规格的常规喷嘴，材质选用黄铜是综合了导热性和加工成本的考量，黄铜的导热系数足够高，能保证喷嘴整体温度均匀，不会出现靠近加热块位置温度高、出口位置温度低导致的出料不畅问题，同时黄铜的切削加工性能好，小孔的加工精度更容易保证，批量生产时的良率更高。

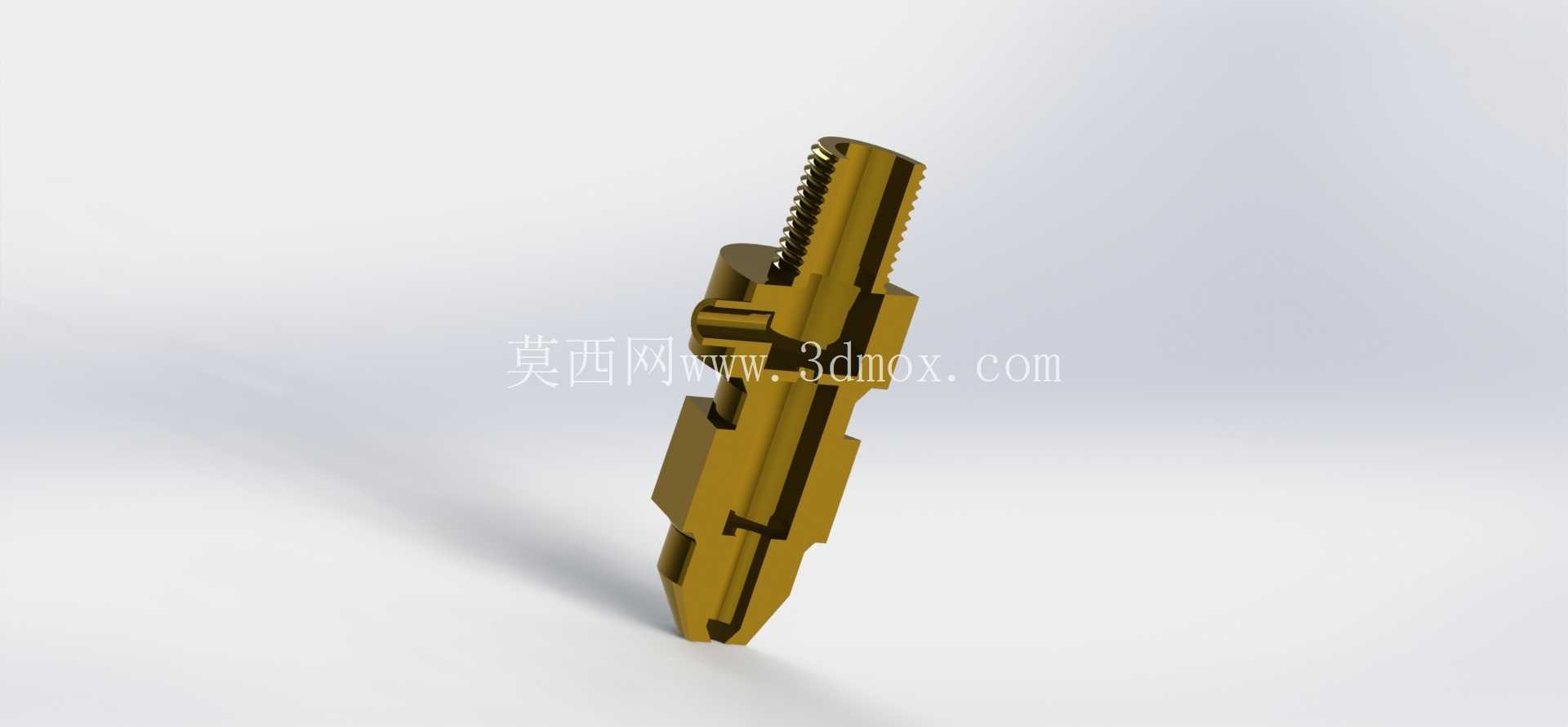

　　实际使用时要注意，安装时的拧紧力矩不能过大，黄铜材质的硬度不高，力矩过大会导致螺纹滑牙、或是六角台变形，一般用扳手拧到贴合加热块后再微调1/4圈就足够密封，日常维护时如果出现出口堵料，不要用尖锐的钢针大力捅戳，避免出口小孔变形导致出料偏斜，应该用专用的铜丝清理，或是加热到工作温度后用软质工具清理残留物料。流道的设计上特意避免了台阶结构，很多廉价喷嘴为了加工方便，会在流道变径位置做直角台阶，熔融物料在台阶位置流速变慢，长时间高温下就会碳化分解，逐渐堆积堵塞流道，这款喷嘴的流道是连续平滑的锥面，物料从进入螺纹段的内孔开始，就沿着锥面匀速向出口流动，没有滞留区，连续工作数十小时也不会出现因为物料碳化导致的堵头问题。

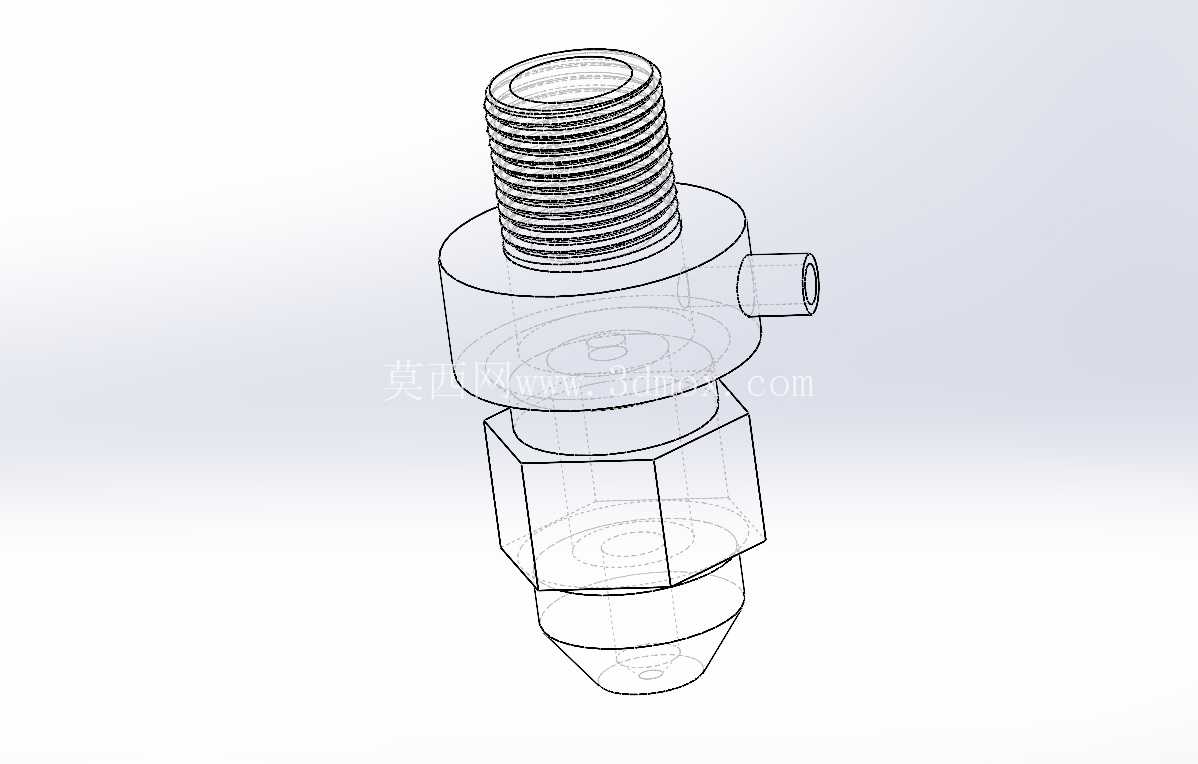

　　另外喷嘴末端的尖端做了收窄设计，在进行近距离挤出作业时，尖端不会遮挡操作人员的视线，能更清楚地观察出料位置和工件的相对位置，提升作业精度，六角台的下端面和加热块的接触面做了平面度处理，安装后贴合紧密，不会出现缝隙导致的热量散失，能保证喷嘴温度和加热块的温度差控制在很小的范围内，避免因为温度波动导致的出料粗细变化。在做三维建模的时候，特意把螺纹的收尾段做了退刀槽处理，和实际加工工艺完全对应，不会出现建模时螺纹直接延伸到六角台端面导致的加工干涉，六角台的棱边做了小倒角，避免安装时划伤操作人员的手，出口小孔的位置做了同轴度约束，保证小孔的中心和喷嘴整体的轴线重合，不会出现出料偏斜的问题。
