手持遥控器壳体铸造模具多体结构设计

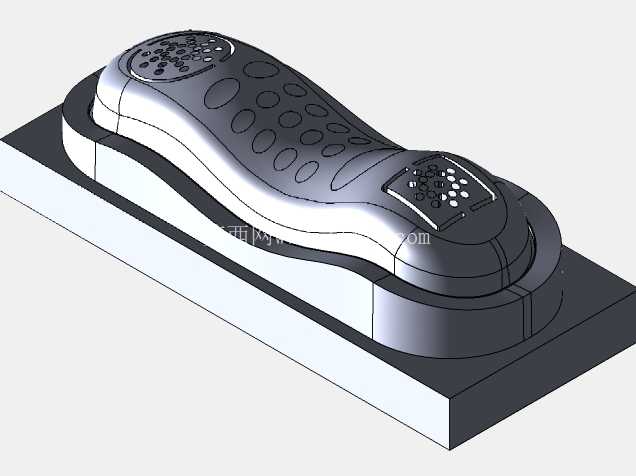

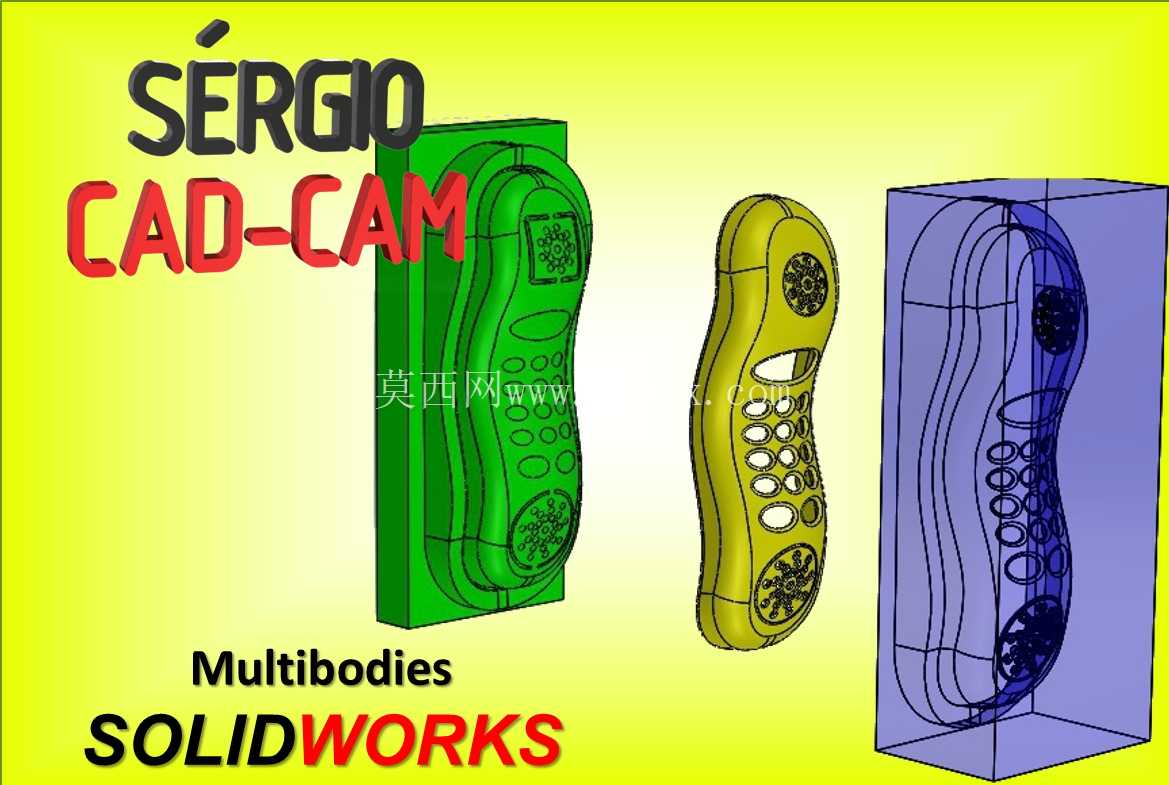

　　从功能特性上看，这套多体结构将模具的型腔、型芯、侧抽芯结构做了独立分块设计，每个独立块体对应壳体上的一个特征区域：握持区域的弧形曲面单独做成型镶块，按键排布区域的多孔结构做独立镶件，端部的装饰纹理区域做拆分式成型块，既方便单个磨损块体的快速更换，也能在试模阶段针对单个特征的成型缺陷做局部调整，不用整体重修模腔，大幅缩短修模周期。设计思路上，优先考虑手持件的人体工学握持弧度，先通过逆向扫描获取手持握持的舒适曲面数据，再将曲面偏移均匀壁厚作为壳体的基础轮廓，之后根据壳体上的按键通孔、侧边防滑纹理、端部安装卡扣的位置，拆分对应的模具成型块体，每个块体之间的配合面做0.02mm的间隙配合，既保证合模时无飞边溢出，也能避免开合模过程中块体之间的卡滞。这套手持遥控器壳体的铸造模具多体结构，主要面向消费电子类手持终端的壳体批量生产场景，在小家电、工业遥控终端、家用智能设备遥控器的壳体制造环节应用广泛，能够适配小批量试产与中等规模量产的成型需求，解决异形曲面手持件成型过程中多腔结构同步加工、装配对位偏差的常见问题。从实际生产用途来看，该模具结构重点解决手持类曲面壳体在铸造、注塑成型过程中，公模母模腔体与壳体按键孔、握持曲面、端部装饰结构的同步成型问题，避免后续二次加工带来的装配公差累积，成型后的壳体可直接进入表面处理、按键装配工序，减少后处理工序的加工余量。

　　在外形尺寸与安装边界上，整套模具的模架采用标准龙记模架规格，模架整体长宽尺寸控制在250mm*300mm范围内，适配120吨到160吨的卧式注塑机安装尺寸，定位圈直径采用标准100mm规格，主流道衬套的球面半径匹配注塑机喷嘴R15的标准尺寸，开合模行程预留120mm的顶出空间，保证壳体成型后顶针能够顺利将制品从型腔中顶出，不会出现顶白、顶穿的缺陷。每个独立成型块体的安装定位采用销钉定位+螺丝锁紧的方式，定位销的位置做不对称排布，避免装模时块体装反，块体的冷却水道距离成型面的距离统一控制在12mm到15mm之间，水道直径8mm，保证成型过程中模温均匀，减少壳体因冷却不均产生的翘曲变形。

　　针对壳体上的密集按键孔结构，对应的成型镶块采用整体式电火花加工，每个孔位的脱模斜度做1.5度，避免开模时孔位被拉毛，握持曲面的成型块体表面做抛光处理到SPIA2级别，保证成型后壳体表面无刀痕、无缩印，不需要额外做抛光处理就能直接进行后续的晒纹或者喷涂工序。多体拆分的设计还兼顾了浇注系统的排布，浇口位置设置在壳体的非外观面端部，采用侧浇口进料，熔料从端部进入型腔后沿着握持曲面的弧度均匀填充，避免在按键孔位置产生熔接痕，排气槽开设在每个成型块体的合模配合面上，深度0.02mm，既能够排出型腔内的空气，也不会让熔料溢出产生飞边。

　　在实际生产验证中，这套多体结构的模具能够将壳体的成型周期控制在25秒以内，单件成型的尺寸公差能够控制在±0.05mm范围内，装配时按键与孔位的配合间隙均匀，不会出现按键卡滞的问题，同时因为块体可独立更换，当某一区域的成型面出现磨损或者损伤时，只需要更换对应的镶块，不需要将整套模具返厂重修，能够大幅降低生产过程中的模具维护成本，适配多品种小批量的手持类壳体生产需求，对于同类曲面手持件的模具结构设计也有较强的参考价值，能够帮助结构设计人员在处理异形多特征壳体模具时，合理拆分成型块体，平衡加工难度、维护成本与成型质量之间的关系。
