铸造模具用叉形垫片结构设计

在铸造模具的合模导向、顶出机构配套以及工装夹具的定位环节，这类叉形垫片是十分常见的间隙调整与承载传力零件，很多刚接触模具结构的设计人员容易把它和普通平垫片混淆，实际上它的叉形开口结构、带铰接孔的端部造型，都是为特定安装场景做的适配设计。从实际工况来看，这类零件主要用在压铸模具的斜顶滑块复位辅助、铸造工装的夹紧机构间隙补偿位置，普通平垫片只能覆盖整圈的支撑面，而叉形结构可以避开安装位中间的凸台、导柱等干涉结构，直接卡入杆类零件的外侧完成支撑，不需要完全拆卸周边部件就能快速调整垫片厚度来补偿装配间隙，这在模具现场修配的时候能节省大量拆装时间。

设计这类零件的时候，首先要确定的是两个安装孔的中心距，这个尺寸直接决定了垫片的安装适配性，上端的铰接孔是用来和机构的活动端做铰接配合，孔的公差一般选H7级，保证铰接销轴穿入后没有过大的旷量，同时又不会因为过紧导致活动卡滞；下端的圆孔是定位孔，用来和模具模板上的定位销配合，限制垫片的转动自由度，两个孔的位置度公差要控制在0.02mm以内，不然安装的时候会出现孔位错位，强行装螺栓会让垫片产生内应力，长期受交变载荷的时候容易出现断裂。叉口的开口宽度要比配套的杆件直径大0.2-0.3mm，既保证能顺利卡入杆件，又不会因为间隙过大导致支撑的时候出现偏载，叉口的两个端面要做平行度管控，不然夹紧的时候会出现单边受力，时间长了会把配合的杆件表面压出凹痕，影响机构的动作顺畅度。

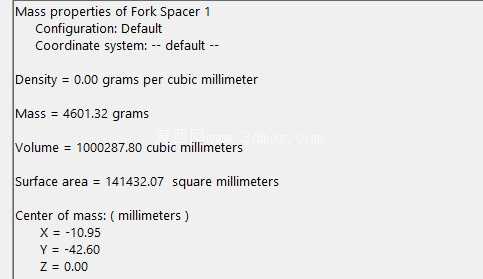

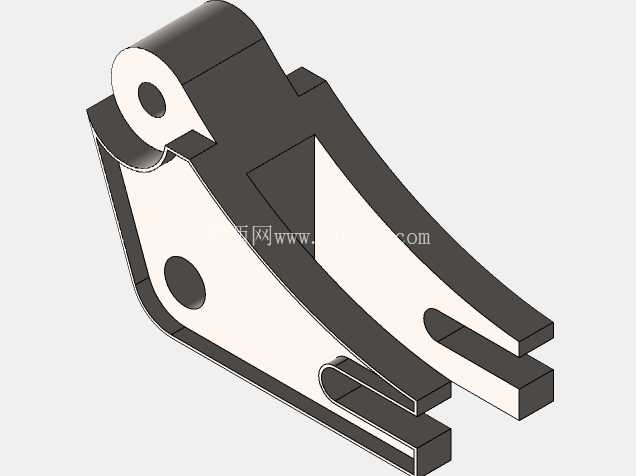

零件的整体外形是带弯折角度的支撑臂结构，这个弯折角度不是随便定的，是根据安装位置的空间避让需求算出来的，要保证垫片装入之后，弯折的斜面不会和模具开模时的滑块运动轨迹产生干涉，同时支撑面要完全贴合被调整部件的接触面，不能出现悬空的区域，不然受压的时候会产生翘曲变形，失去间隙调整的作用。厚度方向的尺寸要根据承载的压力来选，一般铸造模具里用的这类垫片厚度在3-5mm之间，材料选65Mn弹簧钢的话，热处理硬度做到HRC42-48，既能保证足够的支撑强度，又有一定的韧性，承受合模时的冲击载荷不会脆断；如果是用在工装夹具的轻载位置，也可以选45号钢做调质处理，成本更低，加工难度也更小。

从安装边界来看，这类垫片的外轮廓所有棱角都要做R0.5的倒角处理，一方面是避免安装的时候划伤操作人员的手，另一方面是防止尖角位置在热处理的时候出现应力集中，导致零件早期开裂。零件的两个大平面要做平面度管控，公差不超过0.03mm，不然垫片叠装调整间隙的时候，会因为平面度差导致累积误差，调整的间隙值不准，影响模具合模的精度。另外叉口的根部要做R2的圆角过渡，不能做成直角，直角位置是应力集中的高发区，模具反复开合受交变载荷的时候，很容易从根部出现裂纹，最终导致垫片断裂失效，很多现场出现的垫片断裂故障，追根溯源都是根部圆角没做或者圆角太小导致的。

在实际建模的时候，要注意铰接孔的端部要做1×45°的倒角，方便销轴快速导入安装，定位孔的两端也要做同样的倒角，避免压入定位销的时候刮伤销子表面。零件的弯折处要做等强度设计，弯折位置的厚度不能因为折弯工艺出现减薄过多的情况，一般折弯处的减薄量不能超过原材料厚度的10%，不然会大幅降低零件的承载能力。如果是用于高温铸造工况的话，还要考虑材料的热膨胀系数，和模具基材的热膨胀系数尽量匹配，不然模具升温到工作温度的时候，垫片和安装位的间隙会发生变化，可能导致机构卡滞或者间隙过大影响成型精度。
