气动气源处理二联件结构设计

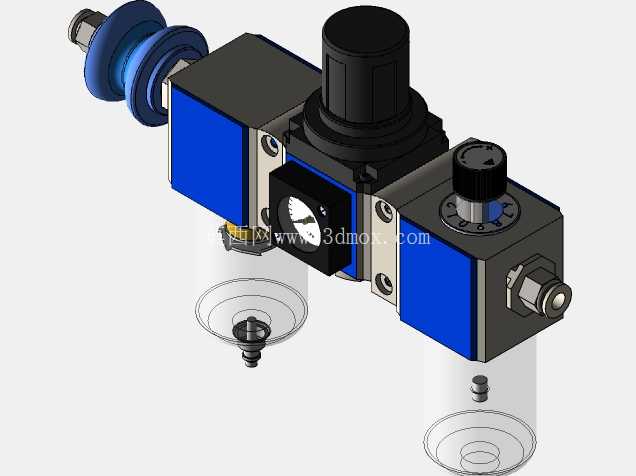

　　这套气动气源处理组件，是气动控制系统前端必不可少的气源预处理单元，常见于各类自动化生产线、气动工装夹具、气动执行机构的进气端安装，承担压缩空气的杂质过滤、压力稳压调节、冷凝水分离的核心作用，直接决定后端气动元件的使用寿命与运行稳定性。从结构设计来看，组件采用模块化拼接思路，过滤模块与调压模块通过侧边的快装卡扣结构实现刚性连接，无需额外的连接管路即可完成气路连通，既减少了管路接头带来的漏气风险，也压缩了整体安装占用的空间。

　　过滤段下部设置透明集水杯，可直观观察内部积水液位，杯体底部配有手动排水阀结构，日常维护时无需拆解组件即可排出积存的冷凝水与过滤下来的固态杂质，过滤精度适配常规工业气动系统的5μm级杂质拦截需求，可有效阻挡压缩空气中携带的铁锈、粉尘、密封碎屑进入后端气路。调压段顶部设置旋转调节手轮，通过手轮的旋转行程改变内部弹簧的预紧力，进而实现输出气压的连续可调，调压范围覆盖常规工业气动系统常用的0.1-1.0MPa区间，正面嵌入的圆形压力表可实时显示输出端的气压数值，方便现场调试人员快速确认供气压力是否符合后端设备的参数要求。

　　组件的进气端与出气端采用标准内螺纹接口，可直接与市面通用规格的气动气管接头匹配安装，侧边预留的安装孔位支持两种安装方式：既可以通过支架固定在设备的安装面板上，也可以直接通过螺纹接口串联在气路管路中，适配不同设备的安装空间布局。在实际选型应用中，这类二联件需要根据后端气动系统的总耗气量匹配对应的通径规格，安装时需注意气流方向与组件上标注的箭头方向保持一致，避免反向安装导致过滤与调压功能失效；日常运维中需要定期检查集水杯的积水情况，同时根据压缩空气的含杂量定期更换内部的过滤滤芯，避免滤芯堵塞导致气路压损过大影响设备运行。

　　从结构建模的细节来看，各模块的拼接止口位置做了密封槽设计，安装O型密封圈后可保证1.0MPa工作压力下无泄漏，调节手轮位置设置了锁紧结构，压力调节到位后可通过锁紧螺母固定手轮位置，避免设备运行过程中因振动导致压力漂移。集水杯采用透明工程塑料材质，既满足耐压要求，也可实现内部液位的可视化观察，杯体与金属主体的连接采用旋扣式结构，更换滤芯时无需工具即可快速旋下杯体完成维护操作。这类气源处理组件的安装边界需要预留足够的操作空间，尤其是底部排水阀位置需要预留至少50mm的操作空间，方便日常手动排水操作，调压手轮顶部也需要预留调节空间，避免被周边结构件遮挡导致无法进行压力调节。在气动系统的整体布局中，这类组件通常安装在气源出口的最前端，后端根据需求可搭配油雾器组成三联件，或是直接连接电磁阀、气缸等执行元件，为整个气动系统提供稳定、洁净的压缩空气供给，避免因气源杂质、压力波动导致的气缸爬行、电磁阀卡滞、密封件过早磨损等常见故障。
