高剪切罐内间歇式混合器结构设计

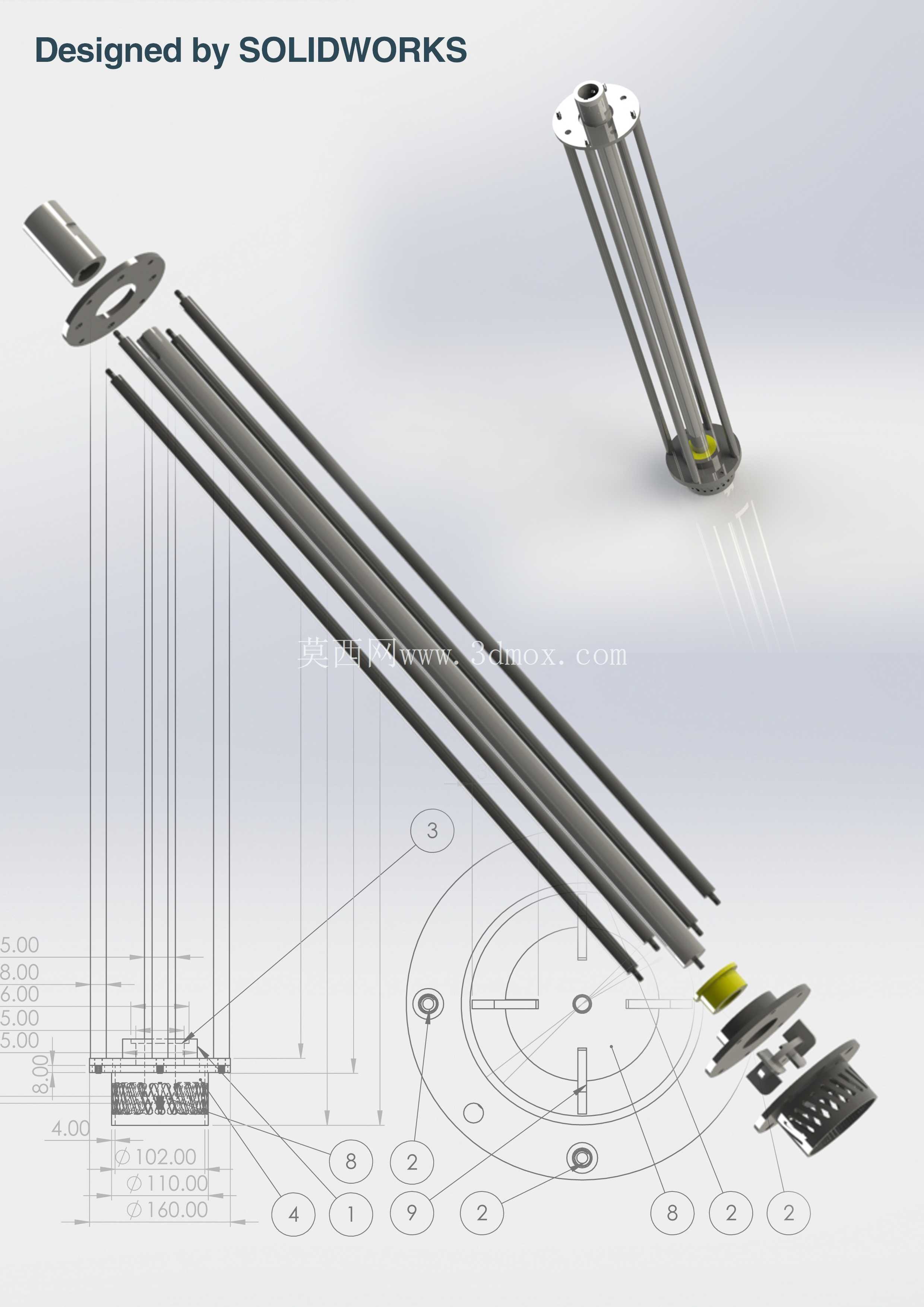

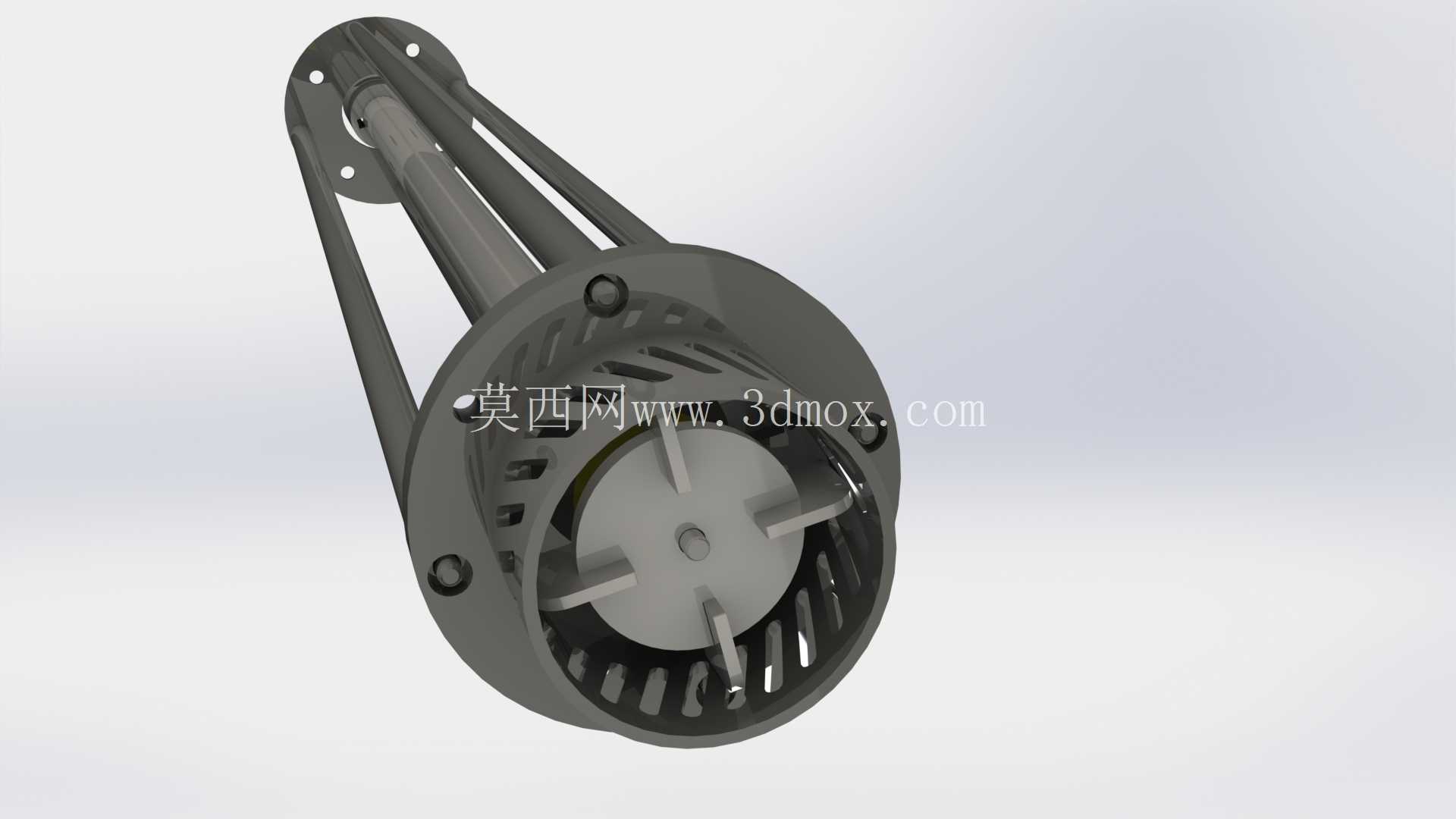

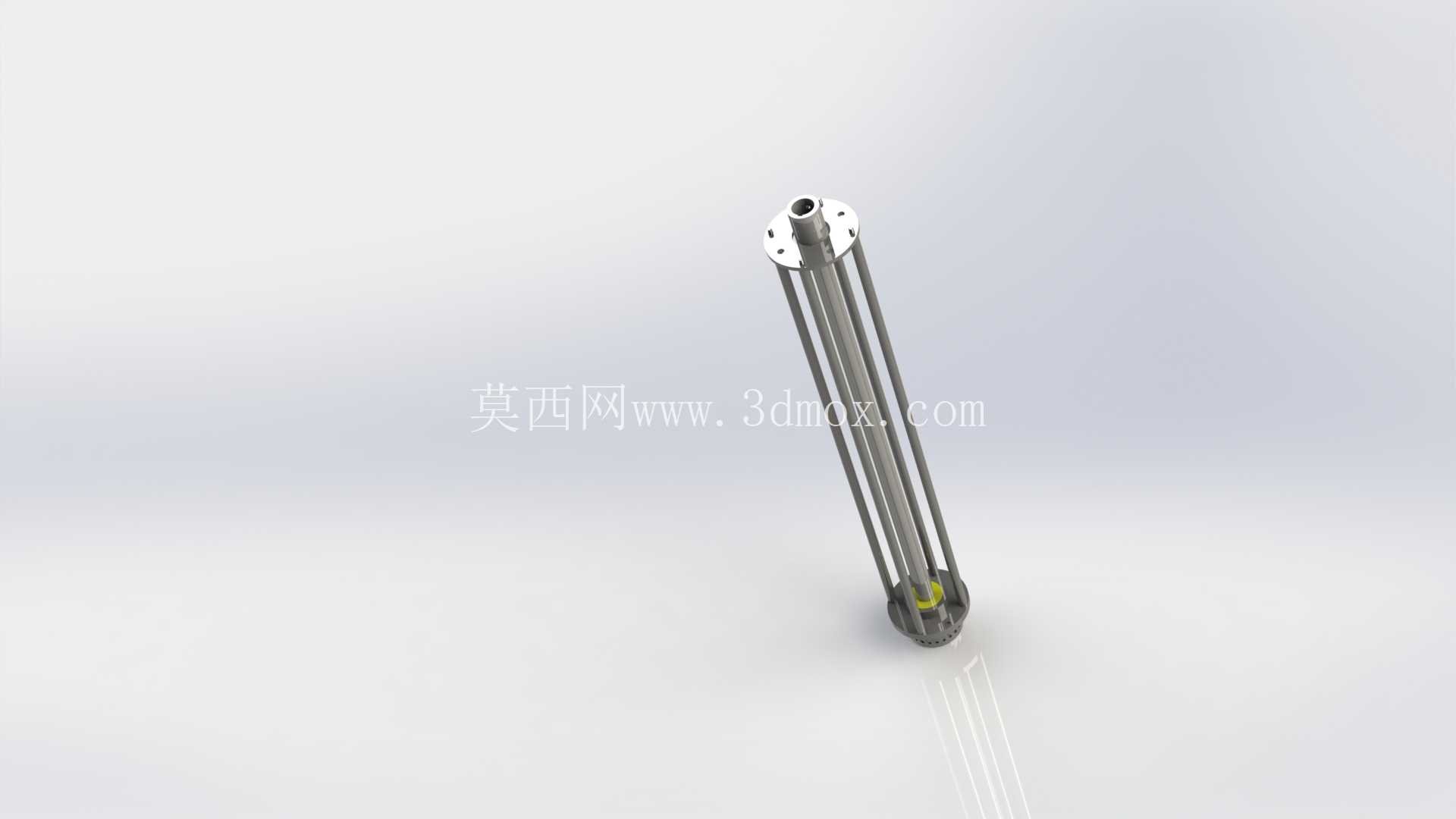

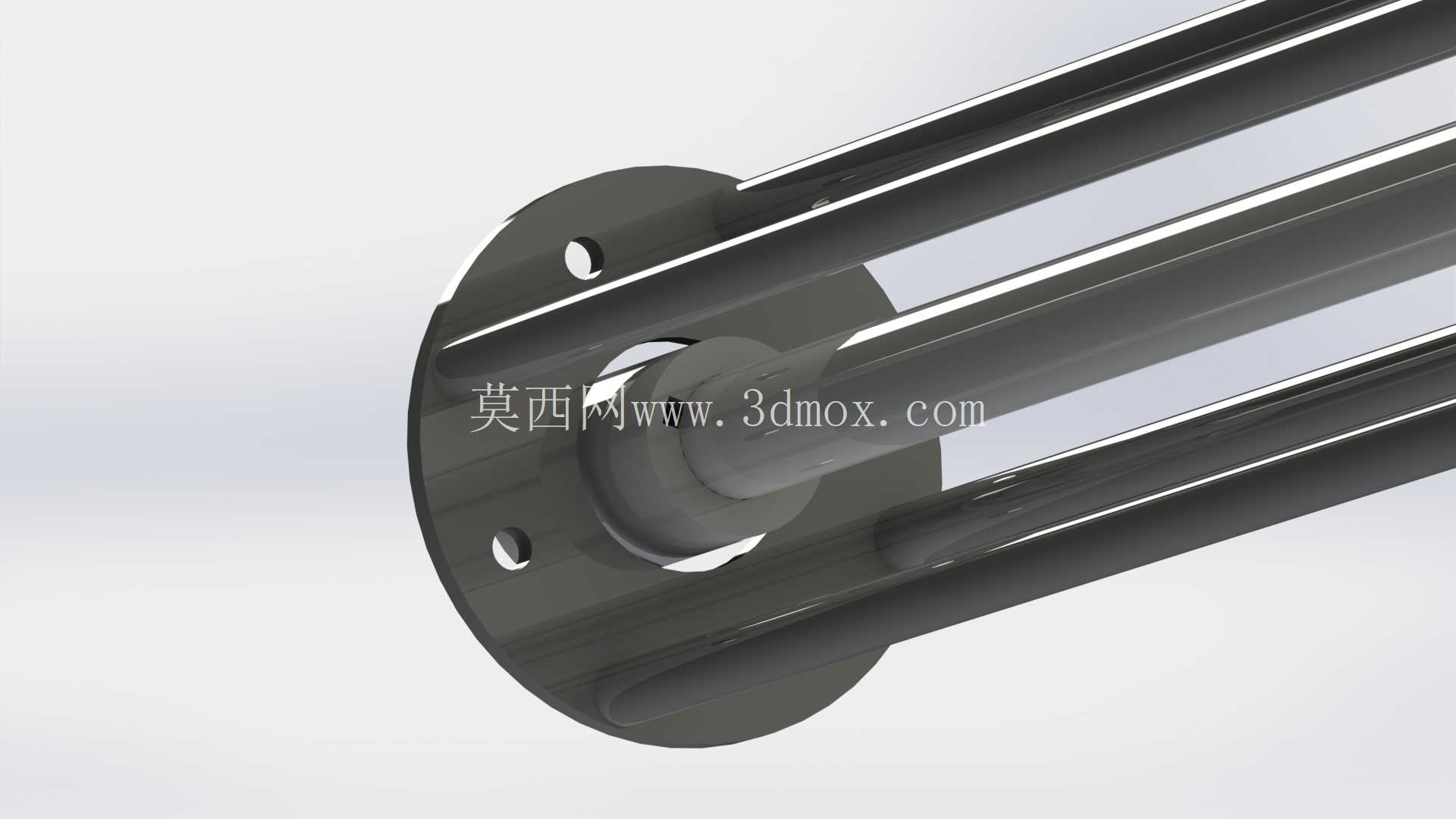

　　在精细化工、食品配料、医药制剂生产的罐内物料处理环节，间歇式混合设备一直是小批量多批次物料均质分散的核心装置，这类安装在罐体内部的高剪切混合部件，需要兼顾不同粘度物料的循环剪切、无死角混合以及快速拆装维护的需求，很多现场工况里，常规顶置搅拌器面对易沉降、易团聚的粉体-液体混合物料时，往往会出现罐底积料、剪切力不足导致团聚体无法破碎的问题，而这款罐内间歇式混合器的结构设计，正是针对这类痛点做了针对性的结构优化。从整体结构来看，该混合器采用法兰式安装接口，安装边界适配标准常压罐体的顶装或侧装开孔，安装法兰的螺栓孔位按照通用化工罐体的标准法兰尺寸设计，不需要对现有罐体做额外改造就能直接替换原有搅拌部件，整体伸入罐内的长度可以根据罐体的直筒段高度做适配调整，安装时混合器的底端与罐底的距离控制在15-30mm区间，既不会因为距离过近刮蹭罐体内壁防腐层，也能保证罐底沉降的重质物料可以被第一时间卷入剪切区域。

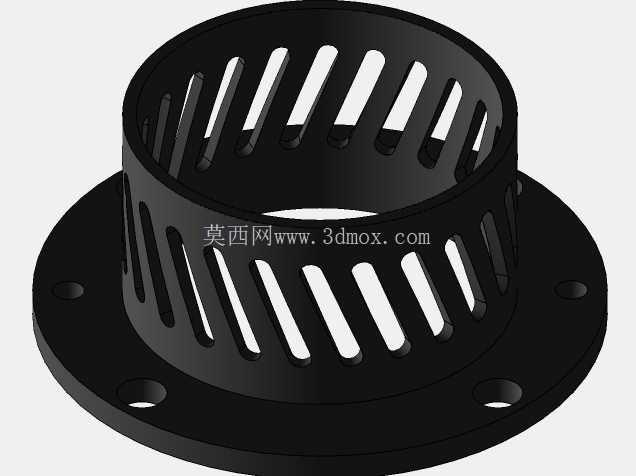

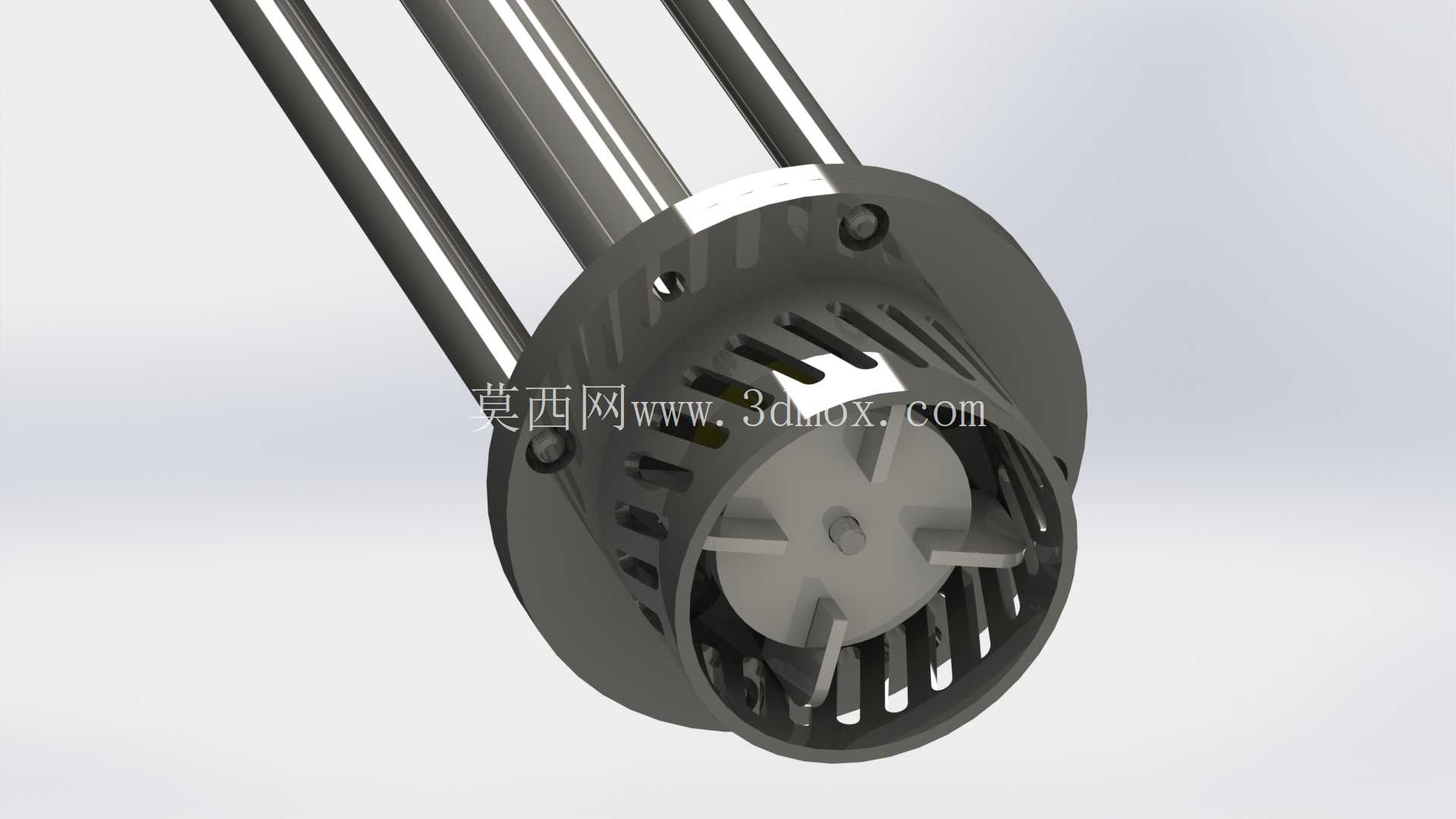

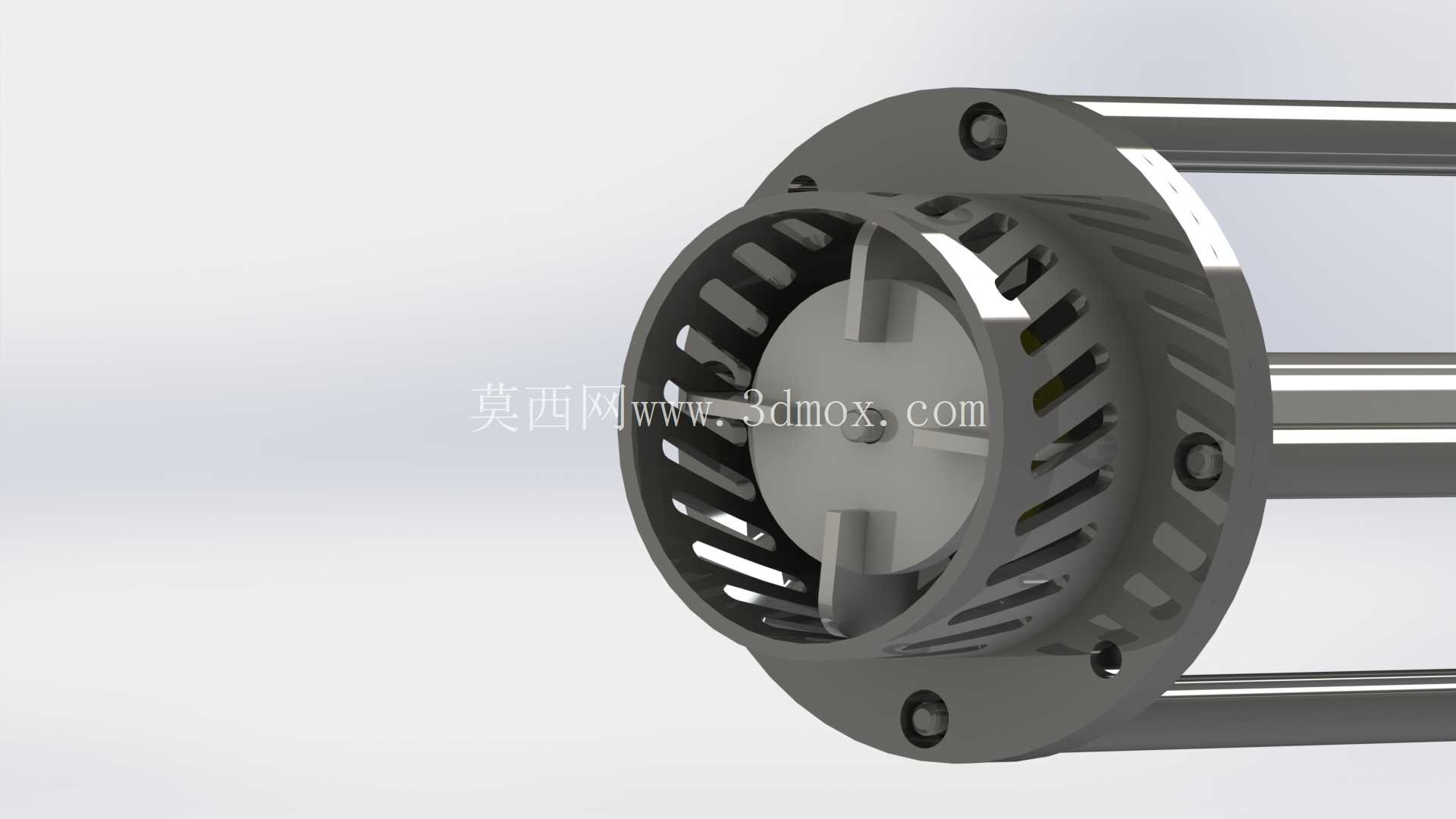

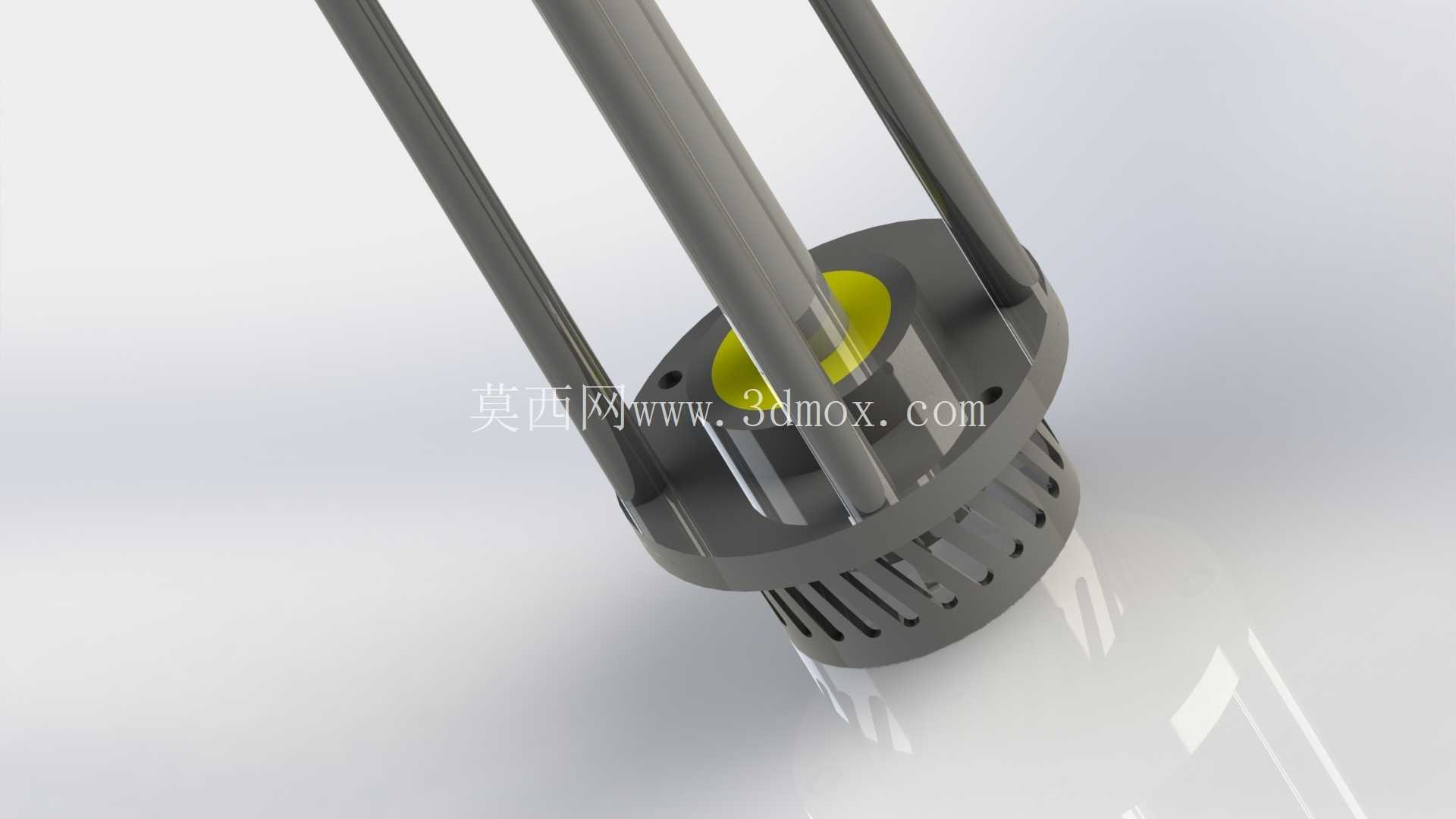

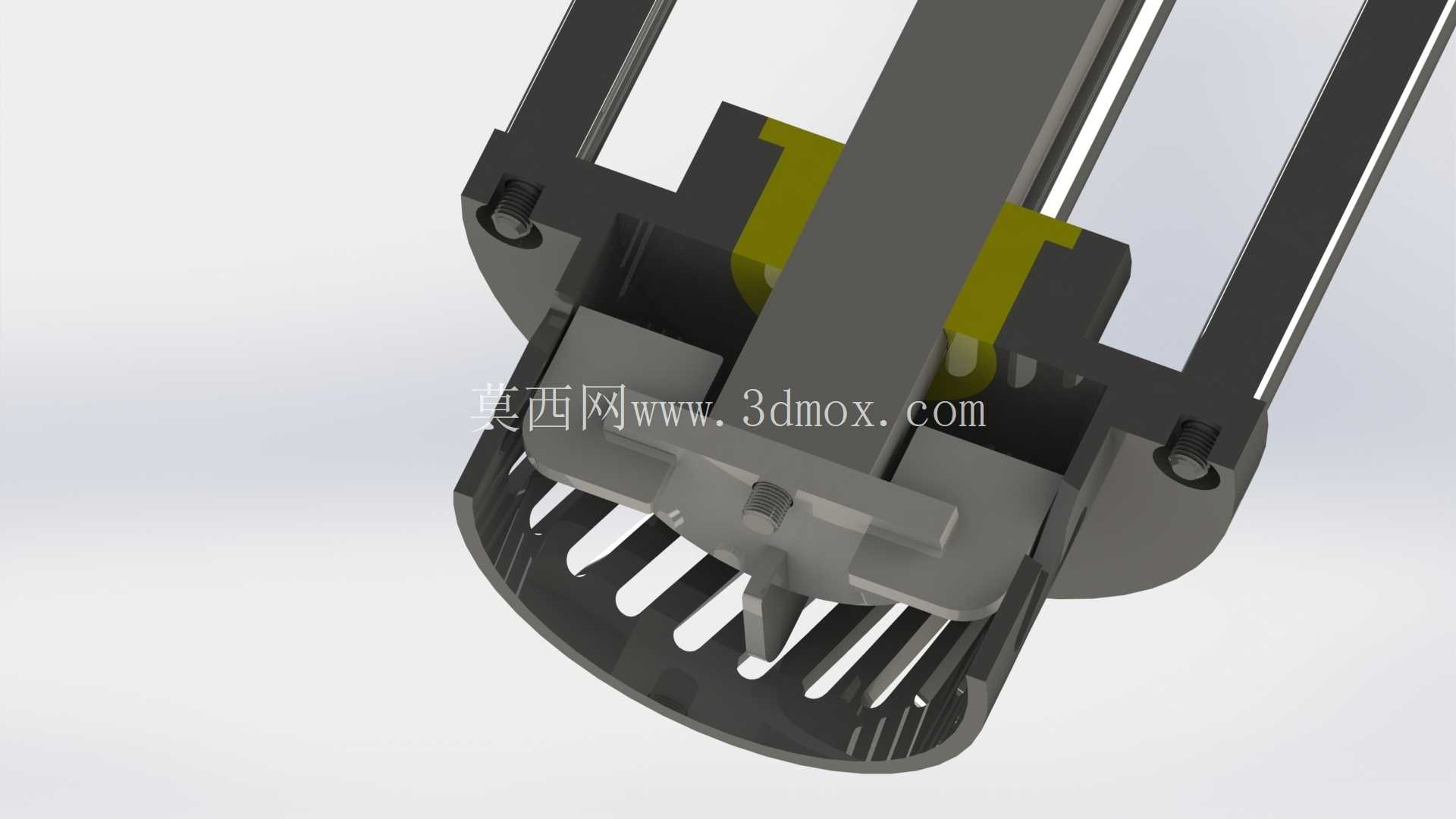

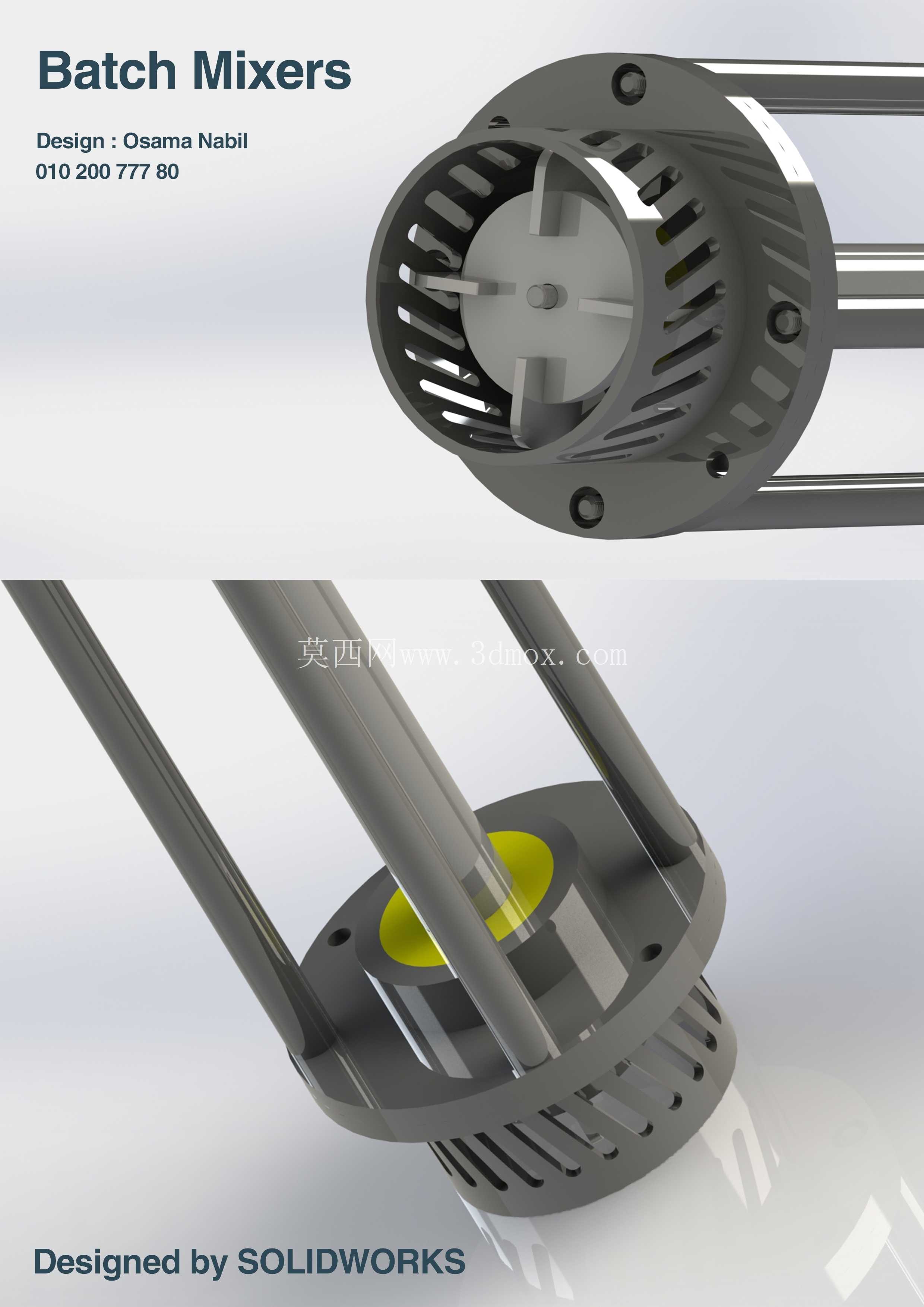

　　核心工作部件分为三层结构，最上层的导流筒采用带倾斜导叶的栅格结构，当混合器运转时，上层物料会顺着导叶的倾斜角度被向下压入剪切腔，避免罐体液面出现漩涡卷气的问题，很多现场调试时出现的物料氧化、气泡残留问题，大多是因为搅拌结构没有做防漩涡设计，这款结构的导流栅格角度经过反复调整，在转速达到工作区间时，液面可以保持平稳无明显凹陷，有效减少气体卷入。中间层是定转子剪切副，转子采用开式斜齿结构，定子则是带狭长缝隙的格栅结构，转子高速运转时产生的强离心力会将物料从转子中心甩入定转子之间的微小间隙，经过高频剪切、挤压、撞击之后，物料中的团聚颗粒会被破碎到微米级，这个剪切间隙控制在0.3-0.8mm之间，既可以保证足够的剪切强度，也不会因为间隙过小导致物料中的硬质小颗粒卡死转子，针对有少量硬质颗粒的物料工况，定转子的边缘做了倒角处理，减少颗粒卡滞的概率。最下层的底搅拌桨采用弧形扫底结构，桨叶的弧度与标准椭圆封头的罐底弧度完全匹配，运转时可以带动罐底的物料向上流动，彻底消除罐底的混合死区，很多传统搅拌结构在处理高固含量物料时，罐底往往会残留一层无法被搅动的沉积层，时间长了不仅影响混合均匀度，还会在罐底结垢难以清理，这款扫底桨的结构设计，就是通过贴近罐底的径向流推动，让沉积的物料持续向上进入剪切区域，保证整罐物料的混合均匀度偏差控制在2%以内。

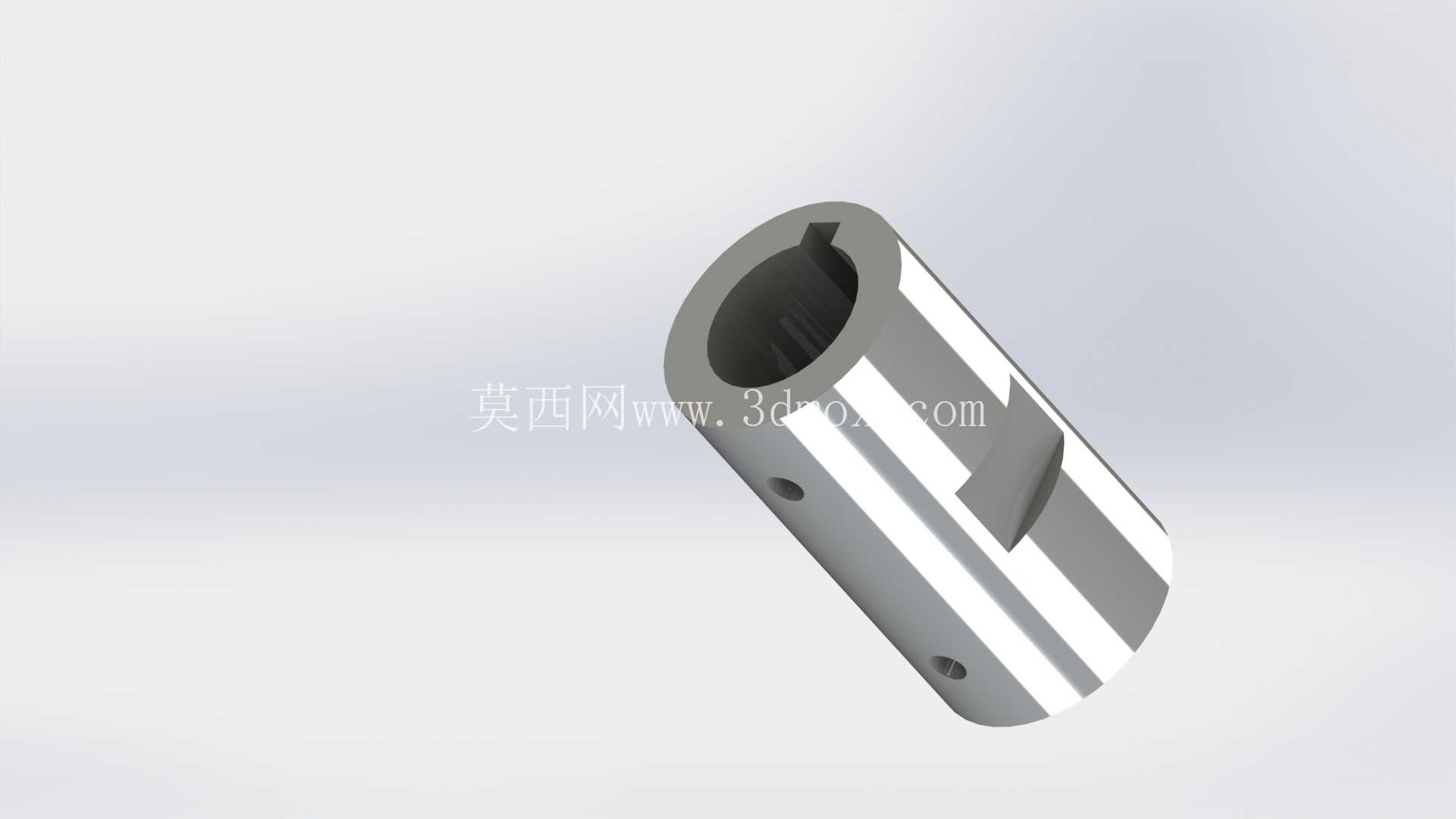

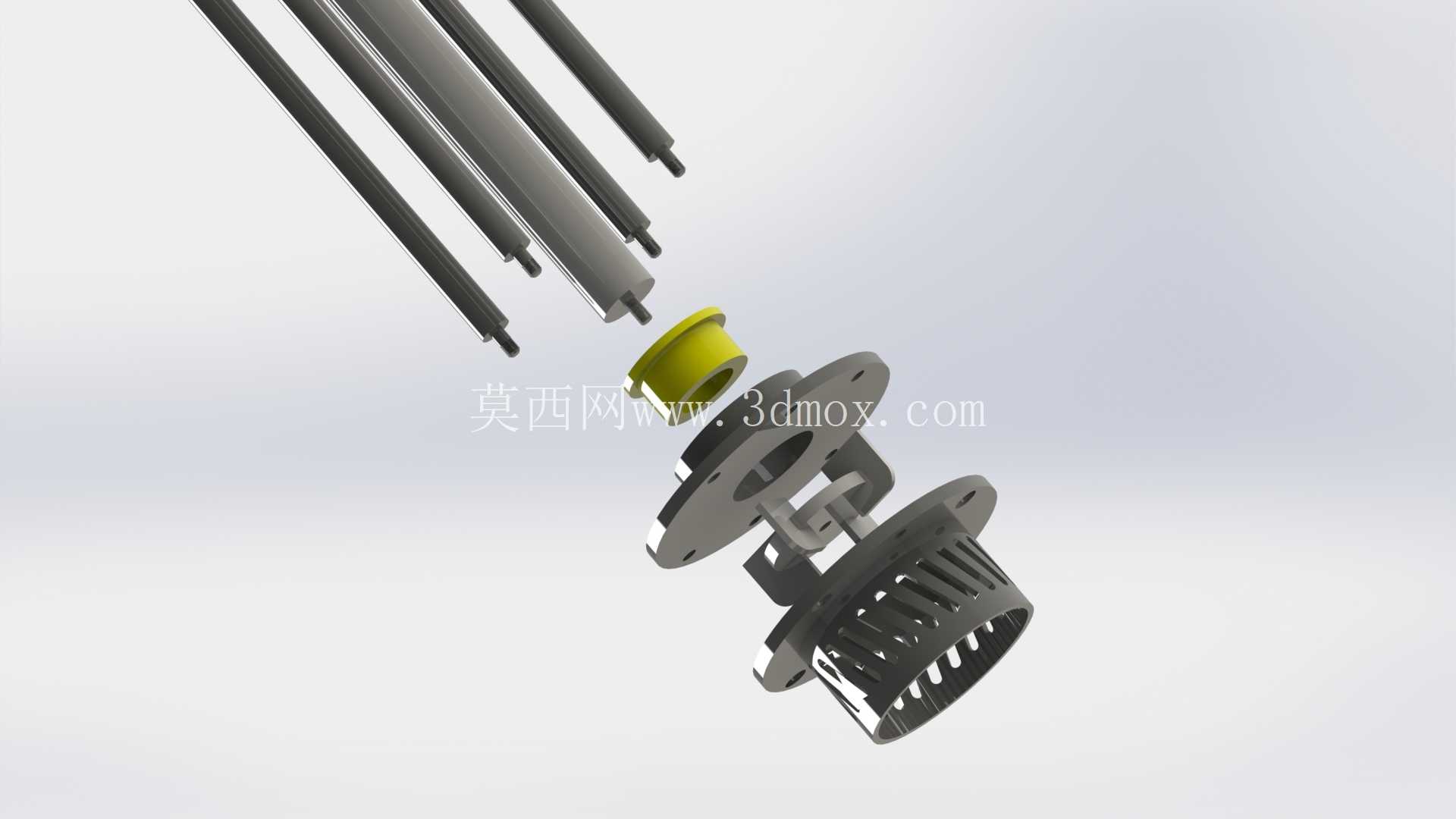

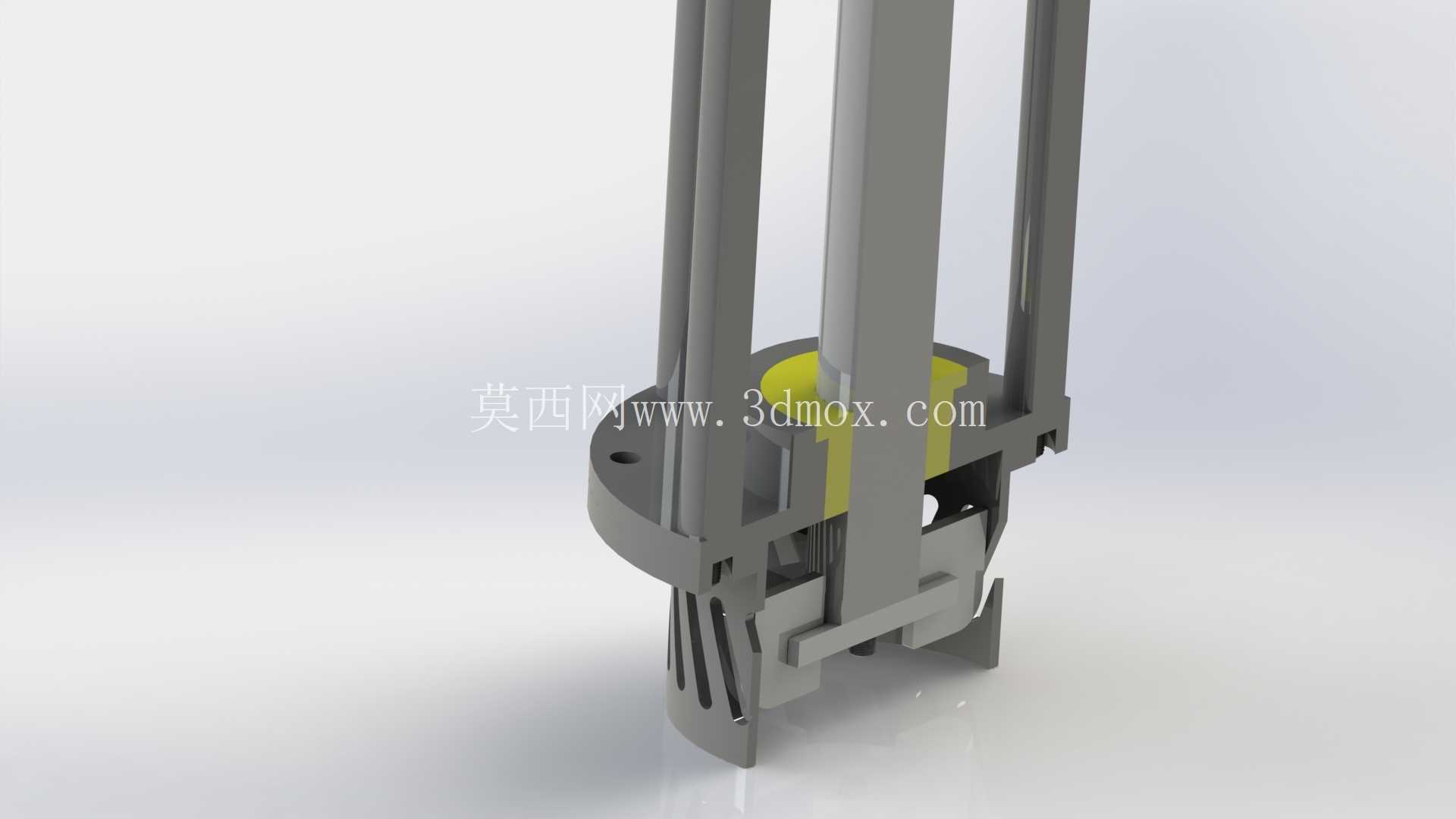

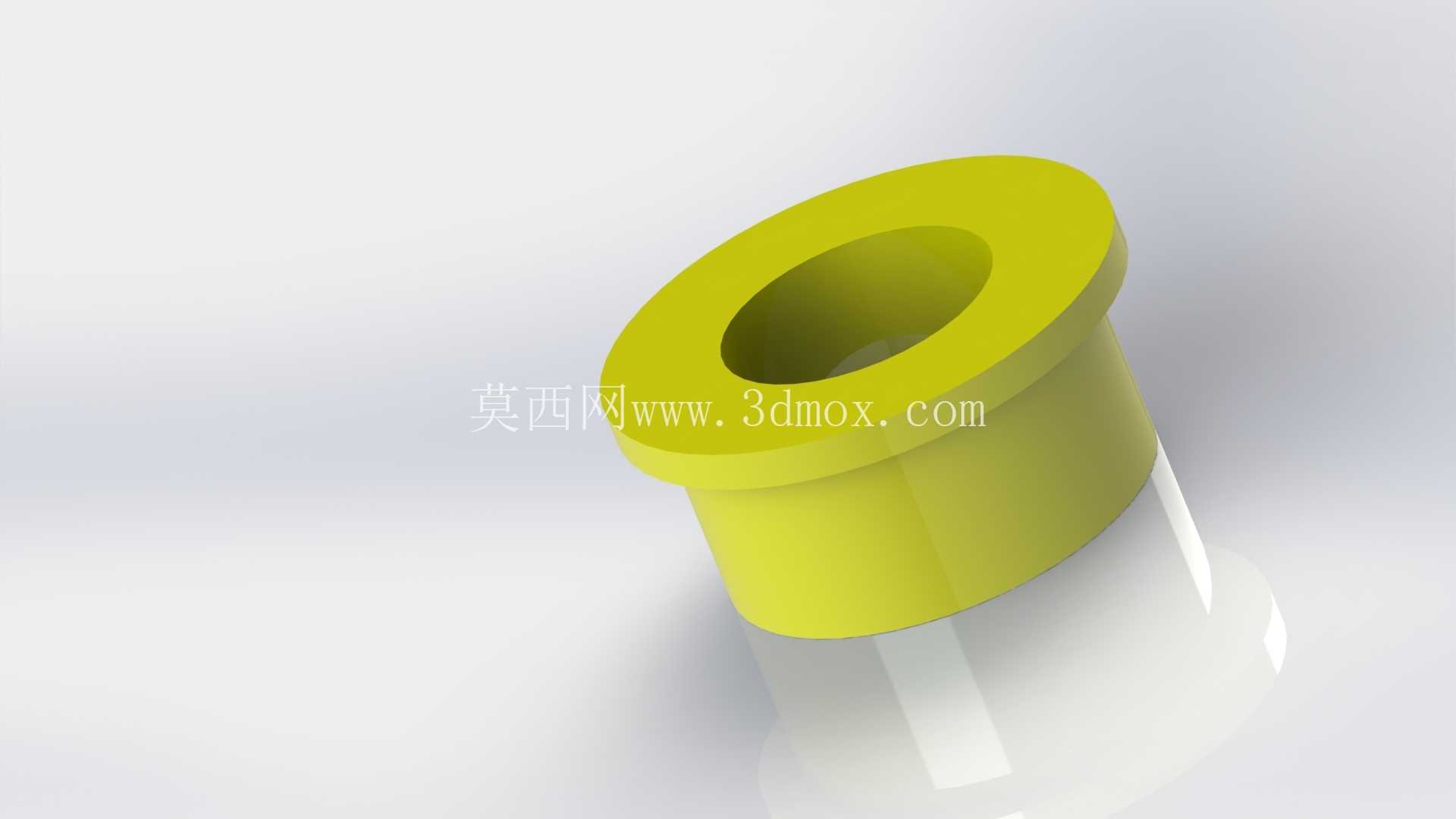

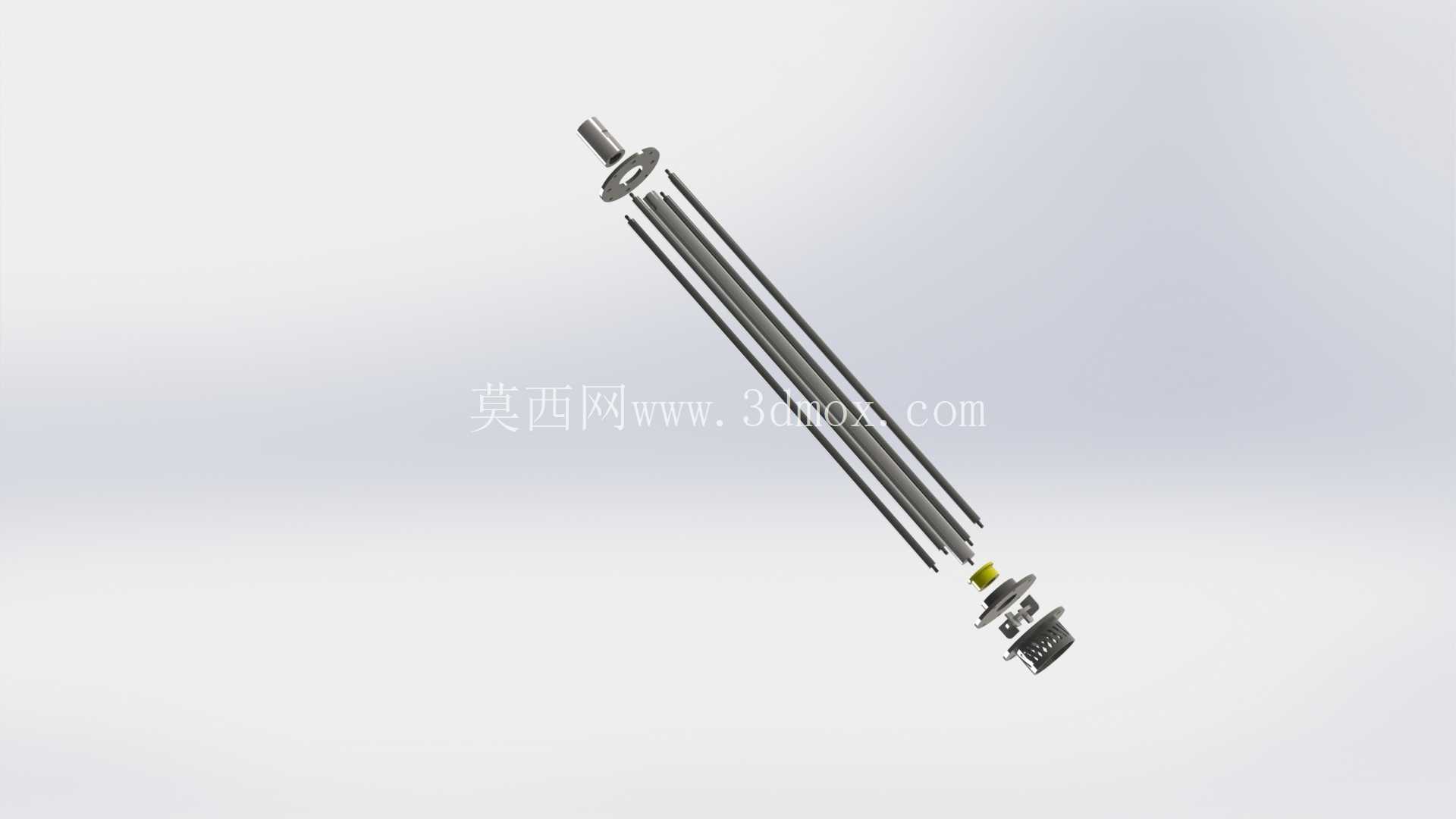

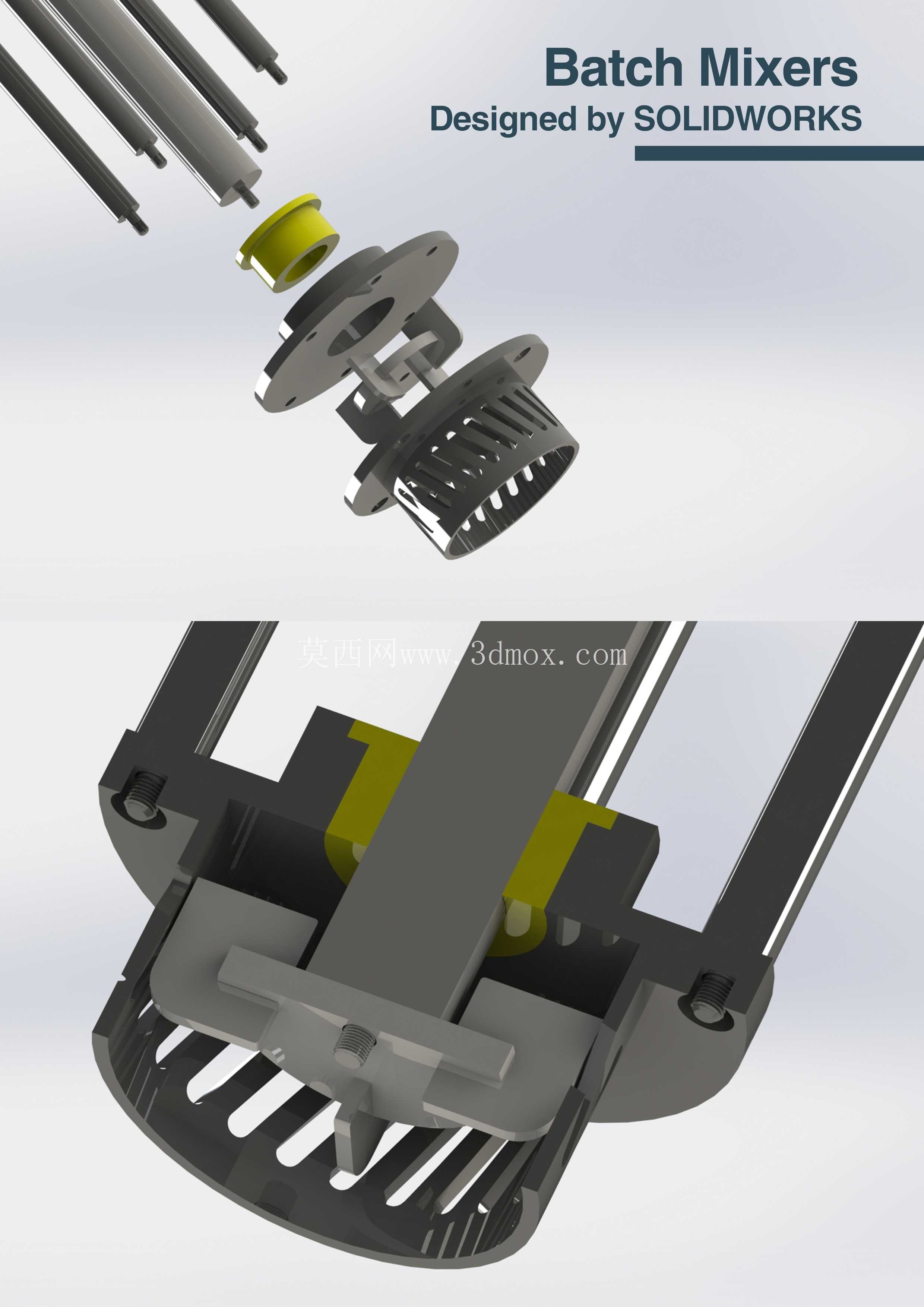

　　从设计思路上看，整个部件采用模块化拆分结构，导流筒、定转子组件、底桨、传动轴、安装法兰都可以单独拆分，不需要将整个装置从罐体上拆下，就能完成易损件的更换和日常清理，连接部位采用快拆式卡扣配合定位销，拆装时不需要专用工具，就能完成部件的对位安装，避免了传统螺栓连接拆装繁琐、对位不准的问题。传动轴的密封部位采用集装式机械密封结构，适配罐内0-0.6MPa的工作压力，密封面的材质可以根据物料的腐蚀特性做适配更换，不管是水性物料还是弱腐蚀性的化工物料，都能保证长期运行无泄漏。

　　在实际应用场景中，这类混合器可以用于酱料的均质分散、涂料的色浆混合、医药辅料的悬浮液制备，在小批量间歇生产的工况下，单批次混合时间比普通搅拌器缩短40%以上，而且不需要额外搭配罐外循环泵，就能实现整罐物料的均匀混合，减少了外接管路带来的物料残留和清洗难度。设备运行时的动平衡经过校准，传动轴的径向跳动量控制在0.05mm以内，高速运转时不会出现明显的振动，安装法兰处的振动烈度符合通用旋转设备的标准要求，不需要额外做加强支撑就能稳定运行。针对不同的物料粘度特性，定转子的缝隙宽度、底桨的倾斜角度都可以做参数调整，处理低粘度的流体物料时，可以选用缝隙更窄的定子来提升剪切强度，处理高粘度的膏状物料时，可以更换角度更大的底桨来提升物料的循环流量，整个结构的参数适配范围覆盖1-10000cP的物料粘度区间，满足大部分间歇式生产的混合需求。
