六角头带肩空心外螺纹连接螺钉

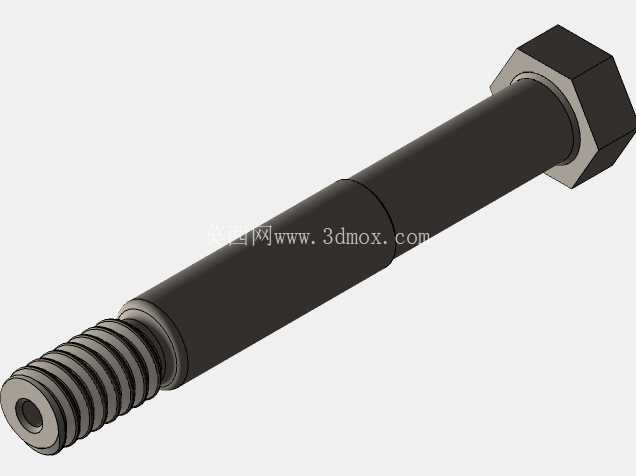

　　在液压阀组集成、气动管路连接、小型流体设备装配场景里，这类带肩螺钉的使用频率远高于普通全螺纹螺栓，很多刚入行的结构设计人员容易忽略肩部结构的定位作用，选型时只看螺纹参数，最后装配时出现密封面错位、连接件窜动的问题。这款螺钉的核心设计点在于头部下方的圆柱形轴肩，装配时轴肩会完全嵌入被连接件的预制沉孔内，相比普通螺栓依靠螺纹间隙定位的方式，轴肩与孔的配合可以做到H7/h6的小间隙配合，从根源上限制两个连接件之间的径向位移，在有振动工况的流体管路连接场景里，这种定位方式能大幅降低密封件的偏磨概率，延长密封结构的维护周期。

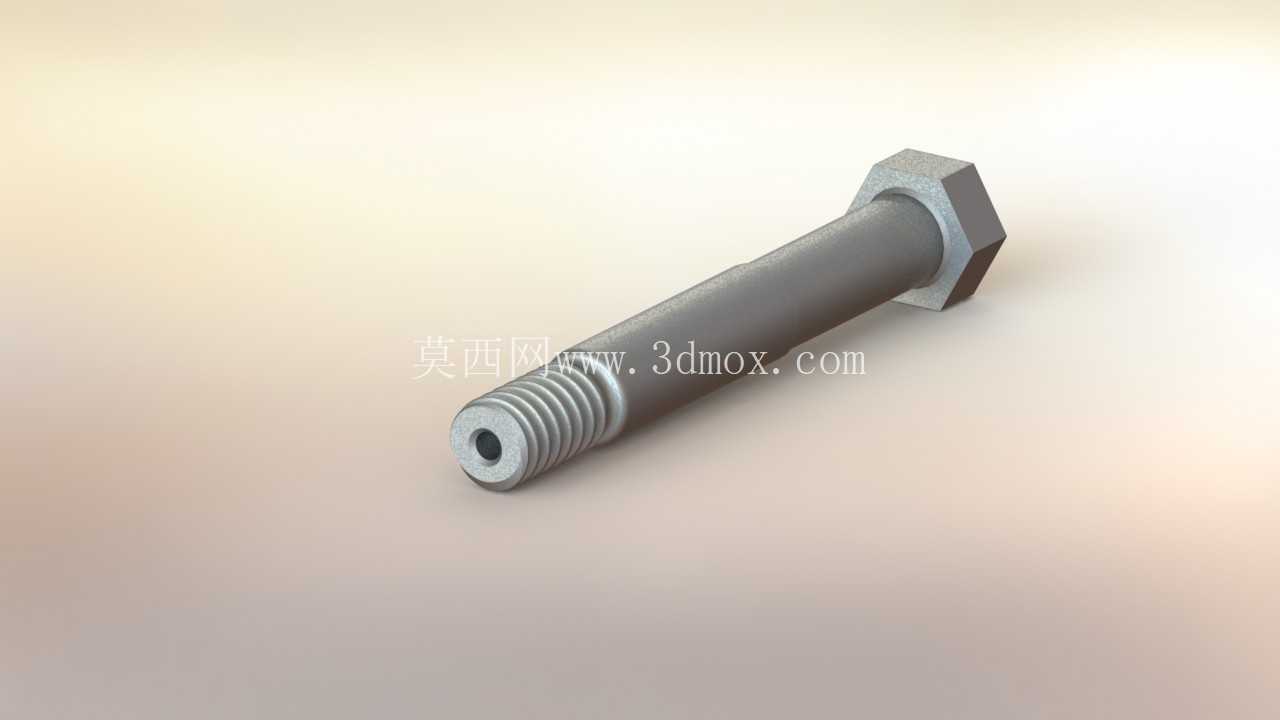

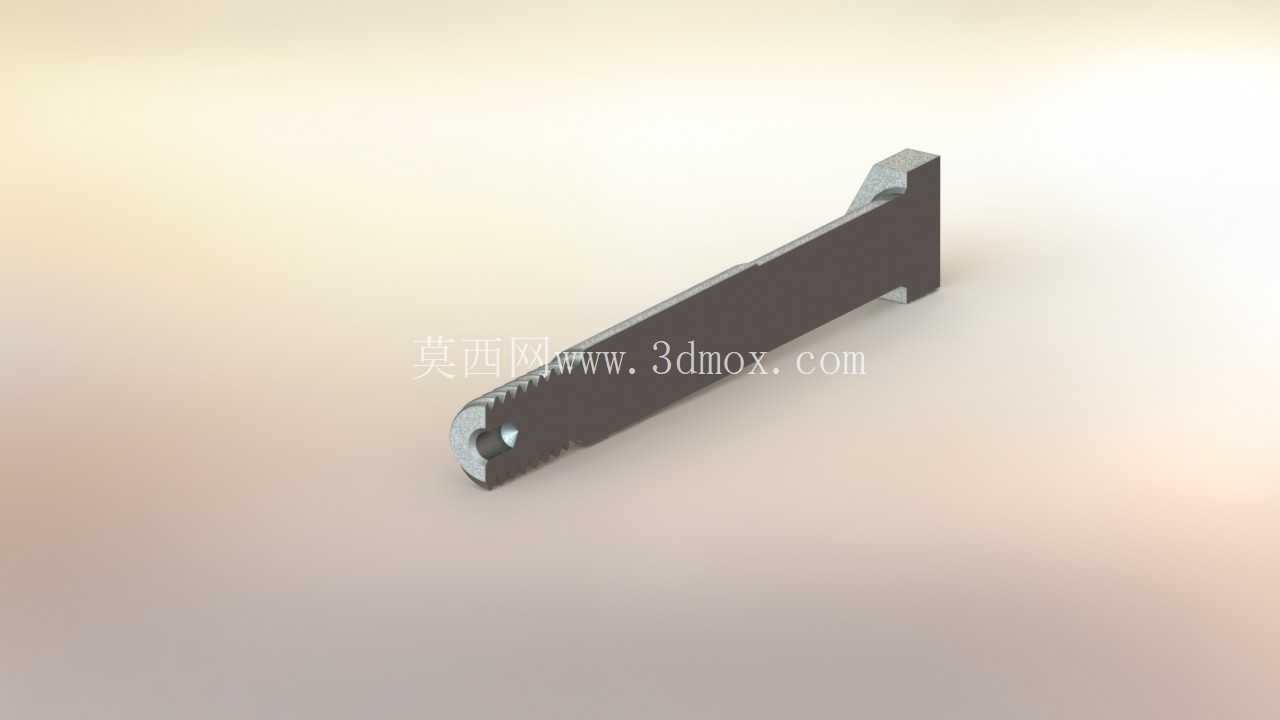

　　螺钉末端设计的轴向通孔是这款零件区别于普通紧固螺钉的核心特征，这个通孔不是工艺孔，而是流体通道，也就是说这款螺钉同时承担了紧固件和流体通路的双重作用，在紧凑化设计的小型液压阀块、微型气动控制元件里，不需要额外预留管路安装空间，直接通过螺钉内孔完成介质输送，能把阀组的整体体积压缩30%以上，这也是很多小型化工业控制设备里大量使用这类带孔肩螺钉的原因。从结构细节来看，螺钉的六角头采用标准对边尺寸设计，和同规格普通外六角螺钉的安装工具完全通用，不需要定制专用扳手，现场装配和后期维护的工具通用性很好。轴肩与螺杆的过渡位置设计了极小的退刀槽，这个退刀槽不是为了加工方便，而是为了避免轴肩端面与被连接件贴合时出现应力集中，同时能保证轴肩端面完全贴合在沉孔的支撑面上，不会因为螺纹牙型的凸起导致贴合面出现缝隙，影响定位精度和密封性能。螺纹部分采用的是3/8规格的管螺纹牙型，牙型角55度，螺纹收尾长度控制在两个螺距以内，避免螺纹过长导致装配时顶到沉孔底部，造成轴肩无法完全贴合。

　　安装边界方面，这款螺钉适配的被连接件沉孔深度需要比轴肩长度大0.1到0.2毫米，沉孔的表面粗糙度要控制在Ra3.2以内，避免贴合面出现微观缝隙导致流体泄漏；螺纹底孔的深度需要比螺钉拧入深度大至少一个螺距，给螺纹加工的退刀和装配时的误差留出余量；轴肩对应的安装孔直径要比轴肩外径大0.02到0.05毫米，间隙过小会导致装配时卡滞，间隙过大则会失去径向定位的作用。在实际选型应用中，这类螺钉常用在小型液压泵站的阀块连接、点胶设备的流体管路固定、医用小型流体控制元件的装配场景里，相比单独设置紧固件加流体管路的方案，集成化的设计能减少零件数量，降低装配复杂度，同时减少潜在的泄漏点。

　　设计这类零件的三维模型时，要特别注意内孔与外螺纹的同轴度要求，同轴度公差需要控制在0.05毫米以内，否则装配后流体通道会出现错位，导致介质流动阻力变大，甚至在高压工况下出现局部紊流，影响设备的控制精度。另外轴肩的端面与螺钉轴线的垂直度公差也要控制在0.03毫米以内，否则拧紧螺钉时会出现偏载，导致轴肩局部应力过大，长期受振动载荷作用下容易出现断裂失效。很多设计人员在建模时容易忽略螺纹收尾和退刀槽的细节，直接把螺纹画到轴肩位置，实际加工时这种结构是无法直接车削成型的，必须预留退刀空间，否则加工出来的零件轴肩端面会有螺纹残留，无法实现完全贴合。还有末端的内孔孔口位置设计了微小的倒角，这个倒角一方面是为了去除加工毛刺，另一方面是在流体通过时减少孔口的节流损失，避免高速流体长期冲刷孔口导致的气蚀问题，延长零件的使用寿命。在不同的工况下，这类螺钉可以选用不同的材质，普通低压气动场景用304不锈钢即可满足要求，高压液压场景则需要选用40Cr调质处理，表面做发黑或者镀锌处理提升防锈能力，有腐蚀性介质的场景则可以选用316L不锈钢材质。
