泥浆泵弹性体渣浆输送叶轮结构

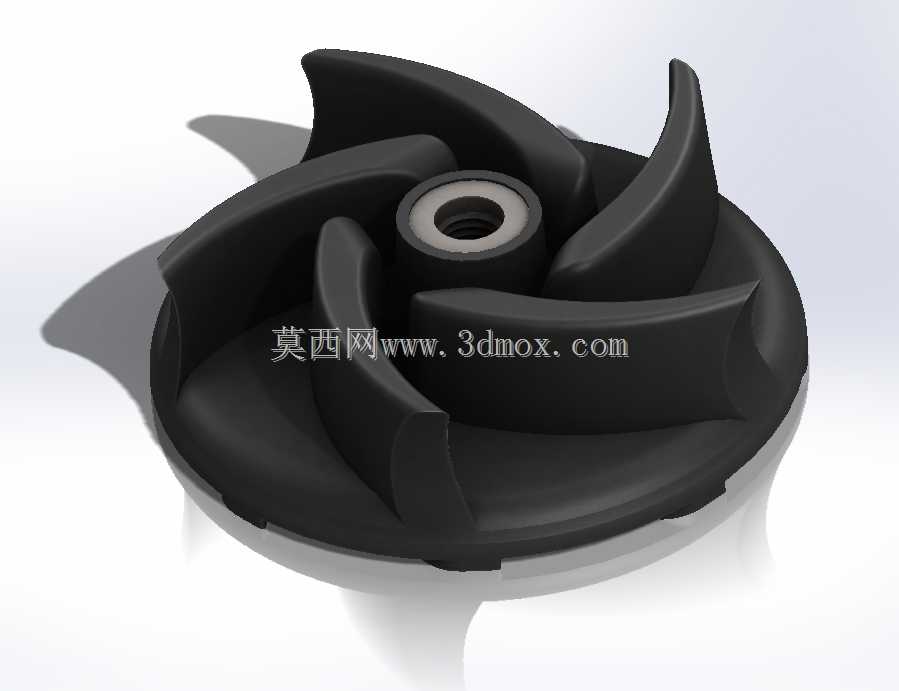

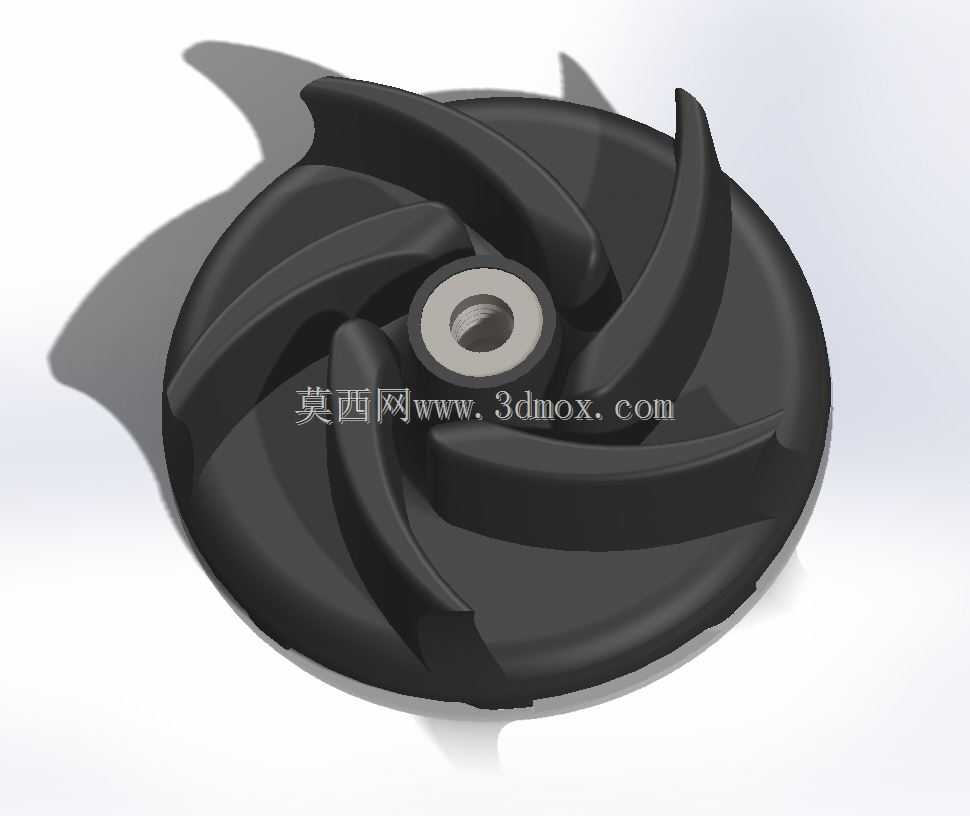

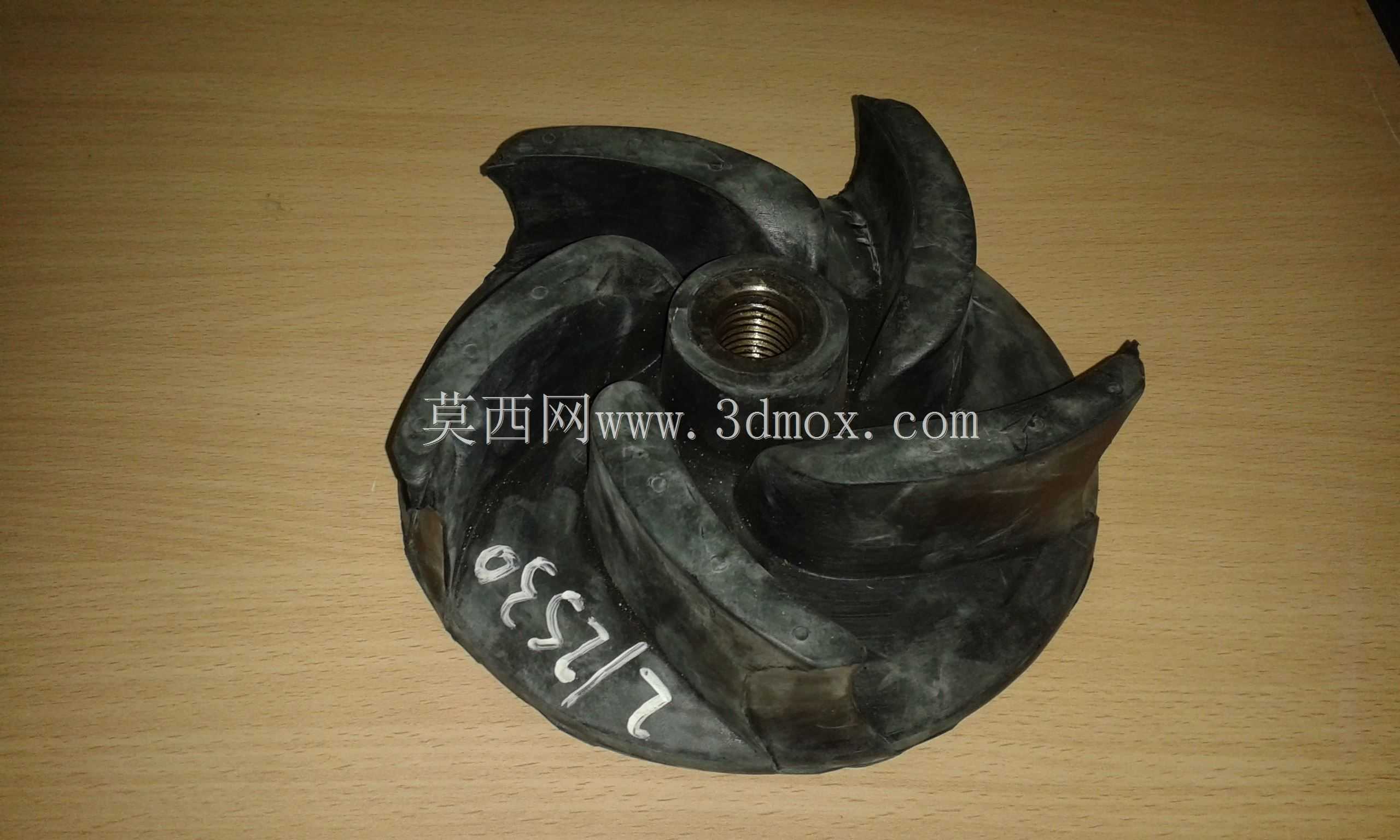

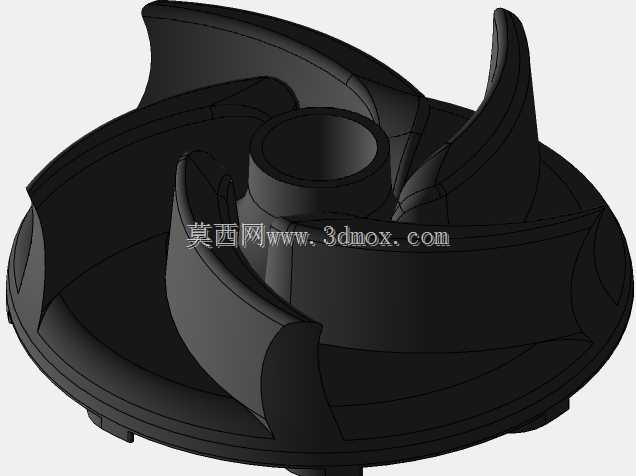

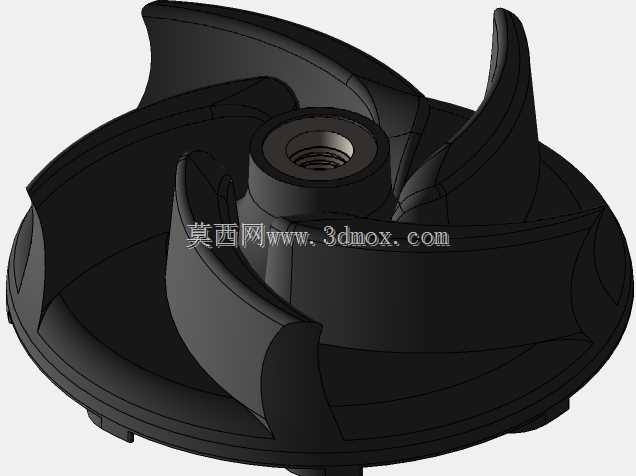

　　这款叶轮主要配套渣浆泵、泥浆泵类流体输送设备，在矿山尾矿输送、河道清淤、盾构泥浆循环、选矿厂矿浆转运这类含固体颗粒的介质输送场景中作为核心过流部件使用，和普通金属叶轮不同，弹性体材质的叶轮在接触高磨蚀性浆体时，能通过自身材料的弹性形变缓冲颗粒冲击，大幅降低磨粒磨损带来的部件损耗，减少过流部件的更换频次。从结构设计来看，叶轮采用六片后弯式扭曲叶片布局，叶片型线顺着浆体流动方向做了顺滑过渡，能减少浆体在叶片入口处的冲击涡流，降低水力损失，同时叶片出口边做了加厚处理，对应浆体流出时磨损最严重的区域，提升部件的耐磨寿命。叶轮中心的安装孔做了同轴度公差约束，和泵轴配合的轴孔段设置了定位台阶，安装时能直接贴合轴肩完成轴向定位，

　　不需要额外调整轴向间隙，轮毂位置的密封配合面做了高光洁度处理，能和轴封组件紧密贴合，避免高压浆体从轴孔位置泄漏。叶片和后盖板的连接位置做了大圆弧过渡，没有直角应力集中区域，既可以避免浆体中颗粒在夹角处堆积，也能降低结构应力，防止长期受交变载荷出现叶片根部开裂的问题。叶轮的外圆尺寸和泵体的蜗壳流道尺寸匹配，安装后叶片外沿和蜗壳内壁的间隙控制在合理范围，既不会因为间隙过大造成回流损失，也不会因为间隙过小出现运转时的刮擦问题。在实际选型适配时，要注意该叶轮的入口直径和泵的吸入室尺寸匹配，保证浆体能顺畅进入叶轮流道，避免出现入口汽蚀问题，弹性体材质的特性也让这款叶轮适合输送带有一定腐蚀性的浆体，在化工浆料输送、污水处理厂污泥输送场景也能适配，相比硬质合金叶轮，这款弹性体叶轮重量更轻，运转时对泵轴和轴承的载荷更小，能提升泵组整体的运转稳定性，降低传动部件的负载损耗。
