GT2型20齿带挡边惰轮同步带轮

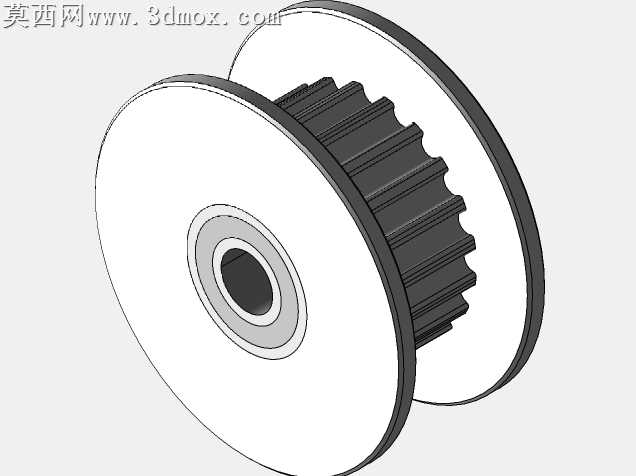

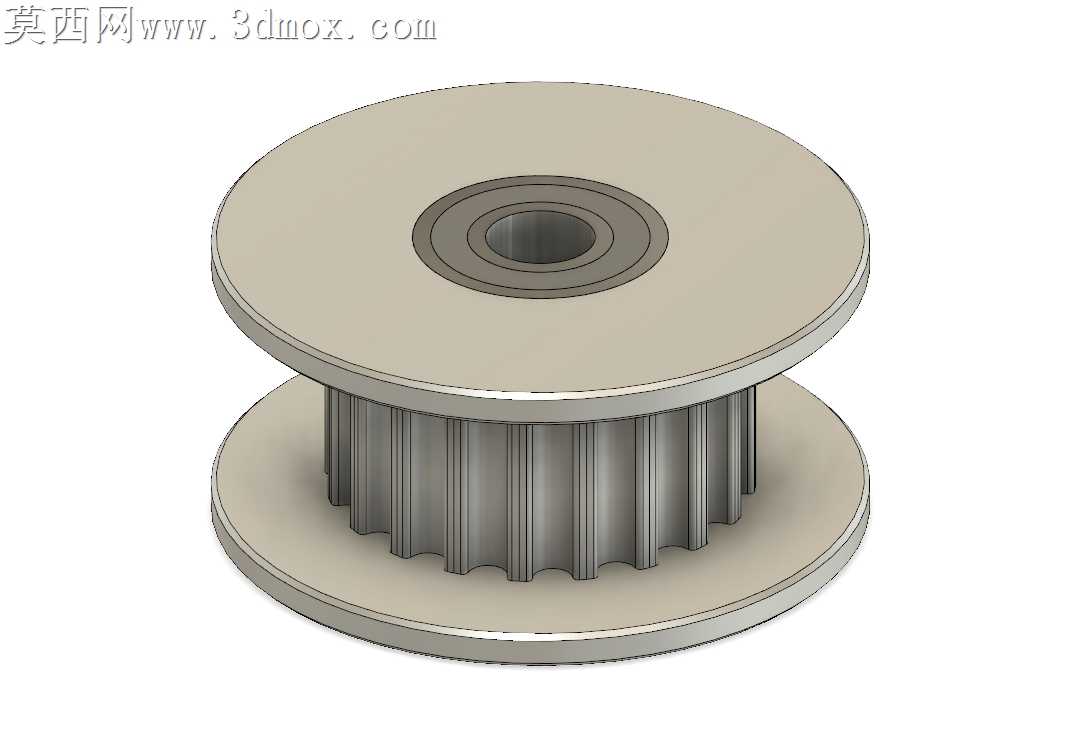

本模型为GT2规格20齿惰轮同步带轮，建模过程严格遵循同步带轮的标准齿形参数，首先以GT2齿距2mm为基准，通过圆周阵列生成20个标准圆弧齿形，齿廓曲线完全匹配GT2同步带的啮合要求，保证传动过程中无滑齿、啮合间隙均匀。模型整体采用带双侧挡边的结构设计，上下两个圆形挡边直径大于带轮齿顶圆直径，可有效限制同步带在运转过程中的轴向窜动，避免同步带脱出带轮的故障，适配宽度匹配的GT2同步带使用。中心位置设计有标准轴承安装孔，孔位尺寸适配常用微型滚珠轴承，安装后惰轮可绕固定轴顺畅转动，作为传动系统中的张紧或转向惰轮使用，不参与动力输入输出，仅用于调整同步带的包角或传动走向。建模时对带轮的各个结构做了合理的工艺圆角处理，齿根位置添加了微小过渡圆角，既符合实际机加工的工艺要求，避免应力集中，也提升了模型渲染的真实感。材质设置上，带轮主体采用铝合金材质表现，赋予亚光银灰色金属质感，表面添加细微的机加工纹理，还原铝合金同步带轮的真实加工表面效果；中心安装的轴承部分采用轴承钢材质，金属光泽度更高，与铝合金主体形成材质区分，挡边与齿部为一体化结构，材质统一无拼接缝隙。渲染阶段采用柔和的工业产品打光方案，主光源从斜上方照射，清晰展现齿形的轮廓结构与挡边的厚度层次，辅助光源补光消除暗部死黑，添加柔和的环境反射效果，让金属材质的表现更具真实感，整体模型结构完整，尺寸比例协调，可用于3D打印制作实物、传动系统虚拟装配仿真、机械设计方案展示等场景，能够直观呈现该款惰轮的外形结构与装配特征，为相关传动机构的设计提供准确的三维参考。
