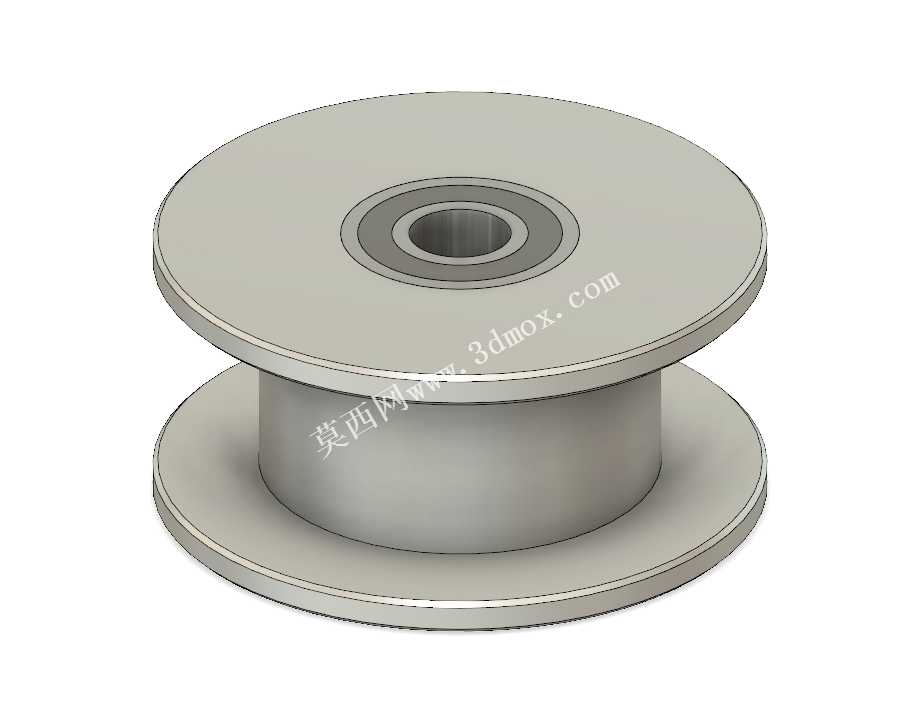

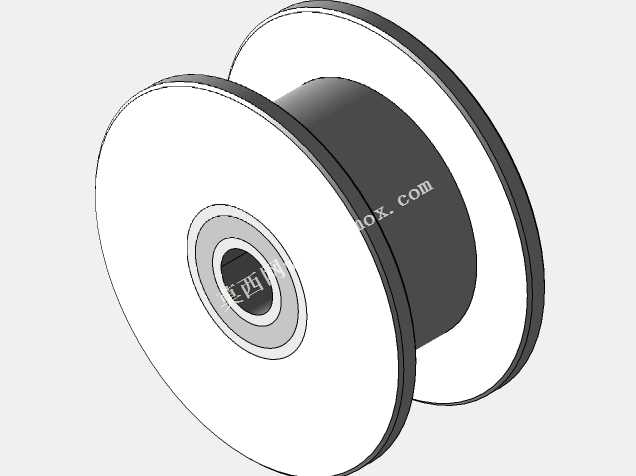

GT2型20齿无齿同步惰轮传动件

这款GT2规格20齿无齿惰轮，是同步带传动系统中常用的张紧导向部件，广泛应用于小型自动化设备、桌面级运动平台、精密输送机构、3D打印运动轴、小型数控雕刻机进给系统等对传动精度有一定要求的场景中，主要作用是调整同步带的包角、补偿带长公差、吸收传动过程中的带体松弛，同时可以在多轴联动的传动布局中改变同步带的走向，避免带体与其他结构件发生干涉，保障同步带传动的平稳性与传动效率。

从功能特性来看，该无齿惰轮采用光面轮体设计，不会与GT2同步带的齿形发生啮合，仅通过轮体表面与同步带背面的接触实现导向与张紧，相比带齿惰轮，它不会引入额外的啮合间隙，也不会在张紧过程中对同步带的齿形造成挤压磨损，能有效延长同步带的使用寿命。轮体中心集成了标准滚动轴承结构，内孔为通用安装孔径，可直接配合对应规格的销轴、螺栓完成固定安装，转动过程中摩擦阻力小，运转顺滑无卡顿，能有效降低传动系统的动力损耗。

在设计思路上，这款惰轮采用了双挡边的工字型轮槽结构，两侧挡边的高度经过精准计算，能够对宽度匹配的GT2同步带形成可靠的侧向约束，避免设备高速运转过程中同步带出现跑偏、脱带的问题；轮槽的底面做了高光洁度处理，表面粗糙度控制在合理区间，既可以保证与同步带背面接触时不会刮伤带体，又能提供足够的摩擦力避免带体与轮面之间出现打滑。整体结构采用一体化设计，轮体与轴承安装位的同轴度公差控制在极小范围内，高速转动时不会出现明显的径向跳动，能够保障传动系统的运行稳定性，降低运转过程中的振动与噪音。

从安装边界来看，该惰轮的整体外径、轮槽宽度、两侧挡边直径、中心安装孔深度都遵循GT2同步带传动的通用配套尺寸，安装时仅需要预留出对应直径的转动空间，保证轮体两侧与周边结构件留有足够的安全间隙，避免运转过程中发生剐蹭；中心安装位的轴承可以承受一定的径向载荷，能够适配常规张紧力下的同步带传动需求，安装时不需要额外加装复杂的支撑结构，直接通过紧固件固定在设备的安装板预设孔位即可完成装配，适配性强，能够快速替换同规格的常规惰轮产品，降低设备维护与改造成本。
